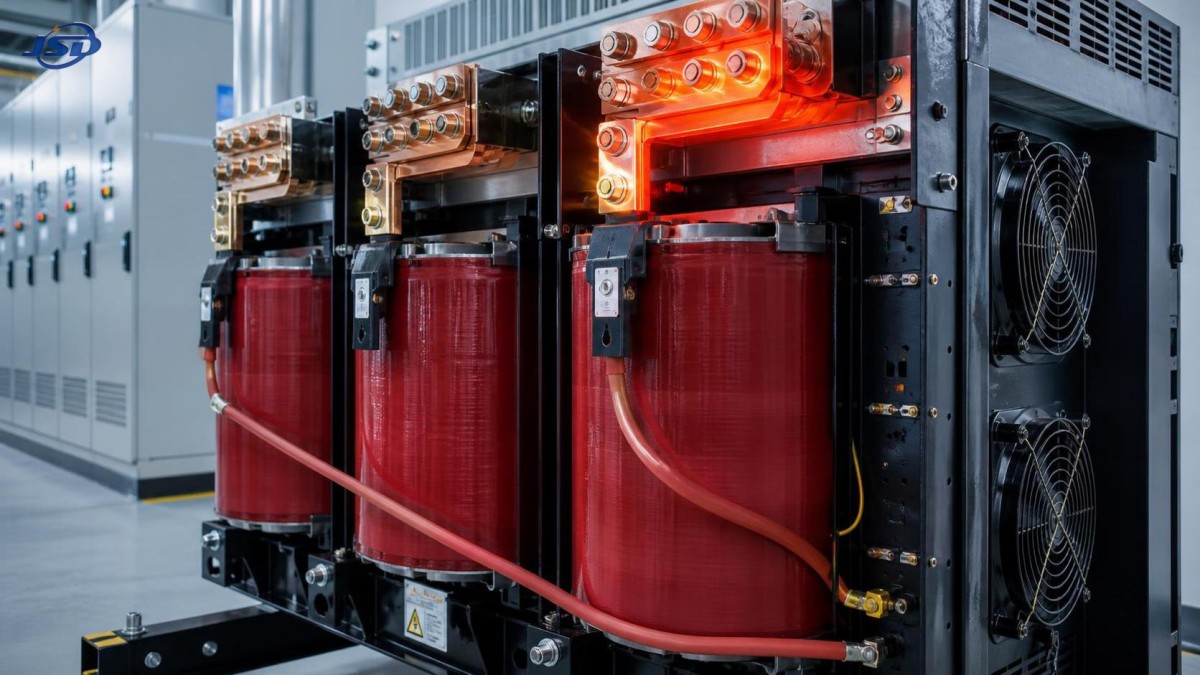

Что вызывает перегрев трансформатора мощностью 100 кВА при нормальной нагрузке?

Что приводит к перегреву трансформатора 100 кВА при нормальной нагрузке?

Трансформатор мощностью 100 кВА, перегревающийся при нормальной нагрузке, требует незамедлительного обследования. Номинальные параметры на шильдике могут соблюдаться, однако чрезмерная температура всё равно способна сократить срок службы изоляции, вызвать срабатывание сигнализации, снизить доступную мощность и в конечном итоге привести к повреждению обмотки или соединения. Для обслуживающего персонала ключевой момент прост: «нормальная нагрузка» по показаниям прибора не всегда означает нормальные тепловые условия внутри трансформатора.

Тепло является нормальным побочным продуктом работы трансформатора. Потери в сердечнике возникают всегда, когда агрегат находится под напряжением, а потери в обмотках возрастают с увеличением тока. Исправный трансформатор рассчитан на рассеивание этого тепла в пределах установленного превышения температуры. Перегрев начинается, когда потери становятся аномально высокими, охлаждение недостаточно или фактический электрический режим отличается от того, который показывают данные о нагрузке.

Первой реакцией не должно быть предположение, что трансформатор имеет недостаточную мощность. Мощность может быть частью проблемы, но это лишь одна из возможных причин. Практическая диагностика предусматривает сравнение фазных токов, напряжения, условий окружающей среды, вентиляции, температуры выводов, записей систем защиты и характеристик нагрузки, прежде чем принимать решение о ремонте, снижении нагрузки или замене.

Начните с определения того, что на самом деле означает «нормальная нагрузка»

Для трёхфазного трансформатора 100 кВА номинальный ток зависит от стороны напряжения, на которой проводится измерение. При вторичном напряжении 0.4 кВ ток полной нагрузки составляет приблизительно 144 A. Показание ниже этого значения может выглядеть приемлемым, но одного тока недостаточно для полной оценки теплового режима. Трансформатор может испытывать несимметрию фаз, гармонические токи, низкое качество электроэнергии или повышенную температуру окружающей среды, не учтённую при первоначальном монтаже.

Кратковременный снимок нагрузки также может вводить в заблуждение. Тепловое напряжение развивается со временем. Трансформатор, работающий несколько часов при умеренном токе в жарком закрытом электрощитово́м помещении, может нагреваться сильнее, чем трансформатор, кратковременно работающий почти на номинальной нагрузке в прохладном, хорошо вентилируемом месте. По возможности анализируйте профиль нагрузки за полный рабочий цикл, особенно на объектах со сменным графиком, пусками двигателей, зарядными нагрузками или периодически работающим технологическим оборудованием.

Также важно различать, какая именно температура отображается. Нагретый корпус, локальная горячая точка на выводе, высокое показание температуры обмотки и высокая температура сердечника не указывают на совершенно одинаковую первопричину. Решения по техническому обслуживанию становятся значительно надёжнее, если место выделения тепла определено до любого серьёзного вмешательства.

Ограниченная вентиляция часто является наиболее очевидной причиной

Сухие трансформаторы зависят от окружающего воздуха для отвода тепла. Загрязнённые пылью воздушные каналы, перекрытые жалюзи, недостаточные проёмы в помещении, близко расположенные стены, кабельные лотки или складируемые материалы — всё это может уменьшить воздушный поток. В некоторых электрощитовых помещениях сам трансформатор исправен, но температура в помещении неуклонно растёт, поскольку теплу некуда отводиться. В результате возникает самоподдерживающийся процесс: горячий приточный воздух снижает эффективность охлаждения, а трансформатор затем отдаёт в помещение ещё больше тепла.

Проверка на объекте должна охватывать весь путь воздушного потока, а не только переднюю часть корпуса. Проверьте чистоту впускных и выпускных отверстий, вращаются ли вентиляторы в предусмотренном направлении и не засасывается ли нагретый выходной воздух обратно к трансформатору. На пыльных промышленных предприятиях, участках переработки цемента, шахтах и в мастерских загрязнения могут накапливаться быстрее, чем предполагают плановые визуальные осмотры. Выполняйте очистку только при соблюдении соответствующих процедур изоляции и следуйте инструкциям производителя, чтобы не повредить изоляционные поверхности и чувствительные компоненты.

Температура окружающей среды имеет такое же значение, как и воздушный поток. Агрегат, установленный в техническом помещении рядом с котлами, компрессорами или технологическим оборудованием, может работать в условиях, существенно отличающихся от исходных проектных предположений. Если перегрев возникает главным образом летом или только в часы пиковой производственной нагрузки, перед изменением номинала трансформатора следует исследовать условия в электрощитовой.

Ослабленные соединения создают локальный нагрев, который не фиксируют измерители нагрузки

Ослабленное или окисленное соединение увеличивает переходное сопротивление. Даже если ток трансформатора остаётся в ожидаемом диапазоне, потери I²R в одной такой точке могут стать значительными. Вторичные выводы, кабельные наконечники, соединения шин, перемычки ответвлений и нейтральные соединения являются типичными точками контроля. Признаки предупреждения могут включать изменение цвета, затвердевание изоляции, запах гари, неравномерную температуру фаз или локальную горячую точку, выявленную при инфракрасном сканировании.

Не следует рассматривать нагретый вывод лишь как проблему затяжки. Правильный момент затяжки должен соответствовать применимой документации на оборудование; также необходимо оценить контактные поверхности, сечение проводника, тип наконечника и признаки теплового повреждения. Повторная затяжка без устранения несоответствующего или повреждённого соединения может скрыть развивающуюся неисправность. Сильно перегретый наконечник может потерять пружинящее усилие или передать тепло в конструкцию вывода; замена часто является более безопасным решением.

Несимметрия фаз требует такого же внимания. Одна фаза может нести существенно больший ток вследствие неравномерных однофазных нагрузок, неисправности в нижестоящей цепи или неправильной схемы соединения. Общая мощность трансформатора в кВА может выглядеть приемлемой, в то время как одна секция обмотки перегружена. Сравните токи всех трёх фаз в стабильных условиях эксплуатации и проверьте нижестоящий распределительный щит, если несимметрия сохраняется.

Гармоники и искажённые нагрузки могут увеличивать потери в обмотках

Современные объекты часто питают нелинейные нагрузки: частотно-регулируемые приводы, системы UPS, выпрямители, LED-освещение, сварочное оборудование, зарядные устройства для аккумуляторов и источники питания ИТ-оборудования. Эти нагрузки могут создавать гармонические токи, увеличивающие дополнительные потери в обмотках, выводах и конструктивных элементах. Стандартное измерение тока может не выявить гармоническое содержание, ответственное за дополнительный нагрев.

Это особенно актуально, когда ранее стабильно работавший трансформатор 100 кВА начинает перегреваться после модернизации объекта. Сам трансформатор мог не измениться, но изменилась нагрузка. Оценка качества электроэнергии может помочь выявить суммарное гармоническое искажение, нагрузку нейтрали, искажение формы волны и порядки гармоник, которые могут потребовать снижения нагрузки, фильтрации, пересмотра распределения нагрузки или трансформатора, рассчитанного на данный режим. Не следует считать, что только низкий коэффициент мощности вызывает перегрев; необходимо совместно оценивать фактический ток, форму волны, потери и тепловую конструкцию.

Для установок с высоким содержанием гармоник или ограниченным внутренним пространством при выборе оборудования следует учитывать способ охлаждения, систему изоляции, значения потерь и схему контроля температуры, а не только номинальную мощность в кВА. Jinshida Electric Power Technology Co., Ltd. применяет такой проектный подход в системах распределения электроэнергии, сочетая технический анализ, производственный контроль и практические требования эксплуатации, а не рассматривая мощность как единственный критерий выбора.

Неисправности системы охлаждения могут быть периодическими

При наличии принудительного воздушного охлаждения отказ вентиляторов, повреждение проводки вентиляторов, неисправность термостатических устройств управления или неправильные настройки регулятора температуры могут привести к работе трансформатора без предусмотренной проектом охлаждающей способности. Поскольку вентиляторы могут включаться только после достижения заданного температурного порога, быстрая проверка в прохладных условиях может не выявить неисправность. Просмотрите историю аварийных сигналов и наблюдайте последовательность работы вентиляторов в ходе контролируемого рабочего периода, если это разрешено.

Датчики температуры также следует рассматривать как элементы технического обслуживания. Неисправный датчик может либо вызвать ложную сигнализацию, либо, что более серьёзно, помешать корректной реакции систем охлаждения и отключения. Сравнивайте показания контроллера с калиброванными измерениями, когда это допускается процедурами на объекте. Если один датчик постоянно отличается от других, проверьте расположение датчика, проводку, вход контроллера и возможность фактической локальной горячей точки в обмотке.

Например, серия SCB10-12 в линейкераспределительных сухих трансформаторов 10 кВ с литой изоляцией доступна в диапазоне от 30 до 2500 кВА и может оснащаться температурной защитой и системой управления. Её заявленная возможность работы с принудительным воздушным охлаждением составляет до 120% номинальной нагрузки при соответствующих условиях, однако это никогда не следует воспринимать как разрешение пренебрегать вентиляцией помещения, проверкой датчиков или обслуживанием вентиляторов. Возможность принудительного воздушного охлаждения — это определённый режим эксплуатации, а не замена соблюдению тепловой дисциплины.

Не следует упускать из виду условия напряжения и внутренние потери

Длительное перенапряжение может увеличить магнитный поток в сердечнике и потери в нём, вызывая повышение нагрева холостого хода даже при небольшой вторичной нагрузке. Причинами могут быть неправильное положение ответвления, изменившиеся условия питания на входе или ошибка при вводе в эксплуатацию. Измерьте первичное и вторичное напряжения, проверьте выбранное ответвление относительно фактического напряжения питания и сопоставьте результаты с документацией на трансформатор. Переключение ответвлений должно выполняться только при требуемой изоляции и по утверждённым процедурам.

Внутренние неисправности встречаются реже, чем проблемы вентиляции или соединений, но требуют серьёзного внимания. Ухудшение изоляции, смещение обмоток после аварийного события, частичные разряды, низкое качество пропитки или целостности литья, а также повреждения от влаги или загрязнения могут создавать аномальные потери и горячие точки. Необычный шум, быстрое повышение температуры при относительно стабильной нагрузке, повторяющиеся сигналы изоляции или признаки трекинга требуют выхода расследования за рамки обычной очистки и затяжки.

Для агрегатов с литой изоляцией визуальный осмотр может выявить трещины, поверхностное загрязнение или следы трекинга, но не может подтвердить каждое внутреннее состояние. Испытания сопротивления изоляции, сравнение сопротивлений обмоток, испытания коэффициента трансформации, тепловизионное обследование и другие диагностические работы должны выбираться квалифицированным персоналом с учётом типа трансформатора, доступного окна отключения и предполагаемого вида отказа. Результаты испытаний наиболее полезны при сравнении с предыдущими данными пусконаладки или технического обслуживания, а не при рассмотрении изолированно.

Практическая последовательность поиска неисправностей

При возникновении аварийного сигнала температуры трансформатора начните со сбора безопасных эксплуатационных данных: зафиксируйте время, активную нагрузку, фазные токи, напряжения, температуру окружающей среды, состояние вентиляторов и значения сигнализации. Затем проверьте наличие заблокированного воздушного потока, аномального шума, запаха, повреждений корпуса и видимых нагретых соединений. Инфракрасная термография, выполняемая при соответствующем контроле безопасности, особенно ценна, поскольку позволяет отличить общую тепловую проблему от одного или двух локальных дефектов.

Далее сравните текущее состояние с исходной информацией. Был ли трансформатор недавно включён после технического обслуживания? Были ли добавлены новая приводная система, UPS, производственная линия или зарядное оборудование? Вышло ли из строя вентиляционное оборудование или изменилась планировка помещения? Хорошая документация по техническому обслуживанию часто позволяет выявить изменение, из-за которого ранее приемлемая установка начала перегреваться.

Если температура остаётся высокой после подтверждения нормального воздушного потока и внешних соединений, избегайте длительной эксплуатации, основываясь только на предположении, что нагрузка ниже 100 кВА. Передайте вопрос для электрических испытаний и инженерного анализа. Продолжение работы при необъяснимом перегреве может ускорить старение изоляции и превратить управляемую неисправность в отключение.

Предотвращайте повторный перегрев посредством дисциплины монтажа и технического обслуживания

Наиболее эффективная профилактика — поддержание пригодной исходной базы данных: температур при вводе в эксплуатацию, ожидаемого профиля нагрузки, баланса фазных токов, положения ответвления, записей о моментах затяжки и тепловизионных изображений исправных соединений. Эти данные облегчают выявление будущих изменений. Плановая очистка и проверки вентиляции должны учитывать фактические условия на объекте, а не только общий календарный интервал.

При рассмотрении замены или расширения необходимо оценить весь рабочий цикл: первичное напряжение, вторичное напряжение, рост нагрузки, источники гармоник, внутренние условия окружающей среды, требования пожарной безопасности и потребности в мониторинге. Jinshida Electric Power Technology Co., Ltd. поддерживает применение распределительного оборудования в промышленном производстве, коммерческих объектах, проектах, связанных с электрическими сетями, системах возобновляемой энергетики и инфраструктуре. Для установки трансформатора 100 кВА полезный вопрос заключается не просто в том, достаточен ли номинал на шильдике, а в том, совместимы ли выбранная конструкция, схема охлаждения и условия эксплуатации на протяжении срока службы оборудования.

Трансформатор, перегревающийся при кажущейся нормальной нагрузке, обычно сигнализирует о конкретной проблеме: накопленном тепле, сопротивлении в соединении, искажённом токе, отсутствии охлаждения, неподходящих условиях напряжения или ухудшающейся изоляции. Определите, где концентрируется тепло, проверьте, что не отражают электрические измерения, и устраните первопричину, прежде чем полагаться на более высокий номинал как на решение.
