O que faz um transformador de 100 kVA superaquecer sob carga normal?

Um transformador de 100 kVA que superaquece sob carga normal merece investigação imediata. A classificação da placa de identificação pode aparentemente estar sendo respeitada, mas a temperatura excessiva ainda pode reduzir a vida útil do isolamento, acionar alarmes, diminuir a capacidade disponível e, por fim, levar à falha de um enrolamento ou conexão. Para a equipe de manutenção, o ponto principal é simples: uma “carga normal” no medidor nem sempre significa condições térmicas normais no interior do transformador.

O calor é um subproduto normal da operação do transformador. As perdas no núcleo existem sempre que a unidade está energizada, enquanto as perdas nos enrolamentos aumentam com a corrente. Um transformador em boas condições é projetado para dissipar esse calor dentro dos limites especificados de elevação de temperatura. O superaquecimento começa quando as perdas se tornam anormalmente altas, o resfriamento se torna inadequado ou a carga elétrica real difere do que a leitura de carga indica.

A primeira resposta não deve ser presumir que o transformador está subdimensionado. A capacidade pode fazer parte do problema, mas é apenas uma possibilidade. Um diagnóstico prático compara corrente de fase, tensão, condições ambiente, ventilação, temperatura dos terminais, registros de proteção e características da carga antes de decidir se é necessário reparar, reduzir a capacidade nominal ou substituir o equipamento.

Comece definindo o que “carga normal” realmente significa

Para um transformador trifásico de 100 kVA, a corrente nominal depende do lado de tensão que está sendo medido. Em um secundário de 0,4 kV, a corrente a plena carga é de aproximadamente 144 A. Uma leitura abaixo desse valor pode parecer aceitável, mas a corrente por si só não mostra o quadro térmico completo. O transformador pode estar apresentando desequilíbrio de fases, corrente harmônica, baixa qualidade de energia ou uma temperatura ambiente elevada que não foi considerada na instalação original.

Uma breve medição de carga também pode ser enganosa. O estresse térmico se desenvolve ao longo do tempo. Um transformador operando com corrente moderada por várias horas em uma sala elétrica quente e fechada pode funcionar a uma temperatura mais elevada do que outro carregado brevemente próximo de seu nível nominal em um local fresco e bem ventilado. Sempre que possível, analise o perfil de carga durante um ciclo operacional completo, especialmente em instalações com mudanças de turno, partidas de motores, cargas de carregamento ou equipamentos de processo intermitentes.

Também é importante distinguir a temperatura que está sendo informada. Um gabinete quente, um ponto quente localizado no terminal, uma indicação elevada de temperatura do enrolamento e uma temperatura elevada do núcleo não indicam exatamente a mesma causa raiz. As decisões de manutenção tornam-se muito mais confiáveis quando o local do calor é identificado antes de qualquer intervenção importante.

A ventilação restrita é frequentemente a causa mais visível

Transformadores a seco dependem do ar ao redor para remover o calor. Passagens de ar obstruídas por poeira, venezianas bloqueadas, aberturas insuficientes na sala, paredes próximas, bandejas de cabos ou materiais armazenados podem reduzir o fluxo de ar. Em algumas salas elétricas, o transformador em si está em boas condições, mas a temperatura ambiente sobe continuamente porque o calor não tem para onde sair. O resultado é uma condição que se reforça: o ar de entrada quente reduz a eficácia do resfriamento, e o transformador então adiciona mais calor à sala.

Uma inspeção no local deve abranger todo o caminho do ar, e não apenas a parte frontal do gabinete. Verifique se as aberturas de entrada e exaustão estão limpas, se os ventiladores giram no sentido previsto e se o ar quente descarregado está sendo puxado de volta em direção ao transformador. Em plantas industriais empoeiradas, áreas de manuseio de cimento, minas e oficinas, a contaminação pode se acumular mais rapidamente do que as inspeções visuais de rotina sugerem. Execute a limpeza somente sob procedimentos apropriados de isolamento e siga as instruções do fabricante para que as superfícies de isolamento e os componentes sensíveis não sejam danificados.

A temperatura ambiente é tão importante quanto o fluxo de ar. Uma unidade instalada em uma sala de equipamentos próxima a caldeiras, compressores ou equipamentos de processo pode operar em condições que diferem substancialmente das premissas originais de projeto. Se o superaquecimento ocorrer principalmente no verão ou apenas durante os horários de pico de produção, o ambiente da sala elétrica deve ser investigado antes de alterar a classificação do transformador.

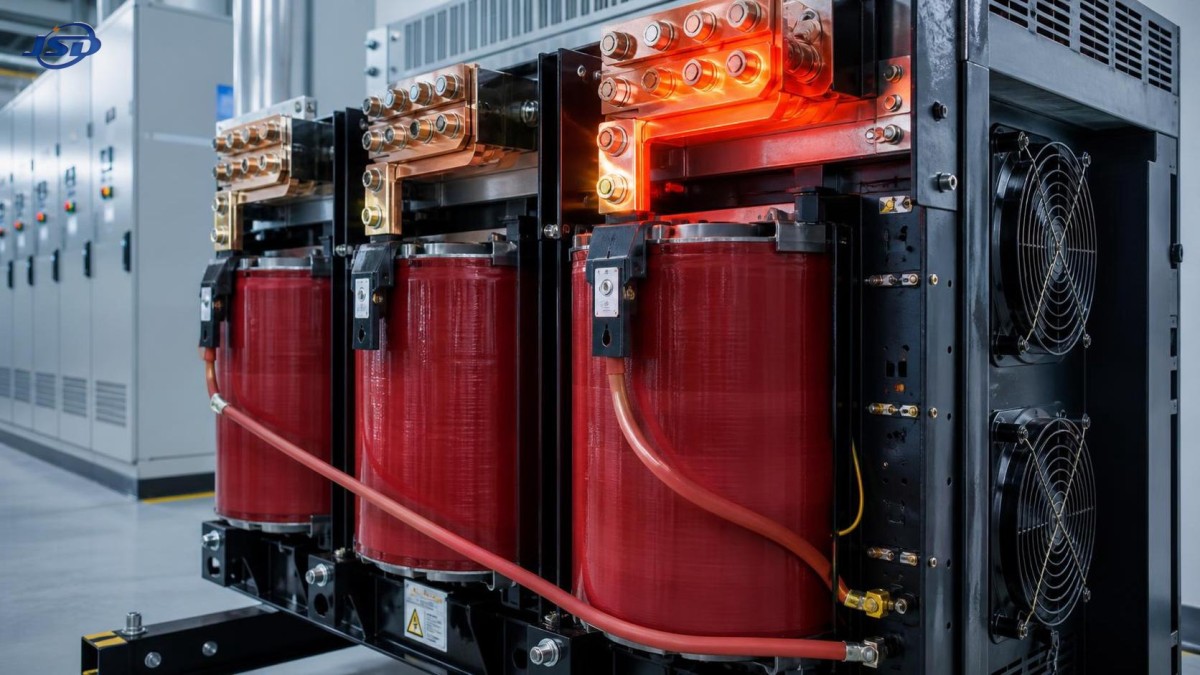

Conexões frouxas geram calor concentrado que os medidores de carga não detectam

Uma conexão frouxa ou oxidada aumenta a resistência de contato. Mesmo quando a corrente do transformador permanece dentro da faixa esperada, a perda I²R nesse único ponto pode se tornar grave. Terminais secundários, terminais de cabos, juntas de barramentos, ligações de derivação e conexões de neutro são pontos comuns de inspeção. Os sinais de alerta podem incluir descoloração, endurecimento do isolamento, odor de queimado, temperaturas desiguais entre as fases ou um ponto quente localizado identificado durante uma inspeção por infravermelho.

Não trate um terminal quente apenas como um problema de aperto. O torque correto deve seguir a documentação aplicável do equipamento, e as superfícies de contato, o tamanho do condutor, o tipo de terminal e as evidências de danos térmicos devem ser avaliados. Reapertar repetidamente sem corrigir uma conexão incompatível ou danificada pode ocultar uma falha em desenvolvimento. Um terminal que sofreu superaquecimento intenso pode ter perdido a pressão de mola ou transferido calor para a estrutura do terminal; a substituição costuma ser a decisão mais segura.

O desequilíbrio de fases merece a mesma atenção. Uma fase pode transportar substancialmente mais corrente devido a cargas monofásicas desiguais, um circuito a jusante com defeito ou uma disposição de conexão incorreta. O kVA total do transformador pode parecer razoável enquanto uma seção do enrolamento está sobrecarregada. Compare as correntes das três fases em condições operacionais estáveis e investigue o quadro de distribuição a jusante se o desequilíbrio for persistente.

Harmônicas e cargas distorcidas podem aumentar as perdas nos enrolamentos

Instalações modernas frequentemente alimentam cargas não lineares: inversores de velocidade variável, sistemas UPS, retificadores, iluminação LED, equipamentos de soldagem, carregadores de baterias e fontes de alimentação de TI. Essas cargas podem introduzir correntes harmônicas que aumentam as perdas adicionais nos enrolamentos, condutores e partes estruturais. Uma leitura de corrente padrão pode não revelar o conteúdo harmônico responsável pelo aquecimento adicional.

Isso é particularmente relevante quando um transformador de 100 kVA anteriormente estável começa a operar em temperatura elevada após uma modernização da instalação. O transformador pode não ter mudado, mas a carga sim. Uma avaliação da qualidade de energia pode ajudar a identificar distorção harmônica total, carregamento do neutro, distorção da forma de onda e ordens harmônicas que podem exigir redução da capacidade nominal, filtragem, redistribuição de carga ou um transformador projetado para essa aplicação. Evite presumir que apenas um baixo fator de potência causa superaquecimento; a corrente real, a forma de onda, as perdas e o projeto térmico precisam ser avaliados em conjunto.

Para instalações com alto conteúdo harmônico ou espaço interno restrito, a seleção do equipamento deve incluir o método de resfriamento, o sistema de isolamento, os valores de perda e a disposição de monitoramento de temperatura — não apenas a classificação em kVA. A Jinshida Electric Power Technology Co., Ltd. aplica essa abordagem baseada em projetos em aplicações de distribuição de energia, combinando análise técnica, controle de fabricação e requisitos operacionais práticos, em vez de tratar a capacidade como o único critério de seleção.

Falhas no sistema de resfriamento podem ser intermitentes

Quando há resfriamento por ar forçado instalado, ventiladores com falha, fiação dos ventiladores danificada, controles termostáticos defeituosos ou configurações incorretas do controlador de temperatura podem fazer com que o transformador opere sem a capacidade de resfriamento considerada no projeto. Como os ventiladores podem operar somente após atingir um limite de temperatura, uma inspeção rápida em condições frias pode não revelar a falha. Analise o histórico de alarmes e observe a sequência dos ventiladores durante um período operacional controlado, quando permitido.

Os sensores de temperatura também devem ser tratados como itens de manutenção. Um sensor com falha pode criar um alarme falso ou, de forma mais grave, impedir que as lógicas de resfriamento e desligamento respondam corretamente. Compare as leituras do controlador com medições calibradas, quando os procedimentos do local permitirem. Se um sensor diferir consistentemente dos demais, investigue a localização do sensor, a fiação, a entrada do controlador e a possibilidade de um verdadeiro ponto quente localizado no enrolamento.

Por exemplo, a linha SCB10-12 noTransformador de Distribuição a Seco de Resina Fundida de 10 kV está disponível de 30 a 2500 kVA e pode ser equipada com proteção e controle de temperatura. Sua capacidade declarada de operação com ar forçado é de até 120% da carga nominal sob a condição aplicável, mas isso nunca deve ser interpretado como permissão para ignorar a ventilação da sala, as verificações dos sensores ou a manutenção dos ventiladores. A capacidade com ar forçado é uma disposição operacional definida, não um substituto para a disciplina térmica.

As condições de tensão e as perdas internas não devem ser ignoradas

Uma sobretensão sustentada pode aumentar o fluxo no núcleo e as perdas no núcleo, produzindo maior aquecimento em vazio mesmo quando a carga secundária é leve. Posição incorreta da derivação, uma alteração na condição de alimentação a montante ou um erro de comissionamento podem contribuir. Meça as tensões primária e secundária, verifique a derivação selecionada em relação à alimentação real e compare os resultados com a documentação do transformador. As mudanças de derivação devem ser realizadas somente com o isolamento necessário e procedimentos aprovados.

Falhas internas são menos comuns do que problemas de ventilação ou conexão, mas exigem atenção séria. Isolamento deteriorado, deslocamento dos enrolamentos após um evento de falha, descarga parcial, impregnação deficiente ou integridade inadequada da fundição e danos causados por umidade ou contaminação podem criar perdas anormais e pontos quentes. Ruído incomum, aumento rápido de temperatura com carga relativamente estável, alarmes repetidos de isolamento ou evidências de rastreamento elétrico devem levar a investigação além da limpeza e do aperto de rotina.

Para unidades de resina fundida, a inspeção visual pode revelar rachaduras, contaminação superficial ou marcas de rastreamento, mas não pode confirmar todas as condições internas. Testes de resistência de isolamento, comparação de resistência dos enrolamentos, testes de relação de transformação, termografia e outros trabalhos de diagnóstico devem ser selecionados por pessoal qualificado com base no tipo de transformador, na janela de parada e no modo de falha suspeito. Os resultados dos testes são mais úteis quando comparados com registros anteriores de comissionamento ou manutenção, em vez de analisados isoladamente.

Uma sequência prática de solução de problemas

Quando ocorrer um alarme de temperatura do transformador, comece pelos dados operacionais seguros: registre a hora, a carga ativa, as correntes de fase, as tensões, a temperatura ambiente, o status dos ventiladores e os valores de alarme. Em seguida, inspecione bloqueios de fluxo de ar, ruído anormal, odor, danos ao gabinete e conexões quentes visíveis. A termografia infravermelha, realizada com controles de segurança adequados, é especialmente valiosa porque distingue um problema térmico generalizado de um ou dois defeitos concentrados.

Em seguida, compare a condição atual com as informações de referência. O transformador foi energizado recentemente após manutenção? Foi adicionado um novo sistema de acionamento, UPS, linha de produção ou equipamento de carregamento? O equipamento de ventilação falhou ou o layout da sala foi alterado? Um bom registro de manutenção frequentemente identifica a mudança que fez uma instalação antes aceitável operar em temperatura elevada.

Se a temperatura permanecer alta após a confirmação do fluxo de ar e das conexões externas, evite a operação prolongada baseando-se apenas na suposição de que a carga está abaixo de 100 kVA. Encaminhe o caso para testes elétricos e análise de engenharia. Continuar a operação com superaquecimento inexplicado pode acelerar o envelhecimento do isolamento e transformar uma falha administrável em uma interrupção.

Evite a repetição do superaquecimento por meio de disciplina na instalação e manutenção

A prevenção mais eficaz é manter uma referência utilizável: temperaturas de comissionamento, perfil de carga esperado, equilíbrio de corrente de fase, configuração de derivação, registros de torque e imagens termográficas de conexões em boas condições. Essas referências facilitam a detecção de mudanças futuras. As verificações programadas de limpeza e ventilação devem refletir o ambiente real do local, e não apenas um intervalo genérico de calendário.

Ao considerar substituição ou expansão, analise todo o ciclo de trabalho: tensão a montante, tensão secundária, crescimento de carga, fontes harmônicas, condições ambientais internas, requisitos de desempenho contra incêndio e necessidades de monitoramento. A Jinshida Electric Power Technology Co., Ltd. oferece suporte a aplicações de equipamentos de distribuição para fabricação industrial, instalações comerciais, projetos relacionados à rede elétrica, sistemas de energia renovável e infraestrutura. Para uma instalação de transformador de 100 kVA, a questão útil não é simplesmente se a placa de identificação é grande o suficiente, mas se o projeto selecionado, a disposição de resfriamento e o ambiente operacional são compatíveis durante toda a vida útil do equipamento.

Um transformador que superaquece sob carga aparentemente normal geralmente está comunicando um problema específico: calor retido, resistência em uma conexão, corrente distorcida, ausência de resfriamento, condições de tensão inadequadas ou isolamento em deterioração. Identifique onde o calor está concentrado, verifique o que as medições elétricas não mostram e corrija a causa raiz antes de considerar uma classificação maior como solução.
