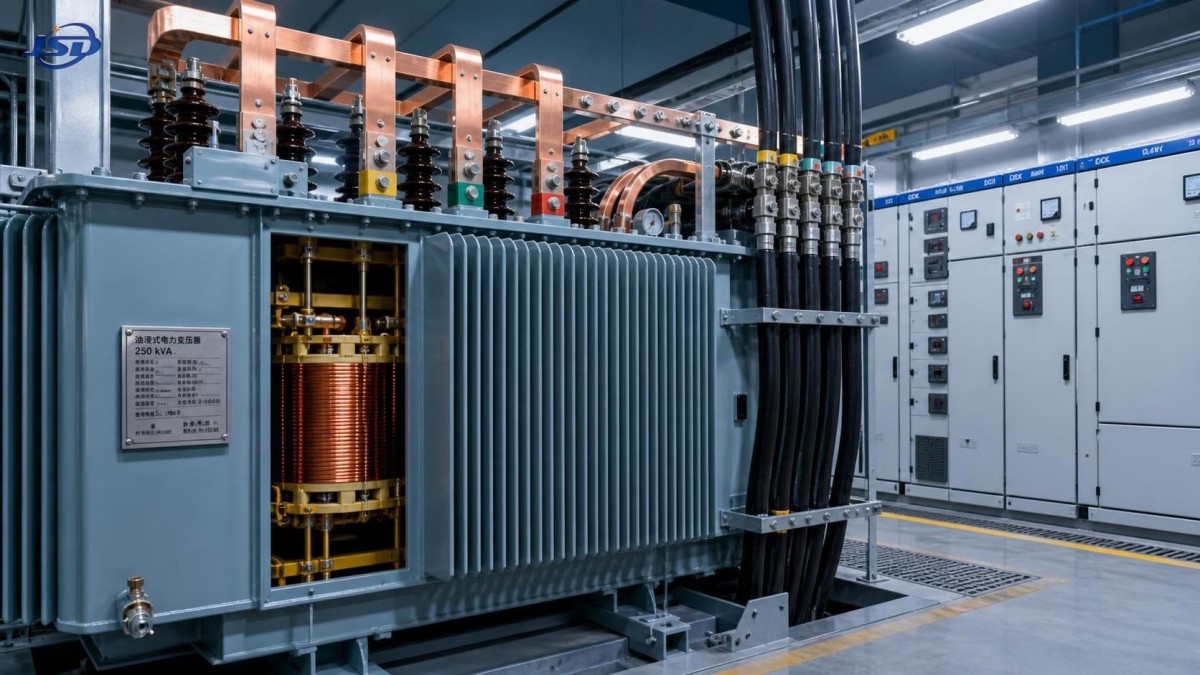

Выбор трансформатора 250 кВА для пиковых нагрузок коммерческого здания

Коммерческое здание может выглядеть на бумаге вполне умеренным по размеру, но при этом создавать сложную задачу выбора трансформатора. Проблема обычно проявляется, когда электротехническая спецификация почти завершена: лифты, установки HVAC, кухонное оборудование, освещение, насосы, нагрузки арендаторов и ИТ-нагрузки включаются в расчет потребляемой мощности, и трансформатор 250 кВА кажется очевидным выбором. Затем возникает вопрос: отражает ли это значение обычную нагрузку, фактический одновременный максимум или резерв мощности, уже учтенный в другой части расчета.

Это важно, поскольку трансформатор, работающий слишком близко к своему длительному пределу нагрузки, может сильнее нагреваться, оставлять мало запаса для новой нагрузки арендатора и затруднять диагностику жалоб на падение напряжения. Выбор слишком крупного агрегата также не всегда безопаснее. Он может увеличить первоначальные затраты, потребовать больше места и добавить потери холостого хода, возникающие всякий раз, когда трансформатор находится под напряжением. Практическая задача заключается в выборе мощности исходя из фактического характера нагрузки здания, а не из одного привлекательного числа в электронной таблице.

Начните с профиля нагрузки, а не с общей подключенной мощности

Подключенная нагрузка — это сумма всех номинальных мощностей, указанных на паспортных табличках. Она полезна для проверки того, что ничего не упущено, но редко является правильным показателем для выбора мощности трансформатора. В коммерческом здании одни нагрузки работают циклично, другие — только в рабочее время, а некоторые имеют предсказуемые, но кратковременные пики. Арендатор-ресторан может создавать иной вечерний профиль потребления, чем офисный этаж. Здание с оборудованием системы охлажденной воды может достигать пика в жаркую погоду, тогда как торговое помещение может иметь максимальную нагрузку при одновременной работе освещения, демонстрационного оборудования и кондиционирования воздуха.

Более полезным показателем является максимальная нагрузка на вторичной стороне трансформатора, определенная с учетом реалистичного коэффициента одновременности. Просмотрите график нагрузок по категориям и определите, когда каждая группа, вероятнее всего, будет работать. Для существующих объектов могут быть доступны данные интервального учета; для нового строительства обычно требуется расчет с применением соответствующих правил проектирования, информации о режимах работы оборудования и допущений о разновременности, утвержденных проектировщиком электрической части. Не следует просто применять один общий коэффициент разновременности ко всему зданию. Крупные механические нагрузки, нагрузки систем жизнеобеспечения, нагрузки арендаторов и резервы на будущее часто требуют отдельного рассмотрения.

Для трехфазной низковольтной системы 400 В ток трансформатора можно оценить следующим образом:

Ток полной нагрузки = кВА × 1 000 ÷ (√3 × линейное напряжение)

Агрегат мощностью 250 кВА при 400 В обеспечивает приблизительно 361 А номинального тока вторичной стороны. Это полезная перекрестная проверка по отношению к главному низковольтному автоматическому выключателю, номиналу шинопровода, схеме фидеров и расчетной нагрузке. Однако само по себе это не доказывает, что 250 кВА достаточно. Нагрузку также необходимо оценивать в кВт и с учетом коэффициента мощности. Низкий коэффициент мощности означает, что для передачи той же активной мощности требуется больше кВА.

Когда 250 кВА является разумной отправной точкой

Трансформатор 250 кВА может быть рациональным выбором, если расчетная максимальная нагрузка, включая согласованный резерв на обычные ближайшие изменения, остается ниже номинала в ожидаемых условиях окружающей среды и монтажа. Особенно важно различать кратковременный редкий пик и нагрузку, сохраняющуюся в течение нескольких часов. Кратковременный запуск лифта или переходный режим двигателя не оказывает такого же теплового воздействия, как полностью занятое здание, работающее вблизи максимальной нагрузки на протяжении всего дня.

Многие команды используют диапазон планируемой загрузки вместо проектирования на непрерывную работу ровно при 100% номинальной мощности. Точное целевое значение зависит от действующих стандартов, характеристик нагрузки, вентиляции, температуры окружающей среды, содержания гармоник, требований к резервированию и политики владельца. Суть не в применении универсального процента, а в том, чтобы сделать предполагаемый эксплуатационный запас явным и обоснованным.

Перед утверждением трансформатора 250 кВА сравните следующие четыре значения на единой основе:

• расчетную одновременную максимальную нагрузку в кВА;
• ожидаемый коэффициент мощности в момент этой нагрузки;
• будущую нагрузку, уже предусмотренную договорами аренды, планами оборудования или чертежами расширения; и
• мощность, затрагиваемую снижением номинала, температурой на объекте, компоновкой корпуса или условиями электроснабжения.

Если оценка нагрузки близка к номиналу трансформатора еще до учета будущих нагрузок, такое решение не следует считать стандартным. Более высокий типоразмер, второй трансформатор, управление спросом или пересмотренный план нагрузок могут оказаться более подходящими. И наоборот, если оценка включает консервативные предположения по подключенной нагрузке, которые вряд ли будут совпадать по времени, увеличение мощности должно быть обосновано четкой эксплуатационной необходимостью, а не привычкой.

Проверьте напряжение и интерфейс с энергоснабжающей организацией до сравнения размеров трансформаторов

Выражениетрансформатор 250 кВА не определяет первичное напряжение, вторичное напряжение, группу соединения, диапазон ответвлений, частоту, импеданс или систему изоляции. Эти параметры влияют на возможность подключения агрегата к местной сети и его согласование с нижестоящим оборудованием.

Получите информацию об электроснабжении от энергоснабжающей организации или по объекту на ранней стадии. Подтвердите номинальное первичное напряжение, допустимое отклонение напряжения, уровень короткого замыкания, схему учета, способ заземления нейтрали и требования энергоснабжающей организации к защите. На стороне низкого напряжения проверьте, используется ли в распределительной сети здания 400/230 В, 415/240 В или другая система. Несоответствие предположений по напряжению может повлиять на выбор оборудования во всем проекте — от распределительных щитов до приводов с регулируемой скоростью.

Выбор ответвлений также требует внимания. Переключатель ответвлений без возбуждения может изменять коэффициент трансформации только при снятом напряжении с трансформатора. Этого может быть достаточно, если входное напряжение стабильно и настройку при вводе в эксплуатацию можно тщательно выбрать. Если колебания первичного напряжения значительны, проектная группа должна определить, достаточен ли фиксированный диапазон ответвлений без возбуждения или конфигурация сети требует иного подхода.

Импеданс, ток короткого замыкания и пуск двигателей могут изменить решение

Выбор мощности является лишь одной частью решения. Импеданс трансформатора влияет на ожидаемый ток короткого замыкания, доступный на вторичной стороне. Более низкий импеданс может обеспечить лучшие характеристики напряжения при пуске двигателей, но также способен увеличить ток короткого замыкания и повысить требования к низковольтному распределительному оборудованию и защитным устройствам. Более высокий импеданс может снизить уровни токов короткого замыкания, однако чрезмерное падение напряжения может стать проблемой при пуске крупных двигателей.

Коммерческие здания часто содержат оборудование, на котором этот компромисс становится очевидным: пожарные насосы, вентиляционные вентиляторы, лифты, повысительные насосы, компрессоры и двигатели HVAC. Один прямой пуск двигателя может вызвать падение напряжения, даже если средняя нагрузка здания кажется умеренной. Совместно оцените способ пуска, мощность двигателя, пусковой ток, длину кабеля и импеданс трансформатора. Устройства плавного пуска и приводы с регулируемой скоростью могут снижать пусковую нагрузку, хотя они могут создавать гармонические составляющие, требующие отдельной оценки.

Координацию защиты следует рассматривать как систему. Первичный предохранитель или автоматический выключатель, защита трансформатора, главный низковольтный ввод, отходящие фидеры и схема защиты от замыкания на землю должны работать селективно там, где это требуется. Поставщик трансформатора может предоставить данные о номинальном токе, импедансе, группе соединения, потерях и параметрах, связанных с защитой, однако окончательные настройки и координация должны быть подтверждены квалифицированными инженерами-электриками с использованием фактических параметров сети.

Условия монтажа являются частью решения о номинале

Работа трансформатора определяется его тепловой средой, а не только паспортной табличкой. Внутреннее трансформаторное помещение с ограниченной вентиляцией, расположенными рядом источниками тепла или скоплением кабелей может создавать условия эксплуатации, отличающиеся от наружной комплектной подстанции. До закупки необходимо решить вопросы доступа для доставки, удержания масла, противопожарного разделения, зазоров, путей вентиляции, ограничений по шуму и доступа для технического обслуживания.

Маслонаполненное оборудование может выбираться для распределительных проектов, если его схема монтажа, противопожарная стратегия и местные требования являются подходящими. Для входного питания 35 кВ с понижением до 0,4 кВмасляный силовой распределительный трансформатор 35 кВ/0,4 кВ доступен в вариантах номинальной мощности, включая 250 кВА. Заявленная конфигурация включает медные обмотки, варианты 50 Гц или 60 Гц, переключение ответвлений без нагрузки и возможность индивидуального выбора напряжения, группы соединения и потерь. Эти характеристики необходимо сопоставлять с утвержденной однолинейной схемой проекта, а не принимать как стандартные значения по умолчанию.

Если экологические риски и противопожарное планирование имеют значение, выбор изолирующей жидкости следует обсудить на стадии проектирования. Доступная информация для данного типа агрегата включает вариант с растительным маслом FR3. Это может иметь значение для экологической оценки или оценки пожарного риска проекта, но не отменяет необходимость соблюдения действующих требований к монтажу, удержанию жидкости и требований уполномоченных органов для конкретного объекта.

Не упускайте из виду потери в течение срока эксплуатации

Первоначальной цене покупки часто уделяется больше внимания, чем потерям энергии, хотя трансформатор остается под напряжением длительное время. Потери холостого хода присутствуют всегда, когда трансформатор подключен к питающей сети. Потери нагрузки возрастают с током и становятся более значительными по мере увеличения загрузки. Поэтому два агрегата с одинаковым номиналом 250 кВА могут иметь разные последствия для эксплуатационных затрат в зависимости от конструкции с точки зрения потерь и годового профиля нагрузки здания.

Запросите гарантированные значения потерь в применимых стандартных условиях и при соответствующей температуре, затем сравните их с учетом ожидаемого эксплуатационного профиля. Для здания с небольшой ночной нагрузкой более важными могут быть потери холостого хода. Для объекта с длительными периодами высокого спроса большее значение могут иметь потери нагрузки. Не сравнивайте только одно число из брошюры, особенно если указанные значения могут различаться в зависимости от стандарта проектирования или спецификации материалов.

Заявления об эффективности также следует читать в контексте. Эффективный трансформатор может снизить потери в распределительной сети, но правильный выбор мощности по-прежнему важен. Значительно завышенный по мощности агрегат может работать существенно ниже точки нагрузки, принятой в экономическом сравнении. Агрегат с недостаточной мощностью может работать в условиях теплового напряжения или ограничивать дальнейшее использование. Лучшим выбором обычно является вариант, обеспечивающий баланс между реалистичной загрузкой, ожидаемым временем работы, данными о потерях и потребностями расширения.

Планируйте рост, не используя его как оправдание для завышения мощности

Будущая мощность должна основываться на конкретно определяемых изменениях: не сданном в аренду торговом помещении, планируемой кухне, дополнительной зарядной инфраструктуре, последующей фазе механических систем или известном производственном процессе. Расплывчатые предположения о росте могут привести к завышению параметров каждого вышестоящего компонента сверх фактических потребностей проекта. С другой стороны, игнорирование документированной нагрузки второй очереди может впоследствии потребовать работ по замене, вызывающих серьезные неудобства.

Существует несколько способов сохранить возможности для дальнейшего развития. В здании можно зарезервировать место в распределительном щите и кабельные трассы для последующего повышения мощности трансформатора. На площадке может быть предусмотрено место для второго трансформатора. Крупные необязательные нагрузки могут быть спроектированы для поэтапного подключения. В одних случаях оправдан трансформатор с более высоким номиналом; в других модульная стратегия распределения является более экономичной и устойчивой. Правильное решение зависит от вероятности появления будущей нагрузки, стоимости отключения и способности вышестоящего источника питания обеспечить расширение.

Кратковременная перегрузочная способность не должна использоваться в качестве нормальной расчетной мощности. В некоторых масляных конструкциях с медными обмотками указано, что нагрузка до 150% от номинальной может допускаться не более двух часов при контроле температуры масла и ее поддержании в установленных пределах. Такая возможность может помочь при редких нештатных условиях, однако она не заменяет достаточную длительную номинальную мощность, правильную вентиляцию и проектирование защиты.

Практическая последовательность утверждения

Когда решение приближается к закупке, полезно зафиксировать исходные данные в порядке, предотвращающем поздние противоречия. Сначала подтвердите напряжение питания и условия энергоснабжающей организации. Затем проверьте диверсифицированную нагрузку здания и предположения по коэффициенту мощности по последним спецификациям оборудования. После этого сопоставьте ток полной нагрузки с главным низковольтным оборудованием, выполните исследование уровней короткого замыкания и защиты, а также оцените режимы пуска двигателей. Только после этих проверок требования к мощности, импедансу, диапазону ответвлений, группе соединения и потерям следует включать в запрос коммерческого предложения.

Запросите габаритный чертеж и общий вес достаточно рано, чтобы проверить маршруты транспортировки, конструкцию основания, точки подъема, доступ в помещение и нагрузку на фундамент. Подтвердите требуемые стандарты и испытательную документацию для соответствующей юрисдикции и спецификации проекта. Если трансформатор будет питать ответственные нагрузки, изучите полную схему надежности: доступность источника, взаимодействие с генератором, требования к автоматическому переключению, изоляцию для обслуживания и последствия выхода из строя одного трансформатора.

Трансформатор 250 кВА является надежным выбором, когда он соответствует фактическому электрическому профилю и физическим условиям монтажа, а не просто совпадает с округленным значением расчетной нагрузки. Рассматривайте номинал как результат согласованных проверок, а не как начало и конец проектного решения. Такой подход дает зданию больше шансов надежно работать при обычных изменениях заполняемости, сезонных пиках и будущих дополнениях электрической системы.
