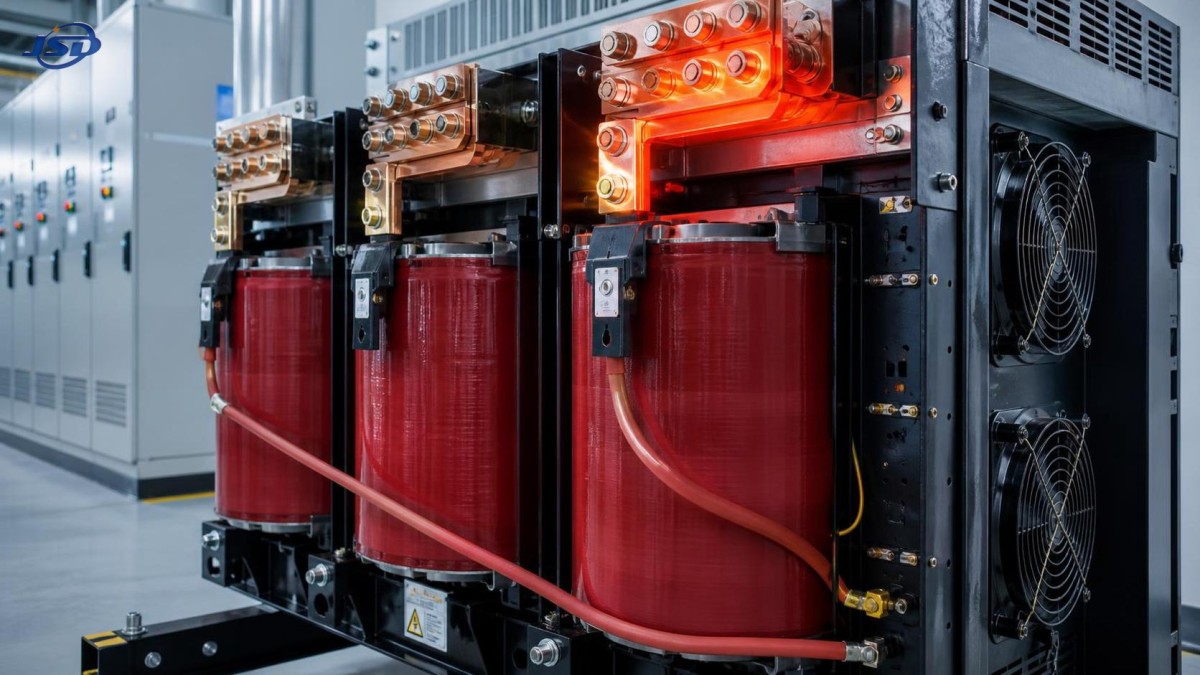

ما الذي يسبب ارتفاع حرارة محول بقدرة 100 kVA تحت الحمل العادي؟

ما الذي يسبب ارتفاع حرارة محول بقدرة 100 kVA تحت الحمل الطبيعي؟

يستحق المحول بقدرة 100 kVA الذي ترتفع حرارته تحت الحمل الطبيعي إجراء تحقيق فوري. قد يبدو أن تصنيف لوحة البيانات مُلتزم به، إلا أن الحرارة الزائدة قد تقصّر عمر العزل، وتُطلق الإنذارات، وتقلل السعة المتاحة، وتؤدي في النهاية إلى عطل في الملفات أو التوصيلات. بالنسبة لموظفي الصيانة، النقطة الأساسية بسيطة: «الحمل الطبيعي» على جهاز القياس لا يعني دائمًا ظروفًا حرارية طبيعية داخل المحول.

الحرارة ناتج طبيعي لتشغيل المحولات. توجد خسائر في القلب كلما تم تغذية الوحدة بالطاقة، بينما تزداد خسائر الملفات مع التيار. صُمم المحول السليم لتبديد هذه الحرارة ضمن حدود ارتفاع درجة الحرارة المحددة له. يبدأ ارتفاع الحرارة عندما تصبح الخسائر مرتفعة بشكل غير طبيعي، أو تصبح التبريد غير كافٍ، أو تختلف المهمة الكهربائية الفعلية عما تشير إليه قراءة الحمل.

لا ينبغي أن تكون الاستجابة الأولى هي افتراض أن المحول صغير السعة. قد تكون السعة جزءًا من المشكلة، لكنها احتمال واحد فقط. يقارن التشخيص العملي تيار الطور والجهد والظروف المحيطة والتهوية ودرجة حرارة الأطراف وسجلات الحماية وخصائص الحمل قبل تقرير ما إذا كان الإصلاح أو خفض السعة التشغيلية أو الاستبدال ضروريًا.

ابدأ بتحديد ما يعنيه «الحمل الطبيعي» فعليًا

بالنسبة لمحول ثلاثي الطور بقدرة 100 kVA، يعتمد التيار المقنن على جانب الجهد الذي يتم قياسه. عند ثانوي بجهد 0.4 kV، يبلغ تيار الحمل الكامل حوالي 144 A. قد تبدو قراءة أقل من هذه القيمة مقبولة، لكن التيار وحده لا يُظهر الصورة الحرارية الكاملة. قد يتعرض المحول لعدم اتزان الأطوار أو تيار توافقي أو جودة طاقة رديئة أو ارتفاع في درجة الحرارة المحيطة لم يؤخذ في الاعتبار عند التركيب الأصلي.

قد تكون لقطة قصيرة للحمل مضللة أيضًا. يتطور الإجهاد الحراري بمرور الوقت. يمكن لمحول يعمل بتيار متوسط لعدة ساعات في غرفة كهربائية حارة ومغلقة أن يعمل بدرجة حرارة أعلى من محول يعمل لفترة وجيزة بالقرب من مستواه المقنن في موقع بارد وجيد التهوية. راجع ملف الحمل خلال دورة تشغيل كاملة حيثما أمكن، لا سيما في المنشآت التي تشهد تغييرات ورديات أو بدء تشغيل محركات أو أحمال شحن أو معدات عمليات متقطعة.

من المهم أيضًا التمييز بين درجة الحرارة التي يتم الإبلاغ عنها. فالغلاف الساخن، والنقطة الساخنة الموضعية عند الطرف، وارتفاع مؤشر درجة حرارة الملف، وارتفاع درجة حرارة القلب لا تشير بالضبط إلى السبب الجذري نفسه. تصبح قرارات الصيانة أكثر موثوقية بكثير عند تحديد موضع الحرارة قبل أي تدخل رئيسي.

غالبًا ما تكون التهوية المقيدة هي السبب الأكثر وضوحًا

تعتمد المحولات الجافة على الهواء المحيط لإزالة الحرارة. يمكن لممرات الهواء المسدودة بالغبار، وفتحات التهوية المحجوبة، وفتحات الغرفة غير الكافية، والجدران القريبة، وصواني الكابلات، أو المواد المخزنة أن تقلل تدفق الهواء. في بعض الغرف الكهربائية، يكون المحول نفسه سليمًا، لكن درجة حرارة الغرفة ترتفع باستمرار لأن الحرارة لا تجد منفذًا للخروج. والنتيجة هي حالة ذاتية التعزيز: يقلل هواء السحب الساخن من فعالية التبريد، ثم يضيف المحول مزيدًا من الحرارة إلى الغرفة.

ينبغي أن يغطي الفحص الموقعي مسار الهواء بالكامل بدلًا من واجهة الغلاف فقط. تحقق مما إذا كانت فتحات السحب والعادم نظيفة، وما إذا كانت المراوح تدور في الاتجاه المقصود، وما إذا كان هواء التصريف الساخن يُسحب مجددًا نحو المحول. في المصانع الصناعية المغبرة ومناطق مناولة الأسمنت والمناجم والورش، يمكن أن يتراكم التلوث بسرعة أكبر مما توحي به الفحوصات البصرية الروتينية. أجرِ التنظيف فقط وفق إجراءات العزل المناسبة واتبع تعليمات الشركة المصنعة حتى لا تتضرر أسطح العزل والمكونات الحساسة.

تُعد درجة الحرارة المحيطة مهمة بقدر أهمية تدفق الهواء. فقد تعمل وحدة مركبة في غرفة مصنع قرب الغلايات أو الضواغط أو معدات العمليات في ظروف تختلف اختلافًا كبيرًا عن افتراضات التصميم الأصلية. إذا حدث ارتفاع الحرارة بشكل رئيسي في الصيف أو فقط خلال ساعات ذروة الإنتاج، فيجب فحص بيئة الغرفة الكهربائية قبل تغيير تصنيف المحول.

تُحدث التوصيلات المفكوكة حرارة مركزة لا تكتشفها عدادات الحمل

يزيد التوصيل المفكوك أو المؤكسد مقاومة التلامس. حتى عندما يظل تيار المحول ضمن النطاق المتوقع، يمكن أن تصبح خسارة I²R عند تلك النقطة الواحدة شديدة. تُعد أطراف الجانب الثانوي وعُرى الكابلات ووصلات قضبان التوزيع ووصلات نقاط تغيير الجهد والتوصيلات المحايدة نقاط فحص شائعة. قد تشمل علامات التحذير تغير اللون، وتصلب العزل، ورائحة احتراق، وعدم تساوي درجات حرارة الأطوار، أو نقطة ساخنة موضعية تُكتشف أثناء المسح بالأشعة تحت الحمراء.

لا تتعامل مع الطرف الساخن باعتباره مجرد مسألة شد. يجب أن يتبع عزم الربط الصحيح وثائق المعدات المعمول بها، كما ينبغي تقييم أسطح التلامس ومقاس الموصل ونوع العروة وأدلة الضرر الحراري. قد يؤدي تكرار الشد دون تصحيح توصيل غير متوافق أو تالف إلى إخفاء عطل آخذ في التطور. قد تكون العروة التي تعرضت لارتفاع حرارة شديد قد فقدت ضغط النابض أو نقلت الحرارة إلى هيكل الطرف؛ وغالبًا ما يكون الاستبدال القرار الأكثر أمانًا.

يستحق عدم اتزان الأطوار الاهتمام نفسه. قد يحمل طور واحد تيارًا أكبر بكثير بسبب أحمال أحادية الطور غير متساوية، أو دائرة معطلة في جهة المصب، أو ترتيب توصيل غير صحيح. قد تبدو قيمة kVA الإجمالية للمحول معقولة بينما يكون أحد أقسام الملف محملًا فوق طاقته. قارن تيارات الأطوار الثلاثة جميعها تحت ظروف تشغيل مستقرة، وافحص لوحة التوزيع في جهة المصب إذا كان عدم الاتزان مستمرًا.

يمكن للتوافقيات والأحمال المشوهة أن تزيد خسائر الملفات

غالبًا ما تغذي المنشآت الحديثة أحمالًا غير خطية: مشغلات السرعة المتغيرة، وأنظمة UPS، والمقومات، وإضاءة LED، ومعدات اللحام، وشواحن البطاريات، ومصادر طاقة معدات تقنية المعلومات. يمكن لهذه الأحمال إدخال تيارات توافقية تزيد الخسائر الإضافية في الملفات والوصلات والأجزاء الهيكلية. وقد لا تكشف قراءة التيار القياسية عن المحتوى التوافقي المسؤول عن التسخين الإضافي.

يكون ذلك ذا أهمية خاصة عندما يبدأ محول 100 kVA كان مستقرًا سابقًا في العمل بدرجة حرارة مرتفعة بعد ترقية المنشأة. ربما لم يتغير المحول، لكن الحمل تغير. يمكن لتقييم جودة الطاقة أن يساعد في تحديد التشوه التوافقي الكلي، وحمل الموصل المحايد، وتشوه شكل الموجة، ورتب التوافقيات التي قد تتطلب خفض السعة التشغيلية أو الترشيح أو إعادة توزيع الأحمال أو محولًا مصممًا لهذه المهمة. تجنب افتراض أن معامل القدرة المنخفض وحده يسبب ارتفاع الحرارة؛ إذ يجب تقييم التيار الفعلي وشكل الموجة والخسائر والتصميم الحراري معًا.

بالنسبة للتركيبات ذات المحتوى التوافقي العالي أو المساحة الداخلية المحدودة، ينبغي أن يشمل اختيار المعدات طريقة التبريد ونظام العزل وقيم الخسائر وترتيب مراقبة درجة الحرارة، وليس تصنيف kVA فقط. تطبق Jinshida Electric Power Technology Co., Ltd. هذا النهج القائم على المشروع عبر تطبيقات توزيع الطاقة، حيث تجمع بين المراجعة الفنية والتحكم في التصنيع ومتطلبات التشغيل العملية بدلًا من اعتبار السعة معيار الاختيار الوحيد.

قد تكون أعطال نظام التبريد متقطعة

عند تركيب التبريد بالهواء القسري، قد يؤدي تعطل المراوح أو تلف أسلاك المراوح أو عيوب أدوات التحكم الحراري أو إعدادات وحدة التحكم في درجة الحرارة غير الصحيحة إلى تشغيل المحول دون قدرة التبريد التي افترضها التصميم. وبما أن المراوح قد تعمل فقط بعد الوصول إلى حد معين لدرجة الحرارة، فقد لا يكشف الفحص السريع في الظروف الباردة عن العطل. راجع سجل الإنذارات وراقب تسلسل تشغيل المروحة خلال فترة تشغيل مضبوطة عندما يكون ذلك مسموحًا.

ينبغي أيضًا التعامل مع مستشعرات درجة الحرارة باعتبارها عناصر صيانة. فقد ينتج عن تعطل المستشعر إنذار خاطئ أو، وهو الأخطر، يمنع استجابة منطق التبريد والفصل بشكل صحيح. قارن قراءات وحدة التحكم بقياسات معايرة عندما تسمح إجراءات الموقع بذلك. إذا اختلف مستشعر واحد باستمرار عن الآخرين، فافحص موقع المستشعر والأسلاك ومدخل وحدة التحكم واحتمال وجود نقطة ساخنة حقيقية في الملف.

على سبيل المثال، تتوفر سلسلة SCB10-12 ضمن خطمحولات التوزيع الجافة المصبوبة بالراتنج 10kV بقدرات من 30 إلى 2500 kVA، ويمكن تجهيزها بحماية وتحكم في درجة الحرارة. تصل قدرتها التشغيلية المعلنة بالهواء القسري إلى 120% من الحمل المقنن في الظروف ذات الصلة، لكن لا ينبغي تفسير ذلك أبدًا على أنه سماح بتجاوز تهوية الغرفة أو فحوصات المستشعرات أو صيانة المراوح. السعة بالهواء القسري هي ترتيب تشغيل محدد، وليست بديلًا عن الانضباط الحراري.

لا ينبغي إغفال ظروف الجهد والخسائر الداخلية

يمكن للجهد الزائد المستمر أن يزيد الفيض في القلب وخسائر القلب، مما ينتج عنه تسخين أعلى دون حمل حتى عندما يكون حمل الجانب الثانوي خفيفًا. قد يساهم وضع نقطة تغيير الجهد غير الصحيح أو تغير حالة التغذية في المنبع أو خطأ في التشغيل الأولي في ذلك. قِس الجهود الأولية والثانوية، وتحقق من نقطة تغيير الجهد المختارة مقارنة بالتغذية الفعلية، وقارن النتائج بوثائق المحول. يجب إجراء تغييرات نقطة تغيير الجهد فقط مع العزل المطلوب والإجراءات المعتمدة.

تعد الأعطال الداخلية أقل شيوعًا من مشكلات التهوية أو التوصيلات، لكنها تتطلب اهتمامًا جادًا. يمكن أن يؤدي تدهور العزل، وإزاحة الملفات بعد حدث عطل، والتفريغ الجزئي، وضعف التشريب أو سلامة الصب، والضرر الناتج عن الرطوبة أو التلوث إلى خسائر غير طبيعية ونقاط ساخنة. ينبغي أن يدفع الضجيج غير المعتاد أو ارتفاع درجة الحرارة بسرعة عند حمل مستقر نسبيًا أو إنذارات العزل المتكررة أو أدلة التتبع الكهربائي التحقيق إلى ما بعد التنظيف والشد الروتينيين.

بالنسبة للوحدات المصبوبة بالراتنج، قد يكشف الفحص البصري عن تشققات أو تلوث سطحي أو علامات تتبع، لكنه لا يمكنه تأكيد كل حالة داخلية. ينبغي أن يختار الموظفون المؤهلون اختبار مقاومة العزل، ومقارنة مقاومة الملفات، واختبار نسبة لفات المحول، والتصوير الحراري، وغيرها من الأعمال التشخيصية بناءً على نوع المحول ونافذة التوقف ونمط العطل المشتبه به. تكون نتائج الاختبارات أكثر فائدة عند مقارنتها بسجلات التشغيل الأولي أو الصيانة السابقة بدلًا من النظر إليها بصورة منفصلة.

تسلسل عملي لاستكشاف الأعطال وإصلاحها

عند حدوث إنذار لدرجة حرارة المحول، ابدأ بالحقائق التشغيلية الآمنة: سجل الوقت والحمل النشط وتيارات الأطوار والجهود ودرجة الحرارة المحيطة وحالة المراوح وقيم الإنذار. ثم افحص تدفق الهواء المحجوب والضجيج غير الطبيعي والرائحة وتلف الغلاف والتوصيلات الساخنة المرئية. يُعد التصوير الحراري بالأشعة تحت الحمراء، عند إجرائه بضوابط سلامة مناسبة، ذا قيمة خاصة لأنه يميز المشكلة الحرارية العامة عن عيب أو عيبين مركزين.

بعد ذلك، قارن الحالة الحالية بمعلومات خط الأساس. هل تم تغذية المحول بالطاقة مؤخرًا بعد الصيانة؟ هل تمت إضافة نظام تشغيل جديد أو UPS أو خط إنتاج أو معدات شحن؟ هل تعطلت معدات التهوية أو تغير تخطيط الغرفة؟ غالبًا ما يحدد سجل الصيانة الجيد التغيير الذي جعل تركيبًا كان مقبولًا سابقًا يعمل بدرجة حرارة مرتفعة.

إذا ظلت درجة الحرارة مرتفعة بعد تأكيد تدفق الهواء والتوصيلات الخارجية، فتجنب التشغيل المطول اعتمادًا فقط على افتراض أن الحمل أقل من 100 kVA. صعّد الأمر لإجراء الاختبارات الكهربائية والمراجعة الهندسية. يمكن أن يؤدي استمرار التشغيل مع ارتفاع حرارة غير مفسر إلى تسريع تقادم العزل وتحويل عطل يمكن التعامل معه إلى انقطاع.

امنع تكرار ارتفاع الحرارة من خلال الانضباط في التركيب والصيانة

الوقاية الأكثر فعالية هي الحفاظ على خط أساس قابل للاستخدام: درجات حرارة التشغيل الأولي، وملف الحمل المتوقع، واتزان تيار الطور، وإعداد نقطة تغيير الجهد، وسجلات عزم الربط، والصور الحرارية للتوصيلات السليمة. تسهل هذه المراجع اكتشاف التغيرات المستقبلية. ينبغي أن تعكس عمليات التنظيف المجدولة وفحوصات التهوية بيئة الموقع الفعلية، وليس مجرد فترة زمنية عامة في التقويم.

عند النظر في الاستبدال أو التوسعة، راجع دورة العمل بأكملها: جهد المنبع، والجهد الثانوي، ونمو الحمل، ومصادر التوافقيات، والظروف المحيطة الداخلية، ومتطلبات أداء الحريق، واحتياجات المراقبة. تدعم Jinshida Electric Power Technology Co., Ltd. تطبيقات معدات التوزيع للتصنيع الصناعي والمنشآت التجارية والمشاريع المرتبطة بالشبكة وأنظمة الطاقة المتجددة والبنية التحتية. بالنسبة لتركيب محول بقدرة 100 kVA، لا يقتصر السؤال المفيد على ما إذا كانت لوحة البيانات كبيرة بما يكفي، بل على ما إذا كان التصميم المختار وترتيب التبريد وبيئة التشغيل متوافقة طوال العمر التشغيلي للمعدات.

عادةً ما يعبّر المحول الذي ترتفع حرارته تحت حمل يبدو طبيعيًا عن مشكلة محددة: حرارة محتجزة، أو مقاومة عند توصيل، أو تيار مشوه، أو غياب التبريد، أو ظروف جهد غير مناسبة، أو عزل آخذ في التدهور. حدد موضع تركّز الحرارة، وتحقق مما تغفله القياسات الكهربائية، وصحح السبب الجذري قبل الاعتماد على تصنيف أكبر باعتباره الحل.
