¿Qué provoca que un transformador de 100 kVA se sobrecaliente con carga normal?

Un transformador de 100 kVA que se sobrecalienta con carga normal requiere una investigación inmediata. La potencia nominal indicada en la placa puede parecer respetada, pero una temperatura excesiva aún puede acortar la vida útil del aislamiento, activar alarmas, reducir la capacidad disponible y, en última instancia, provocar una falla en los devanados o las conexiones. Para el personal de mantenimiento, el punto clave es sencillo: una «carga normal» en un medidor no siempre significa condiciones térmicas normales dentro del transformador.

El calor es un subproducto normal del funcionamiento del transformador. Las pérdidas en el núcleo existen siempre que la unidad está energizada, mientras que las pérdidas en los devanados aumentan con la corriente. Un transformador en buen estado está diseñado para disipar este calor dentro de sus límites especificados de elevación de temperatura. El sobrecalentamiento comienza cuando las pérdidas aumentan de forma anormal, la refrigeración resulta insuficiente o el servicio eléctrico real difiere de lo que indica la lectura de carga.

La primera reacción no debe ser asumir que el transformador tiene una capacidad insuficiente. La capacidad puede formar parte del problema, pero es solo una posibilidad. Un diagnóstico práctico compara la corriente de fase, el voltaje, las condiciones ambientales, la ventilación, la temperatura de los terminales, los registros de protección y las características de carga antes de decidir si es necesario reparar, reducir la carga nominal o sustituir el equipo.

Comience por definir qué significa realmente «carga normal»

Para un transformador trifásico de 100 kVA, la corriente nominal depende del lado de voltaje que se mida. En un secundario de 0.4 kV, la corriente a plena carga es de aproximadamente 144 A. Una lectura inferior a ese valor puede parecer aceptable, pero la corriente por sí sola no muestra el panorama térmico completo. El transformador puede estar experimentando desequilibrio de fases, corriente armónica, mala calidad de energía o una temperatura ambiente elevada que no se consideró en la instalación original.

Una instantánea breve de la carga también puede ser engañosa. El estrés térmico se desarrolla con el tiempo. Un transformador que funciona con una corriente moderada durante varias horas en una sala eléctrica caliente y cerrada puede operar a una temperatura más alta que otro cargado brevemente cerca de su nivel nominal en un lugar fresco y bien ventilado. Revise el perfil de carga durante un ciclo operativo completo cuando sea posible, especialmente en instalaciones con cambios de turno, arranques de motores, cargas de carga o equipos de proceso intermitentes.

También es importante distinguir la temperatura que se está informando. Una envolvente caliente, un punto caliente localizado en un terminal, una indicación elevada de temperatura del devanado y una temperatura alta del núcleo no señalan exactamente la misma causa raíz. Las decisiones de mantenimiento se vuelven mucho más fiables cuando se identifica la ubicación del calor antes de realizar cualquier intervención importante.

La ventilación restringida suele ser la causa más visible

Los transformadores de tipo seco dependen del aire circundante para eliminar el calor. Los conductos de aire obstruidos por polvo, las rejillas bloqueadas, las aberturas insuficientes en la sala, las paredes cercanas, las bandejas portacables o los materiales almacenados pueden reducir el flujo de aire. En algunas salas eléctricas, el transformador en sí está en buen estado, pero la temperatura de la sala aumenta continuamente porque el calor no tiene salida. El resultado es una condición que se refuerza a sí misma: el aire de entrada caliente reduce la eficacia de la refrigeración y el transformador añade aún más calor a la sala.

Una inspección en el sitio debe abarcar toda la trayectoria del aire y no solo la parte frontal de la envolvente. Compruebe si las aberturas de entrada y salida están limpias, si los ventiladores giran en la dirección prevista y si el aire de descarga caliente está siendo aspirado nuevamente hacia el transformador. En plantas industriales polvorientas, zonas de manipulación de cemento, minas y talleres, la contaminación puede acumularse más rápido de lo que sugieren las inspecciones visuales rutinarias. Realice la limpieza únicamente bajo procedimientos de aislamiento adecuados y siga las instrucciones del fabricante para evitar daños en las superficies aislantes y los componentes sensibles.

La temperatura ambiente es tan importante como el flujo de aire. Una unidad instalada en una sala de planta cerca de calderas, compresores o equipos de proceso puede operar en condiciones que difieren sustancialmente de las hipótesis de diseño originales. Si el sobrecalentamiento ocurre principalmente en verano o solo durante las horas pico de producción, se debe investigar el entorno de la sala eléctrica antes de cambiar la potencia nominal del transformador.

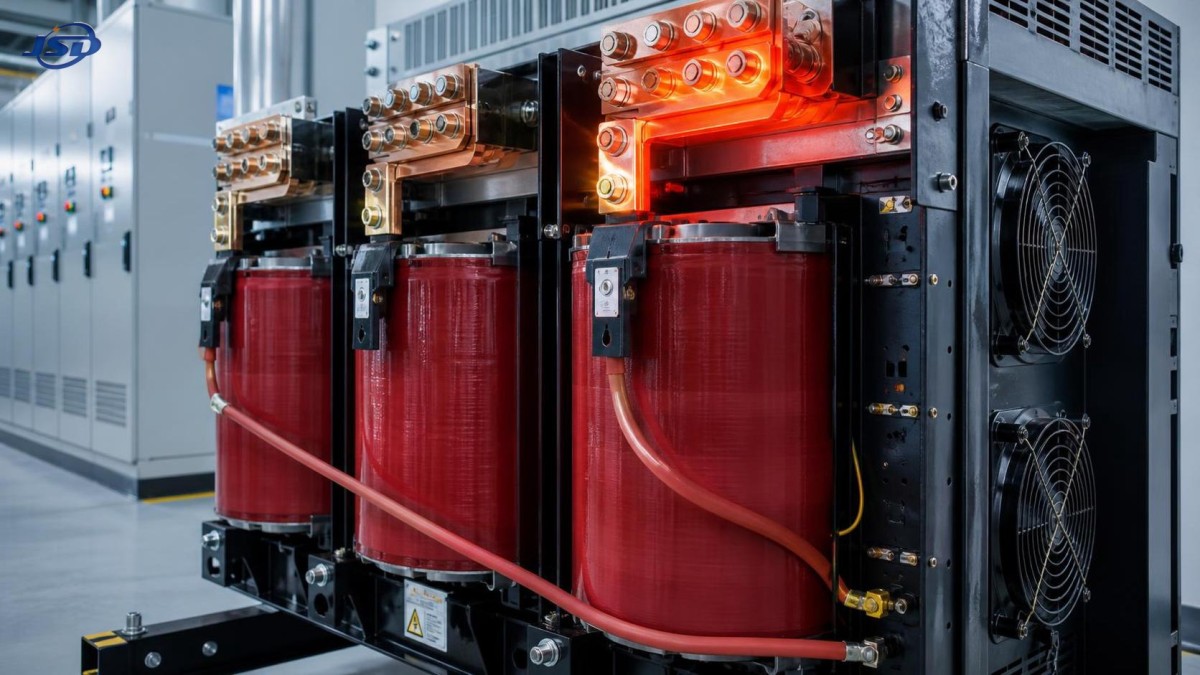

Las conexiones flojas generan calor concentrado que los medidores de carga no detectan

Una conexión floja u oxidada aumenta la resistencia de contacto. Incluso cuando la corriente del transformador se mantiene dentro del rango esperado, la pérdida I²R en ese único punto puede ser grave. Los terminales secundarios, las zapatas de cable, las uniones de barras colectoras, los enlaces de tomas y las conexiones neutras son puntos de inspección comunes. Las señales de advertencia pueden incluir decoloración, endurecimiento del aislamiento, olor a quemado, temperaturas de fase desiguales o un punto caliente localizado detectado mediante escaneo infrarrojo.

No trate un terminal caliente como un simple problema de apriete. El par correcto debe cumplir con la documentación aplicable del equipo, y se deben evaluar las superficies de contacto, el tamaño del conductor, el tipo de zapata y las evidencias de daño térmico. Un reapriete repetido sin corregir una conexión incompatible o dañada puede ocultar una falla en desarrollo. Una zapata gravemente sobrecalentada puede haber perdido presión elástica o haber transferido calor a la estructura del terminal; la sustitución suele ser la decisión más segura.

El desequilibrio de fases merece la misma atención. Una fase puede transportar una corriente considerablemente mayor debido a cargas monofásicas desiguales, un circuito aguas abajo defectuoso o una configuración de conexión incorrecta. El kVA total del transformador puede parecer razonable mientras una sección del devanado está sobrecargada. Compare las corrientes de las tres fases en condiciones de funcionamiento estables e investigue el cuadro de distribución aguas abajo si el desequilibrio persiste.

Los armónicos y las cargas distorsionadas pueden aumentar las pérdidas en los devanados

Las instalaciones modernas suelen alimentar cargas no lineales: variadores de velocidad, sistemas UPS, rectificadores, iluminación LED, equipos de soldadura, cargadores de baterías y fuentes de alimentación de TI. Estas cargas pueden introducir corrientes armónicas que aumentan las pérdidas adicionales en devanados, conductores y piezas estructurales. Una lectura de corriente estándar puede no revelar el contenido armónico responsable del calentamiento adicional.

Esto es especialmente relevante cuando un transformador de 100 kVA que antes funcionaba de forma estable comienza a calentarse después de una modernización de la instalación. El transformador puede no haber cambiado, pero la carga sí. Una evaluación de la calidad de energía puede ayudar a identificar la distorsión armónica total, la carga del neutro, la distorsión de la forma de onda y los órdenes armónicos que pueden requerir reducción de capacidad, filtrado, una distribución de carga revisada o un transformador diseñado para ese servicio. Evite asumir que un bajo factor de potencia por sí solo causa el sobrecalentamiento; la corriente real, la forma de onda, las pérdidas y el diseño térmico deben evaluarse en conjunto.

Para instalaciones con alto contenido armónico o espacio interior restringido, la selección del equipo debe incluir el método de refrigeración, el sistema de aislamiento, los valores de pérdidas y la disposición de monitoreo de temperatura, no solo la potencia nominal en kVA. Jinshida Electric Power Technology Co., Ltd. aplica este enfoque basado en proyectos en aplicaciones de distribución eléctrica, combinando revisión técnica, control de fabricación y requisitos operativos prácticos, en lugar de considerar la capacidad como el único criterio de selección.

Las fallas del sistema de refrigeración pueden ser intermitentes

Cuando se instala refrigeración por aire forzado, ventiladores averiados, cableado de ventiladores dañado, controles termostáticos defectuosos o ajustes incorrectos del controlador de temperatura pueden dejar el transformador funcionando sin la capacidad de refrigeración contemplada en el diseño. Como los ventiladores pueden funcionar solo después de alcanzar un umbral de temperatura, una inspección rápida en condiciones frías puede no revelar la falla. Revise el historial de alarmas y observe la secuencia de los ventiladores durante un período de funcionamiento controlado cuando esté permitido.

Los sensores de temperatura también deben tratarse como elementos de mantenimiento. Un sensor averiado puede generar una alarma falsa o, más gravemente, impedir que la lógica de refrigeración y desconexión responda correctamente. Compare las lecturas del controlador con mediciones calibradas cuando los procedimientos del sitio lo permitan. Si un sensor difiere sistemáticamente de los demás, investigue la ubicación del sensor, el cableado, la entrada del controlador y la posibilidad de un punto caliente local real en el devanado.

Por ejemplo, la gama SCB10-12 de la línea detransformadores de distribución secos de resina fundida de 10kV está disponible de 30 a 2500 kVA y puede equiparse con protección y control de temperatura. Su capacidad declarada de funcionamiento con aire forzado es de hasta el 120% de la carga nominal bajo la condición correspondiente, pero esto nunca debe interpretarse como permiso para omitir la ventilación de la sala, las comprobaciones de sensores o el mantenimiento de los ventiladores. La capacidad con aire forzado es una disposición operativa definida, no un sustituto de la disciplina térmica.

No deben pasarse por alto las condiciones de voltaje y las pérdidas internas

La sobretensión sostenida puede aumentar el flujo del núcleo y las pérdidas en el núcleo, generando un mayor calentamiento en vacío incluso cuando la carga secundaria es ligera. Una posición incorrecta de la toma, un cambio en las condiciones de suministro aguas arriba o un error de puesta en servicio pueden contribuir. Mida los voltajes primario y secundario, verifique la toma seleccionada con respecto al suministro real y compare los resultados con la documentación del transformador. Los cambios de toma deben realizarse únicamente con el aislamiento requerido y los procedimientos aprobados.

Las fallas internas son menos frecuentes que los problemas de ventilación o conexión, pero requieren atención seria. El aislamiento deteriorado, el desplazamiento de devanados después de un evento de falla, las descargas parciales, la mala impregnación o integridad de fundición y los daños por humedad o contaminación pueden generar pérdidas anormales y puntos calientes. Un ruido inusual, una temperatura que aumenta rápidamente con una carga relativamente estable, alarmas repetidas de aislamiento o evidencias de trazado eléctrico deben llevar la investigación más allá de la limpieza y el apriete rutinarios.

En las unidades de resina fundida, la inspección visual puede revelar grietas, contaminación superficial o marcas de trazado, pero no puede confirmar todas las condiciones internas. Las pruebas de resistencia de aislamiento, la comparación de resistencia de devanados, las pruebas de relación de transformación, la termografía y otros trabajos de diagnóstico deben ser seleccionados por personal cualificado según el tipo de transformador, la ventana de parada y el modo de falla sospechado. Los resultados de las pruebas son más útiles cuando se comparan con registros anteriores de puesta en servicio o mantenimiento, en lugar de analizarlos de forma aislada.

Una secuencia práctica de resolución de problemas

Cuando se produce una alarma de temperatura del transformador, comience con datos operativos seguros: registre la hora, la carga activa, las corrientes de fase, los voltajes, la temperatura ambiente, el estado de los ventiladores y los valores de alarma. A continuación, inspeccione si hay flujo de aire bloqueado, ruido anormal, olor, daños en la envolvente y conexiones calientes visibles. La termografía infrarroja, realizada con controles de seguridad adecuados, es especialmente valiosa porque distingue un problema térmico general de uno o dos defectos concentrados.

Después, compare la condición actual con la información de referencia. ¿El transformador se energizó recientemente después de mantenimiento? ¿Se ha añadido un nuevo sistema de accionamiento, UPS, línea de producción o equipo de carga? ¿Falló el equipo de ventilación o se modificó la distribución de la sala? Un buen registro de mantenimiento a menudo identifica el cambio que hizo que una instalación antes aceptable comenzara a calentarse.

Si la temperatura sigue siendo alta después de confirmar el flujo de aire y las conexiones externas, evite el funcionamiento prolongado basándose únicamente en la suposición de que la carga está por debajo de 100 kVA. Solicite pruebas eléctricas y una revisión de ingeniería. Continuar operando ante un sobrecalentamiento inexplicado puede acelerar el envejecimiento del aislamiento y convertir una falla manejable en una interrupción del servicio.

Evite el sobrecalentamiento recurrente mediante disciplina de instalación y mantenimiento

La prevención más eficaz consiste en mantener una referencia útil: temperaturas de puesta en servicio, perfil de carga previsto, equilibrio de corriente de fase, ajuste de toma, registros de par e imágenes termográficas de conexiones en buen estado. Estas referencias facilitan la detección de cambios futuros. La limpieza programada y las comprobaciones de ventilación deben reflejar el entorno real del sitio, no solo un intervalo genérico de calendario.

Cuando se considere la sustitución o ampliación, revise todo el ciclo de servicio: voltaje aguas arriba, voltaje secundario, crecimiento de carga, fuentes de armónicos, condiciones ambientales interiores, requisitos de comportamiento frente al fuego y necesidades de monitoreo. Jinshida Electric Power Technology Co., Ltd. respalda aplicaciones de equipos de distribución para fabricación industrial, instalaciones comerciales, proyectos relacionados con redes eléctricas, sistemas de energía renovable e infraestructura. Para una instalación de transformador de 100 kVA, la pregunta útil no es simplemente si la placa de características es suficientemente grande, sino si el diseño seleccionado, la disposición de refrigeración y el entorno operativo son compatibles durante la vida útil del equipo.

Un transformador que se sobrecalienta con una carga aparentemente normal suele indicar un problema específico: calor atrapado, resistencia en una conexión, corriente distorsionada, falta de refrigeración, condiciones de voltaje inadecuadas o aislamiento deteriorado. Identifique dónde se concentra el calor, verifique lo que las mediciones eléctricas no muestran y corrija la causa raíz antes de confiar en una potencia nominal mayor como solución.
