Un transformateur de 100 kVA qui surchauffe sous charge normale doit faire l’objet d’une investigation rapide. La puissance indiquée sur la plaque signalétique peut sembler respectée, mais une température excessive peut néanmoins réduire la durée de vie de l’isolation, déclencher des alarmes, diminuer la capacité disponible et, à terme, entraîner une défaillance d’enroulement ou de connexion. Pour le personnel de maintenance, le point essentiel est simple : une « charge normale » relevée sur un appareil de mesure ne signifie pas toujours des conditions thermiques normales à l’intérieur du transformateur.

La chaleur est un sous-produit normal du fonctionnement d’un transformateur. Les pertes dans le noyau existent dès que l’appareil est sous tension, tandis que les pertes dans les enroulements augmentent avec le courant. Un transformateur en bon état est conçu pour dissiper cette chaleur dans les limites d’élévation de température spécifiées. La surchauffe commence lorsque les pertes deviennent anormalement élevées, que le refroidissement est insuffisant ou que la sollicitation électrique réelle diffère de ce que laisse supposer la lecture de charge.

La première réaction ne doit pas être de supposer que le transformateur est sous-dimensionné. La capacité peut faire partie du problème, mais ce n’est qu’une possibilité parmi d’autres. Un diagnostic pratique compare le courant de phase, la tension, les conditions ambiantes, la ventilation, la température des bornes, les enregistrements de protection et les caractéristiques de charge avant de déterminer si une réparation, un déclassement ou un remplacement est nécessaire.

Commencez par définir ce que signifie réellement une « charge normale »

Pour un transformateur triphasé de 100 kVA, le courant nominal dépend du côté de tension mesuré. À un secondaire de 0.4 kV, le courant à pleine charge est d’environ 144 A. Une valeur inférieure peut sembler acceptable, mais le courant seul ne reflète pas l’ensemble de la situation thermique. Le transformateur peut subir un déséquilibre de phase, des courants harmoniques, une mauvaise qualité de l’alimentation ou une température ambiante élevée qui n’avait pas été prise en compte lors de l’installation initiale.

Un relevé ponctuel de charge peut également être trompeur. Les contraintes thermiques se développent avec le temps. Un transformateur fonctionnant pendant plusieurs heures à un courant modéré dans un local électrique chaud et confiné peut être plus chaud qu’un autre brièvement chargé près de son niveau nominal dans un lieu frais et bien ventilé. Examinez le profil de charge sur un cycle de fonctionnement complet lorsque cela est possible, en particulier dans les installations avec changements d’équipe, démarrages de moteurs, charges de recharge ou équipements de procédé intermittents.

Il est également important de distinguer la température signalée. Un boîtier chaud, un point chaud localisé à une borne, une indication élevée de température d’enroulement et une température élevée du noyau ne renvoient pas exactement à la même cause fondamentale. Les décisions de maintenance deviennent beaucoup plus fiables lorsque l’emplacement de la chaleur est identifié avant toute intervention majeure.

Une ventilation limitée est souvent la cause la plus visible

Les transformateurs secs dépendent de l’air ambiant pour évacuer la chaleur. Des passages d’air obstrués par la poussière, des persiennes bloquées, des ouvertures de local insuffisantes, des murs proches, des chemins de câbles ou des matériaux entreposés peuvent tous réduire le débit d’air. Dans certains locaux électriques, le transformateur lui-même est en bon état, mais la température de la pièce augmente progressivement parce que la chaleur ne peut pas s’évacuer. Il en résulte une situation auto-aggravante : l’air chaud admis réduit l’efficacité du refroidissement, et le transformateur ajoute alors davantage de chaleur dans le local.

Une inspection sur site doit couvrir l’ensemble du cheminement de l’air plutôt que seulement l’avant du boîtier. Vérifiez que les ouvertures d’admission et d’évacuation sont propres, que les ventilateurs tournent dans le sens prévu et que l’air chaud rejeté n’est pas réaspiré vers le transformateur. Dans les installations industrielles poussiéreuses, les zones de traitement du ciment, les mines et les ateliers, les contaminants peuvent s’accumuler plus rapidement que ne le suggèrent les inspections visuelles de routine. Effectuez le nettoyage uniquement selon les procédures d’isolement appropriées et suivez les instructions du fabricant afin de ne pas endommager les surfaces isolantes et les composants sensibles.

La température ambiante est aussi importante que le débit d’air. Un appareil installé dans un local technique près de chaudières, de compresseurs ou d’équipements de procédé peut fonctionner dans des conditions très différentes des hypothèses de conception initiales. Si la surchauffe se produit principalement en été ou uniquement pendant les heures de pointe de production, l’environnement du local électrique doit être examiné avant de modifier la puissance nominale du transformateur.

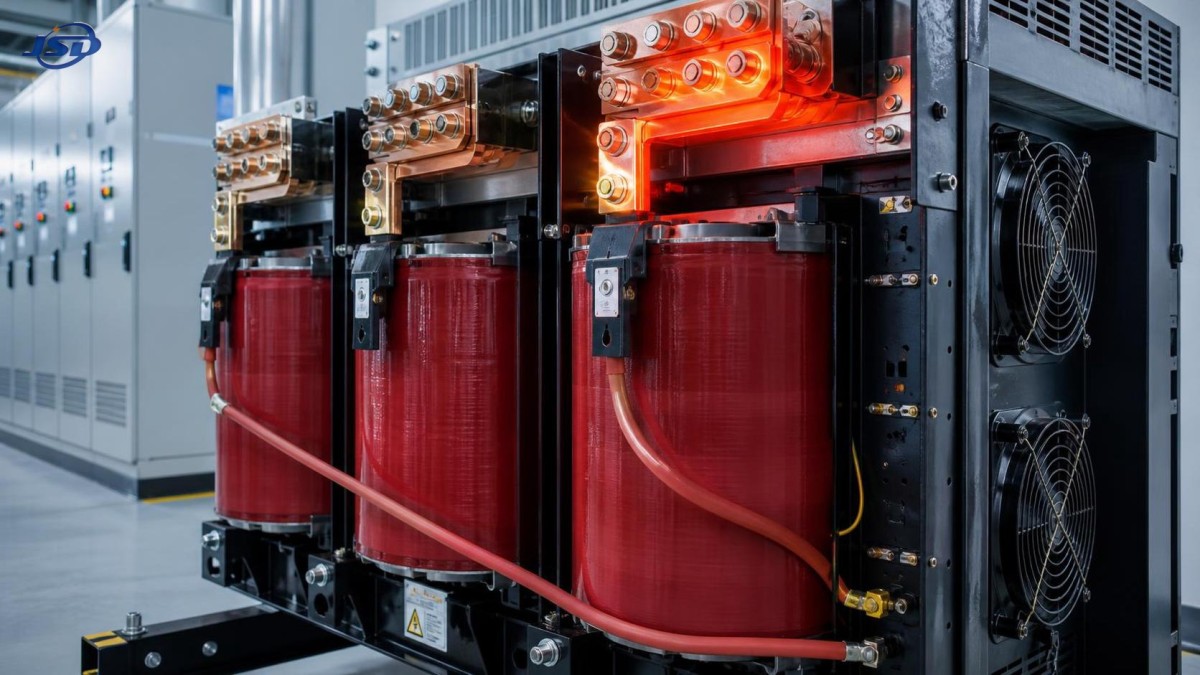

Les connexions desserrées créent une chaleur concentrée que les appareils de mesure de charge ne détectent pas

Une connexion desserrée ou oxydée augmente la résistance de contact. Même lorsque le courant du transformateur reste dans la plage prévue, la perte I²R en ce point unique peut devenir importante. Les bornes secondaires, les cosses de câble, les jonctions de jeux de barres, les liaisons de prises et les connexions de neutre sont des points d’inspection courants. Les signes d’alerte peuvent comprendre une décoloration, un durcissement de l’isolation, une odeur de brûlé, des températures de phase inégales ou un point chaud localisé détecté lors d’un contrôle infrarouge.

Ne considérez pas une borne chaude comme un simple problème de serrage. Le couple de serrage correct doit respecter la documentation applicable de l’équipement, et les surfaces de contact, la section du conducteur, le type de cosse ainsi que les signes de dommages thermiques doivent tous être évalués. Des resserrages répétés sans correction d’une connexion inadaptée ou endommagée peuvent masquer une défaillance en développement. Une cosse fortement surchauffée peut avoir perdu sa pression élastique ou transmis de la chaleur à la structure de la borne ; son remplacement est souvent la décision la plus sûre.

Le déséquilibre de phase mérite la même attention. Une phase peut transporter beaucoup plus de courant en raison de charges monophasées inégalement réparties, d’un circuit en aval défectueux ou d’une configuration de connexion incorrecte. Le kVA total du transformateur peut sembler raisonnable alors qu’une section d’enroulement est surchargée. Comparez les courants des trois phases dans des conditions de fonctionnement stables et examinez le tableau de distribution en aval si le déséquilibre persiste.

Les harmoniques et les charges déformées peuvent augmenter les pertes dans les enroulements

Les installations modernes alimentent souvent des charges non linéaires : variateurs de vitesse, systèmes UPS, redresseurs, éclairage LED, équipements de soudage, chargeurs de batteries et alimentations informatiques. Ces charges peuvent introduire des courants harmoniques qui augmentent les pertes supplémentaires dans les enroulements, les conducteurs de liaison et les parties structurelles. Une lecture de courant standard peut ne pas révéler le contenu harmonique responsable de l’échauffement supplémentaire.

Cela est particulièrement pertinent lorsqu’un transformateur de 100 kVA auparavant stable commence à chauffer après la modernisation d’une installation. Le transformateur n’a peut-être pas changé, mais la charge, si. Une évaluation de la qualité de l’alimentation peut aider à identifier la distorsion harmonique totale, la charge du neutre, la distorsion de forme d’onde et les rangs harmoniques susceptibles de nécessiter un déclassement, un filtrage, une répartition de charge révisée ou un transformateur conçu pour cette sollicitation. Évitez de supposer qu’un faible facteur de puissance provoque à lui seul une surchauffe ; le courant réel, la forme d’onde, les pertes et la conception thermique doivent être évalués ensemble.

Pour les installations présentant un contenu harmonique élevé ou un espace intérieur limité, la sélection des équipements doit inclure le mode de refroidissement, le système d’isolation, les valeurs de pertes et le dispositif de surveillance de température, et pas seulement la puissance nominale en kVA. Jinshida Electric Power Technology Co., Ltd. applique cette approche fondée sur les projets dans les applications de distribution électrique, en associant revue technique, contrôle de fabrication et exigences pratiques d’exploitation plutôt que de considérer la capacité comme le seul critère de sélection.

Les défaillances du système de refroidissement peuvent être intermittentes

Lorsqu’un refroidissement par air forcé est installé, des ventilateurs défaillants, un câblage de ventilateur endommagé, des commandes thermostatiques défectueuses ou des réglages incorrects du contrôleur de température peuvent laisser le transformateur fonctionner sans la capacité de refroidissement prévue par la conception. Comme les ventilateurs peuvent ne fonctionner qu’après atteinte d’un seuil de température, une inspection rapide dans des conditions fraîches peut ne pas révéler la défaillance. Examinez l’historique des alarmes et observez la séquence de fonctionnement des ventilateurs pendant une période d’exploitation contrôlée lorsque cela est autorisé.

Les capteurs de température doivent également être considérés comme des éléments de maintenance. Un capteur défaillant peut soit générer une fausse alarme, soit, plus gravement, empêcher le bon fonctionnement du refroidissement et de la logique de déclenchement. Comparez les relevés du contrôleur avec des mesures étalonnées lorsque les procédures du site le permettent. Si un capteur diffère systématiquement des autres, examinez son emplacement, son câblage, l’entrée du contrôleur et la possibilité d’un véritable point chaud localisé dans l’enroulement.

Par exemple, la gamme SCB10-12 de la ligne detransformateurs de distribution secs en résine moulée 10kV est disponible de 30 à 2500 kVA et peut être équipée d’une protection et d’un contrôle de température. Sa capacité de fonctionnement déclarée en air forcé atteint 120% de la charge nominale dans les conditions pertinentes, mais cela ne doit jamais être interprété comme une autorisation de négliger la ventilation du local, les contrôles des capteurs ou la maintenance des ventilateurs. La capacité en air forcé est une configuration d’exploitation définie, et non un substitut à la rigueur thermique.

Les conditions de tension et les pertes internes ne doivent pas être négligées

Une surtension prolongée peut augmenter le flux du noyau et les pertes dans le noyau, entraînant un échauffement à vide plus élevé même lorsque la charge secondaire est faible. Une position de prise incorrecte, une modification des conditions d’alimentation en amont ou une erreur de mise en service peuvent y contribuer. Mesurez les tensions primaire et secondaire, vérifiez la prise sélectionnée par rapport à l’alimentation réelle et comparez les résultats avec la documentation du transformateur. Les changements de prise doivent être effectués uniquement avec l’isolement requis et selon des procédures approuvées.

Les défauts internes sont moins fréquents que les problèmes de ventilation ou de connexion, mais exigent une attention sérieuse. Une isolation détériorée, le déplacement d’enroulements après un incident de défaut, les décharges partielles, une mauvaise imprégnation ou intégrité du moulage, ainsi que les dommages causés par l’humidité ou la contamination peuvent générer des pertes anormales et des points chauds. Un bruit inhabituel, une température qui augmente rapidement avec une charge relativement stable, des alarmes d’isolation répétées ou des signes de cheminement électrique doivent conduire l’investigation au-delà du nettoyage et du serrage de routine.

Pour les unités en résine moulée, une inspection visuelle peut révéler des fissures, une contamination de surface ou des traces de cheminement électrique, mais elle ne peut pas confirmer toutes les conditions internes. Les essais de résistance d’isolement, la comparaison de résistance des enroulements, les essais de rapport de transformation, la thermographie et d’autres travaux de diagnostic doivent être sélectionnés par du personnel qualifié en fonction du type de transformateur, de la fenêtre d’arrêt et du mode de défaillance suspecté. Les résultats d’essai sont plus utiles lorsqu’ils sont comparés aux enregistrements antérieurs de mise en service ou de maintenance plutôt que considérés isolément.

Une séquence pratique de dépannage

Lorsqu’une alarme de température de transformateur se produit, commencez par relever les données d’exploitation en toute sécurité : notez l’heure, la charge active, les courants de phase, les tensions, la température ambiante, l’état des ventilateurs et les valeurs d’alarme. Inspectez ensuite les obstructions du flux d’air, les bruits anormaux, les odeurs, les dommages au boîtier et les connexions chaudes visibles. La thermographie infrarouge, réalisée avec des mesures de sécurité appropriées, est particulièrement utile car elle distingue un problème thermique étendu d’un ou deux défauts concentrés.

Comparez ensuite l’état actuel avec les informations de référence. Le transformateur a-t-il été récemment mis sous tension après une maintenance ? Un nouveau système d’entraînement, UPS, une ligne de production ou un équipement de recharge a-t-il été ajouté ? L’équipement de ventilation est-il tombé en panne ou l’aménagement du local a-t-il été modifié ? Un bon registre de maintenance identifie souvent le changement qui a fait chauffer une installation auparavant acceptable.

Si la température reste élevée après confirmation du débit d’air et des connexions externes, évitez un fonctionnement prolongé fondé uniquement sur l’hypothèse que la charge est inférieure à 100 kVA. Faites remonter le cas pour des essais électriques et une revue technique. Continuer à fonctionner malgré une surchauffe inexpliquée peut accélérer le vieillissement de l’isolation et transformer un défaut gérable en arrêt de service.

Prévenez les surchauffes répétées par une installation et une maintenance rigoureuses

La prévention la plus efficace consiste à maintenir une référence exploitable : températures de mise en service, profil de charge attendu, équilibre des courants de phase, réglage de prise, relevés de couple de serrage et images thermographiques de connexions saines. Ces références facilitent la détection des changements futurs. Les nettoyages programmés et les contrôles de ventilation doivent refléter l’environnement réel du site, et non seulement un intervalle calendaire générique.

Lorsqu’un remplacement ou une extension est envisagé, examinez l’ensemble du cycle de service : tension en amont, tension secondaire, croissance de charge, sources harmoniques, conditions ambiantes intérieures, exigences de performance au feu et besoins de surveillance. Jinshida Electric Power Technology Co., Ltd. prend en charge les applications d’équipements de distribution pour la fabrication industrielle, les installations commerciales, les projets liés au réseau, les systèmes d’énergie renouvelable et les infrastructures. Pour une installation de transformateur de 100 kVA, la question utile n’est pas simplement de savoir si la plaque signalétique est suffisamment grande, mais si la conception sélectionnée, le dispositif de refroidissement et l’environnement d’exploitation sont compatibles pendant toute la durée de service de l’équipement.

Un transformateur qui surchauffe sous une charge apparemment normale signale généralement un problème précis : chaleur piégée, résistance au niveau d’une connexion, courant déformé, refroidissement absent, conditions de tension inadaptées ou isolation détériorée. Identifiez l’endroit où la chaleur est concentrée, vérifiez ce que les mesures électriques ne montrent pas et corrigez la cause fondamentale avant de considérer une puissance nominale plus élevée comme la solution.
