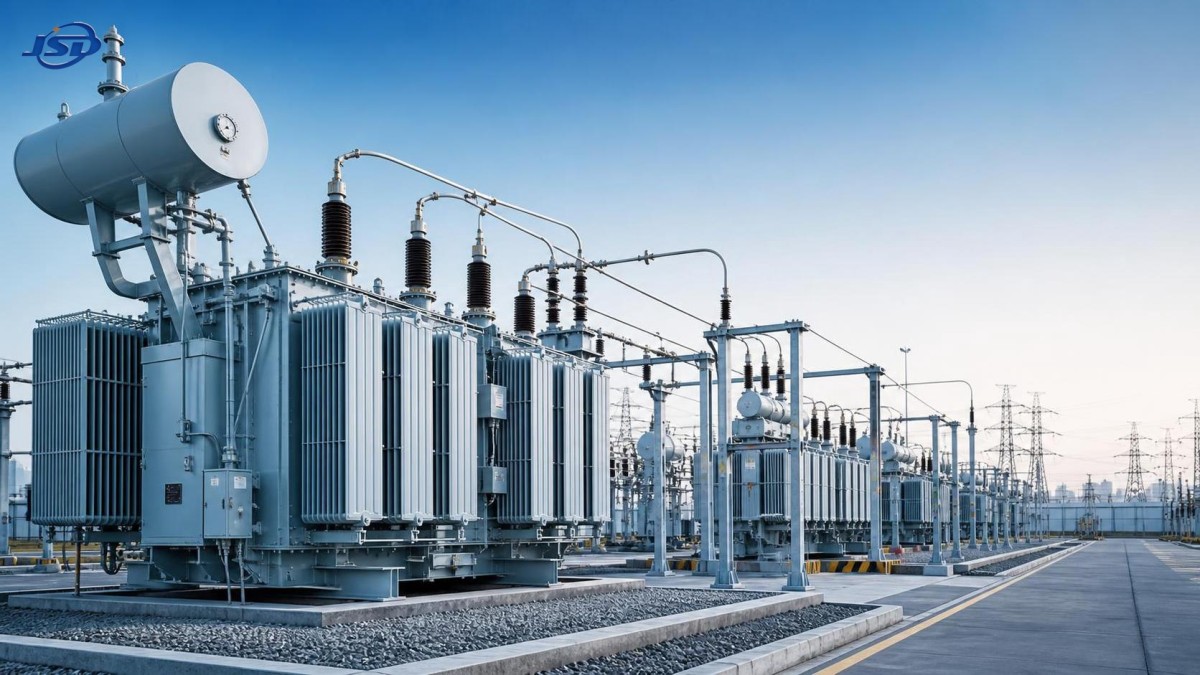

Выбор силового трансформатора для пиковых нагрузок, надежности сети и расширения

Вопрос выбора шире, чем номинальная мощность на шильдике

Выбор силового трансформатора — это не просто сопоставление номиналов кВА или МВА с прогнозируемой нагрузкой. Для операторов электросетей, промышленных застройщиков, инфраструктурных инвесторов и лиц, принимающих решения в EPC-проектах, трансформатор находится в точке пересечения роста спроса, надежности сети, срока службы актива и рационального использования капитала. Агрегат, который кажется достаточно мощным в плановой таблице, все же может стать ограничением, если его система охлаждения, импеданс, диапазон ответвлений, система изоляции, условия площадки или план поставки не соответствуют фактической рабочей среде.

Поэтому практический вопрос состоит не в том: «Какой размер трансформатора нужен сегодня?» Он звучит так: «Какая конфигурация трансформатора обеспечит ожидаемый рабочий цикл, сохранит приемлемую непрерывность электроснабжения и оставит реалистичные возможности для расширения без создания неоправданных затрат в течение жизненного цикла?» Это различие особенно важно там, где пиковый спрос растет быстрее среднего, где возобновляемая генерация меняет потоки мощности или где последствия отключения имеют существенное коммерческое значение.

Лицам, принимающим решения, следует рассматривать выбор трансформатора как решение в области управления сетью и активами. Правильный выбор зависит от того, как будет нагружаться трансформатор, что произойдет при аварийной ситуации, насколько быстро может меняться нагрузка и имеются ли на окружающей подстанции место и возможности защиты для будущего развития.

Начинайте с профиля нагрузки, а не с годового прогноза потребления энергии

Годовое потребление может скрывать условия, определяющие нагрузку на трансформатор. Объект может иметь умеренное годовое энергопотребление, но создавать кратковременные повторяющиеся пики, которые ускоряют тепловое старение и ограничивают эксплуатационную гибкость. Электрифицированные промышленные процессы, объекты с интенсивной обработкой данных, железнодорожные системы, зарядные хабы, ирригационные нагрузки и многофункциональные комплексы обычно имеют профили спроса, значительно менее стабильные, чем предполагают традиционные плановые допущения.

Надежный процесс выбора начинается с интервальных данных о нагрузке, если они доступны. Если проект новый, планировщикам следует сформировать несколько обоснованных сценариев спроса, а не полагаться на единственное «ожидаемое» значение нагрузки:

• Нормальный эксплуатационный спрос, включая сезонные изменения и прогнозируемое разнообразие нагрузок.
• Гарантированная пиковая нагрузка при реалистичных условиях высокого потребления.
• Аварийная нагрузка, когда другой трансформатор, фидер или распределенный ресурс недоступен.
• Условия резкого изменения нагрузки, вызванные пусками промышленного оборудования, изменениями солнечной генерации, зарядкой аккумуляторов или крупными объемами гибкого спроса.
• Нагрузка при расширении, разделенная на подтвержденную и предполагаемую нагрузку.

Такой подход предотвращает распространенную ошибку при закупках: приобретение оборудования под среднюю будущую нагрузку с предположением, что система охлаждения и кратковременная перегрузочная способность решат проблему пиков. Аварийная и циклическая нагрузка может быть технически допустимой при определенных условиях, но это не бесплатная мощность. Она влияет на старение изоляции, приоритеты технического обслуживания и доступный запас при высокой температуре окружающей среды или выводе параллельного агрегата из работы.

Исследования нагрузки должны выявлять как величину, так и продолжительность пиковых событий. Трансформатор, испытывающий один краткий вечерний зимний пик, имеет иные требования к конструкции, чем агрегат, работающий вблизи своего теплового предела по несколько часов ежедневно в течение жаркого сезона. Последний случай может оправдывать применение более крупного агрегата, усиленного охлаждения, другого профиля нагрузки или меры управления спросом на уровне сети.

Также важно различать присоединенную мощность потребителей и совпадающий спрос. Присоединенная нагрузка полезна для определения масштаба возможного расширения, однако ее не следует заменять оценкой спроса, основанной на коэффициенте одновременности. Обратная ошибка не менее рискованна: применять исторические коэффициенты разнообразия к проекту, в котором зарядка EV, электрическое отопление, накопители энергии или синхронизированное промышленное оборудование на практике снижают разнообразие нагрузок.

Пиковую мощность необходимо оценивать вместе с надежностью

Трансформатор с более высоким номиналом не делает сеть автоматически более надежной. Надежность зависит от трансформатора, а также от схемы подстанции, конфигурации шин, альтернативных фидеров, координации защит, стратегии резервирования и времени, необходимого для восстановления электроснабжения после отказа. Один крупный агрегат может быть эффективен с точки зрения капитальных затрат, однако он способен создать точку отказа с тяжелыми последствиями, если отсутствуют альтернативное питание или план замены.

Для критических нагрузок ключевой вопрос часто заключается в том, может ли проект соответствовать критерию N-1, то есть обеспечить управление ситуацией при отказе одного крупного компонента без недопустимого перерыва. Решение может включать два параллельно работающих трансформатора, нормально разомкнутую сетевую перемычку, возможность использования мобильного трансформатора, селективное отключение нагрузки или договорные резервные соглашения. Оптимальная конфигурация определяется допустимостью отключения, а не общим предпочтением одного большого трансформатора или двух меньших.

Особого внимания заслуживают схемы параллельной работы трансформаторов. Они могут повысить эксплуатационную устойчивость и упростить поэтапное расширение, но только при совместимости коэффициента трансформации, группы соединения, характеристик импеданса, настроек ответвлений и схем защиты. Неправильное согласование может вызывать уравнительные токи или неравномерное распределение нагрузки. Покупателям не следует предполагать, что два агрегата с в целом сходными номиналами будут хорошо работать параллельно без инженерной проверки.

Оценка надежности должна также учитывать ремонтопригодность. Следует рассмотреть доступ для осмотра, отбора проб масла, замены вводов, обслуживания охлаждающего оборудования, испытаний реле и последующего демонтажа трансформатора. Технически обоснованный трансформатор может стать эксплуатационным бременем, если планировка площадки делает стандартные работы затруднительными или серьезную замену практически невозможной.

Тепловая конструкция и изоляция — решения на весь жизненный цикл

Мощность трансформатора неразрывно связана с его тепловым поведением. Температура наиболее нагретой точки обмотки, температура верхних слоев масла, условия окружающей среды, режим охлаждения и система изоляции совместно влияют на величину нагрузки, которую может нести агрегат, и на скорость старения его изоляции. Во многих проектах актуальная задача заключается не в номинальной нагрузке, а в повторяющейся работе при высокой температуре в периоды, когда сеть меньше всего способна переносить отключение.

В спецификациях на закупку должны быть четко определены ожидаемый диапазон температуры окружающей среды, высота над уровнем моря, уровень загрязнения, солнечное воздействие, условия вентиляции и схема установки. Внутренние трансформаторные помещения, закрытые подстанции, прибрежные площадки, пустынные установки и высокогорные проекты могут предъявлять совершенно разные требования. Стандартная конструкция может потребовать снижения номинальных параметров или адаптации под конкретный проект.

Обозначение охлаждения следует воспринимать как эксплуатационное допущение, а не как маркировку. Естественное охлаждение имеет меньше движущихся компонентов, но обеспечивает меньший эксплуатационный резерв. Принудительное воздушное или масляное охлаждение может увеличить мощность и повысить гибкость нагрузки, однако оно добавляет вентиляторы, насосы, системы управления, потребность во вспомогательном питании и дополнительные точки технического обслуживания. При принятии решения следует учитывать последствия отказа охлаждающего оборудования и способ интеграции сигналов тревоги в систему мониторинга оператора.

Выбор изоляции должен быть связан с ожидаемым сроком службы и режимом нагрузки. Лицам, принимающим решения, не требуется самостоятельно задавать каждую деталь материалов, но они должны требовать от поставщиков разъяснения основы теплового проектирования, допустимых допущений по нагрузке и подтверждений, обосновывающих предлагаемую систему изоляции. Более низкая первоначальная стоимость не является убедительным преимуществом, если она основана на агрессивных эксплуатационных допущениях, оставляющих небольшой запас для летних пиков, аварийной нагрузки или отложенного расширения.

Эффективность следует оценивать в контексте фактического режима работы

Оценка потерь часто чрезмерно упрощается. Потери холостого хода возникают всегда, когда трансформатор находится под напряжением, тогда как потери нагрузки возрастают пропорционально квадрату тока. Для трансформатора, обслуживающего слабо нагруженную, но постоянно находящуюся под напряжением сеть, с экономической точки зрения могут быть важнее потери холостого хода. Для сильно нагруженного промышленного или городского трансформатора может быть оправдано пристальное внимание к потерям нагрузки, конструкции проводников и эффективности охлаждения.

Надлежащим критерием сравнения является стоимость жизненного цикла, а не только цена приобретения. Такая оценка должна включать ожидаемую энергию потерь в течение рабочего профиля, допущения по стоимости электроэнергии, методологию капитализации потерь там, где она применяется, требования к техническому обслуживанию, риски отключений и ожидаемый срок службы. Если в тендере используется формула капитализации потерь, всех участников следует оценивать по одинаковым исходным данным; в противном случае технически более совершенная конструкция может выглядеть дороже лишь из-за непоследовательного сравнения.

Не существует универсально «наиболее эффективного» силового трансформатора. Правильная конструкция зависит от коэффициента нагрузки, продолжительности пиков, рабочего напряжения и стоимости энергии. Лица, принимающие решения, должны просить поставщиков указать гарантированные потери при установленных условиях и пояснить, применимы ли заявленные показатели к предполагаемому положению ответвления и состоянию охлаждения. Неоднозначные данные о потерях создают предотвратимые споры после поставки.

Регулирование напряжения, импеданс и защита не могут быть оставлены на позднюю стадию проектирования

Коэффициент трансформации и номинальная мощность — это лишь начало. Выбор переключателя ответвлений влияет на способность трансформатора поддерживать напряжение на стороне нагрузки при изменении условий нагрузки и питания. Переключатели ответвлений без возбуждения могут подходить для стабильных систем, где регулировки выполняются редко. Переключатели ответвлений под нагрузкой обеспечивают эксплуатационную гибкость там, где напряжение необходимо регулировать при изменяющихся условиях, но они добавляют механическую сложность и требуют определенной стратегии технического обслуживания.

Импеданс имеет не менее важное значение. Он влияет на ток короткого замыкания, падение напряжения, параллельную работу и функционирование систем защиты. Более высокий импеданс может способствовать ограничению уровней токов короткого замыкания, но способен ухудшить регулирование напряжения. Более низкий импеданс может поддерживать характеристики напряжения, но повышать нагрузку при коротком замыкании на распределительное устройство. Это системный компромисс, а не выбор, касающийся только трансформатора.

До окончательного утверждения спецификации проектная группа должна завершить или обновить исследования потоков мощности, коротких замыканий, координации защит и заземления. Эти исследования должны отражать вероятные сценарии расширения, а не только первый день эксплуатации. Модернизация систем защиты или замена распределительного устройства вследствие недооценки токов короткого замыкания может свести на нет кажущуюся экономию от выбора недорогого трансформатора.

Цифровой мониторинг также нуждается в практическом экономическом обосновании. Индикаторы температуры обмоток, мониторинг температуры масла, интерфейсы анализа растворенных газов, мониторинг вводов и дистанционная связь могут повысить осведомленность о состоянии оборудования, особенно для критически важных или труднодоступных активов. Однако данные имеют ценность только в том случае, если у организации определены пороговые значения, ответственность и рабочие процессы для принятия мер на их основе. Комплект мониторинга, не связанный с решениями по техническому обслуживанию, превращается в дорогостоящую функцию отчетности.

Планирование расширения означает сохранение вариантов, а не приобретение максимальной мощности

Избыточное строительство может заморозить капитал, увеличить потери холостого хода и усложнить монтаж. Недостаточное строительство может вынудить к нарушающей работу замене до того, как актив обеспечит разумную отдачу. Более дисциплинированный подход состоит в определении того, какие допущения по расширению достаточно достоверны, чтобы влиять на сегодняшнее проектирование, а какие следует учесть через пространство, ошиновку, фундаменты, кабельные трассы и меры защиты вместо немедленного увеличения мощности трансформатора.

Например, подстанция может быть первоначально спроектирована для одного трансформатора с резервированием второй ячейки трансформатора, пропускной способности кабельной траншеи, панелей защиты и расширений шин для будущего агрегата. Это может быть экономически более рациональным, чем установка конечной мощности в первый день, особенно если рост нагрузки зависит от неопределенного привлечения арендаторов или поэтапных промышленных инвестиций.

Распределенные энергетические ресурсы могут изменить расчет расширения. Солнечная генерация и накопители на стороне потребителя могут сократить дневной импорт, но увеличить требования к двунаправленному потоку мощности, изменить время пиков или создать новый ночной спрос на зарядку. В жилых и небольших коммерческих объектах компактное решение, такое как настенная аккумуляторная батарея LiFePO4 51.2V для хранения энергии, может помочь потребителю перенести ограниченный локальный спрос или поддержать резервные нагрузки. Ее роль не следует путать с планированием мощности на уровне подстанции: батарея емкостью 5.12 kWh является ресурсом на стороне потребителя, и ее практическое влияние зависит от настроек инвертора, продолжительности разряда, агрегации и совпадения локальных пиков.

Это различие приобретает все большее значение. Распределенные накопители могут отложить усиление сети в отдельных местах, но только там, где энергокомпания может надежно прогнозировать, контрактовать или контролировать ресурс в периоды ограничений. Плановый зачет мощности должен основываться на подтвержденной доступности и правилах эксплуатации, а не на суммарных номинальных значениях установленных батарей.

Оценка поставщика должна проверять способность к исполнению

Закупка трансформаторов связана с рисками, которые не видны в техническом паспорте. Производственные мощности, контроль проектирования, прослеживаемость материалов, обеспечение качества, возможности испытаний, планирование перевозки и оперативность выездного сервиса влияют на то, прибудет ли оборудование вовремя и будет ли оно работать в соответствии со спецификацией.

При оценке поставщика следует изучить предлагаемую конструкцию и способность производителя последовательно ее реализовать. Полезные вопросы включают:

• Какие стандарты проектирования и спецификации заказчика регулируют агрегат и где документированы отклонения?
• Как контролируются и отслеживаются электротехническая сталь сердечника, проводники, изоляционные материалы, вводы, переключатели ответвлений и охлаждающее оборудование?
• Какие приемо-сдаточные, типовые или специальные испытания включены, и может ли покупатель присутствовать при критических испытаниях?
• Как трансформатор будет транспортироваться, храниться, собираться, при необходимости сушиться и вводиться в эксплуатацию на площадке?
• Каков порядок реагирования на дефекты, поставку запасных частей, техническую поддержку и гарантийные претензии?
• Какие допущения по срокам поставки зависят от компонентов с длительным сроком изготовления и какие риски для графика остаются?

Заводские приемочные испытания являются важной контрольной точкой, но не последним этапом обеспечения качества. Приемка на площадке, обращение с маслом, качество монтажа, контроль момента затяжки, испытания защит, заземление и документация по вводу в эксплуатацию непосредственно влияют на надежность в начальный период службы. Ответственность между производителем, EPC-подрядчиком, монтажной организацией и владельцем актива должна быть четко определена до прибытия оборудования на площадку.

Более эффективная система принятия решений

При покупке силового трансформатора наиболее обоснованным решением редко является агрегат с наивысшим номиналом, наименьшими заявленными потерями или самой низкой первоначальной ценой. Это конструкция, которая остается обоснованной при пиках спроса, повышении температуры окружающей среды, отказе одного элемента сети и изменении прогноза расширения.

Лицам, принимающим решения, следует требовать от каждого участника торгов краткое сопоставимое техническое обоснование: ожидаемый профиль нагрузки, требования при аварийной ситуации, тепловой запас, допущения по потерям, обоснование ответвлений и импеданса, соответствие стандартам, объем испытаний, план поставки и оценку стоимости жизненного цикла. Любое существенное допущение, которое не может быть подтверждено, следует отметить для рассмотрения, а не скрывать в сравнении заявок.

Когда эти допущения становятся прозрачными, выбор трансформатора в меньшей степени сводится к покупке компонента и в большей — к защите надежности и возможностей расширения энергосистемы, которую он обслуживает.
