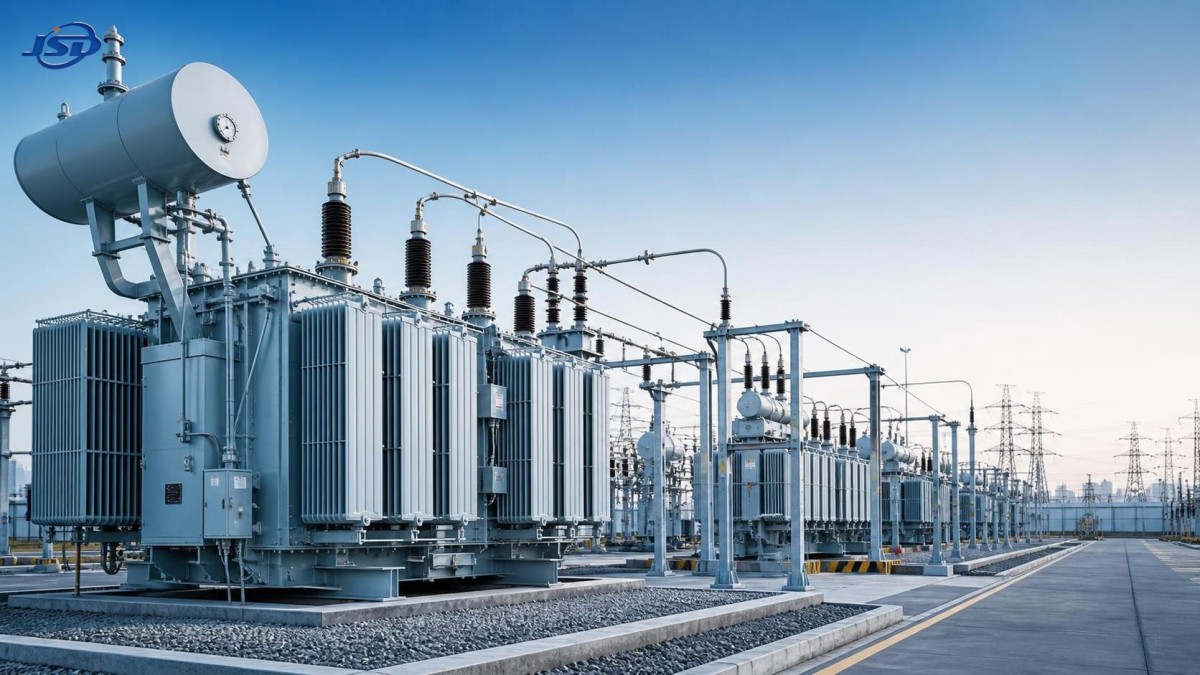

Selección de transformadores de potencia para cargas pico, fiabilidad de la red y expansión

La cuestión de la selección es más importante que la capacidad de placa

Seleccionar un transformador de servicios públicos no consiste simplemente en hacer coincidir las clasificaciones de kVA o MVA con una carga prevista. Para los operadores de servicios públicos, desarrolladores industriales, inversores en infraestructura y responsables de decisiones de EPC, el transformador se sitúa en el punto donde convergen el crecimiento de la demanda, la fiabilidad de la red, la vida útil de los activos y la disciplina de capital. Una unidad que parece tener una clasificación adecuada en una hoja de cálculo de planificación puede convertirse aun así en una limitación si su disposición de refrigeración, impedancia, rango de tomas, sistema de aislamiento, condiciones del emplazamiento o plan de entrega no se ajustan al entorno operativo real.

Por lo tanto, la pregunta práctica no es: «¿Qué tamaño de transformador se necesita hoy?». Es: «¿Qué configuración de transformador respaldará el ciclo de trabajo previsto, mantendrá una continuidad de servicio aceptable y dejará opciones realistas para la ampliación sin generar costes innecesarios durante el ciclo de vida?». Esta distinción es especialmente importante cuando la demanda máxima crece más rápido que la demanda media, cuando la generación renovable modifica el flujo de carga o cuando las consecuencias de una interrupción son comercialmente significativas.

Los responsables de la toma de decisiones deben considerar la selección del transformador como una decisión de gestión de red y activos. La elección correcta depende de cómo se cargará el transformador, qué ocurre durante una contingencia, con qué rapidez puede cambiar la carga y si la subestación circundante dispone de espacio y capacidad de protección para desarrollos futuros.

Comience por el perfil de carga, no por la previsión anual de energía

El consumo anual puede ocultar las condiciones que determinan el esfuerzo del transformador. Un emplazamiento puede tener un uso energético anual moderado y, aun así, imponer picos breves y repetidos que aceleran el envejecimiento térmico y limitan la flexibilidad operativa. Los procesos industriales electrificados, las instalaciones intensivas en datos, los sistemas ferroviarios, los centros de carga, las cargas de riego y los desarrollos de uso mixto suelen presentar perfiles de demanda mucho menos estables de lo que sugieren las hipótesis convencionales de planificación.

Un proceso de selección creíble comienza con datos de carga por intervalos cuando están disponibles. Cuando el proyecto es nuevo, los planificadores deben elaborar varios escenarios de demanda defendibles en lugar de basarse en una única cifra de carga «prevista»:

• Demanda de funcionamiento normal, incluidas las variaciones estacionales y la diversidad de carga prevista.
• Demanda máxima firme en condiciones creíbles de alto uso.
• Carga de contingencia cuando otro transformador, alimentador o recurso distribuido no está disponible.
• Condiciones de rampa provocadas por arranques industriales, cambios en la producción solar, carga de baterías o grandes bloques de demanda flexible.
• Demanda de ampliación, diferenciando entre carga comprometida y carga especulativa.

Este enfoque evita un error común de adquisición: comprar para la carga futura media suponiendo que la refrigeración y la capacidad de sobrecarga de corta duración resolverán el problema de los picos. La carga de emergencia y cíclica puede ser técnicamente aceptable bajo condiciones definidas, pero no es capacidad gratuita. Afecta al envejecimiento del aislamiento, a las prioridades de mantenimiento y al margen disponible cuando la temperatura ambiente es alta o una unidad en paralelo está fuera de servicio.

Los estudios de carga deben identificar tanto la magnitud como la duración de los eventos de demanda máxima. Un transformador que experimenta un breve pico durante una tarde de invierno tiene requisitos de diseño distintos a los de uno que opera cerca de su límite térmico durante horas cada día a lo largo de una temporada calurosa. Este último puede justificar una unidad de mayor tamaño, refrigeración mejorada, un perfil de carga diferente o una medida de gestión de la demanda a nivel de red.

También es importante distinguir la capacidad conectada por el cliente de la demanda coincidente. La carga conectada es útil para identificar la escala de una posible ampliación, pero no debe sustituir una evaluación de la demanda basada en la diversidad. El error inverso es igualmente arriesgado: aplicar factores históricos de diversidad a un desarrollo en el que la carga de vehículos eléctricos, la calefacción eléctrica, el almacenamiento o los equipos industriales sincronizados reducen la diversidad en la práctica.

La capacidad máxima debe evaluarse junto con la fiabilidad

Un transformador con una clasificación más alta no hace automáticamente que una red sea más fiable. La fiabilidad depende del transformador, pero también de la disposición de la subestación, la configuración de barras, las alternativas de alimentación, la coordinación de protecciones, la estrategia de repuestos y el tiempo necesario para restablecer el servicio tras un fallo. Una única unidad grande puede ser eficiente en términos de capital, pero puede crear un punto de fallo de graves consecuencias si no existe una fuente alternativa de suministro o un plan de sustitución.

Para las cargas críticas, la cuestión central suele ser si el diseño puede cumplir una condición N-1, lo que significa que la pérdida de un componente principal puede gestionarse sin una interrupción inaceptable. La respuesta puede implicar dos transformadores funcionando en paralelo, una conexión de red normalmente abierta, disposiciones para transformadores móviles, desconexión selectiva de carga o acuerdos contractuales de respaldo. La mejor configuración está determinada por la tolerancia a las interrupciones, no por una preferencia genérica por un transformador grande o dos más pequeños.

Los esquemas de transformadores en paralelo merecen especial atención. Pueden mejorar la resiliencia operativa y facilitar la ampliación por etapas, pero solo cuando la relación de tensión, el grupo vectorial, las características de impedancia, los ajustes de tomas y las disposiciones de protección son compatibles. Una mala correspondencia puede generar corrientes circulantes o una distribución desigual de la carga. Los compradores no deben asumir que dos unidades con clasificaciones ampliamente similares funcionarán bien en paralelo sin una revisión de ingeniería.

La evaluación de la fiabilidad también debe incluir la mantenibilidad. Considere el acceso para inspección, muestreo de aceite, sustitución de pasatapas, mantenimiento de equipos de refrigeración, pruebas de relés y eventual retirada del transformador. Un transformador técnicamente sólido puede convertirse en una carga operativa si la disposición del emplazamiento hace que el trabajo rutinario sea disruptivo o que una sustitución importante resulte poco práctica.

El diseño térmico y el aislamiento son decisiones de ciclo de vida

La capacidad del transformador es inseparable de su comportamiento térmico. La temperatura de punto caliente de los devanados, la temperatura superior del aceite, las condiciones ambientales, el modo de refrigeración y el sistema de aislamiento influyen conjuntamente en la carga que puede soportar la unidad y en la rapidez con que envejece su aislamiento. En muchos proyectos, el desafío relevante no es la carga nominal, sino el funcionamiento repetido a alta temperatura durante los periodos en que la red es menos capaz de tolerar una interrupción.

Las especificaciones de adquisición deben definir claramente el rango de temperatura ambiente previsto, la altitud, el nivel de contaminación, la exposición solar, las condiciones de ventilación y la disposición de instalación. Las salas interiores de transformadores, las subestaciones cerradas, los emplazamientos costeros, las instalaciones desérticas y los proyectos a gran altitud pueden imponer restricciones muy diferentes. Un diseño estándar puede requerir reducción de potencia o adaptación específica al proyecto.

La designación de refrigeración debe interpretarse como una hipótesis operativa, no como una etiqueta. La refrigeración natural tiene menos componentes móviles, pero ofrece menor margen operativo. La refrigeración por aire forzado o aceite forzado puede aumentar la capacidad y mejorar la flexibilidad de carga, pero introduce ventiladores, bombas, controles, necesidades de alimentación auxiliar y puntos adicionales de mantenimiento. La decisión debe considerar las consecuencias del fallo del equipo de refrigeración y cómo se integran las alarmas en el sistema de supervisión del operador.

La selección del aislamiento debe estar vinculada a la vida útil esperada y al régimen de carga. Los responsables de la toma de decisiones no necesitan especificar por sí mismos cada detalle de los materiales, pero deben exigir a los proveedores que expliquen la base del diseño térmico, las hipótesis de carga permitidas y las pruebas que respaldan el sistema de aislamiento propuesto. Un coste inicial inferior no resulta convincente si se basa en hipótesis operativas agresivas que dejan poco margen para picos estivales, carga de contingencia o ampliaciones demoradas.

La eficiencia debe medirse en el contexto del servicio real

La evaluación de pérdidas se simplifica en exceso con frecuencia. Las pérdidas en vacío se producen siempre que el transformador está energizado, mientras que las pérdidas en carga aumentan con el cuadrado de la corriente. Un transformador que alimenta una red con baja carga pero energizada continuamente puede otorgar mayor importancia económica a las pérdidas en vacío. Un transformador industrial o urbano con alta carga puede justificar una atención detallada a las pérdidas en carga, al diseño de los conductores y a la eficiencia de refrigeración.

La comparación adecuada es el coste del ciclo de vida, no solo el precio de compra. Esta evaluación debe incluir la energía perdida prevista a lo largo del perfil operativo, las hipótesis de valoración de la electricidad, la metodología de capitalización de pérdidas cuando sea aplicable, los requisitos de mantenimiento, la exposición a interrupciones y la vida útil prevista. Si una licitación utiliza una fórmula de capitalización de pérdidas, todos los licitadores deben evaluarse con los mismos datos; de lo contrario, un diseño técnicamente mejor puede parecer más caro simplemente porque la comparación es incoherente.

No existe un transformador de servicios públicos «más eficiente» de forma universal. El diseño correcto depende del factor de carga, la duración de los picos, la tensión de operación y el coste de la energía. Los responsables de la toma de decisiones deben pedir a los proveedores que indiquen las pérdidas garantizadas en las condiciones de referencia y que expliquen si el rendimiento citado se aplica a la posición de toma y al estado de refrigeración previstos. Los datos ambiguos sobre pérdidas generan disputas evitables después de la entrega.

La regulación de tensión, la impedancia y la protección no pueden dejarse para el diseño final

La relación de tensión y la potencia nominal son solo el comienzo. La selección del cambiador de tomas influye en la capacidad del transformador para mantener la tensión aguas abajo a medida que cambian la carga y las condiciones de suministro. Los cambiadores de tomas sin carga pueden ser adecuados para sistemas estables en los que los ajustes son poco frecuentes. Los cambiadores de tomas bajo carga proporcionan flexibilidad operativa cuando la tensión debe regularse en condiciones cambiantes, pero aportan complejidad mecánica y requieren una estrategia de mantenimiento definida.

La impedancia es igualmente determinante. Afecta a la corriente de fallo, la caída de tensión, el funcionamiento en paralelo y el rendimiento de los sistemas de protección. Una impedancia mayor puede ayudar a limitar los niveles de fallo, pero puede empeorar la regulación de tensión. Una impedancia menor puede favorecer el rendimiento de tensión, pero puede aumentar la exigencia de cortocircuito sobre la aparamenta. Se trata de una compensación a nivel de sistema, no de una elección exclusiva del transformador.

Antes de finalizar la especificación, el equipo del proyecto debe completar o actualizar los estudios de flujo de carga, cortocircuito, coordinación de protecciones y puesta a tierra. Estos estudios deben reflejar escenarios probables de ampliación, no solo el primer día de operación. La modernización de sistemas de protección o la sustitución de aparamenta porque se subestimaron las exigencias de fallo pueden eliminar los aparentes ahorros de seleccionar un transformador de bajo coste.

La supervisión digital también requiere un caso de negocio práctico. Los indicadores de temperatura de devanados, la supervisión de temperatura del aceite, las interfaces de análisis de gases disueltos, la supervisión de pasatapas y las comunicaciones remotas pueden mejorar el conocimiento de las condiciones, especialmente para activos críticos o de difícil acceso. Sin embargo, los datos solo tienen valor si la organización cuenta con umbrales, responsabilidades y flujos de trabajo para actuar sobre ellos. Un paquete de supervisión que no está conectado con las decisiones de mantenimiento se convierte en una costosa función de generación de informes.

Planificar la ampliación significa preservar opciones, no comprar la máxima capacidad

La sobredimensión puede inmovilizar capital, aumentar las pérdidas en vacío y complicar la instalación. La subdimensión puede obligar a una sustitución disruptiva antes de que el activo haya aportado un valor razonable. El enfoque más disciplinado consiste en identificar qué hipótesis de ampliación son lo suficientemente creíbles como para influir en el diseño actual y cuáles deben acomodarse mediante espacio, barras, cimentaciones, rutas de cables y disposiciones de protección en lugar de capacidad inmediata del transformador.

Por ejemplo, una subestación puede diseñarse inicialmente para un transformador, reservando al mismo tiempo una bahía para un segundo transformador, capacidad de zanja para cables, paneles de protección y ampliaciones de barras para una unidad futura. Esto puede ser más racional desde el punto de vista económico que instalar la capacidad final desde el primer día, especialmente cuando el crecimiento de la carga depende de la incorporación incierta de inquilinos o de inversiones industriales por fases.

Los recursos energéticos distribuidos pueden modificar el cálculo de ampliación. La energía solar y el almacenamiento del lado del cliente pueden reducir la importación diurna, pero aumentar los requisitos de flujo de potencia bidireccional, cambiar el momento de los picos o crear nueva demanda de carga nocturna. En entornos residenciales y comerciales ligeros, una solución compacta como laBatería de almacenamiento de energía LiFePO4 de 51.2V para montaje en paredpuede ayudar a un cliente a desplazar una demanda local limitada o respaldar cargas de emergencia. Su función no debe confundirse con la planificación de capacidad a escala de subestación: una batería de 5.12 kWh es un recurso del lado del cliente, y su impacto práctico depende de los ajustes del inversor, la duración de descarga, la agregación y la coincidencia de los picos locales.

Esta distinción es cada vez más importante. El almacenamiento distribuido puede aplazar el refuerzo de la red en determinadas ubicaciones, pero solo cuando la empresa de servicios públicos puede prever, contratar o controlar de forma fiable el recurso durante periodos restringidos. El crédito de planificación debe basarse en la disponibilidad verificada y las reglas de operación, no en los totales de placa de las baterías instaladas.

La evaluación de proveedores debe comprobar la capacidad de ejecución

La adquisición de transformadores conlleva riesgos que no son visibles en la ficha técnica. La capacidad de fabricación, el control del diseño, la trazabilidad de materiales, el aseguramiento de la calidad, la capacidad de ensayo, la planificación del transporte y la capacidad de respuesta del servicio de campo afectan a que el equipo llegue a tiempo y funcione según lo especificado.

La evaluación de proveedores debe examinar el diseño propuesto y la capacidad del fabricante para ejecutarlo de manera consistente. Algunas preguntas útiles son:

• ¿Qué normas de diseño y especificaciones del cliente rigen la unidad, y dónde se documentan las desviaciones?
• ¿Cómo se controlan y trazan el acero del núcleo, los conductores, los materiales de aislamiento, los pasatapas, los cambiadores de tomas y los equipos de refrigeración?
• ¿Qué ensayos de rutina, de tipo o especiales se incluyen, y puede el comprador presenciar las pruebas críticas?
• ¿Cómo se transportará, almacenará, ensamblará, secará si es necesario y pondrá en servicio el transformador en el emplazamiento?
• ¿Cuál es el proceso de respuesta ante defectos, repuestos, soporte técnico y reclamaciones de garantía?
• ¿Qué hipótesis de plazo de entrega dependen de componentes de largo plazo y qué riesgos de programación permanecen?

Las pruebas de aceptación en fábrica son un punto de control importante, pero no constituyen el paso final de aseguramiento. La aceptación en sitio, la manipulación del aceite, la calidad de instalación, el control de par de apriete, las pruebas de protección, la puesta a tierra y los registros de puesta en servicio tienen un efecto directo sobre la fiabilidad en los primeros años. Las responsabilidades entre fabricante, contratista EPC, instalador y propietario del activo deben estar explícitas antes de que el equipo llegue al emplazamiento.

Un mejor marco de decisión

Para la compra de un transformador de servicios públicos, la decisión más sólida rara vez es la unidad con la clasificación más alta, la menor pérdida cotizada o el menor precio inicial. Es el diseño que sigue siendo defendible cuando los picos de demanda aumentan, las condiciones ambientales se vuelven más exigentes, falla un elemento de la red y cambia la previsión de ampliación.

Los responsables de la toma de decisiones deben exigir una base técnica breve y comparable de cada licitador: perfil de carga previsto, requisito de contingencia, margen térmico, hipótesis de pérdidas, justificación de tomas e impedancia, cumplimiento de normas, alcance de las pruebas, plan de entrega y visión del coste del ciclo de vida. Cualquier hipótesis importante que no pueda justificarse debe marcarse para revisión en lugar de ocultarse en la comparación de ofertas.

Cuando estas hipótesis se hacen visibles, la selección del transformador deja de consistir en comprar un componente y pasa a consistir en proteger la fiabilidad y las opciones de ampliación del sistema eléctrico al que presta servicio.
