Как системы охлаждения влияют на срок службы и эффективность силовых трансформаторов

Как системы охлаждения влияют на срок службы и эффективность силовых трансформаторов

Системы охлаждения напрямую определяют, сможет ли силовой трансформатор обеспечить расчетную эффективность, перегрузочную способность, срок службы изоляции и эксплуатационную надежность.

Для технических специалистов конструкцию охлаждения следует оценивать как ключевой фактор производительности, а не как второстепенное дополнение, выбираемое после определения электрических характеристик.

Трансформатор может соответствовать требованиям по напряжению, мощности и потерям на бумаге, но при недостаточной теплоотводящей способности все равно подвергаться ускоренному старению.

Системы охлаждения играют решающую роль в сроке службы, эффективности и эксплуатационной надежности силового трансформатора. Для технических специалистов понимание того, как масляные, воздушные и усовершенствованные схемы охлаждения регулируют температуру обмоток, необходимо при оценке тепловых характеристик, старения изоляции, нагрузочной способности и стоимости жизненного цикла. В этой статье рассматривается практическое влияние конструкции системы охлаждения трансформатора на долгосрочную ценность для энергосистемы.

Почему температура является критически важным фактором срока службы трансформатора

Каждый силовой трансформатор выделяет тепло при нормальной работе. Потери в сердечнике создают относительно постоянное тепло, тогда как потери в обмотках значительно возрастают с увеличением тока нагрузки.

Это тепло должно проходить от проводников и электротехнической стали через изоляцию, масло, поверхности бака, радиаторы и, наконец, передаваться окружающему воздуху.

Если этот тепловой путь ограничен, температура наиболее нагретой точки внутри обмотки повышается быстрее, чем показывает измеренная снаружи температура масла.

Температура горячей точки важна, поскольку целлюлозная изоляция химически стареет. По мере потери изоляцией механической прочности она становится менее способной выдерживать короткие замыкания, вибрацию и тепловые нагрузки.

Отраслевая практика обычно признает, что старение изоляции резко ускоряется при повышенной температуре. Даже умеренный длительный перегрев может существенно сократить ожидаемый срок службы трансформатора.

Поэтому система охлаждения предназначена не только для предотвращения немедленного отказа. Ее основная ценность заключается в сохранении состояния изоляции на протяжении десятилетий эксплуатации.

Техническим специалистам следует различать температуру верхних слоев масла и температуру горячей точки обмотки. Последняя, как правило, более значима при оценке риска старения изоляции.

Агрегат, работающий в допустимых пределах температуры верхних слоев масла, все же может испытывать чрезмерный нагрев горячих точек при плохой циркуляции масла, недостаточной конструкции каналов обмотки или низкой эффективности радиаторов.

Тепло также влияет на качество масла. Более высокие температуры масла ускоряют окисление, повышают кислотность, способствуют образованию шлама и со временем ухудшают теплообменные характеристики.

Это создает разрушительный цикл: ухудшенное масло менее эффективно передает тепло, что повышает рабочую температуру и ускоряет дальнейшее старение масла и изоляции.

Поэтому для распределительных и силовых трансформаторов с длительным сроком службы тепловые характеристики необходимо оценивать как совокупный вопрос изоляции, масла, механической конструкции и нагрузки.

Как способы охлаждения изменяют эксплуатационные возможности

Классификации систем охлаждения трансформаторов определяют изоляционную среду и способ ее циркуляции и отвода тепла в окружающую среду.

Для маслонаполненного оборудования распространенные конфигурации включают ONAN, ONAF, OFAF и OFWF. Каждая из них представляет собой различный баланс простоты, стоимости, мощности и управляемости.

ONAN означает естественную циркуляцию масла и естественное воздушное охлаждение. Тепло вызывает естественную циркуляцию масла, а радиаторы отводят тепло посредством естественной конвекции и излучения.

Поскольку такая конструкция не имеет охлаждающих вентиляторов или масляных насосов, ONAN механически проста и обычно обеспечивает высокую надежность при ограниченных требованиях к техническому обслуживанию.

Однако естественное охлаждение имеет ограниченную тепловую способность. При увеличении нагрузки или температуры окружающей среды температура масла и обмоток может быстро повышаться.

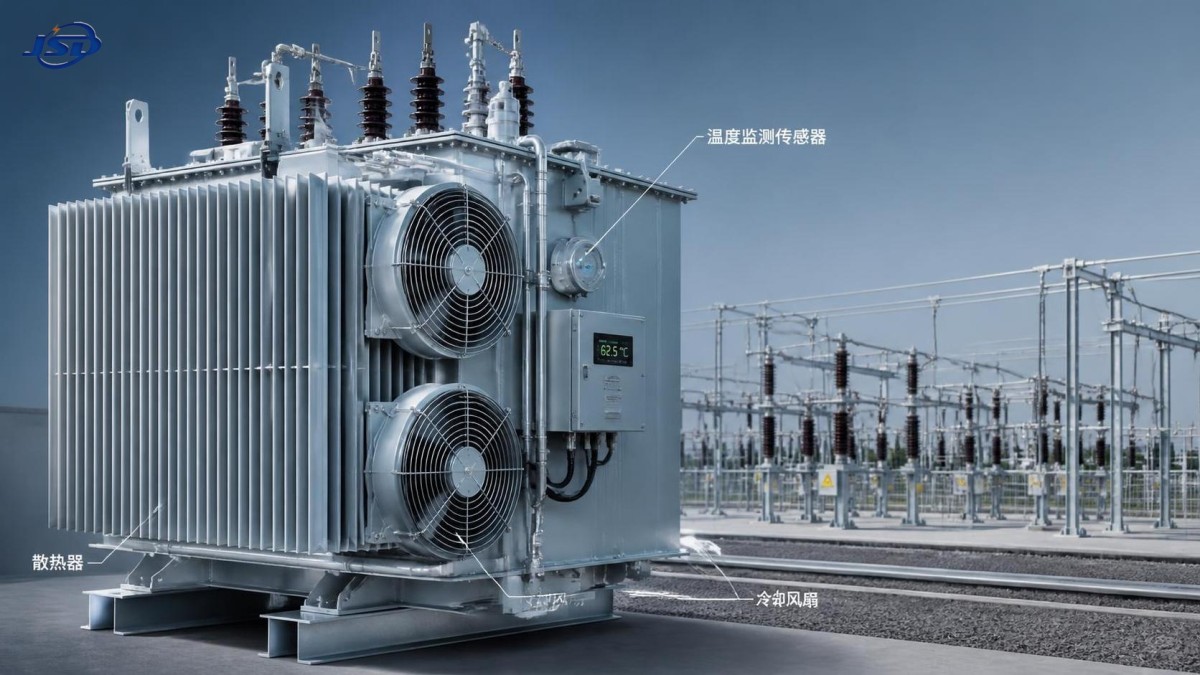

ONAF добавляет принудительное воздушное охлаждение с помощью вентиляторов радиатора. Масло по-прежнему циркулирует естественным образом, но поток воздуха от вентиляторов значительно улучшает теплоотдачу радиаторов.

Такая схема широко применяется, когда силовому трансформатору требуется более высокая кратковременная мощность без усложнения оборудования с принудительной циркуляцией масла.

Вентиляторы могут включаться по ступеням в зависимости от температуры масла или уровня нагрузки. Это снижает потребление вспомогательной энергии в периоды малой нагрузки, одновременно обеспечивая поддержку пикового спроса.

OFAF использует принудительную циркуляцию масла и принудительное воздушное охлаждение. Насосы перемещают масло по охлаждающему контуру, снижая тепловое сопротивление вокруг зон обмоток с высокими потерями.

Такие системы поддерживают более высокие номинальные мощности и более требовательные рабочие циклы, но включают дополнительные компоненты, требующие мониторинга, обслуживания и планирования действий при отказе.

Системы OFWF используют принудительное масляно-водяное охлаждение. Они обеспечивают высокую теплоотдачу там, где доступна водная инфраструктура и условия монтажа оправдывают большую сложность.

Сухие трансформаторы работают по иным принципам охлаждения, обычно с естественным или принудительным воздушным охлаждением. Их тепловые запасы, конструкция корпуса и условия окружающей среды требуют отдельной оценки.

Эффективность зависит от охлаждения, но не напрямую

Охлаждение не может устранить потери трансформатора. Потери в сердечнике и потери в меди по-прежнему определяются главным образом магнитной конструкцией, размером проводников, качеством материалов и уровнем нагрузки.

Однако охлаждение существенно влияет на температуру, при которой возникают эти потери, что сказывается на сопротивлении, вспомогательном энергопотреблении и доступной рабочей мощности.

Сопротивление обмоток возрастает по мере повышения температуры меди. Более высокое сопротивление приводит к большим потерям нагрузки, поэтому недостаточное охлаждение может несколько ухудшить эффективность при высокой нагрузке.

Разница может казаться небольшой за один час работы, но при непрерывных промышленных, возобновляемых и инфраструктурных нагрузках затраты энергии за весь срок службы могут быть значительными.

Принудительное охлаждение также потребляет энергию. Вентиляторы, насосы, системы управления и мониторинга создают вспомогательные потери, которые необходимо включать в реалистичную оценку эффективности.

Следовательно, наилучшим решением не всегда является наиболее мощная система охлаждения. Это конфигурация, соответствующая профилю нагрузки, условиям окружающей среды и приоритетам надежности.

Избыточно мощный комплекс принудительного охлаждения может увеличить капитальные затраты и паразитное энергопотребление без пропорциональной экономической выгоды для слабо нагруженного трансформатора.

И наоборот, выбор только естественного охлаждения для трансформатора с регулярно возникающим пиковым спросом может ограничить доступную мощность и увеличить затраты, связанные с тепловым старением.

Технические оценки должны сравнивать совокупную стоимость владения, включая потери холостого хода, потери нагрузки, вспомогательную энергию охлаждения, потребности в обслуживании и ожидаемый срок службы изоляции.

Для трансформаторов, обслуживающих переменную генерацию возобновляемой энергии, управление охлаждением также должно учитывать быстрые изменения нагрузки, а не основываться исключительно на фиксированном предположении о средней нагрузке.

Что проверять при оценке тепловой конструкции

Начните с фактического профиля нагрузки. Одной лишь среднегодовой нагрузки недостаточно, поскольку кратковременные, частые или сезонные пики могут определять воздействие на горячую точку обмотки.

По возможности запросите прогнозные почасовые данные или данные нагрузки по интервалам. Это покажет, требуется ли трансформатору непрерывная мощность, циклическая мощность или способность к редкой аварийной перегрузке.

Температура окружающей среды имеет не меньшее значение. Система охлаждения, проверенная в мягком климате, может обеспечивать недостаточный температурный запас при наружной установке в условиях высокой температуры.

Оцените максимальную температуру окружающей среды, воздействие солнечного излучения, высоту площадки над уровнем моря, ограничения вентиляции, концентрацию пыли и близость стен или соседних источников тепла.

Размещение трансформатора влияет на работу радиаторов. Ограниченные воздушные пути могут вызывать рециркуляцию горячего воздуха, уменьшая разность температур, необходимую для эффективного рассеивания тепла.

Для наружных маслонаполненных агрегатов монтажные расстояния должны обеспечивать беспрепятственный воздушный поток. Указанное минимальное расстояние 1.5 метров от стен часто имеет эксплуатационное значение.

Изучайте данные тепловых испытаний, а не полагайтесь только на обозначение системы охлаждения. Результаты испытаний на нагрев дают более веские доказательства поведения завершенной конструкции в номинальных условиях.

Также проверьте применимый класс нагревостойкости изоляции, гарантированное превышение температуры верхних слоев масла, среднее превышение температуры обмотки, расчетный допуск на горячую точку и допустимый диапазон температуры окружающей среды.

Резервирование охлаждения заслуживает особого внимания для критически важных нагрузок. Отказ вентилятора или насоса не должен немедленно приводить к незапланированному отключению до того, как операторы смогут принять меры.

Уточните, может ли трансформатор продолжать работу с пониженной мощностью после выхода из строя одной группы вентиляторов, масляного насоса или цепи управления.

Возможности мониторинга являются еще одним фактором принятия решения. Указатели температуры масла, указатели температуры обмоток, управление вентиляторами, аварийная сигнализация и удаленная связь повышают эксплуатационную прозрачность.

Для центров обработки данных, больниц, нефтехимических предприятий и общественных объектов удаленные тепловые аварийные сигналы могут быть столь же важны, как и сама номинальная охлаждающая способность.

Выбор масла влияет на решения по охлаждению и пожарному риску

Выбор изоляционной жидкости изменяет тепловые характеристики, экологические аспекты, пожарную безопасность и стратегию обслуживания. Минеральное масло остается широко используемым благодаря отлаженному снабжению и накопленному опыту эксплуатации.

Натуральные эфирные жидкости, включая растительное масло FR3, имеют иной профиль характеристик. Они могут обеспечивать более высокую температуру воспламенения и высокую устойчивость целлюлозной изоляции к влаге.

Натуральная эфирная жидкость имеет более высокую вязкость, чем обычное минеральное масло, особенно при низких температурах. Конструкторы должны учитывать это при выборе размеров радиаторов и путей циркуляции масла.

В правильно спроектированном трансформаторе эфирная жидкость может обеспечивать длительный срок службы изоляции, одновременно улучшая показатели пожарной безопасности для установок рядом с чувствительными объектами или в плотной городской застройке.

Специалистам по оценке не следует рассматривать выбор жидкости как изолированное экологическое предпочтение. Жидкость, тепловая конструкция, система изоляции и схема охлаждения должны работать совместно.

Они также должны подтвердить совместимость датчиков температуры, уплотнений, лакокрасочных систем, процедур обработки масла и инструкций по обслуживанию с выбранной изоляционной жидкостью.

Конструкция охлаждения и перегрузочная способность

Перегрузочную способность часто ошибочно понимают как постоянное увеличение мощности. В действительности это ограниченный по времени тепловой допуск, который использует часть ресурса старения трансформатора.

Хорошо спроектированная система охлаждения может помочь управлять кратковременными перегрузками, ограничивая повышение температуры масла и обмоток во время пиков спроса или аварийных режимов работы.

Однако допустимая перегрузка зависит от начальной температуры масла, температуры окружающей среды, продолжительности нагрузки, состояния изоляции и предшествующей тепловой истории трансформатора.

Например, оборудование с медными обмотками на 33 kV может допускать кратковременную нагрузку до 150% номинальной мощности не более чем в течение двух часов.

Эта возможность требует активного мониторинга температуры, включая подтверждение того, что температура масла остается на уровне или ниже 95 degrees Celsius в применимых условиях эксплуатации.

Технические специалисты должны требовать документированное руководство по нагрузке или тепловой расчет. Общего заявления о перегрузке без допущений по температуре окружающей среды и температуре недостаточно.

Они также должны определить, запускаются ли вентиляторы автоматически до достижения критического порога. Запоздалая работа вентиляторов может снизить практическую ценность допуска по перегрузке.

Там, где пики нагрузки предсказуемы, ступенчатое принудительное воздушное охлаждение может предложить экономически эффективный подход, сохраняющий нормальную эксплуатационную эффективность и обеспечивающий резерв тепловой мощности.

Применение этих принципов в распределительных проектах 33 kV

В распределительных сетях 33 kV решения по охлаждению влияют не только на сам трансформатор. Они воздействуют на непрерывность электроснабжения, габариты оборудования, противопожарную защиту и планирование расширения.

Трансформатор 33 kV на 400 V, обслуживающий промышленные процессы, может испытывать существенно иной тепловой режим по сравнению с трансформатором, питающим сельский фидер или коммерческий объект.

Проекты в горнодобывающей, нефтехимической отраслях, сфере возобновляемой энергетики и городской инфраструктуры обычно нуждаются в детальной оценке циклической нагрузки, воздействия высокой температуры окружающей среды и последствий для надежности.

Больницы и центры обработки данных требуют еще более тщательного рассмотрения, поскольку непрерывность электроснабжения имеет прямое значение для безопасности или критически важных бизнес-процессов при отказе вентиляторов и пиковом спросе.

Линейка JinshidaМасляный силовой распределительный трансформатор 33kV охватывает мощности от 30 kVA до 25,000 kVA для распределительных применений от 33 kV до 0.4 kV.

В ее конфигурации может использоваться растительное масло FR3; она предназначена для таких применений, как промышленные предприятия, подключения к сетям возобновляемой энергии, общественные объекты и городское распределительное преобразование.

При оценке такого оборудования специалисты должны рассматривать гарантированные потери, конфигурацию охлаждения, требования к защите, условия площадки и ожидаемый рабочий цикл как единый комплекс.

Значение эффективности, превышающее 99%, может быть привлекательным, но его следует интерпретировать вместе с характеристиками превышения температуры и вспомогательной энергией, требуемой указанной схемой охлаждения.

Для проектов, требующих высокой степени защиты корпуса, требование IP65 следует тщательно рассматривать, поскольку конструкция корпуса может влиять на вентиляцию и внешний отвод тепла.

Сигналы технического обслуживания для сохранения тепловых характеристик

Эффективность охлаждения может постепенно снижаться, часто еще до того, как операторы заметят серьезный температурный сигнал тревоги. Поэтому профилактический осмотр необходим для поддержания расчетной тепловой способности.

Поверхности радиаторов должны оставаться чистыми и свободными от препятствий. Пыль, растительность, коррозия, перекрытый воздушный поток и поврежденные ребра снижают эффективную площадь теплообмена.

Работу вентиляторов следует проверять функциональными испытаниями, а не только контролем включения автоматического управления. Важны направление вращения, вибрация, шум и потребляемый ток.

Для систем с насосами операторы должны контролировать работу насосов, индикацию расхода масла, состояние фильтров, места утечек и схемы резервного питания вспомогательного оборудования охлаждения.

Испытания масла могут выявить влагу, кислотность, растворенные газы и продукты разложения, которые могут указывать на перегрев или снижать долгосрочную эффективность теплообмена масла.

Трендовые данные ценнее отдельных показаний. Медленно увеличивающееся превышение температуры при сходных условиях нагрузки и окружающей среды может на ранней стадии выявить ухудшение охлаждения.

Тепловизионный контроль также может помочь выявить аномальные температуры радиаторов, плохие электрические соединения, проблемы с вентиляторами или локальные горячие точки бака во время осмотров.

Заключение: выбирайте охлаждение для фактического режима, а не только по паспортной табличке

Система охлаждения силового трансформатора имеет ключевое значение для эффективности, сохранения изоляции, гибкости нагрузки и общей стоимости жизненного цикла.

Естественное охлаждение может обеспечивать надежную работу с низкими требованиями к обслуживанию при умеренных нагрузках и температуре окружающей среды. Принудительное охлаждение добавляет мощность, но также увеличивает вспомогательное энергопотребление и обязательства по обслуживанию.

Наиболее обоснованное техническое решение объединяет данные тепловых испытаний, реалистичный анализ нагрузки, оценку окружающей среды, выбор изоляции и масла, резервирование охлаждения и возможности мониторинга.

Для критически важных проектов 33 kV специалисты должны подтвердить, что трансформатор способен контролировать температуру горячей точки обмотки во всех нормальных, пиковых и аварийных режимах эксплуатации.

Такой подход превращает охлаждение из каталоговой спецификации в измеримый актив, обеспечивающий более длительный срок службы трансформатора, стабильную эффективность и надежную подачу электроэнергии.
