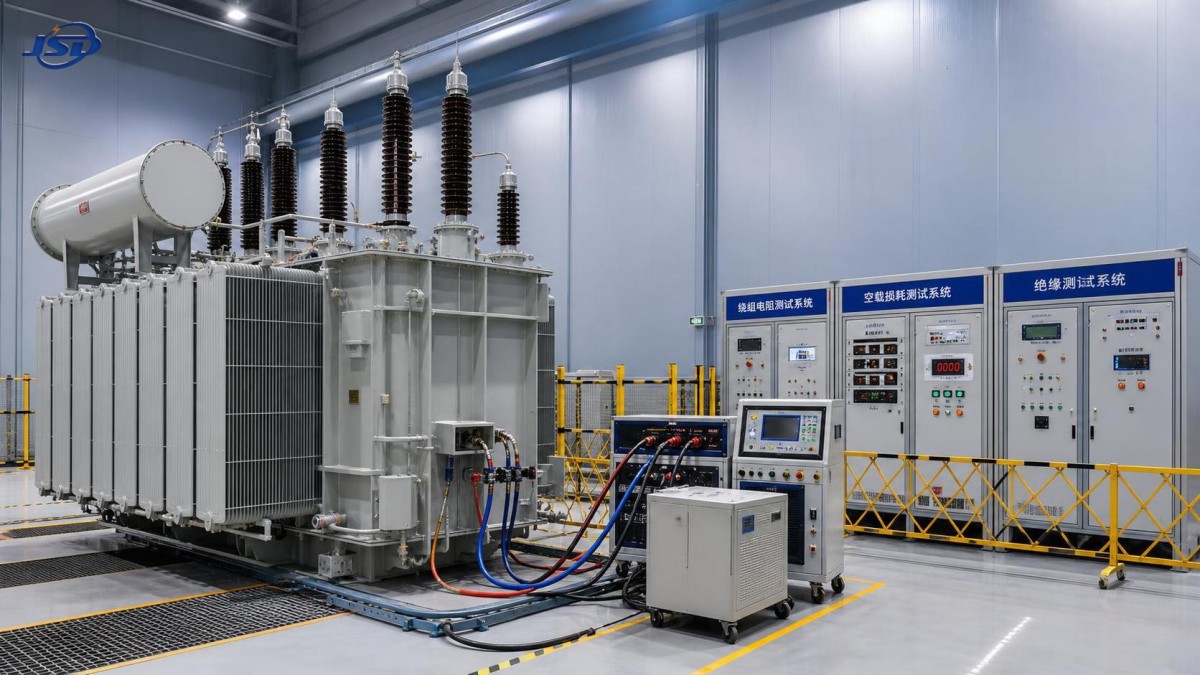

Стандарты на силовые трансформаторы подстанций для заводских приемочных испытаний

На позднем этапе заводского графика испытаний силовой трансформатор для электрической подстанции может выглядеть готовым к отгрузке: бак окрашен, выводы установлены, комплектующие смонтированы, а паспортная табличка соответствует заказу на поставку. Затем запись испытаний вызывает вопрос. Значение сопротивления обмотки не меняется ожидаемым образом по положениям ответвлений, результат измерения потерь холостого хода требует разъяснения либо показатель изоляции приведён без метода температурной коррекции. В этот момент вопрос уже не сводится просто к «прошёл или не прошёл». Он заключается в том, было ли испытание выполнено по надлежащему стандарту, с правильными соединениями и по правильным критериям приемки.

Это знакомая критическая ситуация перед заводскими приёмо-сдаточными испытаниями (FAT). Трансформатор, покидающий завод с неполными доказательствами, неустранёнными отклонениями или недостаточно контролируемыми процедурами испытаний, может впоследствии вызвать задержки при вводе в эксплуатацию и сложные обсуждения ответственности. Для трансформатора электрической подстанции FAT является практическим барьером между завершением производства и безопасным монтажом. Наиболее полезный подход — рассматривать стандарты как основу для принятия решений, а не как набор документов, на которые ссылаются после завершения испытаний.

Начните с определения стандарта, который фактически регулирует заказ

Первая ошибка при подготовке к FAT — предполагать, что каждый трансформатор испытывается по единому универсальному своду правил. Стандарты на трансформаторы взаимосвязаны, но не заменяют друг друга автоматически. Применимые требования обычно определяются спецификацией на закупку, контрактной документацией, утверждёнными чертежами, данными паспортной таблички, требованиями сети или проекта, а также редакцией стандарта, указанной в заказе.

Для многих международных проектов серия IEC 60076 является основной технической базой для конструкции силовых трансформаторов, номинальных характеристик, требований к диэлектрику, оценки превышения температуры, потерь и классификации испытаний. В проектах, использующих североамериканскую практику, стандарты IEEE C57 и применимые спецификации заказчика могут иначе определять методы испытаний, допуски, документацию и требования к присутствию свидетелей. Местные сетевые нормы или требования энергокомпаний могут добавлять дополнительные условия, особенно в отношении коэффициента трансформации, сопротивления короткого замыкания, уровня шума, интерфейсов вспомогательного оборудования, устройств защиты и обращения с маслом.

До бронирования испытательного стенда ответственная команда должна сформировать контролируемую основу испытаний, содержащую следующую информацию:

• Номинальные параметры трансформатора, коэффициент трансформации, частоту, группу соединения, сопротивление, диапазон ответвлений, режимы охлаждения и уровни изоляции;
• Регламентирующий стандарт и его ссылочные части;
• Контрактные гарантированные значения, включая потери, если применимо;
• Требуемые приемо-сдаточные, типовые, специальные и дополнительные испытания;
• Требования к присутствию свидетелей, контрольным точкам, уведомлению и разрешению на выпуск;
• Утверждённые чертежи выводов, вводов, переключателя ответвлений, оборудования охлаждения и защитных принадлежностей;
• Правила обработки отклонений, повторных испытаний и утверждения окончательного отчёта.

Такая контролируемая основа ценнее типового плана испытаний. Она предотвращает распространённое разногласие: одна сторона ожидает испытание, поскольку оно обычно проводится на аналогичных агрегатах, тогда как другая считает его выходящим за рамки контракта. Если запрашиваемое испытание чётко не предусмотрено, правильным ответом будет уточнение его цели, метода, сроков и критерия приемки до подачи напряжения на трансформатор на испытательном стенде.

Приемо-сдаточные испытания — это не просто оформление документации

Приемо-сдаточные испытания обычно проводят на каждом изготовленном агрегате, чтобы подтвердить соответствие ключевых электрических и функциональных характеристик применимым требованиям. Точный перечень зависит от конструкции трансформатора и регламентирующего стандарта, однако FAT трансформатора электрической подстанции обычно включает измерение сопротивления обмоток, коэффициента трансформации и фазового сдвига, сопротивления короткого замыкания и потерь нагрузки, потерь и тока холостого хода, диэлектрические испытания, а также проверку переключателя ответвлений и вспомогательного оборудования.

Результат приемо-сдаточного испытания всегда следует рассматривать с учётом его условий. Например, значения сопротивления обмоток зависят от температуры. Сравнение измерения, выполненного при одной температуре обмотки, с предыдущим значением, полученным в иных условиях, может создать видимость расхождения, не являющегося производственным дефектом. В отчёте следует указывать измеренную температуру, метод коррекции, если он применялся, положение ответвления, испытательный ток или метод измерительного прибора, а также задействованные выводы обмотки.

Испытание коэффициента трансформации требует аналогичной дисциплины. Испытание должно охватывать соответствующие положения ответвлений и подтверждать заданный коэффициент, полярность и группу соединения. Неправильный фазовый сдвиг может повлиять на параллельную работу, координацию защиты, учёт электроэнергии и подачу напряжения в систему. Результат, указанный лишь как «коэффициент приемлем», менее полезен, чем прослеживаемая запись с выбранным ответвлением, измеренным коэффициентом, заданным коэффициентом и основанием для допуска.

Испытания потерь холостого хода и потерь нагрузки требуют внимательной проверки, поскольку их интерпретация напрямую связана с контрактной гарантией. Убедитесь, что задокументированы схема испытания, условия по напряжению и частоте, коррекции и метод расчёта. Если результат близок к гарантированному пределу, отчёт должен прозрачно отражать применённый стандарт и порядок коррекции, а не опираться на итоговое утверждение.

Диэлектрические испытания требуют большего, чем итоговая отметка о прохождении

Диэлектрические испытания часто являются наиболее тщательно контролируемым мероприятием FAT, поскольку они оценивают систему изоляции трансформатора при заданном электрическом воздействии. В зависимости от конструкции и стандарта программа испытаний может включать испытания приложенным напряжением, индуцированным напряжением, грозовыми импульсами, коммутационными импульсами или другие установленные диэлектрические проверки.

Требуемый уровень испытаний выбирается не по предпочтению. Он связан с напряжением системы, уровнем изоляции, расположением выводов, категорией трансформатора и контрактными требованиями. До начала испытания убедитесь, что схема испытательных соединений соответствует фактической конфигурации трансформатора. Схемы заземления нейтрали, третичные обмотки, выводы вводов, экранированные проводники и отключённые принадлежности могут существенно влиять на настройку.

При проверке следует смотреть не только на единственную запись «пройдено». Полная запись диэлектрического испытания должна содержать приложенное испытательное напряжение, длительность, если это применимо, частоту или форму волны, схему испытательной цепи, сведения об измерительных приборах и наблюдения, сделанные во время испытания. Для импульсных испытаний особенно важны записанные осциллограммы и их интерпретация. Различие формы волны не следует автоматически игнорировать, но и не следует считать отказом без технического сравнения с эталонными осциллограммами и применимым методом оценки.

К требованиям по частичным разрядам также следует относиться внимательно. Если это предусмотрено, отчёт об испытании должен указывать последовательность испытательных напряжений, фоновые условия, измерительную схему, информацию о калибровке и измеренные значения. Низкое показание само по себе не доказывает корректность процесса, если не контролировались шум, заземление, калибровка или условия испытательной цепи.

Где проверки FAT часто дают сбой

Распространённое заблуждение состоит в том, что сертификат соответствия может заменить исходные доказательства испытаний. Сертификаты имеют своё значение, но не объясняют, как испытывался конкретный агрегат. Для критических характеристик покупателю или назначенному проверяющему необходима прослеживаемость от паспортной таблички и утверждённой конструкции через фактические измерения до окончательного отчёта.

Ещё одна слабая практика — проверять результаты без подтверждения идентичности. Серийный номер, производственный номер, дата испытания, редакция чертежа, идентификация переключателя ответвлений, конфигурация вводов и комплектность принадлежностей должны соответствовать поставляемому агрегату. Это особенно актуально, когда завод одновременно обрабатывает несколько похожих трансформаторов. Технически корректный отчёт, приложенный к неправильному агрегату, всё равно представляет риск приёмки.

Также рискованно считать все отклонения равнозначными. Некоторые вопросы являются административными, например пропущенная ссылка на калибровку или неясная маркировка вывода. Другие могут влиять на целостность диэлектрика, тепловые характеристики, готовность к транспортировке или безопасную эксплуатацию на площадке. Полезная запись об отклонении описывает требование, наблюдаемое состояние, техническую оценку, предлагаемое действие, ответственную сторону, доказательство устранения и необходимость повторного испытания. Статус «закрыто» должен означать наличие согласованных доказательств, а не просто прекращение обсуждения вопроса.

Практическая последовательность проверки пакета испытаний

Начните с утверждённых технических данных. Проверьте, что сведения на паспортной табличке соответствуют заказу: номинальная мощность, первичное и вторичное напряжения, частота, группа соединения, обозначение охлаждения, сопротивление, диапазон ответвлений и уровни изоляции. Затем сравните окончательный сборочный чертёж с фактическим агрегатом. Проверьте маркировку выводов, расположение вводов, интерфейсы шкафа зажимов, указатели уровня масла, оборудование сброса давления, температурные устройства, вентиляторы или насосы охлаждения при их наличии, а также точки заземления.

Затем сопоставьте план испытаний с контрактным графиком испытаний. Сделайте это до изучения отдельных значений. На данном этапе легче выявить отсутствующее испытание, чем после начала оформления документов на разрешение отгрузки. Проверка должна различать испытания, выполненные на агрегате, испытания, подтверждённые действительными проектными доказательствами, где это допускается, и испытания, неприменимые к поставляемой конфигурации.

Затем оцените каждый отчёт с точки зрения повторяемости и прослеживаемости. Метод измерения, идентификация испытательного оборудования, статус калибровки, условия окружающей среды или состояние обмотки, подключение выводов и положение ответвления должны быть зафиксированы в достаточной мере, чтобы другой квалифицированный проверяющий мог понять результат. Краткий отчёт может быть приемлемым, если он ясен; большой отчёт с необъяснёнными таблицами не становится автоматически более убедительным доказательством.

Наконец, проверьте документацию на выпуск как единый пакет. Обычно она включает утверждённые чертежи, запись паспортной таблички, отчёты о приемо-сдаточных испытаниях, записи, связанные с маслом, если применимо, сведения об испытаниях принадлежностей, инструкции по упаковке или консервации, ограничения транспортировки и любые согласованные документы об устранении отклонений. Цель не состоит в создании излишней документации. Она заключается в обеспечении того, чтобы информация, необходимая для монтажа, ввода в эксплуатацию и будущего обслуживания, не была потеряна между заводом и площадкой.

Особое внимание для повышающих трансформаторов в сфере возобновляемой энергетики

Трансформаторы, используемые между инверторными системами и сетью, могут требовать более тщательного обсуждения условий эксплуатации, чем традиционная установка с постоянной нагрузкой. Содержание гармоник, циклические нагрузки, воздействие окружающей среды, требования к подключению и выбор ответвления должны быть согласованы с проектом. Эти условия не изменяют автоматически каждое требование FAT, но могут влиять на спецификацию и на объём доказательств, ожидаемых до разрешения на выпуск.

Например, повышающий трансформатор для фотоэлектрических электростанций может быть сконфигурирован для мощности 500kVA–5000kVA, с вариантами высокого напряжения 10kV, 20kV или 35kV и вариантами низкого напряжения, включая 0.315kV, 0.4kV и 0.69kV. Такой трансформатор может использовать группы соединения Dyn11 или Yyn0, охлаждение ONAN или ONAF и заданные диапазоны ответвлений. В ходе FAT эти параметры необходимо проверять по утверждённой конфигурации проекта, а не предполагать их на основании описания семейства продукции.

Для такого фотоэлектрического повышающего трансформатора указан IEC 60076, однако спецификация на закупку всё равно должна устанавливать точные испытания, требуемые для поставляемого агрегата. В частности, проверьте соответствие напряжения обмотки низкого напряжения проекту выходного напряжения инвертора, подтвердите соответствие стороны высокого напряжения схеме подключения к сети и убедитесь, что положения ответвлений задокументированы в форме, поддерживающей ввод в эксплуатацию. Материал медной обмотки, конструкция для наружной установки и заявленный режим охлаждения также должны согласовываться в чертежах, на паспортной табличке, в записях инспекции и испытательной документации.

Когда результат требует расследования, а не немедленного отклонения

Не каждое неожиданное значение свидетельствует о неисправности трансформатора. Неопределённость измерения, изменение температуры, сопротивление испытательных проводов, ошибка положения ответвления, неверные исходные данные или неполный расчёт могут создать видимость проблемы. Правильный первый шаг — сохранить исходную запись и проверить схему испытания. Повторение испытания без понимания начальных условий может устранить полезную диагностическую информацию.

Задайте конкретный набор вопросов: Был ли подключён правильный агрегат? Были ли правильно идентифицированы выводы? Находился ли переключатель ответвлений в указанном положении? Находились ли приборы в пределах срока калибровки? Была ли зафиксирована соответствующая температура? Требует ли применимый стандарт применения метода коррекции или сравнения? Не согласуется ли результат со связанными испытаниями или только с предполагаемым ожиданием?

Если вопрос остаётся неразрешённым, запросите техническое объяснение, подтверждённое пересмотренными расчётами, повторными испытаниями в контролируемых условиях или дополнительной инспекцией, если это необходимо. Повторное испытание должно проводиться по согласованной процедуре и не должно заменять исходный результат. Обе записи должны сохраняться в файле качества с ясным объяснением причины повтора и указанием принятого результата.

Разрешайте выпуск только тогда, когда доказательства подтверждают безопасные дальнейшие действия

Надёжное разрешение FAT не означает, что ввод в эксплуатацию на площадке можно пропустить. Транспортировка, хранение, обработка масла, монтаж, подключение кабелей, заземление, настройки защиты и испытания на площадке по-прежнему создают собственные риски. Однако дисциплинированная заводская проверка предоставляет монтажной команде надёжную исходную базу и снижает неопределённость при сопоставлении последующих измерений.

Для каждого трансформатора электрической подстанции наиболее обоснованное решение о приёмке принимается при соответствии фактического агрегата, контрактных требований, регламентирующего стандарта и зафиксированных условий испытаний. Когда эти четыре элемента согласованы, FAT становится не просто заключительной заводской формальностью. Он становится контролируемой передачей технических доказательств, поддерживающей более безопасную подачу напряжения и более надёжную эксплуатацию.
