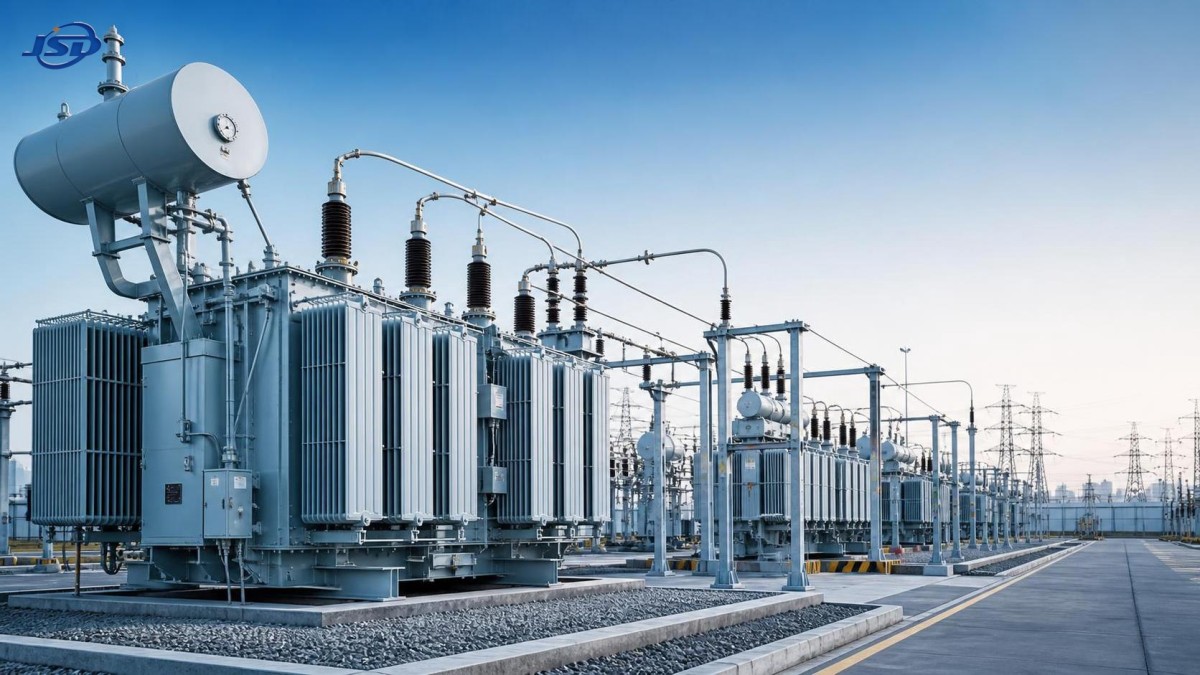

Sélection de transformateurs de réseau pour les charges de pointe, la fiabilité du réseau et l’extension

La question du choix va bien au-delà de la capacité indiquée sur la plaque signalétique

Le choix d’un transformateur de réseau ne consiste pas simplement à faire correspondre les puissances nominales en kVA ou MVA à une charge prévisionnelle. Pour les exploitants de réseaux électriques, les promoteurs industriels, les investisseurs en infrastructures et les décideurs EPC, le transformateur se situe au point de rencontre entre la croissance de la demande, la fiabilité du réseau, la durée de vie des actifs et la discipline en matière de capital. Une unité qui semble correctement dimensionnée sur un tableau de planification peut néanmoins devenir une contrainte si son système de refroidissement, son impédance, sa plage de prises, son système d’isolation, les conditions du site ou son plan de livraison ne correspondent pas à l’environnement d’exploitation réel.

La question pratique n’est donc pas : « Quelle taille de transformateur faut-il aujourd’hui ? » Elle est : « Quelle configuration de transformateur soutiendra le cycle de service attendu, préservera une continuité de service acceptable et laissera des options réalistes d’extension sans générer de coûts de cycle de vie inutiles ? » Cette distinction est particulièrement importante lorsque la demande de pointe augmente plus rapidement que la demande moyenne, lorsque la production renouvelable modifie les flux de charge ou lorsque les conséquences d’une coupure sont commercialement significatives.

Les décideurs doivent considérer le choix d’un transformateur comme une décision de gestion du réseau et des actifs. Le bon choix dépend de la manière dont le transformateur sera chargé, de ce qui se produit en cas d’incident, de la rapidité avec laquelle la charge peut évoluer et de la capacité disponible dans le poste environnant, tant en termes d’espace que de protection, pour les développements futurs.

Commencez par la courbe de charge, et non par les prévisions annuelles d’énergie

La consommation annuelle peut masquer les conditions qui déterminent les contraintes du transformateur. Un site peut présenter une consommation énergétique annuelle modérée tout en imposant des pointes courtes et répétées qui accélèrent le vieillissement thermique et limitent la flexibilité opérationnelle. Les procédés industriels électrifiés, les installations à forte intensité de données, les systèmes ferroviaires, les pôles de recharge, les charges d’irrigation et les aménagements à usages mixtes présentent couramment des profils de demande bien moins stables que ne le suggèrent les hypothèses de planification conventionnelles.

Un processus de sélection crédible commence par des données de charge par intervalles lorsqu’elles sont disponibles. Lorsque le projet est nouveau, les planificateurs doivent élaborer plusieurs scénarios de demande défendables plutôt que de se fier à une seule valeur de charge « attendue » :

• La demande en fonctionnement normal, y compris les variations saisonnières et la diversité prévisionnelle des charges.
• La demande de pointe garantie dans des conditions crédibles de forte utilisation.
• La charge en situation de contingence lorsqu’un autre transformateur, départ ou ressource distribuée est indisponible.
• Les conditions de variation rapide causées par les démarrages industriels, les changements de production solaire, la recharge de batteries ou de grands blocs de demande flexible.
• La demande d’extension, distinguant la charge engagée de la charge spéculative.

Cette approche évite une erreur d’approvisionnement fréquente : acheter en fonction de la charge future moyenne tout en supposant que le refroidissement et la capacité de surcharge de courte durée résoudront le problème des pointes. La charge d’urgence et la charge cyclique peuvent être techniquement acceptables dans des conditions définies, mais elles ne constituent pas une capacité gratuite. Elles affectent le vieillissement de l’isolation, les priorités de maintenance et la marge disponible lorsque la température ambiante est élevée ou qu’une unité en parallèle est hors service.

Les études de charge doivent identifier à la fois l’ampleur et la durée des événements de pointe. Un transformateur soumis à une brève pointe un soir d’hiver n’a pas les mêmes exigences de conception qu’un transformateur fonctionnant près de sa limite thermique durant plusieurs heures par jour tout au long d’une saison chaude. Ce dernier cas peut justifier une unité plus grande, un refroidissement renforcé, un profil de charge différent ou une mesure de gestion de la demande à l’échelle du réseau.

Il est également important de distinguer la capacité raccordée des clients de la demande simultanée. La charge raccordée est utile pour identifier l’ampleur d’une éventuelle extension, mais elle ne doit pas remplacer une évaluation de la demande fondée sur la diversité. L’erreur inverse est tout aussi risquée : appliquer des facteurs de diversité historiques à un développement dans lequel la recharge de VE, le chauffage électrique, le stockage ou des équipements industriels synchronisés réduisent en pratique la diversité.

La capacité de pointe doit être évaluée conjointement avec la fiabilité

Un transformateur de puissance nominale supérieure ne rend pas automatiquement un réseau plus fiable. La fiabilité dépend du transformateur, mais aussi de l’architecture du poste, de la configuration des jeux de barres, des alternatives de départ, de la coordination des protections, de la stratégie de pièces de rechange et du temps nécessaire au rétablissement du service après une défaillance. Une seule grande unité peut être efficace en termes de capital, mais elle peut créer un point de défaillance à conséquences élevées en l’absence d’alimentation alternative ou de plan de remplacement.

Pour les charges critiques, la question centrale consiste souvent à déterminer si la conception peut satisfaire une condition N-1, c’est-à-dire si la perte d’un composant majeur peut être gérée sans interruption inacceptable. La réponse peut impliquer deux transformateurs fonctionnant en parallèle, une liaison de réseau normalement ouverte, des dispositions pour transformateur mobile, un délestage sélectif ou des accords de secours contractuels. La meilleure configuration est dictée par la tolérance aux coupures, et non par une préférence générale pour un grand transformateur ou deux plus petits.

Les configurations de transformateurs en parallèle méritent une attention particulière. Elles peuvent améliorer la résilience opérationnelle et faciliter une extension par étapes, mais uniquement lorsque le rapport de transformation, le groupe vectoriel, les caractéristiques d’impédance, les réglages de prises et les dispositions de protection sont compatibles. Une mauvaise correspondance peut créer des courants de circulation ou une répartition inégale de la charge. Les acheteurs ne doivent pas supposer que deux unités de puissances nominales globalement similaires fonctionneront correctement en parallèle sans examen technique.

L’évaluation de la fiabilité doit également inclure la maintenabilité. Il convient de prendre en compte l’accès pour les inspections, l’échantillonnage d’huile, le remplacement des traversées, l’entretien des équipements de refroidissement, les essais de relais et le retrait éventuel du transformateur. Un transformateur techniquement fiable peut devenir une charge opérationnelle si l’aménagement du site rend les travaux courants perturbateurs ou le remplacement majeur impraticable.

La conception thermique et l’isolation sont des décisions de cycle de vie

La capacité d’un transformateur est indissociable de son comportement thermique. La température de point chaud des enroulements, la température de l’huile en partie supérieure, les conditions ambiantes, le mode de refroidissement et le système d’isolation influencent conjointement la charge que l’unité peut supporter et la vitesse de vieillissement de son isolation. Dans de nombreux projets, le défi pertinent n’est pas la charge nominale, mais le fonctionnement répété à haute température durant les périodes où le réseau est le moins en mesure de tolérer une coupure.

Les spécifications d’approvisionnement doivent définir clairement la plage de températures ambiantes attendue, l’altitude, le niveau de pollution, l’exposition solaire, les conditions de ventilation et la configuration d’installation. Les locaux de transformateurs intérieurs, les postes fermés, les sites côtiers, les installations désertiques et les projets en haute altitude peuvent imposer des contraintes très différentes. Une conception standard peut nécessiter un déclassement ou une adaptation spécifique au projet.

La désignation du refroidissement doit être comprise comme une hypothèse d’exploitation, et non comme une simple étiquette. Le refroidissement naturel comporte moins de composants mobiles, mais offre moins de marge opérationnelle. Le refroidissement à air forcé ou à huile forcée peut augmenter la capacité et améliorer la flexibilité de charge, mais il introduit des ventilateurs, des pompes, des commandes, des besoins en alimentation auxiliaire et des points de maintenance supplémentaires. La décision doit tenir compte des conséquences d’une défaillance de l’équipement de refroidissement et de la manière dont les alarmes sont intégrées au système de supervision de l’exploitant.

Le choix de l’isolation doit être lié à la durée de service et au régime de charge attendus. Les décideurs n’ont pas besoin de spécifier eux-mêmes chaque détail des matériaux, mais ils doivent exiger des fournisseurs qu’ils expliquent la base de conception thermique, les hypothèses de charge admissible et les preuves étayant le système d’isolation proposé. Un coût initial inférieur n’est pas convaincant s’il repose sur des hypothèses d’exploitation agressives laissant peu de marge pour les pointes estivales, la charge de contingence ou une extension retardée.

L’efficacité doit être mesurée dans le contexte du régime réel de fonctionnement

L’évaluation des pertes est souvent simplifiée à l’excès. Les pertes à vide se produisent chaque fois que le transformateur est sous tension, tandis que les pertes en charge augmentent avec le carré du courant. Un transformateur desservant un réseau faiblement chargé mais continuellement sous tension peut accorder une importance économique plus grande aux pertes à vide. Un transformateur industriel ou urbain fortement chargé peut justifier une attention particulière aux pertes en charge, à la conception des conducteurs et à l’efficacité du refroidissement.

La comparaison appropriée repose sur le coût du cycle de vie, et non sur le seul prix d’achat. Cette évaluation doit inclure l’énergie de pertes attendue sur le profil d’exploitation, les hypothèses de valorisation de l’électricité, la méthode de capitalisation des pertes lorsqu’elle s’applique, les exigences de maintenance, l’exposition aux coupures et la durée de vie anticipée. Si un appel d’offres utilise une formule de capitalisation des pertes, tous les soumissionnaires doivent être évalués selon les mêmes paramètres ; sinon, une conception techniquement meilleure peut sembler plus coûteuse simplement parce que la comparaison est incohérente.

Il n’existe pas de transformateur de réseau « le plus efficace » universel. La conception appropriée dépend du facteur de charge, de la durée des pointes, de la tension de fonctionnement et du coût de l’énergie. Les décideurs doivent demander aux fournisseurs d’indiquer les pertes garanties dans les conditions de référence et d’expliquer si les performances annoncées s’appliquent à la position de prise et à l’état de refroidissement prévus. Des données de pertes ambiguës créent des litiges évitables après la livraison.

La régulation de tension, l’impédance et la protection ne peuvent pas être laissées à la phase finale de conception

Le rapport de transformation et la puissance nominale ne sont qu’un début. Le choix du changeur de prises influence la capacité du transformateur à maintenir la tension en aval lorsque les conditions de charge et d’alimentation évoluent. Les changeurs de prises hors charge peuvent convenir aux systèmes stables où les ajustements sont peu fréquents. Les changeurs de prises en charge offrent une flexibilité opérationnelle lorsque la tension doit être régulée dans des conditions variables, mais ils apportent une complexité mécanique et exigent une stratégie de maintenance définie.

L’impédance est tout aussi déterminante. Elle affecte le courant de défaut, la chute de tension, le fonctionnement en parallèle et les performances des systèmes de protection. Une impédance plus élevée peut aider à limiter les niveaux de défaut, mais elle peut dégrader la régulation de tension. Une impédance plus faible peut favoriser les performances de tension, mais elle peut accroître le devoir de court-circuit de l’appareillage. Il s’agit d’un compromis à l’échelle du système, et non d’un choix limité au transformateur.

Avant de finaliser les spécifications, l’équipe du projet doit réaliser ou mettre à jour les études de flux de charge, de court-circuit, de coordination des protections et de mise à la terre. Ces études doivent refléter les scénarios d’extension probables, et non uniquement le premier jour d’exploitation. La modernisation des systèmes de protection ou le remplacement de l’appareillage parce que les contraintes de défaut ont été sous-estimées peuvent annuler les économies apparentes liées au choix d’un transformateur à faible coût.

La supervision numérique doit également disposer d’une justification commerciale pratique. Les indicateurs de température des enroulements, la surveillance de la température de l’huile, les interfaces d’analyse des gaz dissous, la surveillance des traversées et les communications à distance peuvent améliorer la connaissance de l’état, notamment pour les actifs critiques ou difficiles d’accès. Toutefois, les données n’ont de valeur que si l’organisation dispose de seuils, de responsabilités et de processus pour agir en conséquence. Un système de surveillance non relié aux décisions de maintenance devient une fonctionnalité de reporting coûteuse.

Planifier l’extension signifie préserver des options, non acheter la capacité maximale

Le surdimensionnement peut immobiliser du capital, augmenter les pertes à vide et compliquer l’installation. Le sous-dimensionnement peut imposer un remplacement perturbateur avant que l’actif n’ait fourni une valeur raisonnable. L’approche plus rigoureuse consiste à identifier les hypothèses d’extension suffisamment crédibles pour influencer la conception d’aujourd’hui et celles qui doivent plutôt être prises en compte par l’espace, les jeux de barres, les fondations, les chemins de câbles et les dispositions de protection, plutôt que par une capacité immédiate du transformateur.

Par exemple, un poste peut être conçu initialement pour un transformateur tout en réservant une deuxième travée de transformateur, la capacité des tranchées de câbles, les panneaux de protection et les extensions de jeux de barres pour une future unité. Cela peut être plus rationnel économiquement que d’installer la capacité finale dès le premier jour, notamment lorsque la croissance de la charge dépend de l’arrivée incertaine de locataires ou d’investissements industriels échelonnés.

Les ressources énergétiques distribuées peuvent modifier le calcul de l’extension. Le solaire et le stockage côté client peuvent réduire les importations en journée, mais accroître les exigences de flux de puissance bidirectionnel, modifier le moment des pointes ou créer une nouvelle demande de recharge nocturne. Dans les environnements résidentiels et de petit commerce, une solution compacte telle que labatterie de stockage d’énergie LiFePO4 murale de 51.2V peut aider un client à décaler une demande locale limitée ou à alimenter des charges de secours. Son rôle ne doit pas être confondu avec la planification de capacité à l’échelle du poste : une batterie de 5.12 kWh est une ressource côté client, et son impact pratique dépend des réglages de l’onduleur, de la durée de décharge, de l’agrégation et de la simultanéité des pointes locales.

Cette distinction est de plus en plus importante. Le stockage distribué peut différer le renforcement du réseau dans certains emplacements, mais uniquement lorsque le service public peut prévoir, contractualiser ou contrôler de manière fiable la ressource durant les périodes contraintes. Le crédit de planification doit reposer sur une disponibilité vérifiée et des règles d’exploitation, et non sur les totaux de puissance nominale des batteries installées.

L’évaluation des fournisseurs doit vérifier la capacité d’exécution

L’approvisionnement en transformateurs comporte des risques qui ne sont pas visibles dans la fiche technique. La capacité de fabrication, le contrôle de conception, la traçabilité des matériaux, l’assurance qualité, les capacités d’essai, la planification du transport et la réactivité du service sur site influencent tous la livraison ponctuelle de l’équipement et ses performances conformes aux spécifications.

L’évaluation des fournisseurs doit examiner la conception proposée et la capacité du fabricant à l’exécuter de façon constante. Les questions utiles comprennent :

• Quelles normes de conception et spécifications client régissent l’unité, et où les écarts sont-ils documentés ?
• Comment l’acier magnétique, les conducteurs, les matériaux d’isolation, les traversées, les changeurs de prises et les équipements de refroidissement sont-ils contrôlés et tracés ?
• Quels essais de routine, de type ou spéciaux sont inclus, et l’acheteur peut-il assister aux essais critiques ?
• Comment le transformateur sera-t-il transporté, stocké, assemblé, séché si nécessaire et mis en service sur le site ?
• Quel est le processus de réponse pour les défauts, les pièces de rechange, l’assistance technique et les demandes de garantie ?
• Quelles hypothèses de délai dépendent des composants à long délai d’approvisionnement, et quels risques de calendrier subsistent ?

Les essais de réception en usine constituent un point de contrôle important, mais ils ne représentent pas l’étape finale d’assurance. La réception sur site, la manipulation de l’huile, la qualité de l’installation, le contrôle du couple de serrage, les essais de protection, la mise à la terre et les enregistrements de mise en service ont un effet direct sur la fiabilité en début de vie. Les responsabilités entre le fabricant, l’entrepreneur EPC, l’installateur et le propriétaire de l’actif doivent être explicites avant que l’équipement n’arrive sur le site.

Un meilleur cadre décisionnel

Pour l’achat d’un transformateur de réseau, la décision la plus solide est rarement celle de l’unité ayant la puissance nominale la plus élevée, les pertes annoncées les plus faibles ou le prix initial le plus bas. C’est la conception qui reste justifiable lorsque les pointes de demande surviennent, que les conditions ambiantes se réchauffent, qu’un élément du réseau tombe en panne et que les prévisions d’extension changent.

Les décideurs doivent exiger de chaque soumissionnaire une base technique courte et comparable : profil de charge attendu, exigence de contingence, marge thermique, hypothèses de pertes, justification des prises et de l’impédance, conformité aux normes, étendue des essais, plan de livraison et vision du coût du cycle de vie. Toute hypothèse majeure qui ne peut être étayée doit être signalée pour examen plutôt que dissimulée dans la comparaison des offres.

Lorsque ces hypothèses sont rendues visibles, le choix d’un transformateur consiste moins à acheter un composant qu’à protéger la fiabilité et les options d’extension du système électrique qu’il dessert.
