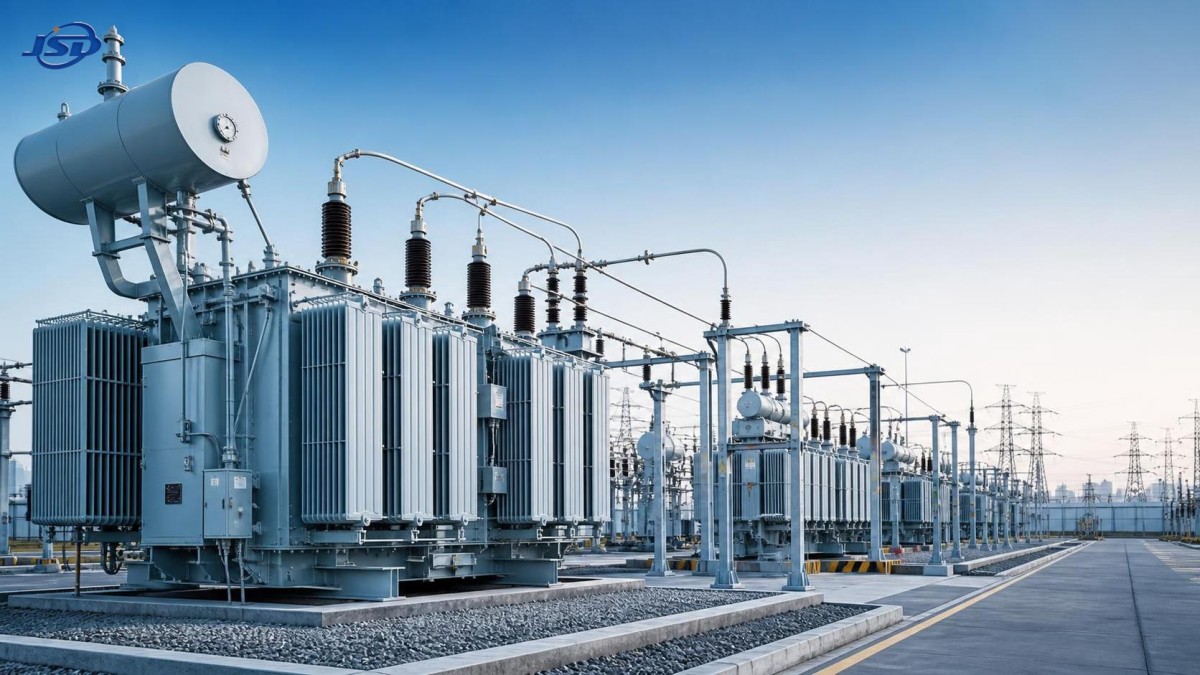

Seleção de transformadores de potência para cargas de pico, confiabilidade da rede e expansão

A Questão da Seleção É Mais Ampla do que a Capacidade Nominal

Selecionar um transformador de concessionária não é simplesmente uma questão de adequar as classificações em kVA ou MVA a uma carga prevista. Para operadores de concessionárias, desenvolvedores industriais, investidores em infraestrutura e responsáveis por decisões de EPC, o transformador está no ponto de encontro entre o crescimento da demanda, a confiabilidade da rede, a vida útil dos ativos e a disciplina de capital. Uma unidade que parece ter capacidade adequada em uma planilha de planejamento ainda pode se tornar uma limitação se seu sistema de resfriamento, impedância, faixa de taps, sistema de isolamento, condições do local ou plano de entrega não corresponderem ao ambiente operacional real.

A questão prática, portanto, não é: “Qual tamanho de transformador é necessário hoje?” É: “Qual configuração de transformador sustentará o ciclo de trabalho esperado, manterá uma continuidade de serviço aceitável e deixará opções realistas de expansão sem criar custos desnecessários ao longo do ciclo de vida?” Essa distinção é mais importante onde a demanda de pico cresce mais rapidamente que a demanda média, onde a geração renovável altera o fluxo de carga ou onde as consequências de uma interrupção são comercialmente significativas.

Os responsáveis pelas decisões devem tratar a seleção de transformadores como uma decisão de gestão de rede e de ativos. A escolha correta depende de como o transformador será carregado, do que acontece durante uma contingência, da rapidez com que a carga pode mudar e de se a subestação ao redor possui espaço e capacidade de proteção para desenvolvimento futuro.

Comece pelo Perfil de Carga, Não pela Previsão Anual de Energia

O consumo anual pode ocultar as condições que determinam o estresse do transformador. Um local pode ter uso anual moderado de energia, mas impor picos curtos e repetidos que aceleram o envelhecimento térmico e limitam a flexibilidade operacional. Processos industriais eletrificados, instalações intensivas em dados, sistemas ferroviários, centros de recarga, cargas de irrigação e empreendimentos de uso misto normalmente apresentam perfis de demanda muito menos estáveis do que sugerem as premissas convencionais de planejamento.

Um processo de seleção confiável começa com dados de carga por intervalos, quando disponíveis. Quando o projeto é novo, os planejadores devem elaborar vários cenários de demanda defensáveis, em vez de depender de uma única carga “esperada”:

• Demanda operacional normal, incluindo variação sazonal e diversidade de carga prevista.
• Demanda firme de pico sob condições plausíveis de alto uso.
• Carregamento de contingência quando outro transformador, alimentador ou recurso distribuído estiver indisponível.
• Condições de rampa causadas por partidas industriais, alterações na produção solar, carregamento de baterias ou grandes blocos de demanda flexível.
• Demanda de expansão, separada entre carga contratada e carga especulativa.

Essa abordagem evita um erro comum de aquisição: comprar para a carga média futura presumindo que a capacidade de resfriamento e de sobrecarga de curta duração resolverá o problema de pico. Carregamentos de emergência e cíclicos podem ser tecnicamente aceitáveis sob condições definidas, mas não representam capacidade sem custo. Eles afetam o envelhecimento do isolamento, as prioridades de manutenção e a margem disponível quando a temperatura ambiente está elevada ou uma unidade em paralelo está fora de serviço.

Os estudos de carregamento devem identificar tanto a magnitude quanto a duração dos eventos de pico. Um transformador que enfrenta um breve pico em uma noite de inverno tem requisitos de projeto diferentes de outro que opera próximo ao seu limite térmico por horas todos os dias durante uma estação quente. Este último pode justificar uma unidade maior, resfriamento aprimorado, um perfil de carga diferente ou uma medida de gestão de demanda no nível da rede.

Também é importante distinguir a capacidade conectada dos clientes da demanda coincidente. A carga conectada é útil para identificar a escala de uma possível expansão, mas não deve substituir uma avaliação de demanda baseada em diversidade. O erro inverso é igualmente arriscado: aplicar fatores históricos de diversidade a um empreendimento no qual o carregamento de VE, o aquecimento elétrico, o armazenamento ou equipamentos industriais sincronizados reduzem a diversidade na prática.

A Capacidade de Pico Deve Ser Avaliada Juntamente com a Confiabilidade

Um transformador com classificação mais alta não torna automaticamente uma rede mais confiável. A confiabilidade depende do transformador, mas também da configuração da subestação, da configuração dos barramentos, das alternativas de alimentadores, da coordenação de proteção, da estratégia de sobressalentes e do tempo necessário para restabelecer o serviço após uma falha. Uma única unidade grande pode ser eficiente em termos de capital, mas pode criar um ponto de falha de alta consequência se não houver fornecimento alternativo ou plano de substituição.

Para cargas críticas, a questão central costuma ser se o projeto pode atender a uma condição N-1, ou seja, se a perda de um componente principal pode ser gerenciada sem interrupção inaceitável. A resposta pode envolver dois transformadores operando em paralelo, uma interligação de rede normalmente aberta, disposições para transformador móvel, desligamento seletivo de carga ou acordos contratuais de contingência. A melhor configuração é determinada pela tolerância à interrupção, e não por uma preferência genérica por um transformador grande ou dois menores.

Os esquemas de transformadores em paralelo merecem atenção especial. Eles podem melhorar a resiliência operacional e facilitar a expansão escalonada, mas somente quando a relação de tensão, o grupo vetorial, as características de impedância, os ajustes de tap e as disposições de proteção são compatíveis. Uma correspondência inadequada pode criar correntes circulantes ou compartilhamento desigual de carga. Os compradores não devem presumir que duas unidades com classificações amplamente semelhantes operarão bem em paralelo sem uma análise de engenharia.

A avaliação de confiabilidade também deve incluir a manutenibilidade. Considere o acesso para inspeção, amostragem de óleo, substituição de buchas, manutenção de equipamentos de resfriamento, testes de relés e eventual remoção do transformador. Um transformador tecnicamente adequado pode se tornar um ônus operacional se o layout do local tornar o trabalho de rotina disruptivo ou uma grande substituição impraticável.

O Projeto Térmico e o Isolamento São Decisões de Ciclo de Vida

A capacidade do transformador é inseparável de seu comportamento térmico. A temperatura do ponto quente dos enrolamentos, a temperatura do óleo superior, as condições ambientais, o modo de resfriamento e o sistema de isolamento influenciam coletivamente a carga que a unidade pode suportar e a velocidade de envelhecimento de seu isolamento. Em muitos projetos, o desafio relevante não é a carga nominal, mas a operação repetida em alta temperatura durante os períodos em que a rede tem menor capacidade de tolerar uma interrupção.

As especificações de aquisição devem definir claramente a faixa esperada de temperatura ambiente, altitude, nível de poluição, exposição solar, condições de ventilação e configuração de instalação. Salas internas de transformadores, subestações fechadas, locais costeiros, instalações desérticas e projetos em grandes altitudes podem impor restrições muito diferentes. Um projeto padrão pode exigir redução de capacidade ou adaptação específica ao projeto.

A designação de resfriamento deve ser interpretada como uma premissa operacional, e não como um rótulo. O resfriamento natural possui menos componentes móveis, mas oferece menor margem operacional. O resfriamento por ar forçado ou óleo forçado pode aumentar a capacidade e melhorar a flexibilidade de carregamento, porém introduz ventiladores, bombas, controles, necessidades de energia auxiliar e pontos adicionais de manutenção. A decisão deve considerar as consequências da falha do equipamento de resfriamento e como os alarmes são integrados ao sistema de monitoramento do operador.

A seleção do isolamento deve estar vinculada à vida útil esperada e ao regime de carga. Os responsáveis pelas decisões não precisam especificar todos os detalhes dos materiais por conta própria, mas devem exigir que os fornecedores expliquem a base do projeto térmico, as premissas de carregamento permitidas e as evidências que sustentam o sistema de isolamento proposto. Um custo inicial menor não é convincente se depender de premissas operacionais agressivas que deixam pouca margem para picos de verão, carga de contingência ou expansão adiada.

A Eficiência Deve Ser Medida no Contexto da Operação Real

A avaliação de perdas é frequentemente simplificada em excesso. As perdas em vazio ocorrem sempre que o transformador está energizado, enquanto as perdas em carga aumentam com o quadrado da corrente. Um transformador que atende uma rede continuamente energizada, mas levemente carregada, pode atribuir maior importância econômica às perdas em vazio. Um transformador industrial ou urbano muito carregado pode justificar atenção rigorosa às perdas em carga, ao projeto dos condutores e à eficiência de resfriamento.

A comparação adequada é o custo do ciclo de vida, e não apenas o preço de compra. Essa avaliação deve incluir a energia de perdas esperada ao longo do perfil operacional, premissas de valoração da eletricidade, metodologia de capitalização de perdas quando aplicável, requisitos de manutenção, exposição a interrupções e vida útil prevista. Se uma licitação utilizar uma fórmula de capitalização de perdas, todos os licitantes devem ser avaliados com base nos mesmos dados; caso contrário, um projeto tecnicamente melhor pode parecer mais caro simplesmente porque a comparação é inconsistente.

Não existe um transformador de concessionária universalmente “mais eficiente”. O projeto correto depende do fator de carga, da duração do pico, da tensão operacional e do custo da energia. Os responsáveis pelas decisões devem solicitar aos fornecedores que declarem as perdas garantidas nas condições de referência e expliquem se o desempenho cotado se aplica à posição de tap e ao estado de resfriamento pretendidos. Dados ambíguos sobre perdas criam disputas evitáveis após a entrega.

Regulação de Tensão, Impedância e Proteção Não Podem Ser Deixadas para o Projeto Final

A relação de tensão e a potência nominal são apenas o começo. A seleção do comutador de taps influencia a capacidade do transformador de manter a tensão a jusante à medida que as condições de carga e fornecimento mudam. Comutadores de taps sem carga podem ser adequados para sistemas estáveis, nos quais os ajustes são pouco frequentes. Comutadores de taps sob carga oferecem flexibilidade operacional onde a tensão deve ser regulada sob condições variáveis, mas trazem complexidade mecânica e exigem uma estratégia de manutenção definida.

A impedância é igualmente relevante. Ela afeta a corrente de falta, a queda de tensão, a operação em paralelo e o desempenho dos sistemas de proteção. Uma impedância maior pode ajudar a limitar os níveis de falta, mas pode piorar a regulação de tensão. Uma impedância menor pode favorecer o desempenho da tensão, mas pode aumentar o esforço de curto-circuito sobre os equipamentos de manobra. Essa é uma compensação de sistema, e não uma escolha exclusiva do transformador.

Antes de finalizar a especificação, a equipe do projeto deve concluir ou atualizar estudos de fluxo de carga, curto-circuito, coordenação de proteção e aterramento. Esses estudos devem refletir cenários prováveis de expansão, e não apenas o primeiro dia de operação. A adaptação posterior de sistemas de proteção ou a substituição de equipamentos de manobra porque os esforços de falta foram subestimados pode eliminar a aparente economia de uma seleção de transformador de baixo custo.

O monitoramento digital também precisa de uma justificativa comercial prática. Indicadores de temperatura dos enrolamentos, monitoramento da temperatura do óleo, interfaces de análise de gases dissolvidos, monitoramento de buchas e comunicações remotas podem melhorar a percepção das condições, especialmente para ativos críticos ou de difícil acesso. No entanto, os dados só têm valor se a organização possuir limites, responsabilidades e fluxos de trabalho para agir sobre eles. Um pacote de monitoramento que não está conectado às decisões de manutenção torna-se um recurso de relatório caro.

Planejar a Expansão Significa Preservar Opções, Não Comprar a Capacidade Máxima

O superdimensionamento pode imobilizar capital, aumentar as perdas em vazio e complicar a instalação. O subdimensionamento pode forçar uma substituição disruptiva antes que o ativo tenha proporcionado valor razoável. A abordagem mais disciplinada é identificar quais premissas de expansão são suficientemente confiáveis para influenciar o projeto atual e quais devem ser acomodadas por meio de espaço, barramentos, fundações, rotas de cabos e disposições de proteção, em vez de capacidade imediata do transformador.

Por exemplo, uma subestação pode ser projetada inicialmente para um transformador, reservando uma segunda baia de transformador, capacidade de valas para cabos, painéis de proteção e extensões de barramento para uma futura unidade. Isso pode ser economicamente mais racional do que instalar a capacidade final no primeiro dia, especialmente quando o crescimento da carga depende da adesão incerta de inquilinos ou de investimentos industriais em fases.

Os recursos energéticos distribuídos podem alterar o cálculo de expansão. A energia solar e o armazenamento do lado do cliente podem reduzir a importação durante o dia, mas aumentar os requisitos de fluxo de potência bidirecional, alterar o horário de pico ou criar nova demanda de carregamento noturno. Em ambientes residenciais e comerciais leves, uma solução compacta como aBateria de Armazenamento de Energia LiFePO4 de 51.2V para Montagem na Parede pode ajudar um cliente a deslocar uma demanda local limitada ou sustentar cargas de reserva. Seu papel não deve ser confundido com o planejamento de capacidade em escala de subestação: uma bateria de 5.12 kWh é um recurso do lado do cliente, e seu impacto prático depende das configurações do inversor, da duração da descarga, da agregação e da coincidência dos picos locais.

Essa distinção é cada vez mais importante. O armazenamento distribuído pode adiar o reforço da rede em determinados locais, mas somente quando a concessionária puder prever, contratar ou controlar o recurso de forma confiável durante períodos de restrição. O crédito de planejamento deve basear-se na disponibilidade verificada e nas regras operacionais, e não nos totais nominais das baterias instaladas.

A Avaliação de Fornecedores Deve Testar a Capacidade de Execução

A aquisição de transformadores envolve riscos que não são visíveis na ficha técnica. Capacidade de fabricação, controle de projeto, rastreabilidade de materiais, garantia de qualidade, capacidade de testes, planejamento de transporte e capacidade de resposta do serviço de campo afetam se o equipamento chega no prazo e apresenta o desempenho especificado.

A avaliação de fornecedores deve examinar o projeto proposto e a capacidade do fabricante de executá-lo de forma consistente. Perguntas úteis incluem:

• Quais normas de projeto e especificações do cliente regem a unidade, e onde os desvios são documentados?
• Como o aço do núcleo, os condutores, os materiais de isolamento, as buchas, os comutadores de taps e os equipamentos de resfriamento são controlados e rastreados?
• Quais testes de rotina, de tipo ou especiais estão incluídos, e o comprador pode acompanhar testes críticos?
• Como o transformador será transportado, armazenado, montado, seco se necessário e comissionado no local?
• Qual é o procedimento de resposta para defeitos, peças de reposição, suporte técnico e reclamações de garantia?
• Quais premissas de prazo de entrega dependem de componentes de longo prazo e quais riscos de cronograma permanecem?

Os testes de aceitação de fábrica são um importante ponto de controle, mas não constituem a etapa final de garantia. A aceitação no local, o manuseio do óleo, a qualidade da instalação, o controle de torque, os testes de proteção, o aterramento e os registros de comissionamento têm efeito direto sobre a confiabilidade no início da vida útil. As responsabilidades entre fabricante, contratado EPC, instalador e proprietário do ativo devem estar explícitas antes que o equipamento chegue ao local.

Uma Estrutura de Decisão Melhor

Para a compra de um transformador de concessionária, a decisão mais sólida raramente é a unidade com a maior classificação, a menor perda cotada ou o menor preço inicial. É o projeto que continua defensável quando a demanda atinge picos, as condições ambientais se agravam, um elemento da rede falha e a previsão de expansão muda.

Os responsáveis pelas decisões devem exigir de cada licitante uma base técnica breve e comparável: perfil de carregamento esperado, requisito de contingência, margem térmica, premissas de perdas, justificativa de tap e impedância, conformidade com normas, escopo de testes, plano de entrega e visão de custo do ciclo de vida. Qualquer premissa importante que não possa ser comprovada deve ser marcada para revisão, em vez de ser ocultada na comparação das propostas.

Quando essas premissas se tornam visíveis, a seleção de transformadores passa a ser menos sobre comprar um componente e mais sobre proteger a confiabilidade e as opções de expansão do sistema elétrico que ele atende.
