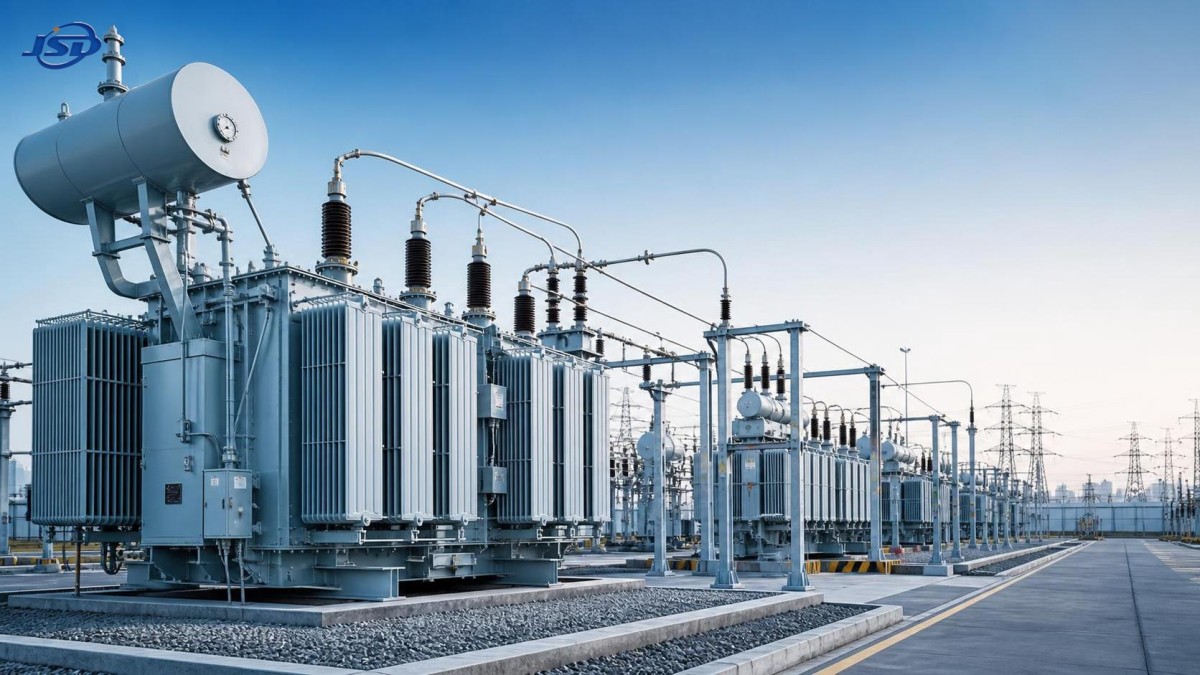

اختيار محولات المرافق للأحمال القصوى وموثوقية الشبكة والتوسع

مسألة الاختيار أكبر من السعة الاسمية على لوحة البيانات

لا يقتصر اختيار محول المرافق على مطابقة تصنيفات kVA أو MVA مع الحمل المتوقع. بالنسبة لمشغلي مرافق الكهرباء والمطورين الصناعيين ومستثمري البنية التحتية وصناع القرار في مشاريع EPC، يقع المحول عند نقطة التقاء نمو الطلب وموثوقية الشبكة وعمر الأصول والانضباط الرأسمالي. وقد تصبح الوحدة التي تبدو ذات تصنيف مناسب في جدول تخطيط قيداً إذا لم يتوافق ترتيب تبريدها أو ممانعتها أو نطاق مآخذها أو نظام عزلها أو ظروف الموقع أو خطة تسليمها مع بيئة التشغيل الفعلية.

لذلك، فإن السؤال العملي ليس: «ما حجم المحول المطلوب اليوم؟» بل: «ما تكوين المحول الذي سيدعم دورة التشغيل المتوقعة، ويحافظ على استمرارية خدمة مقبولة، ويترك خيارات واقعية للتوسع دون التسبب في تكلفة غير ضرورية لدورة الحياة؟» ويكتسب هذا التمييز أهمية قصوى عندما ينمو الطلب الأقصى أسرع من متوسط الطلب، أو عندما يغير توليد الطاقة المتجددة تدفق الأحمال، أو عندما تكون عواقب الانقطاع ذات أهمية تجارية كبيرة.

ينبغي لصناع القرار التعامل مع اختيار المحول باعتباره قراراً يتعلق بالشبكة وإدارة الأصول. ويعتمد الاختيار الصحيح على كيفية تحميل المحول، وما يحدث أثناء الطوارئ، ومدى سرعة تغير الحمل، وما إذا كانت المحطة الفرعية المحيطة تملك المساحة وسعة الحماية اللازمة للتطوير المستقبلي.

ابدأ بمنحنى الحمل، لا بتوقعات الطاقة السنوية

قد يخفي الاستهلاك السنوي الظروف التي تحدد إجهاد المحول. فقد يكون لدى الموقع استخدام سنوي معتدل للطاقة، بينما يفرض ذروات قصيرة ومتكررة تؤدي إلى تقادم حراري وتحد من المرونة التشغيلية. وغالباً ما تمتلك العمليات الصناعية المكهربة والمنشآت كثيفة البيانات وأنظمة السكك الحديدية ومحطات الشحن وأحمال الري وتطويرات الاستخدامات المختلطة أنماط طلب أقل استقراراً بكثير مما تفترضه افتراضات التخطيط التقليدية.

تبدأ عملية الاختيار الموثوقة ببيانات الحمل على فترات زمنية عند توفرها. وعندما يكون المشروع جديداً، ينبغي للمخططين إعداد عدة سيناريوهات طلب قابلة للدفاع عنها بدلاً من الاعتماد على رقم حمل واحد «متوقع»:

• طلب التشغيل العادي، بما في ذلك التغير الموسمي وتنوع الأحمال المتوقع.
• ذروة الطلب المضمونة في ظل ظروف استخدام مرتفع واقعية.
• التحميل في حالات الطوارئ عند عدم توفر محول آخر أو مغذٍ أو مورد موزع.
• ظروف تغير الحمل الناتجة عن بدء تشغيل المعدات الصناعية، أو تغيرات إنتاج الطاقة الشمسية، أو شحن البطاريات، أو كتل كبيرة من الطلب المرن.
• طلب التوسع، مفصولاً إلى حمل ملتزم به وحمل افتراضي.

يمنع هذا النهج خطأً شائعاً في الشراء: الشراء على أساس متوسط الحمل المستقبلي مع افتراض أن التبريد وقدرة التحميل الزائد قصيرة المدة سيحلان مشكلة الذروة. قد يكون التحميل الطارئ والدوري مقبولاً من الناحية الفنية في ظل ظروف محددة، لكنه ليس سعة مجانية. فهو يؤثر في تقادم العزل وأولويات الصيانة والهامش المتاح عند ارتفاع درجة الحرارة المحيطة أو خروج وحدة متوازية من الخدمة.

ينبغي أن تحدد دراسات التحميل حجم ومدة أحداث الذروة معاً. فالمحول الذي يتعرض لذروة قصيرة واحدة في مساء شتوي له متطلبات تصميم مختلفة عن محول يعمل قريباً من حده الحراري لساعات يومياً طوال موسم حار. وقد يبرر الأخير استخدام وحدة أكبر أو تبريداً محسناً أو ملف تحميل مختلفاً أو إجراءً لإدارة الطلب على مستوى الشبكة.

ومن المهم أيضاً التمييز بين السعة المتصلة بالعملاء والطلب المتزامن. فالحمل المتصل مفيد لتحديد حجم التوسع الممكن، لكنه لا ينبغي أن يحل محل تقييم للطلب قائم على التنوع. والخطأ المعاكس ينطوي على مخاطر مماثلة: تطبيق عوامل تنوع تاريخية على تطوير يؤدي فيه شحن المركبات الكهربائية أو التدفئة الكهربائية أو التخزين أو المعدات الصناعية المتزامنة إلى تقليل التنوع فعلياً.

يجب تقييم سعة الذروة إلى جانب الموثوقية

لا يجعل المحول ذو التصنيف الأعلى الشبكة أكثر موثوقية تلقائياً. تعتمد الموثوقية على المحول، وكذلك على ترتيب المحطة الفرعية وتكوين القضبان البديلة للمغذيات وتنسيق الحماية واستراتيجية الوحدات الاحتياطية والوقت اللازم لاستعادة الخدمة بعد العطل. وقد تكون وحدة كبيرة واحدة فعالة من حيث رأس المال، لكنها قد تنشئ نقطة عطل ذات عواقب جسيمة إذا لم تتوفر تغذية بديلة أو خطة استبدال.

بالنسبة للأحمال الحرجة، غالباً ما يكون السؤال المحوري هو ما إذا كان التصميم يستطيع تلبية شرط N-1، أي إمكانية التعامل مع فقدان مكون رئيسي واحد دون انقطاع غير مقبول. وقد تتضمن الإجابة محولين يعملان على التوازي، أو وصلة شبكة مفتوحة عادةً، أو ترتيبات لمحولات متنقلة، أو فصل أحمال انتقائي، أو ترتيبات احتياطية تعاقدية. ويُحدد أفضل تكوين وفقاً لتحمل الانقطاع، وليس بناءً على تفضيل عام لمحول كبير واحد أو محولين أصغر.

تستحق مخططات المحولات المتوازية اهتماماً خاصاً. إذ يمكنها تحسين المرونة التشغيلية وتسهيل التوسع المرحلي، ولكن فقط عندما تكون نسبة الجهد ومجموعة المتجهات وخصائص الممانعة وإعدادات المآخذ وترتيبات الحماية متوافقة. وقد يؤدي سوء المطابقة إلى تيارات دورانية أو تقاسم غير متساوٍ للأحمال. ولا ينبغي للمشترين افتراض أن وحدتين ذواتي تصنيفات متشابهة عموماً ستعملان جيداً على التوازي دون مراجعة هندسية.

ينبغي أن يشمل تقييم الموثوقية أيضاً قابلية الصيانة. يجب مراعاة إمكانية الوصول للفحص وأخذ عينات الزيت واستبدال الجلب وصيانة معدات التبريد واختبار المرحلات وإزالة المحول في نهاية المطاف. وقد يصبح المحول السليم من الناحية الفنية عبئاً تشغيلياً إذا كان تخطيط الموقع يجعل الأعمال الروتينية معطلة أو الاستبدال الرئيسي غير عملي.

التصميم الحراري والعزل قرارات تتعلق بدورة الحياة

لا تنفصل سعة المحول عن سلوكه الحراري. إذ تؤثر درجة حرارة النقطة الساخنة للملفات ودرجة حرارة الزيت العلوي والظروف المحيطة ونمط التبريد ونظام العزل مجتمعةً في مقدار الحمل الذي يمكن للوحدة تحمله وسرعة تقادم عزلها. وفي كثير من المشاريع، لا يتمثل التحدي المعني في الحمل الاسمي، بل في التشغيل المتكرر عند درجات حرارة مرتفعة خلال الفترات التي تكون فيها الشبكة أقل قدرة على تحمل انقطاع.

ينبغي أن تحدد مواصفات الشراء بوضوح نطاق درجة الحرارة المحيطة المتوقع والارتفاع ومستوى التلوث والتعرض الشمسي وظروف التهوية وترتيب التركيب. ويمكن لغرف المحولات الداخلية والمحطات الفرعية المغلقة والمواقع الساحلية والتركيبات الصحراوية والمشاريع على ارتفاعات عالية أن تفرض قيوداً مختلفة جداً. وقد يتطلب التصميم القياسي خفض التصنيف أو تكييفاً خاصاً بالمشروع.

ينبغي قراءة تصنيف التبريد باعتباره افتراضاً تشغيلياً لا مجرد تسمية. فالتبريد الطبيعي يحتوي على مكونات متحركة أقل، لكنه يوفر هامشاً تشغيلياً أقل. ويمكن للتبريد بالهواء القسري أو الزيت القسري زيادة السعة وتحسين مرونة التحميل، لكنه يضيف مراوح ومضخات وعناصر تحكم واحتياجات للطاقة المساعدة ونقاط صيانة إضافية. وينبغي أن يأخذ القرار في الاعتبار عواقب تعطل معدات التبريد وكيفية دمج الإنذارات في نظام المراقبة لدى المشغل.

ينبغي ربط اختيار العزل بعمر الخدمة المتوقع وواجب التحميل. لا يحتاج صناع القرار إلى تحديد كل تفاصيل المواد بأنفسهم، لكن ينبغي أن يطلبوا من الموردين شرح أساس التصميم الحراري وافتراضات التحميل المسموح بها والأدلة التي تدعم نظام العزل المقترح. ولا تكون التكلفة الأولية الأقل مقنعة إذا كانت تعتمد على افتراضات تشغيلية صارمة تترك هامشاً ضئيلاً لذروات الصيف أو حمل الطوارئ أو التوسع المتأخر.

ينبغي قياس الكفاءة في سياق التشغيل الفعلي

غالباً ما يُبسط تقييم الفاقد بصورة مفرطة. يحدث فاقد اللاحمل كلما كان المحول تحت الجهد، بينما يزداد فاقد الحمل مع مربع التيار. وقد يركز المحول الذي يخدم شبكة محملة بخفة لكنها تحت الجهد باستمرار بصورة اقتصادية أكبر على فاقد اللاحمل. أما المحول الصناعي أو الحضري ذي التحميل المرتفع فقد يبرر اهتماماً دقيقاً بفاقد الحمل وتصميم الموصلات وكفاءة التبريد.

المقارنة المناسبة هي تكلفة دورة الحياة، لا سعر الشراء وحده. وينبغي أن يشمل هذا التقييم طاقة الفاقد المتوقعة عبر ملف التشغيل، وافتراضات تقييم الكهرباء، ومنهجية رسملة الفاقد عند الاقتضاء، ومتطلبات الصيانة، والتعرض للانقطاعات، والعمر المتوقع. وإذا استخدم العطاء صيغة لرسملة الفاقد، فينبغي تقييم جميع مقدمي العروض بالمدخلات نفسها؛ وإلا فقد يبدو التصميم الأفضل تقنياً أكثر تكلفة لمجرد أن المقارنة غير متسقة.

لا يوجد محول مرافق «أكثر كفاءة» بصورة عالمية. يعتمد التصميم الصحيح على عامل الحمل ومدة الذروة وجهد التشغيل وتكلفة الطاقة. وينبغي لصناع القرار أن يطلبوا من الموردين بيان الفواقد المضمونة في الظروف المرجعية وشرح ما إذا كان الأداء المعلن ينطبق على موضع المأخذ وحالة التبريد المقصودين. فبيانات الفاقد الغامضة تخلق نزاعات يمكن تجنبها بعد التسليم.

لا يمكن تأجيل تنظيم الجهد والممانعة والحماية إلى مراحل التصميم المتأخرة

إن نسبة الجهد والقدرة الاسمية ليستا سوى البداية. يؤثر اختيار مغير المآخذ في قدرة المحول على الحفاظ على الجهد في جهة الخرج مع تغير ظروف الحمل والتغذية. وقد تكون مغيرات المآخذ خارج الدائرة مناسبة للأنظمة المستقرة التي تكون فيها التعديلات غير متكررة. أما مغيرات المآخذ تحت الحمل فتوفر مرونة تشغيلية عندما يجب تنظيم الجهد في ظل ظروف متغيرة، لكنها تضيف تعقيداً ميكانيكياً وتتطلب استراتيجية صيانة محددة.

الممانعة لا تقل أهمية. فهي تؤثر في تيار العطل وهبوط الجهد والتشغيل المتوازي وأداء أنظمة الحماية. وقد تساعد الممانعة الأعلى في الحد من مستويات الأعطال، لكنها قد تؤدي إلى تدهور تنظيم الجهد. ويمكن للممانعة الأقل أن تدعم أداء الجهد، لكنها قد تزيد واجب القصر على معدات التبديل. وهذه مفاضلة على مستوى النظام، وليست خياراً يخص المحول وحده.

قبل إنهاء المواصفات، ينبغي لفريق المشروع إكمال أو تحديث دراسات تدفق الأحمال والقصر وتنسيق الحماية والتأريض. ويجب أن تعكس هذه الدراسات حالات التوسع المحتملة، لا اليوم الأول للتشغيل فقط. إذ يمكن أن يؤدي تعديل أنظمة الحماية أو استبدال معدات التبديل بسبب التقليل من واجبات الأعطال إلى محو الوفورات الظاهرية الناتجة عن اختيار محول منخفض التكلفة.

تحتاج المراقبة الرقمية أيضاً إلى مبرر عملي. إذ يمكن لمؤشرات درجة حرارة الملفات ومراقبة درجة حرارة الزيت وواجهات تحليل الغاز المذاب ومراقبة الجلب والاتصالات عن بُعد أن تحسن الوعي بالحالة، ولا سيما للأصول الحرجة أو صعبة الوصول. ومع ذلك، لا تكون للبيانات قيمة إلا إذا كانت لدى المؤسسة حدود ومسؤوليات وإجراءات عمل للتصرف بناءً عليها. فحزمة المراقبة غير المرتبطة بقرارات الصيانة تصبح ميزة إعداد تقارير مكلفة.

تخطيط التوسع يعني الحفاظ على الخيارات، لا شراء السعة القصوى

قد يؤدي الإفراط في البناء إلى تجميد رأس المال وزيادة فاقد اللاحمل وتعقيد التركيب. وقد يفرض نقص البناء استبدالاً معطلاً قبل أن يحقق الأصل قيمة معقولة. ويتمثل النهج الأكثر انضباطاً في تحديد افتراضات التوسع الموثوقة بدرجة كافية للتأثير في تصميم اليوم، وتلك التي ينبغي استيعابها من خلال المساحة والقضبان والأساسات ومسارات الكابلات وتجهيزات الحماية بدلاً من سعة المحول الفورية.

على سبيل المثال، يمكن تصميم محطة فرعية لمحول واحد في البداية مع حجز حيز لمحول ثانٍ، وسعة خندق للكابلات، ولوحات حماية، وامتدادات للقضبان لوحدة مستقبلية. وقد يكون ذلك أكثر جدوى اقتصادية من تركيب السعة النهائية في اليوم الأول، خصوصاً عندما يعتمد نمو الحمل على إشغال مستأجرين غير مؤكد أو استثمار صناعي مرحلي.

يمكن لموارد الطاقة الموزعة أن تغير حسابات التوسع. فقد تقلل الطاقة الشمسية والتخزين لدى العميل من الاستيراد نهاراً، لكنها قد تزيد متطلبات تدفق القدرة ثنائي الاتجاه، أو تغير توقيت الذروة، أو تنشئ طلباً جديداً للشحن الليلي. وفي البيئات السكنية والتجارية الخفيفة، قد يساعد حل مدمج مثلبطارية تخزين طاقة LiFePO4 مثبتة على الحائط بجهد 51.2V العميل على تحويل طلب محلي محدود أو دعم أحمال احتياطية. ولا ينبغي الخلط بين دورها وتخطيط السعة على مستوى المحطة الفرعية: فبطارية بسعة 5.12 kWh هي مورد لدى العميل، ويعتمد تأثيرها العملي على إعدادات العاكس ومدة التفريغ والتجميع وتزامن الذروات المحلية.

ويزداد أهمية هذا التمييز. إذ يمكن للتخزين الموزع تأجيل تعزيز الشبكة في مواقع معينة، ولكن فقط عندما تستطيع شركة المرافق التنبؤ بالمورد أو التعاقد عليه أو التحكم به بصورة موثوقة خلال فترات القيود. وينبغي أن يستند رصيد التخطيط إلى التوافر الموثق وقواعد التشغيل، لا إلى إجمالي السعات الاسمية للبطاريات المركبة.

ينبغي أن يختبر تقييم الموردين قدرة التنفيذ

ينطوي شراء المحولات على مخاطر لا تظهر في ورقة البيانات الفنية. تؤثر القدرة التصنيعية والتحكم في التصميم وتتبع المواد وضمان الجودة وقدرة الاختبار وتخطيط النقل وسرعة الاستجابة للخدمة الميدانية جميعها في وصول المعدات في الوقت المحدد وأدائها وفق المواصفات.

ينبغي أن يفحص تقييم المورد التصميم المقترح وقدرة الشركة المصنعة على تنفيذه باستمرار. ومن الأسئلة المفيدة:

• ما معايير التصميم ومواصفات العميل التي تحكم الوحدة، وأين توثق الانحرافات؟
• كيف يتم التحكم في فولاذ القلب والموصلات ومواد العزل والجلب ومغيرات المآخذ ومعدات التبريد وتتبعها؟
• ما الاختبارات الروتينية أو النوعية أو الخاصة المدرجة، وهل يمكن للمشتري مشاهدة الاختبارات الحرجة؟
• كيف سيُنقل المحول ويُخزن ويُركب ويُجفف عند الضرورة ويُشغّل في الموقع؟
• ما مسار الاستجابة للعيوب وقطع الغيار والدعم الفني ومطالبات الضمان؟
• ما افتراضات المهلة الزمنية التي تعتمد على مكونات طويلة التوريد، وما مخاطر الجدول المتبقية؟

يُعد اختبار القبول في المصنع نقطة تحقق مهمة، لكنه ليس خطوة الضمان النهائية. فللقبول في الموقع ومناولة الزيت وجودة التركيب والتحكم في عزم الربط واختبار الحماية والتأريض وسجلات التشغيل تأثير مباشر في موثوقية العمر المبكر. وينبغي أن تكون المسؤوليات بين الشركة المصنعة ومقاول EPC والمركب ومالك الأصل واضحة قبل وصول المعدات إلى الموقع.

إطار أفضل لاتخاذ القرار

عند شراء محول مرافق، نادراً ما يكون القرار الأقوى هو الوحدة ذات التصنيف الأعلى أو أدنى فاقد معلن أو أقل سعر أولي. بل هو التصميم الذي يبقى مبرراً عندما تبلغ ذروات الطلب، وترتفع الظروف المحيطة، ويتعطل أحد عناصر الشبكة، وتتغير توقعات التوسع.

ينبغي لصناع القرار أن يطلبوا أساساً فنياً مختصراً وقابلاً للمقارنة من كل مقدم عرض: ملف التحميل المتوقع، ومتطلب الطوارئ، والهامش الحراري، وافتراضات الفاقد، ومنطق المآخذ والممانعة، والامتثال للمعايير، ونطاق الاختبارات، وخطة التسليم، ومنظور تكلفة دورة الحياة. وينبغي وضع علامة للمراجعة على أي افتراض رئيسي لا يمكن إثباته بدلاً من إخفائه في مقارنة العروض.

عندما تصبح تلك الافتراضات واضحة، يصبح اختيار المحول أقل تعلقاً بشراء مكون وأكثر تعلقاً بحماية موثوقية نظام القدرة الذي يخدمه وخيارات توسعه.
