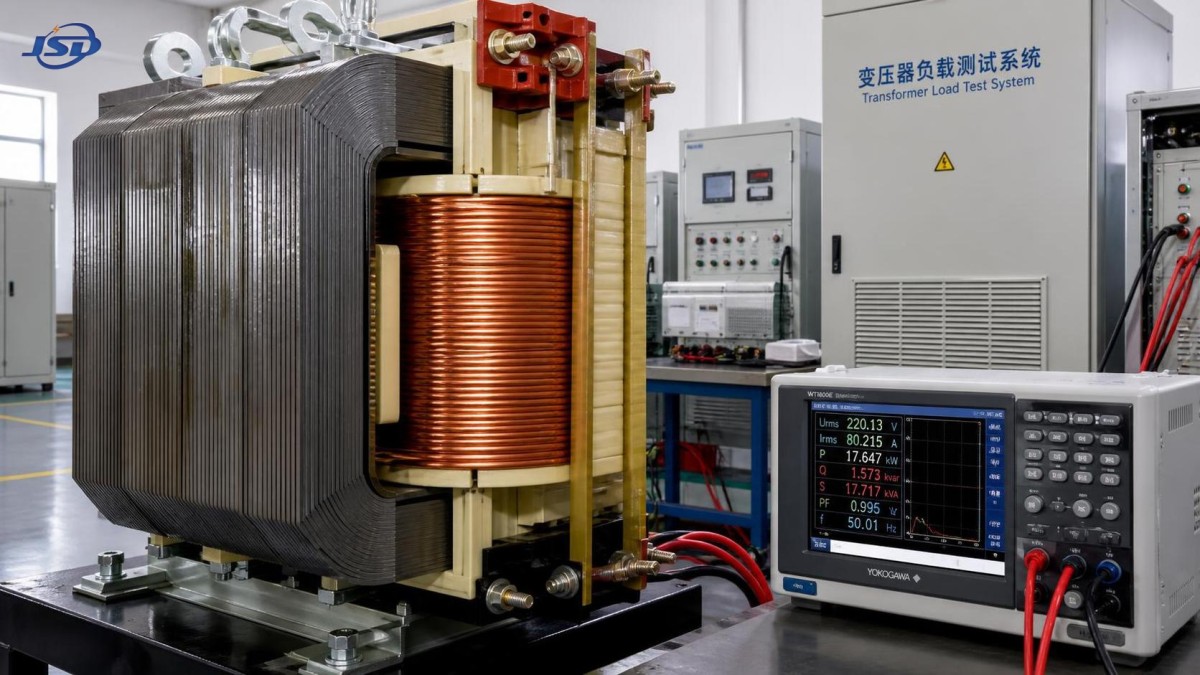

Объяснение потерь в трансформаторе: потери в магнитопроводе и потери в меди при оценке эффективности

Оценка эффективности начинается с разделения потерь холостого хода и нагрузочных потерь. В терминах трансформаторов это означает разграничение потерь в магнитопроводе и потерь в меди перед сравнением номинальных характеристик, протоколов испытаний или расчетов эксплуатационных затрат. Если рассматривать эти два термина как взаимозаменяемые, оценка быстро становится неточной, особенно когда установка работает с переменной нагрузкой, гармониками или длительным ежедневным нахождением под напряжением. Трансформатор может демонстрировать низкие потери в одной рабочей точке и при этом работать хуже в другой, поскольку физические источники потерь различаются и по-разному реагируют на напряжение, частоту и ток.

Потери в магнитопроводе, часто называемые потерями в стали или потерями холостого хода, представляют собой мощность, рассеиваемую в магнитопроводе при подаче номинального напряжения. Они существуют даже при разомкнутой вторичной обмотке и отсутствии подключенной полезной нагрузки. Потери в меди, напротив, возникают из-за протекания тока через обмотки и связанные с ними токопроводящие части. Они увеличиваются вместе с нагрузкой и становятся доминирующей составляющей потерь при повышении тока. При техническом анализе первый полезный вопрос заключается не в том, какие потери «важнее», а в том, при каком рабочем профиле каждая из них будет определять совокупное энергопотребление в течение срока службы.

Что на самом деле включают потери в магнитопроводе

Потери в магнитопроводе обычно указываются как одно значение на паспортной табличке или в протоколе испытаний, однако они обусловлены несколькими магнитными механизмами внутри шихтованной электротехнической стали или другого материала магнитопровода. Две основные составляющие — это гистерезисные потери и потери на вихревые токи. Гистерезисные потери связаны с повторным перемагничиванием в каждом цикле напряжения. Потери на вихревые токи возникают из-за циркулирующих токов, индуцируемых непосредственно в материале магнитопровода. На обе составляющие влияют плотность магнитного потока, частота, толщина листов, изоляция между листами и магнитные свойства стали.

Поскольку потери в магнитопроводе в основном зависят от приложенного напряжения и частоты, при изменении нагрузки они остаются относительно стабильными, если форма напряжения и частота близки к расчетным условиям. Такая стабильность часто приводит к ошибочному пониманию. «Стабильные» не означает «малые». В распределительной системе, где трансформатор непрерывно находится под напряжением, но длительное время работает с небольшой нагрузкой, потери холостого хода могут составлять значительную долю годовых энергопотерь. В другой установке с короткими периодами включения и значительными пиковыми токами могут доминировать потери в меди.

При заводской оценке потери в магнитопроводе обычно измеряют в испытании холостого хода при номинальной частоте и заданном напряжении. На показания может влиять качество формы сигнала испытательного источника питания. Даже умеренное содержание гармоник в приложенном напряжении может повысить измеренные потери в магнитопроводе по сравнению со значением, ожидаемым при синусоидальных условиях. Поэтому при интерпретации результатов испытаний следует учитывать форму волны напряжения, а не только итоговое значение мощности в ваттах.

Как развиваются потери в меди под нагрузкой

Потери в меди обычно связывают с потерями I²R в первичной и вторичной обмотках. Принцип прост: сопротивление преобразует электрическую энергию в тепло при прохождении тока через проводник. Однако практическая оценка сложнее, поскольку сопротивление обмотки изменяется с температурой, а температура обмотки трансформатора может значительно отличаться между холодным заводским измерением и реальными условиями эксплуатации. Низкое сопротивление, измеренное при температуре окружающей среды, не отражает горячее состояние, достигаемое после продолжительной нагрузки.

Дополнительные добавочные нагрузочные потери часто учитываются вместе с потерями в меди при практической оценке, поскольку они также увеличиваются с ростом тока. Эти потери возникают в металлических конструктивных деталях, проводниках обмоток, подвергающихся воздействию потоков рассеяния, зажимных элементах, стенках бака и соединениях выводов. Если их не учитывать, расчет суммарных нагрузочных потерь может выглядеть более благоприятным, чем фактический результат эксплуатации. Это особенно важно при сравнении устройств с различной геометрией обмоток, способами транспозиции проводников, расстояниями между изоляционными элементами или механической компоновкой.

Простое сравнение показывает различие в характере этих потерь. Если ток нагрузки удваивается, идеальные потери в меди увеличиваются примерно в четыре раза из-за квадратичной зависимости. Потери в магнитопроводе не следуют такой зависимости от тока. Они в основном определяются напряжением и магнитной конструкцией. Поэтому трансформатор, выбранный только по эффективности при полной нагрузке, может быть не лучшим решением для объекта, который большую часть времени работает значительно ниже номинальной мощности.

Почему это различие меняет оценку эффективности

Коэффициент полезного действия трансформатора представляет собой отношение выходной мощности к сумме выходной мощности и общих потерь. Формула проста, однако результат в значительной степени зависит от принятых условий нагрузки. Устройство с очень низкими потерями в магнитопроводе и несколько более высокими потерями в обмотках может хорошо работать в системах, которые круглосуточно находятся под напряжением при умеренном токе. Другая конструкция с более высокими потерями холостого хода, но меньшими нагрузочными потерями может оказаться предпочтительнее, если ток длительное время остается высоким. Без реалистичной кривой нагрузки одно значение эффективности может скорее вводить в заблуждение, чем помогать оценке.

По этой же причине стандарты и тендерная документация часто разделяют потери холостого хода и нагрузочные потери, вместо того чтобы принимать только один общий процент эффективности. Два трансформатора могут показывать сходную эффективность в выбранной точке, но иметь различное тепловое поведение и разное годовое энергопотребление. Раздельные значения делают компромисс очевидным. Они также упрощают проверку того, сделан ли акцент в конструкции на качестве магнитного материала, сечении проводников, пути охлаждения или сбалансированном сочетании всех трех факторов.

Еще одна распространенная ошибка — оценивать потери только при номинальной нагрузке, а затем распространять этот вывод на интеграцию возобновляемых источников энергии, промышленный циклический режим или инфраструктуру с сезонной недогрузкой. В таких условиях средний ток может длительное время оставаться значительно ниже номинального, тогда как трансформатор продолжает непрерывно находиться под напряжением. В результате потери в магнитопроводе становятся пропорционально более значимыми, чем предполагают многие быстрые сравнения.

Конструктивные параметры, определяющие показатели

На потери в магнитопроводе существенно влияют выбор материала и плотность магнитного потока. Использование ориентированной электротехнической стали, улучшенного покрытия листов, более качественной шихтовки и консервативного магнитного расчета позволяет снизить потери холостого хода, хотя может повлиять на габариты, массу или стоимость. Важны и производственные детали. Заусенцы на обрезанных кромках, некачественная ступенчатая сборка, неравномерное давление при стягивании или повреждение изоляции листов во время изготовления могут увеличить локальные вихревые токи и повысить измеренные потери.

Потери в меди зависят от материала проводника, площади его поперечного сечения, плотности тока, конструкции обмотки, качества соединений и эффективности охлаждения. Увеличение сечения проводника снижает сопротивление, но также влияет на размеры обмотки и реактивное сопротивление рассеяния. В фольговых или ленточных обмотках состояние кромок и расположение межслойной изоляции могут влиять на распределение тока. В сухих трансформаторах с литой смоляной изоляцией тепловое поведение особенно важно, поскольку температура обмотки напрямую влияет на сопротивление при эксплуатационной нагрузке. Поэтому данные о превышении температуры и предположения о вентиляции являются частью интерпретации потерь, а не отдельной темой.

Для внутренних установок среднего напряжения такая конструкция, как сухой распределительный трансформатор 33kV с литой смоляной изоляцией, может рассматриваться одновременно с точки зрения нагрузочных потерь и тепловой стабильности, поскольку сухое исполнение исключает использование масла, но требует повышенного внимания к условиям внутри оболочки, направлению воздушного потока и температуре окружающей среды при оценке сопротивления нагретой обмотки и стабильной эффективности.

Как интерпретировать протоколы испытаний без упрощенных допущений

Значения потерь холостого хода следует рассматривать вместе с испытательным напряжением, частотой и положением ответвления. Трансформатор, измеренный на непредпочтительном ответвлении, может иметь другие магнитные условия по сравнению с номинальной рабочей точкой. Нагрузочные потери следует проверять с учетом исходной температуры, к которой они приведены. Сравнение одного протокола, скорректированного по стандартной температуре нагретого сопротивления, с другим, оставленным ближе к температуре окружающей среды, не является корректным инженерным сравнением.

Условия транспортировки и монтажа также могут влиять на проверку после поставки. Механический удар при перевозке может не вызвать очевидного внешнего дефекта, но способен изменить внутреннее выравнивание, ослабить стяжку или повлиять на контактное давление, что впоследствии изменит вибрацию, шум или характеристики потерь. Поэтому приемочные испытания на месте следует интерпретировать с учетом состояния установки: кабельных оконцеваний, баланса фаз, препятствий для вентиляции и качества формы сигнала питающей сети — все эти факторы влияют на измеренный результат.

Если ожидается нагрузка с высоким содержанием гармоник, стандартные значения потерь для синусоидального режима нельзя считать полной картиной эксплуатации. Гармоники могут повысить добавочные нагрузочные потери и локальный нагрев сверх базовых паспортных значений. Искажение тока от выпрямителей, частотно-регулируемых приводов и некоторых преобразовательных устройств способно изменить фактическую нагрузку на обмотки, даже если среднеквадратичное значение тока на первый взгляд кажется допустимым. В таких условиях сравнение исключительно по каталожным данным обычно является слишком поверхностным.

Распространенные ошибки при техническом анализе

Одна из регулярно повторяющихся ошибок заключается в предположении, что меньшие суммарные потери в техническом паспорте всегда означают более низкую рабочую температуру при любых условиях. Трансформатор с меньшими потерями холостого хода, но большими нагрузочными потерями может нагреваться сильнее при высокой нагрузке, тогда как конструкция с большими потерями холостого хода может оставаться термически более стабильной при токе, близком к полному, благодаря меньшему сопротивлению обмоток или лучшему отводу тепла. Важно учитывать соотношение составляющих потерь.

Другая проблема возникает, когда закупочная документация требует «минимальных потерь», но не определяет профиль нагрузки, рабочий цикл, диапазон температур окружающей среды, высоту над уровнем моря или ограничения по охлаждению. В результате предложения могут быть оптимизированы под испытательную точку, не соответствующую фактической эксплуатации. Технически обоснованная оценка обычно требует согласовать как минимум следующие параметры до ранжирования значений потерь:

• ожидаемое количество часов нахождения под напряжением и то, остается ли трансформатор включенным в периоды низкого спроса,
• примерный профиль нагрузки, а не только одно пиковое значение,
• стабильность частоты сети и наличие известных искажений формы сигнала,
• ограничения пространства, которые могут влиять на вентиляцию, выбор оболочки или допустимое превышение температуры,
• предполагаемое рабочее положение ответвления, если оно часто отличается от номинального.

Даже при наличии хороших исходных данных необходима осторожность. Опубликованные значения потерь относятся к определенным условиям испытаний. После установки трансформатора в помещении с накоплением пыли, перекрытыми воздушными каналами, повышенной температурой окружающей среды или неравномерными фазами фактическая эффективность может отличаться от лабораторных ожиданий. Это не означает, что исходные значения были неверными; это означает, что изменился эксплуатационный контекст, определяющий соотношение электрических и тепловых характеристик.

Техническое обслуживание и долговременная стабильность

Потери в магнитопроводе обычно не изменяются резко в процессе эксплуатации, если магнитная система не повреждена, не перегрета и не подверглась механическому воздействию. Потери, связанные с медью, могут заметнее изменяться из-за сопротивления соединений, температуры обмоток и эффективности охлаждения. Ослабленные оконцевания, окисленные соединения, засоренные вентиляционные каналы или постоянная перегрузка могут увеличить эффективные нагрузочные потери и локальные горячие точки. В сухих трансформаторах загрязнение поверхностей также может ухудшить охлаждение и поведение при частичных разрядах, что влияет на тепловую стабильность, даже если исходные значения сопротивления были приемлемыми.

Поэтому эксплуатационные записи следует анализировать вместе с вопросами, связанными с потерями. Повышение рабочей температуры при аналогичной нагрузке, повторяющийся запах во время пикового спроса или необычная схема нагрева оболочки могут указывать на увеличение нагрузочных потерь или ограниченное охлаждение, а не на чисто изоляционную проблему. Раннее разделение этих возможных причин делает поиск неисправности эффективнее и снижает риск замены неправильного компонента или ошибочной классификации причины.

Как повысить надежность оценки

Наиболее надежная оценка эффективности получается при сопоставлении составляющих потерь с фактическим режимом работы трансформатора и последующей проверке того, соответствуют ли этому режиму конструктивные решения. Потери в магнитопроводе показывают электрическую стоимость самого нахождения устройства под напряжением. Потери в меди показывают стоимость передачи тока. Эти два значения не являются конкурентами в техническом паспорте; они описывают разные стороны реальной эксплуатации. Если сохранять это различие, сравнение конструкций трансформаторов становится технически более обоснованным, особенно в условиях переменной нагрузки, ограничений по температуре внутри помещений или воздействия гармоник, которые в противном случае могут скрыть реальную картину эффективности.
