Стандарты трансформаторов напряжения PT: что необходимо проверить для обеспечения точности измерений и защиты

Когда команда начинает проверять измерительный трансформатор напряжения PT, предназначенный для коммерческого учета или защиты, реальный вопрос редко заключается в том, что такое PT. Обычно он более практичный: сохранит ли данный блок надежность измерений и логики релейной защиты при фактической нагрузке, уровне короткого замыкания и условиях монтажа на объекте? Для команд контроля качества и управления безопасностью этот вопрос лежит в основе соответствия требованиям, достоверности расчетов и надежности защиты. PT, который выглядит приемлемо по техническому паспорту, все же может создать эксплуатационные риски, если его класс точности, тепловые ограничения, координация изоляции или результаты испытаний не соответствуют конкретному применению.

Стандарты, применяемые к PT, имеют значение, поскольку измерительные и защитные цепи выходят из строя по-разному. Измерительная цепь требует стабильных коэффициента трансформации и фазовой точности в пределах заданного рабочего диапазона. Защитная цепь должна сохранять предсказуемое поведение при нагрузках на систему, включая аномальные напряжения, переходные процессы или изменения нагрузки, обусловленные работой реле. Поэтому простой проверки паспортной таблички недостаточно. Важно убедиться, что заявленные стандарт, класс, нагрузка и программа испытаний действительно соответствуют предполагаемому применению, а не только проверить, заявляет ли поставщик «соответствие».

Начинайте с области применения, а не с сертификата

Одна из наиболее распространенных ошибок при закупке и входном контроле — рассматривать стандарты как формальную процедуру отметки пунктов. На практике сначала необходимо определить, используется ли PT главным образом для коммерческого или внутреннего учета, для релейной защиты либо одновременно для обеих целей. От этого зависит, какие характеристики точности наиболее важны и какие подтверждающие документы следует запросить у производителя.

Для измерительных цепей обычно оцениваются погрешность коэффициента трансформации и угловая погрешность при заданных условиях нагрузки и напряжения. В защитных цепях основное внимание смещается на то, сохраняется ли пригодный для работы реле вторичный выход во всем ожидаемом рабочем диапазоне. PT, выбранный для комбинированного применения, необходимо проверять более тщательно, поскольку заявления о «двойном назначении» часто звучат проще, чем реальные ограничения. В некоторых проектах более рациональным инженерным решением является разделение измерительных и защитных сердечников или обмоток, особенно если коммерческий учет, чувствительность реле и регистрация возмущений имеют разные последствия.

Какие стандарты обычно применяются

В зависимости от географии проекта, а также требований энергоснабжающей организации или промышленной спецификации, требования к PT обычно сопоставляются с документами IEC либо IEEE/ANSI. Точную применимость всегда следует проверять по проектной документации, однако основной принцип прост: стандарт, указанный на чертеже или в тендерной документации, должен соответствовать обозначению класса и предлагаемому протоколу испытаний. Поверхностное сопоставление стандартов может привести к путанице, поскольку обозначения классов, методы испытаний и их интерпретация не всегда взаимозаменяемы.

Во многих международных проектах покупатели и инспекторы в первую очередь обращаются к действующим редакциям IEC для измерительных трансформаторов, особенно в части классов точности, диэлектрических испытаний, нагрева и определения приемо-сдаточных/типовых испытаний. В североамериканских спецификациях или требованиях на базе ANSI обозначения и формулировки критериев приемки могут отличаться. Заявления поставщика о том, что PT «соответствует международному стандарту», недостаточно. Команды контроля качества должны уточнить, о каком именно стандарте и какой редакции идет речь【待核实 if not stated in documents】, а также какие пункты заявлены применительно к точности и изоляционным характеристикам.

Практический вывод прост: не следует напрямую сравнивать измерительный класс IEC одного производителя с заявленным защитным классом IEEE другого производителя так, будто это одинаковые утверждения. Если проект основан на смешанных требованиях, запросите постатейную техническую матрицу соответствия, а не полагайтесь только на маркетинговые материалы.

Класс точности имеет смысл только с учетом нагрузки и условий эксплуатации

Класс точности часто является первым параметром, который проверяют, и это правильно. Но одновременно это один из наиболее неправильно понимаемых параметров. Класс точности PT не существует сам по себе: он связан с конкретными условиями, такими как номинальное напряжение, частота, нагрузка и коэффициент мощности. Устройство, обеспечивающее заявленный класс при одной нагрузке, может вести себя иначе при подключении длинных вторичных проводов, нескольких счетчиков, преобразователей или входов реле.

Для измерительных применений погрешность коэффициента трансформации и фазовый сдвиг следует проверять с учетом фактической подключенной нагрузки, а не только номинальной нагрузки, указанной в документации. В проектах модернизации это особенно важно. Со временем во вторичных цепях обычно накапливаются дополнительные устройства, и каждое из них может отдалять PT от точки, в которой гарантировалась заявленная точность.

Для защитных применений команды качества и безопасности не должны ограничиваться проверкой обозначения класса. Необходимо выяснить, сохраняют ли коэффициент напряжения, тепловые характеристики и переходные характеристики PT пригодность для схемы релейной защиты. Реле защиты, зависящее от чистого и предсказуемого вторичного напряжения во время системного возмущения, настолько надежно, насколько надежно поведение питающего его PT.

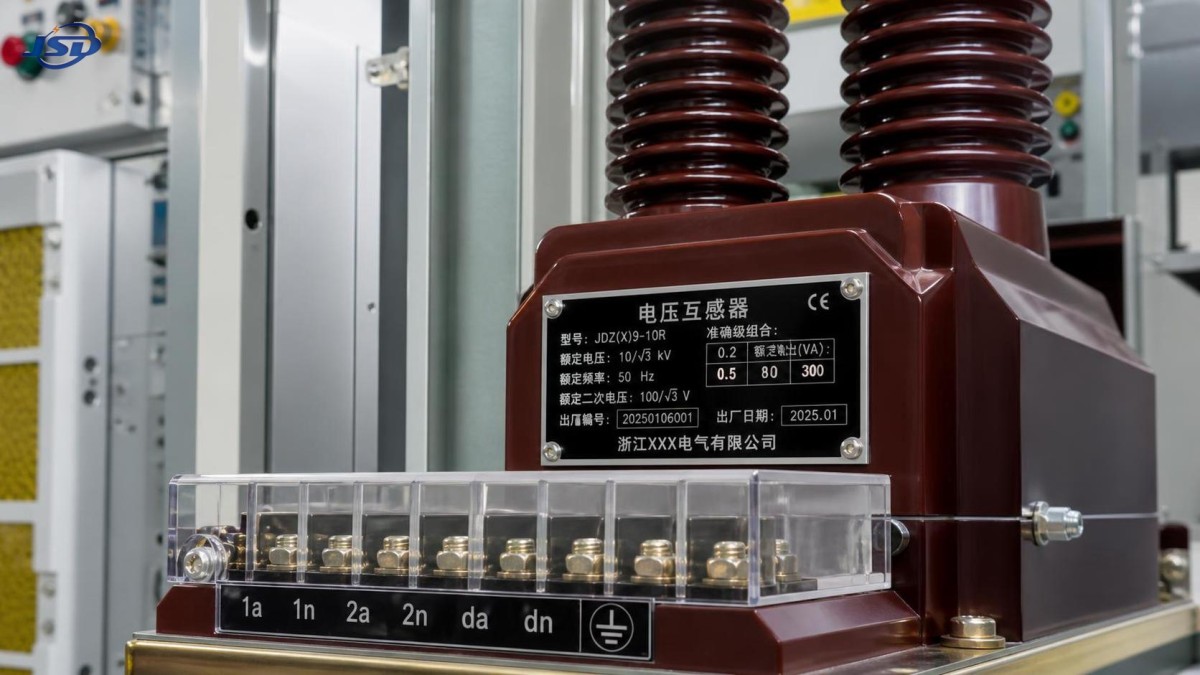

Что проверять на паспортной табличке и в файле испытаний

Паспортная табличка обеспечивает первичный технический фильтр, однако именно протоколы испытаний определяют, заслуживает ли устройство доверия. Перед выпуском, приемкой или монтажом обычно стоит проверить следующие пункты:

• Номинальное первичное и вторичное напряжение, включая варианты вторичной обмотки с отводами
• Частоту и, где это применимо, принятые условия заземления системы
• Класс точности каждой обмотки и соответствующее назначение
• Номинальную нагрузку и соответствующий коэффициент мощности
• Коэффициент напряжения и допустимую продолжительность его действия
• Уровень изоляции, выдерживаемое напряжение промышленной частоты и значения выдерживаемого импульсного напряжения
• Тепловые ограничения и данные о превышении температуры
• Маркировку выводов, полярность, схему подключения и инструкции по заземлению
• Протоколы приемо-сдаточных испытаний, а при необходимости — подтверждение типовых или специальных испытаний

Этот перечень выглядит стандартным, однако риск скрывается в деталях. Например, измерительная обмотка может соответствовать своему классу при низкой нагрузке, тогда как установленная нагрузка существенно возрастает после учета длины кабелей и устройств в шкафу. Или вторичное напряжение может быть правильным при заводской температуре окружающей среды, но условия проекта вызывают температурные воздействия, сокращающие фактический запас. Менеджерам по безопасности также следует уделять особое внимание протоколам диэлектрических испытаний и координации изоляции, если рабочий профиль включает воздействие аварийных токов в распределительном устройстве или тяжелые условия окружающей среды.

Точность измерений: где фактически возникают погрешности в системе

В измерительных цепях погрешности PT редко возникают из-за одного серьезного дефекта. Чаще они накапливаются вследствие небольших несоответствий: неверных предположений о нагрузке, сопротивления вторичных проводов, ослабления клемм, не задокументированных изменений отводов и плохой согласованности со счетчиками, рассчитанными на более жесткие требования к неопределенности. Если PT входит в цепь, связанную с коммерческими расчетами, такие небольшие отклонения могут стать причиной споров, а не только технической проблемой.

Поэтому входной контроль должен выходить за рамки проверки отметки о прохождении испытаний в отчете. Необходимо подтвердить, что испытательная нагрузка и коэффициент мощности соответствуют реальным условиям монтажа. Если PT предназначен для высокоточного учета, некоторые эксплуатирующие организации также проверяют, учтена ли вся измерительная цепь, а не только трансформатор отдельно. Даже высокоточный PT может быть частью неточной системы, если последующие допущения недостаточно обоснованы.

Здесь уместна аналогия с другим силовым оборудованием: команды, оценивающие распределенные энергетические комплексы, часто рассматривают не только характеристики аккумуляторных ячеек, но и поведение всей системы. Поэтому интегрированные решения, такие как51.2V Stackable LiFePO4 Energy Storage Battery, обычно оцениваются с точки зрения системной координации, а не только заявлений о характеристиках отдельных компонентов. К выбору PT следует применять такой же строгий подход. Маркировка класса важна, но установленная измерительная цепь важнее.

Точность защиты: недооцененный источник риска неправильной работы реле

Инженеры по релейной защите обычно знают, что трансформаторы тока могут искажать работу реле, однако трансформаторы напряжения заслуживают не меньшего внимания. PT, питающий защитные реле, должен обеспечивать вторичный сигнал, сохраняющий ожидаемые рабочие характеристики в условиях, значимых для данной схемы. Если логика реле зависит от функций минимального или максимального напряжения, направления мощности, синхронизации, частоты или дистанционной защиты, неудовлетворительное поведение PT может привести к несостоявшемуся отключению, ложным тревогам или ненужным остановам.

Здесь особенно важны несколько проверок. Во-первых, убедитесь, что защитный класс явно указан для обмотки, используемой реле, а не предполагается на основании измерительного класса. Во-вторых, подтвердите соответствие коэффициента напряжения характеристикам сети и принятым условиям отключения повреждения. В-третьих, проверьте, учитывает ли расчетная нагрузка все входы реле и вспомогательных устройств, фактически подключенные в системе. И, в-четвертых, если проект чувствителен к таким факторам, выясните, оценивались ли переходные характеристики или риск феррорезонанса. Не каждому применению требуется подробное исследование переходных процессов, однако установки среднего и высокого напряжения с определенными схемами заземления могут требовать более осторожного подхода.

Координация изоляции и соответствие требованиям безопасности — не второстепенные вопросы

Для команд управления безопасностью точности часто уделяется больше внимания, чем целостности изоляции, однако PT, который хорошо измеряет, но не соответствует требованиям координации изоляции, все равно представляет риск для проекта. Электрическая прочность, ограничения частичных разрядов, если они предусмотрены, длина пути утечки, пригодность оболочки и ожидаемая стойкость к короткому замыканию — все это должно входить в проверку. Это касается не только конструкторского отдела. Данные характеристики влияют на безопасность на объекте, интервалы технического обслуживания, риск простоев и последствия расследования инцидентов.

Условия окружающей среды также имеют большее значение, чем предполагают многие спецификации. Панели внутреннего распределительного устройства, прибрежные объекты, химически агрессивные производства, возобновляемые подстанции с циклическими изменениями температуры и инфраструктурные проекты в пыльных регионах создают разные нагрузки на изоляционные системы и целостность выводов. Если проектная документация носит общий характер, персоналу контроля качества следует не считать стандартную базовую конфигурацию достаточной без дополнительной проверки.

Какие вопросы стоит задать поставщику до утверждения

Содержательное обсуждение с поставщиком обычно дает больше информации, чем дополнительная брошюра. Как правило, полезно задать следующие практические вопросы:

• По какому именно стандарту и какой редакции изготовлен и испытан PT?
• Какая обмотка предназначена для измерений, а какая — для защиты?
• При какой нагрузке и коэффициенте мощности подтверждена заявленная точность?
• Каковы допустимое длительное перенапряжение или коэффициент напряжения?
• Предоставляются ли протоколы приемо-сдаточных испытаний для каждого устройства или для партии?
• Какие типовые испытания доступны и насколько недавно они проводились?
• Какие ограничения по условиям окружающей среды или монтажу следует учитывать покупателю?
• Применялась ли данная конструкция ранее в аналогичных сетевых условиях?

Цель этих вопросов — не административное давление. Они должны показать, насколько хорошо поставщик понимает область применения и способен обеспечить техническую поддержку. В большинстве случаев технически компетентный производитель отвечает ясно и последовательно. Если ответы остаются расплывчатыми, риск обычно не ограничивается качеством документации.

Распространенные предположения, которые не всегда подтверждаются

Некоторые отраслевые привычки требуют более критичного отношения.

Во-первых, «более высокий класс точности» автоматически не означает «лучший вариант для любого случая». Если нагрузка, тепловое поведение и пригодность для реле не согласованы, одна только маркировка класса проблему не решает.

Во-вторых, прохождение приемо-сдаточных испытаний не заменяет анализа области применения. Приемо-сдаточные испытания подтверждают соответствие изготовления в пределах определенного объема; они не доказывают, что PT правильно выбран для конкретной системы пользователя.

В-третьих, не каждому проекту выгодно минимизировать первоначальные затраты на измерительные трансформаторы. PT часто составляет небольшую долю общей стоимости проекта, но может существенно повлиять на споры по коммерческому учету, надежность работы реле и расследование простоев.

В-четвертых, заявления о соответствии стандартам не следует считать универсально применимыми. В одном и том же проекте могут действовать требования сетевого кодекса, перечни одобренных энергоснабжающей организацией поставщиков, правила интеграции с распределительным устройством или предпочтения по сертификации, выходящие за рамки базового производственного стандарта трансформатора.

Как команды контроля качества и безопасности могут превратить стандарты в рабочий процесс проверки

Наиболее эффективным обычно является короткий процесс проверки, связанный с рисками проекта. Сначала классифицируйте PT по назначению: измерение, защита или комбинированное применение. Затем сопоставьте требуемую нормативную основу с тендерной документацией или спецификацией энергоснабжающей организации. Проверьте расчет нагрузки с использованием фактических допущений по полевой проводке. Убедитесь, что паспортная табличка, чертеж и протокол испытаний согласованы между собой. Наконец, не допускайте к монтажу устройство с неясным назначением обмоток, неполными подтверждениями диэлектрических испытаний или неоднозначным заявлением о точности.

Такой процесс ценнее, чем сбор большого количества сертификатов. Он помогает командам определить, пригоден ли потенциальный трансформатор напряжения PT для реальных условий эксплуатации, что и является основной целью проверки стандартов. В смежных энергетических проектах — от комплектов распределительных устройств до систем распределения с резервным питанием от аккумуляторов, использующих такие продукты, как51.2V Stackable LiFePO4 Energy Storage Battery, — покупатели все чаще оценивают оборудование по тому, насколько хорошо документированные характеристики сохраняются после фактической интеграции. К измерительным трансформаторам следует применять такой же строгий подход.

Для большинства объектов правильный вопрос заключается не в том, есть ли у PT обозначение соответствия стандарту. Важно понять, насколько достоверны заявленные точность, изоляционные характеристики и результаты испытаний применительно к нагрузке, логике защиты и условиям эксплуатации, с которыми система действительно столкнется. Именно такая проверка не позволяет формальному соответствию документов превратиться в риск на объекте.
