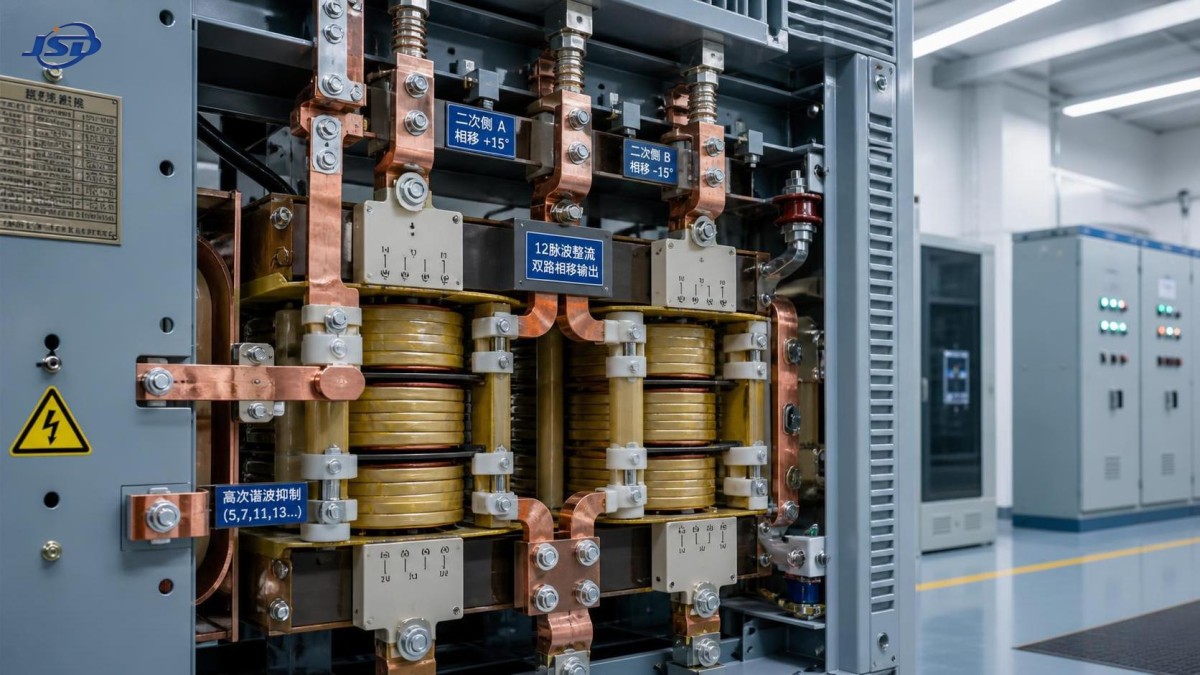

Основы выпрямительного трансформатора: почему фазовый сдвиг и гармоники важны в системах постоянного тока

Когда люди впервые начинают изучать выпрямительный трансформатор, они обычно сосредотачиваются на очевидной задаче: преобразовании источника переменного тока в форму, подходящую для процессов постоянного тока. Разумеется, это важно, но лишь поверхностно отражает суть вопроса. В реальных промышленных системах разница между стабильной, эффективной установкой постоянного тока и проблемной системой часто определяется двумя менее заметными аспектами: фазовым сдвигом и гармониками.

Это не абстрактные вопросы из учебников. Они влияют на нагрев трансформатора, работу выпрямителя, качество напряжения, нагрузку на вышестоящую сеть и даже срок службы подключённого оборудования. Для инженеров, специалистов по закупкам и планировщиков проектов, стремящихся понять, как системы постоянного тока работают на практике, знание этих основ значительно облегчает оценку пригодности конструкции трансформатора для электролиза, приводов с регулируемой скоростью, инфраструктуры зарядки аккумуляторов, тягового электроснабжения и других применений с выпрямленным током.

Таким образом, выпрямительный трансформатор — это не просто стандартный трансформатор, установленный перед выпрямителем. Обычно он проектируется с учётом конкретной схемы соединения обмоток, адаптации напряжения, координации изоляции и тепловых характеристик, чтобы источник переменного тока и выпрямительный блок могли надёжно работать совместно в условиях нелинейной нагрузки.

Чем выпрямительный трансформатор отличается от обычного силового трансформатора?

На первый взгляд оба устройства передают электрическую энергию посредством электромагнитной индукции. Ключевое различие заключается в характере нагрузки. Обычный силовой или распределительный трансформатор, как правило, питает относительно сбалансированные линейные нагрузки. Выпрямительный трансформатор, напротив, питает выпрямительный мост, который потребляет ток импульсами, а не в виде плавной синусоидальной кривой.

Это единственное изменение влечёт за собой ряд конструктивных последствий. Трансформатору может потребоваться выдерживать:

• Повышенные гармонические токи
• Дополнительный нагрев обмоток и конструктивных элементов
• Специальные конфигурации вторичного напряжения для выпрямительных схем
• Фазосдвинутые выходы для многоимпульсного выпрямления
• Более жёсткие требования к регулированию напряжения при колебаниях потребности в постоянном токе

Иными словами, трансформатор должен делать больше, чем просто «повышать или понижать напряжение». Он должен поддерживать работу выпрямителя, не становясь слабым звеном системы.

Почему фазовый сдвиг важнее, чем ожидают многие новички

Фазовый сдвиг звучит как сложное техническое понятие, но его суть вполне доступна для понимания. В выпрямительных системах фазовый сдвиг означает преднамеренное угловое смещение между различными выходами вторичных обмоток трансформатора. Его часто получают за счёт различных схем соединения обмоток, таких как треугольник, звезда, зигзаг, или за счёт специально организованных вторичных обмоток.

Зачем намеренно вводить фазовый сдвиг? Потому что он помогает создавать многоимпульсные выпрямительные системы, например 12-, 18- или 24-пульсные схемы. В таких системах объединяются выходы нескольких выпрямительных мостов, питаемых от фазосдвинутых обмоток трансформатора. При правильном проектировании определённые гармонические составляющие одного моста компенсируются составляющими другого. В результате ток на входе становится более чистым, а общее качество электроэнергии повышается.

Для тех, кто находится на этапе исследования, практический вывод таков:фазовый сдвиг — это не второстепенная функция, а ключевая стратегия снижения гармоник.

Если в системе постоянного тока используется простой 6-пульсный выпрямитель, гармонические искажения со стороны переменного тока обычно выражены гораздо сильнее. Во многих промышленных условиях это может привести к увеличению потерь, помехам для расположенного поблизости оборудования и затруднить соблюдение требований энергоснабжающей организации или предприятия к качеству электроэнергии. 12-пульсная схема, обеспечиваемая фазовым сдвигом трансформатора, часто выбирается потому, что она даёт заметное улучшение без сложности систем с очень большим числом импульсов.

Поэтому выбор трансформатора нельзя рассматривать отдельно от топологии выпрямителя. Покупатель, сравнивающий решения только по номинальному напряжению и мощности в кВА, может упустить главный вопрос конструкции: какое соотношение фаз необходимо для обеспечения требуемого числа импульсов и характеристик гармоник?

Гармоники простыми словами

Гармоники — это составляющие тока или напряжения на частотах, кратных основной частоте электросети. В идеальной системе переменного тока форма сигнала представляет собой чистую синусоиду. В системе, питающейся от выпрямителя, ток потребляется прерывистыми импульсами, и форма сигнала искажается. Эти искажения и называются гармониками.

Почему это так важно в применении выпрямительного трансформатора?

Потому что гармоники — это не безвредный электрический шум. Они могут привести к:

• Дополнительному нагреву обмоток трансформатора и металлических деталей, расположенных рядом с магнитопроводом
• Увеличению потерь в кабелях и сборных шинах
• Снижению коэффициента мощности системы
• Ложным срабатываниям или повышенной нагрузке на распределительные устройства и устройства защиты
• Искажению напряжения, влияющему на другие нагрузки в той же сети
• Ускоренному старению изоляции, если тепловая нагрузка не контролируется

На объектах, где одновременно работают несколько нелинейных нагрузок, эти эффекты могут постепенно накапливаться. На начальном этапе эксплуатации система может казаться работоспособной, а позднее проявить перегрев, нестабильную работу или неожиданно высокую частоту технического обслуживания. Именно поэтому опытные проектные команды оценивают не только номинальные характеристики, но и внимательно анализируют форму тока нагрузки.

Связь между числом импульсов и характеристиками гармоник

Полезное практическое правило заключается в том, что выпрямление с большим числом импульсов обычно улучшает характеристики гармоник со стороны переменного тока. 6-пульсная система распространена и экономична, но её гармонический спектр относительно выражен. 12-пульсная конфигурация, реализуемая с помощью фазосдвинутых вторичных обмоток трансформатора, может значительно снизить доминирующие гармоники низкого порядка. Системы с большим числом импульсов способны дополнительно улучшить характеристики там, где сеть чувствительна к искажениям или стабильность процесса имеет критическое значение.

Тем не менее большее число импульсов не означает автоматически лучший выбор для каждого проекта. Правильное решение зависит от размера установки, состояния сети, чувствительности процесса, ограничений по стоимости и доступного пространства. В некоторых применениях хорошо спроектированная 12-пульсная система обеспечивает практичный баланс. В других случаях оправдано применение дополнительных фильтров или более современной технологии преобразования.

Именно здесь ценность приобретает раннее техническое обсуждение. Производители, хорошо разбирающиеся в применении оборудования, могут помочь согласовать конструкцию трансформатора с реальными условиями эксплуатации, а не рассматривать его как изолированный компонент.

Что инженерам и покупателям следует проверить перед выбором выпрямительного трансформатора

Многие технические спецификации выглядят убедительно полными, однако не всегда показывают, действительно ли трансформатор согласован с системой постоянного тока. Если вы всё ещё находитесь на этапе сбора информации, несколько вопросов помогут быстро прояснить ситуацию.

• Какой тип выпрямителя будет использоваться? Конструкция трансформатора в значительной степени зависит от того, является ли система 6-пульсной, 12-пульсной или имеет другую конфигурацию.
• Какой фазовый сдвиг требуется? Он определяет схему соединения обмоток и возможность компенсации гармоник.
• Каковы ожидаемые значения гармонического тока? Тепловая конструкция должна учитывать реальные нагрузки, обусловленные формой сигнала, а не только идеальные синусоидальные условия.
• Насколько стабильна вышестоящая сеть? Слабые сети могут быть более уязвимы к искажениям и колебаниям напряжения.
• Каков рабочий цикл процесса постоянного тока? Непрерывная эксплуатация в тяжёлом режиме существенно отличается от периодической работы.
• Существуют ли ограничения по пространству, охлаждению или окружающей среде? Размещение внутри помещения или на открытом воздухе, коррозионная среда, высокая температура или запылённость — всё это влияет на приоритеты проектирования.

Эти вопросы особенно актуальны для промышленных производств, станций преобразования электроэнергии и энергетических проектов, где простой системы влечёт реальные эксплуатационные затраты.

Распространённые заблуждения, приводящие к ошибочным системным решениям

Одно из распространённых заблуждений заключается в том, что проблемы с гармониками всегда можно решить позднее с помощью внешних фильтров. Фильтры, безусловно, имеют своё назначение, однако их нельзя использовать как оправдание игнорирования согласования трансформатора и выпрямителя на этапе проектирования. Если фазовый сдвиг, импеданс и тепловые запасы с самого начала подобраны неправильно, последующие корректирующие меры могут оказаться более сложными и дорогостоящими.

Ещё одно заблуждение состоит в том, что стандартный распределительный трансформатор можно без проблем заменить выпрямительным трансформатором, если коэффициент трансформации кажется подходящим. В некоторых случаях при небольшой нагрузке такое предположение может показаться привлекательным. Однако выпрямительные нагрузки создают нелинейные режимы воздействия, к которым обычный трансформатор может быть не оптимизирован для длительной эксплуатации.

Также легко недооценить влияние будущего расширения. На предприятии первоначально может быть установлена одна выпрямительная установка, а позднее в той же сети появятся дополнительные нагрузки постоянного тока. Гармонические условия, которые прежде были приемлемыми, после расширения могут стать проблемными. Учёт перспективы на этапе выбора трансформатора позволит значительно сократить последующие затраты на перепроектирование.

Как конструкция выпрямительного трансформатора обеспечивает долгосрочную надёжность

Наиболее надёжные конструкции учитывают одновременно электрическую теорию и реальные условия эксплуатации. Это означает внимание к выбору сечения проводников, характеристикам изоляционной системы, реактивному сопротивлению рассеяния, механической прочности при колебаниях нагрузки и работе системы охлаждения в условиях токов с высоким содержанием гармоник.

В более широкой архитектуре распределения электроэнергии также важно помнить, что выпрямительные системы не существуют изолированно. Они соединены с подстанциями, фидерами, распределительными устройствами и часто с другими трансформаторами, питающими обычные нагрузки. Во многих проектах выпрямительная установка может работать совместно со стандартным оборудованием, например с масляным силовым распределительным трансформатором 10kV/0.4kV, при этом каждое устройство выполняет свою роль в единой электрической системе. Понимание места выпрямительного трансформатора в этой цепи помогает планировщикам принимать более взвешенные решения в отношении качества сети, разделения нагрузок и совместимости оборудования.

Для компаний, работающих в сфере строительства электросетей, промышленного производства, новой энергетики и развития инфраструктуры, такой широкий взгляд имеет большое значение. Jinshida Electric Power Technology Co., Ltd. рассматривает энергетическое оборудование именно с системной точки зрения: не просто как отдельные изделия, а как часть безопасных, энергоэффективных и надёжных решений для передачи и распределения электроэнергии. Особенно важно это для выпрямительных применений, поскольку характеристики зависят от взаимодействия трансформатора со всем трактом электропитания.

Когда контроль гармоник должен стать приоритетом?

Честный ответ таков: раньше, чем ожидают многие команды. Контроль гармоник должен стать предметом серьёзного рассмотрения, если выполняется хотя бы одно из следующих условий:

• Мощность нагрузки постоянного тока велика по сравнению с мощностью предприятия или фидера
• Рядом расположены чувствительные электронные нагрузки
• Энергоснабжающая организация или проект предусматривает строгие требования к качеству электроэнергии
• Стабильная работа непрерывных промышленных процессов имеет решающее значение
• Ранее уже возникали проблемы с перегревом трансформатора или необъяснимыми потерями

Ожидание появления проблем при вводе в эксплуатацию редко является наиболее эффективным подходом. К этому моменту решения по компоновке, закупкам и кабельной инфраструктуре уже могут ограничивать доступные варианты.

Практический взгляд на проблему

Если вы впервые знакомитесь с этой темой, представьте выпрямительный трансформатор как переводчика между сетью переменного тока и процессом постоянного тока. Хороший переводчик не просто передаёт информацию. Он преобразует её, согласовывает и уменьшает вероятность недопонимания между двумя совершенно разными сторонами. В электротехническом смысле фазовый сдвиг помогает согласовать многоимпульсное выпрямление для снижения искажений, а конструкция, учитывающая гармоники, помогает трансформатору выдерживать и корректно работать при реальных формах тока, возникающих в процессе преобразования переменного тока в постоянный.

Именно поэтому фазовый сдвиг и гармоники имеют такое большое значение. Они влияют на эффективность, тепловые характеристики, качество электроэнергии в сети и срок службы оборудования — на этапе разработки эти факторы легко упустить из виду, но после подачи напряжения на систему их уже невозможно игнорировать.

Для тех, кто собирает информацию и сравнивает варианты, наиболее разумный следующий шаг — не просто запросить номинальные характеристики трансформатора. Важно выяснить, как трансформатор будет работать в реальной выпрямительной системе: какую импульсную конфигурацию он поддерживает, для каких гармонических условий спроектирован и каким образом его конструкция обеспечивает долгосрочную надёжность. Эти ответы дают гораздо больше информации, чем когда-либо может показать паспортная табличка.
