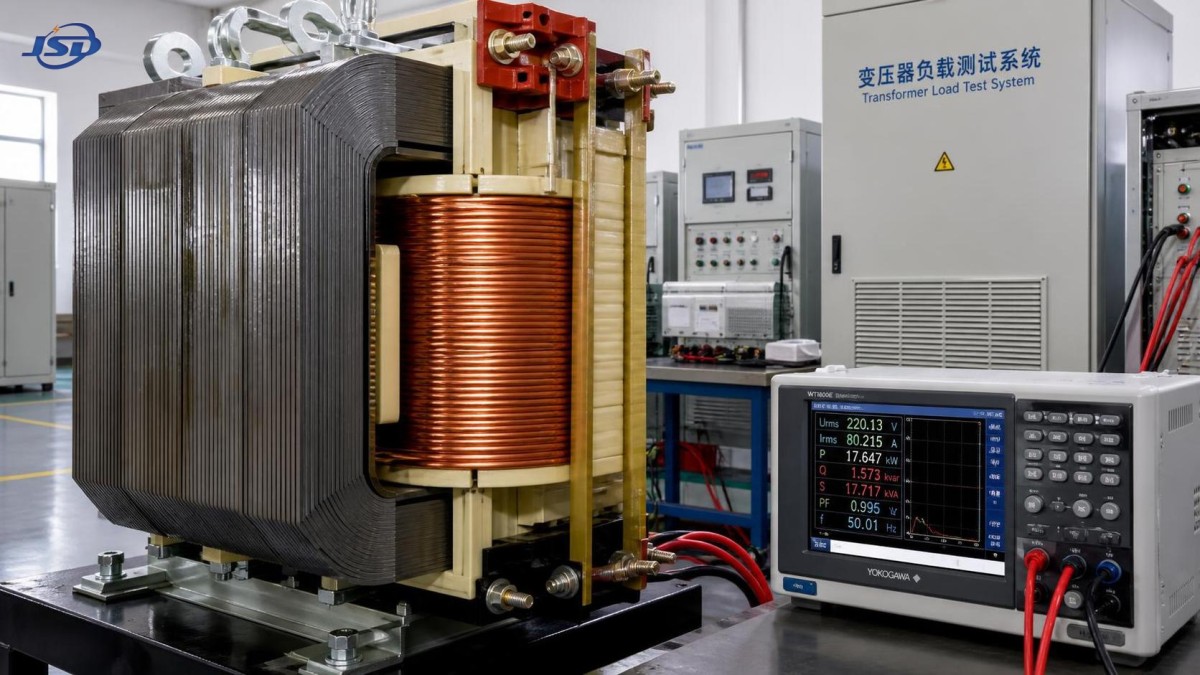

Pérdidas del transformador explicadas: pérdidas en el núcleo frente a pérdidas en el cobre en la evaluación de la eficiencia

La evaluación de la eficiencia comienza separando las pérdidas en vacío de las pérdidas dependientes de la carga. En términos de transformadores, esto significa distinguir las pérdidas del núcleo de las pérdidas del cobre antes de comparar valores nominales, hojas de ensayo o supuestos sobre los costes operativos. Si estos dos términos se consideran intercambiables, la evaluación se desvía rápidamente, especialmente cuando la unidad funcionará con cargas variables, contenido armónico o largos periodos diarios bajo tensión. Un transformador puede mostrar bajas pérdidas en un punto de funcionamiento y aun así funcionar deficientemente en otro, porque las fuentes físicas de las pérdidas son diferentes y responden de manera distinta a la tensión, la frecuencia y la corriente.

Las pérdidas del núcleo, también denominadas pérdidas en el hierro o pérdidas en vacío, son la potencia disipada en el núcleo magnético cuando se aplica la tensión nominal. Existen incluso cuando el secundario está abierto y no hay conectada ninguna carga útil. Las pérdidas del cobre, por el contrario, se generan por la corriente que circula por los devanados y las partes conductoras relacionadas. Aumentan con la carga y se convierten en el componente de pérdidas dominante a medida que aumenta la corriente. En una revisión técnica, la primera pregunta útil no es qué pérdida es «más importante», sino bajo qué perfil de funcionamiento dominará cada pérdida en el balance energético durante la vida útil.

Qué incluyen realmente las pérdidas del núcleo

Las pérdidas del núcleo suelen presentarse como un único valor en la placa de características o en el informe de ensayo, pero proceden de varios mecanismos magnéticos dentro del acero laminado u otro material del núcleo. Los dos componentes principales son las pérdidas por histéresis y las pérdidas por corrientes parásitas. Las pérdidas por histéresis están relacionadas con la inversión repetida de la magnetización en cada ciclo de tensión. Las pérdidas por corrientes parásitas proceden de las corrientes circulantes inducidas dentro del propio material del núcleo. Ambas están influenciadas por la densidad de flujo, la frecuencia, el espesor de las chapas, el aislamiento entre laminaciones y la calidad magnética del acero.

Debido a que las pérdidas del núcleo dependen principalmente de la tensión y la frecuencia aplicadas, permanecen relativamente estables ante variaciones de carga siempre que la forma de onda de tensión y la frecuencia se mantengan próximas a las condiciones de diseño. Esta estabilidad suele causar confusión. «Estable» no significa «pequeña». En una aplicación de distribución en la que el transformador permanece energizado continuamente, pero con poca carga durante largos periodos, las pérdidas en vacío pueden representar una parte importante de la disipación energética anual. En otra instalación con periodos de energización breves y picos de corriente elevados, pueden dominar las pérdidas del cobre.

Durante la evaluación en fábrica, las pérdidas del núcleo normalmente se miden mediante un ensayo en vacío a la frecuencia nominal y a la tensión especificada. La lectura puede verse distorsionada por la calidad de la forma de onda de la alimentación de ensayo. Incluso un contenido armónico moderado en la tensión aplicada puede elevar las pérdidas del núcleo medidas por encima del valor esperado en condiciones sinusoidales. Por eso, la interpretación del ensayo debe prestar atención a la forma de onda de tensión, no solo al valor final en vatios.

Cómo se desarrollan las pérdidas del cobre bajo carga

Las pérdidas del cobre suelen identificarse con las pérdidas I²R en los devanados primario y secundario. El principio es sencillo: la resistencia convierte la energía eléctrica en calor cuando la corriente atraviesa el conductor. Sin embargo, la evaluación práctica es menos simple porque la resistencia del devanado cambia con la temperatura, y la temperatura de los devanados del transformador puede variar considerablemente entre una medición en frío realizada en fábrica y las condiciones reales de servicio. Una baja resistencia medida a temperatura ambiente no representa la condición en caliente alcanzada después de una carga sostenida.

En las evaluaciones prácticas, las pérdidas adicionales por dispersión bajo carga suelen agruparse junto a las pérdidas del cobre porque también aumentan con la corriente. Estas pérdidas aparecen en las partes metálicas estructurales, los conductores de los devanados afectados por el flujo de dispersión, los componentes de sujeción, las paredes del tanque y las conexiones de los terminales. Si se ignoran, la estimación de las pérdidas totales bajo carga puede parecer más favorable que el resultado real de funcionamiento. Este aspecto es importante al comparar unidades con diferentes geometrías de devanado, métodos de transposición de conductores, distancias de aislamiento o disposiciones mecánicas.

Una comparación sencilla ilustra la diferencia de comportamiento. Si la corriente de carga se duplica, las pérdidas ideales del cobre aumentan aproximadamente cuatro veces debido a la relación cuadrática. Las pérdidas del núcleo no siguen ese patrón de corriente. Dependen principalmente de la tensión y del diseño magnético. Por eso, un transformador seleccionado únicamente por su eficiencia a plena carga puede no ser la mejor opción para un emplazamiento que pasa la mayor parte del tiempo muy por debajo de la potencia nominal.

Por qué esta distinción cambia la evaluación de la eficiencia

La eficiencia del transformador es la relación entre la potencia de salida y la suma de la potencia de salida más las pérdidas totales. La fórmula es sencilla, pero el resultado depende en gran medida de los supuestos de carga. Una unidad con pérdidas del núcleo muy bajas y pérdidas de devanado algo más elevadas puede funcionar bien en sistemas que permanecen energizados las 24 horas con una corriente moderada. Otro diseño, con mayores pérdidas en vacío pero menores pérdidas bajo carga, puede resultar favorable cuando la corriente se mantiene elevada durante largos periodos de funcionamiento. Sin una curva de carga realista, una única cifra de eficiencia puede inducir a error más que aportar información.

Por eso, las normas y los documentos de licitación suelen separar las pérdidas en vacío de las pérdidas bajo carga, en lugar de aceptar únicamente un porcentaje general de eficiencia. Dos transformadores pueden informar de una eficiencia similar en un punto seleccionado y, al mismo tiempo, presentar un comportamiento térmico y un consumo energético anual diferentes. Los valores separados hacen visible esta compensación. También facilitan la revisión de si el énfasis del diseño está en la calidad del material magnético, el dimensionamiento de los conductores, la trayectoria de refrigeración o el equilibrio entre los tres factores.

Otro error común consiste en evaluar las pérdidas únicamente a la carga nominal y aplicar después esa conclusión a la integración de energías renovables, al funcionamiento cíclico industrial o a infraestructuras con subcarga estacional. En esas condiciones, la corriente media puede mantenerse muy por debajo de la corriente nominal durante largos periodos, mientras que la energización continúa de forma permanente. Como resultado, las pérdidas del núcleo adquieren una importancia proporcionalmente mayor de la que muchos análisis rápidos suponen.

Variables de diseño detrás de los valores

Las pérdidas del núcleo están fuertemente afectadas por la elección del material y la densidad de flujo magnético. El acero eléctrico de grano orientado, la mejora del recubrimiento de las chapas, una mayor calidad del apilado y un diseño de flujo conservador pueden reducir las pérdidas en vacío, aunque también pueden afectar al tamaño, el peso o el coste. Los detalles de fabricación también son importantes. Las rebabas en los bordes cortados, un montaje step-lap deficiente, una presión de sujeción irregular o los daños en el aislamiento de las chapas durante la fabricación pueden aumentar las corrientes parásitas locales y elevar las pérdidas medidas.

Las pérdidas del cobre dependen del material del conductor, el área de sección transversal, la densidad de corriente, la disposición de los devanados, la calidad de las conexiones y la eficacia de la refrigeración. Las secciones de conductor más grandes reducen la resistencia, pero también influyen en las dimensiones de los devanados y en la reactancia de dispersión. En los devanados de lámina o banda, el estado de los bordes y la colocación del aislamiento entre capas pueden afectar a la distribución de la corriente. En las unidades secas de resina fundida, el comportamiento térmico es especialmente relevante porque la temperatura del devanado influye directamente en la resistencia bajo carga de servicio. Por ello, los datos de aumento de temperatura y los supuestos de ventilación forman parte de la interpretación de las pérdidas, y no constituyen un tema independiente.

Para instalaciones interiores de media tensión, un diseño como el Transformador de distribución seco de resina fundida de 33 kV puede analizarse conjuntamente en el contexto de las pérdidas bajo carga y la estabilidad térmica, ya que la construcción de tipo seco evita el uso de aceite, pero requiere prestar más atención a las condiciones del recinto, la trayectoria del flujo de aire y la temperatura ambiente al evaluar la resistencia del devanado en caliente y la eficiencia sostenida.

Interpretación de los informes de ensayo sin supuestos simplificados

Los valores de pérdidas en vacío deben leerse junto con la tensión de ensayo, la frecuencia y la posición de la toma. Un transformador medido en una toma no principal puede mostrar condiciones magnéticas diferentes de las del punto de funcionamiento nominal. Los valores de pérdidas bajo carga deben comprobarse en relación con la temperatura de referencia a la que se han corregido. La comparación entre un informe corregido según una base estándar de resistencia en caliente y otro más próximo a la temperatura ambiente no constituye una comparación de ingeniería válida.

Las condiciones de transporte e instalación también pueden influir en la verificación posterior a la entrega. Los impactos mecánicos durante el transporte pueden no producir un defecto externo evidente, pero pueden alterar la alineación interna, aflojar la sujeción o afectar a la presión de contacto, modificando posteriormente la vibración, el ruido o el comportamiento de las pérdidas. Por tanto, los ensayos de aceptación en el emplazamiento deben interpretarse teniendo en cuenta el estado de la instalación: las terminaciones de los cables, el equilibrio de fases, las obstrucciones de ventilación y la calidad de la forma de onda de alimentación influyen en el resultado medido.

Cuando se prevén cargas con un alto contenido armónico, los valores de pérdidas estándar obtenidos con ondas sinusoidales no deben considerarse una representación completa de las condiciones de funcionamiento. Los armónicos pueden aumentar las pérdidas adicionales bajo carga y el calentamiento local por encima de lo indicado básicamente en la placa de características. La distorsión de corriente producida por rectificadores, variadores de frecuencia y determinados equipos de conversión puede modificar la carga efectiva de los devanados, incluso cuando la corriente RMS parece inicialmente manejable. En ese contexto, una comparación basada únicamente en el catálogo suele ser demasiado superficial.

Interpretaciones erróneas frecuentes en las revisiones técnicas

Un error recurrente consiste en suponer que unas pérdidas totales inferiores en una hoja de datos siempre significan una temperatura de funcionamiento más baja en cualquier condición. Un transformador con menores pérdidas en vacío pero mayores pérdidas bajo carga puede funcionar a mayor temperatura cuando está muy cargado, mientras que un diseño con mayores pérdidas en vacío puede mantener una temperatura más estable cerca de la corriente máxima gracias a una menor resistencia de los devanados o a una mejor disipación del calor. La distribución de las pérdidas es importante.

Otro problema aparece cuando los documentos de adquisición solicitan «las pérdidas más bajas» sin definir el perfil de carga, el ciclo de trabajo, el rango de temperatura ambiente, la altitud o las restricciones de refrigeración. El resultado puede ser que las ofertas se optimicen en torno a un punto de ensayo que no coincide con el servicio real. Una evaluación técnicamente sólida suele requerir que, como mínimo, se establezcan los siguientes datos antes de clasificar los valores de pérdidas:

• horas previstas de energización y si el transformador permanece bajo tensión durante los periodos de baja demanda,
• patrón de carga aproximado en lugar de un único valor máximo,
• estabilidad de la frecuencia de alimentación y cualquier distorsión conocida de la forma de onda,
• limitaciones de espacio que puedan afectar a la ventilación, la elección del recinto o el aumento de temperatura permitido,
• posición de funcionamiento prevista de la toma si difiere con frecuencia de la posición nominal.

Incluso con buenos datos, sigue siendo necesario actuar con cautela. Las cifras de pérdidas publicadas están vinculadas a condiciones de ensayo definidas. Una vez instalado el transformador en una sala con acumulación de polvo, pasos de aire obstruidos, temperatura ambiente elevada o fases desequilibradas, la eficiencia real puede diferir de las expectativas de laboratorio. Esto no significa que los valores originales fueran incorrectos; significa que el contexto de funcionamiento modificó el equilibrio entre el comportamiento eléctrico y el térmico.

Mantenimiento y estabilidad a largo plazo

Las pérdidas del núcleo normalmente no varían bruscamente durante el servicio, salvo que el circuito magnético resulte dañado, se sobrecaliente o sufra perturbaciones mecánicas. Las pérdidas relacionadas con el cobre pueden cambiar de forma más visible porque la resistencia de las conexiones, la temperatura de los devanados y el rendimiento de la refrigeración varían según las condiciones de servicio. Las terminaciones flojas, las uniones oxidadas, las vías de ventilación obstruidas o la sobrecarga persistente pueden aumentar las pérdidas efectivas bajo carga y generar puntos calientes locales. En las unidades de tipo seco, la contaminación de las superficies también puede modificar el rendimiento de la refrigeración y el comportamiento de las descargas parciales, afectando así a la estabilidad térmica aunque los valores originales de resistencia fueran aceptables.

Por eso, los registros de mantenimiento deben analizarse junto con las cuestiones relacionadas con las pérdidas. Un aumento de la temperatura de funcionamiento con una carga similar, un olor recurrente durante los picos de demanda o un patrón anómalo de calor en el recinto pueden apuntar a un aumento de las pérdidas bajo carga o a una refrigeración restringida, en lugar de indicar únicamente un problema de aislamiento. Separar estas posibilidades desde el principio hace más eficiente la resolución de problemas y reduce el riesgo de sustituir el componente equivocado o clasificar incorrectamente la causa.

Cuándo la evaluación resulta más fiable

La valoración más fiable de la eficiencia se obtiene alineando los componentes de las pérdidas con el servicio real del transformador y comprobando después si los detalles del diseño respaldan dicho servicio. Las pérdidas del núcleo indican el coste eléctrico de mantener la unidad energizada. Las pérdidas del cobre indican el coste asociado a la entrega de corriente. Estos dos valores no compiten entre sí en una hoja de datos; describen partes diferentes de la realidad operativa. Cuando se mantiene clara esta distinción, las comparaciones entre diseños de transformadores se vuelven técnicamente más sólidas, especialmente cuando la variación de carga, los límites térmicos interiores o la exposición a armónicos podrían ocultar la verdadera eficiencia.
