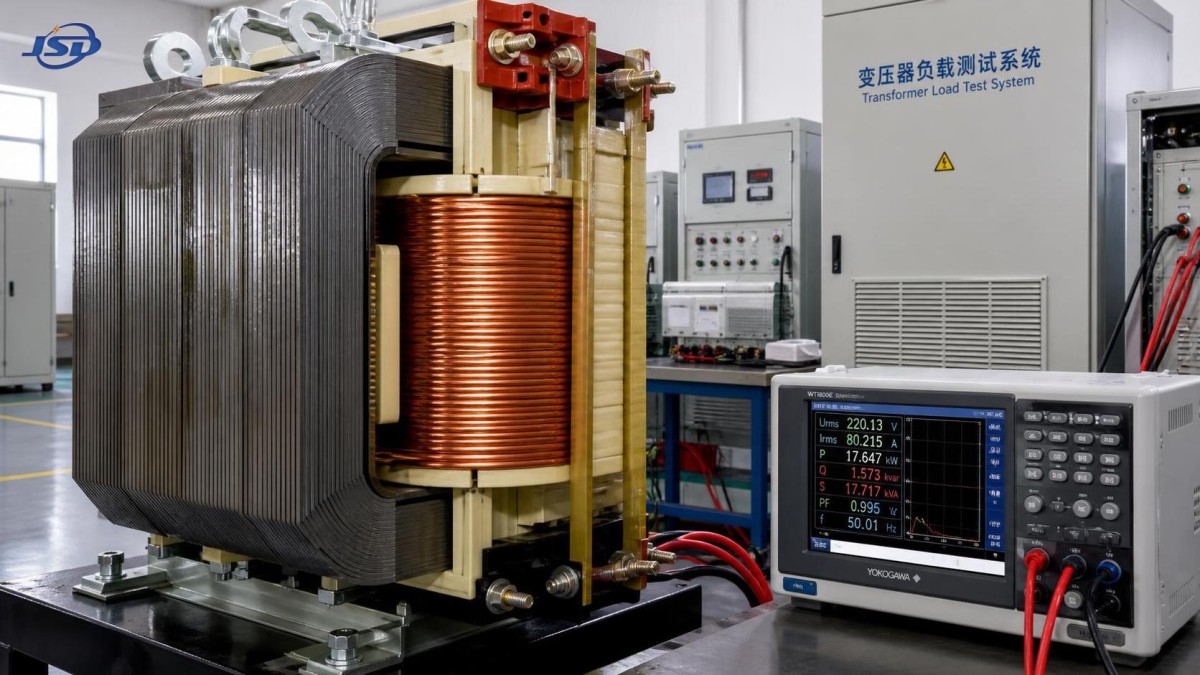

شرح خسائر المحولات: خسائر القلب مقابل خسائر النحاس في تقييم الكفاءة

يبدأ تقييم الكفاءة بفصل الفقد في حالة عدم التحميل عن الفقد المرتبط بالحمل. وبمصطلحات المحولات، يعني ذلك التمييز بين فقد القلب وفقد النحاس قبل مقارنة التصنيفات أو أوراق الاختبار أو افتراضات تكاليف التشغيل. وإذا عومل هذان المصطلحان على أنهما قابلان للتبادل، فإن التقييم ينحرف سريعًا عن مساره الصحيح، ولا سيما عندما تعمل الوحدة مع أحمال متغيرة أو محتوى توافقي أو ساعات طويلة من التشغيل اليومي. فقد يُظهر المحول فقدًا منخفضًا عند نقطة تشغيل واحدة، ومع ذلك يؤدي أداءً ضعيفًا عند نقطة أخرى، لأن المصادر الفيزيائية للفقد مختلفة، كما أنها تستجيب للجهد والتردد والتيار بطرق مختلفة.

يُشار إلى فقد القلب غالبًا باسم فقد الحديد أو فقد عدم التحميل، وهو القدرة المبددة في القلب المغناطيسي عند تطبيق الجهد المقنن. ويحدث هذا الفقد حتى عندما يكون الجانب الثانوي مفتوحًا ولا يكون هناك حمل مفيد متصل. أما فقد النحاس، فعلى العكس، ينشأ عن مرور التيار في الملفات والأجزاء الموصلة المرتبطة بها. ويزداد مع الحمل، ويصبح مكوّن الفقد السائد مع ارتفاع التيار. وفي المراجعة الفنية، لا يتمثل السؤال المفيد الأول في تحديد أي الفقدين «أكثر أهمية»، بل في تحديد نمط التشغيل الذي سيسيطر فيه كل فقد على صورة الطاقة طوال فترة الخدمة.

ما الذي يشمله فقد القلب فعليًا

يُناقش فقد القلب عادةً باعتباره قيمة واحدة مدونة على لوحة البيانات أو تقرير الاختبار، لكنه ينتج عن عدة آليات مغناطيسية داخل الفولاذ الرقائقي أو مادة القلب الأخرى. والمكوّنان الرئيسيان هما فقد الهسترة وفقد التيارات الدوامية. يرتبط فقد الهسترة بتكرار عكس المغنطة في كل دورة جهد. أما فقد التيارات الدوامية فينتج عن تيارات دورانية مستحثة داخل مادة القلب نفسها. ويتأثر كلاهما بكثافة الفيض، والتردد، وسُمك الرقائق، والعزل بين الرقائق، والخصائص المغناطيسية للفولاذ.

وبما أن فقد القلب يرتبط أساسًا بالجهد المطبق والتردد، فإنه يظل مستقرًا نسبيًا مع تغير الحمل ما دام شكل موجة الجهد والتردد قريبين من ظروف التصميم. وغالبًا ما يؤدي هذا الاستقرار إلى سوء فهم. فـ«مستقر» لا يعني «صغير». ففي تطبيقات التوزيع التي يظل فيها المحول موصلًا بالطاقة باستمرار مع تحميل خفيف لفترات طويلة، قد يمثل فقد عدم التحميل حصة كبيرة من تبديد الطاقة السنوي. أما في تركيب تكون فيه فترات التغذية قصيرة وتكون قمم التيار مرتفعة، فقد يهيمن فقد النحاس بدلًا من ذلك.

أثناء التقييم في المصنع، يُقاس فقد القلب عادةً في اختبار عدم التحميل عند التردد المقنن والجهد المحدد. وقد تتشوه القراءة بسبب جودة شكل الموجة في مصدر الاختبار. فحتى وجود محتوى توافقي محدود في الجهد المطبق قد يرفع فقد القلب المقاس فوق القيمة المتوقعة في ظروف جيبية. ولهذا ينبغي أن يتضمن تفسير الاختبار الانتباه إلى شكل موجة الجهد، وليس إلى قيمة الواط النهائية فقط.

كيفية تطور فقد النحاس تحت الحمل

يُحدد فقد النحاس عادةً على أنه فقد I²R في الملفين الابتدائي والثانوي. والمبدأ واضح: إذ تحول المقاومة الطاقة الكهربائية إلى حرارة عند مرور التيار في الموصل. إلا أن التقييم العملي أقل بساطة، لأن مقاومة الملف تتغير مع درجة الحرارة، كما يمكن أن تتغير درجة حرارة ملفات المحول بدرجة كبيرة بين القياس في المصنع على البارد وظروف الخدمة الفعلية. فالمقاومة المنخفضة المقاسة عند درجة الحرارة المحيطة لا تمثل الحالة الساخنة التي يتم الوصول إليها بعد التحميل المستمر.

وغالبًا ما تُدرج فواقد الحمل الشاردة الإضافية بالقرب من فقد النحاس في التقييمات العملية، لأنها تزداد أيضًا مع التيار. وتظهر هذه الفواقد في الأجزاء المعدنية الهيكلية، وموصلات الملفات المتأثرة بالفيض المتسرب، ومكوّنات التثبيت، وجدران الخزان، ووصلات التوصيل. وإذا تم تجاهلها، فقد يبدو تقدير إجمالي فقد الحمل أكثر انضباطًا مما ستكون عليه النتيجة التشغيلية الفعلية. وتكتسب هذه النقطة أهمية عند مقارنة وحدات ذات أشكال مختلفة للملفات، أو طرق مختلفة لتبديل الموصلات، أو مسافات عزل مختلفة، أو تصميمات ميكانيكية مختلفة.

يوضح مثال بسيط الفرق في السلوك. فإذا تضاعف تيار الحمل، فإن فقد النحاس المثالي يرتفع بنحو أربعة أضعاف بسبب العلاقة التربيعية. أما فقد القلب فلا يتبع نمط التيار هذا، بل يظل مرتبطًا أساسًا بالجهد والتصميم المغناطيسي. ولهذا فإن اختيار المحول اعتمادًا على الكفاءة عند الحمل الكامل فقط قد لا يكون الخيار الأفضل لموقع يعمل معظم الوقت بقدرة أقل بكثير من الخرج المقنن.

لماذا يغير هذا التمييز تقييم الكفاءة

كفاءة المحول هي النسبة بين قدرة الخرج ومجموع قدرة الخرج وإجمالي الفواقد. وهذه الصيغة بسيطة، لكن النتيجة تعتمد بدرجة كبيرة على افتراضات التحميل. فقد تؤدي وحدة ذات فقد قلب منخفض جدًا وفقد ملفات أعلى قليلًا أداءً جيدًا في الأنظمة التي تظل موصلة بالطاقة على مدار الساعة مع تيار متوسط. وقد يكون تصميم آخر ذو فقد عدم تحميل أعلى وفقد حمل أقل أفضل عند بقاء التيار مرتفعًا لفترات تشغيل طويلة. ومن دون منحنى حمل واقعي، يمكن لقيمة كفاءة واحدة أن تكون مضللة أكثر مما هي مفيدة.

ولهذا السبب تفصل المعايير ووثائق المناقصات غالبًا بين فقد عدم التحميل وفقد الحمل، بدلًا من قبول نسبة كفاءة رئيسية واحدة فقط. فقد يسجل محولان كفاءة متشابهة عند نقطة محددة، بينما ينتجان سلوكًا حراريًا مختلفًا واستهلاكًا سنويًا مختلفًا للطاقة. وتُظهر القيم المنفصلة المفاضلة بوضوح، كما تسهّل مراجعة ما إذا كان تركيز التصميم ينصب على جودة المادة المغناطيسية، أو تحديد مقطع الموصل، أو مسار التبريد، أو تحقيق توازن بين هذه العناصر الثلاثة.

ومن الأخطاء الشائعة الأخرى تقييم الفواقد عند الحمل المقنن فقط، ثم تطبيق هذه النتيجة على تكامل الطاقة المتجددة، أو الخدمة الدورية الصناعية، أو البنية التحتية التي تعاني من تحميل أقل من المقنن موسميًا. ففي مثل هذه الظروف، قد يظل متوسط التيار أقل بكثير من التيار المقنن لفترات طويلة، بينما يستمر التشغيل بالطاقة دون انقطاع. ونتيجة لذلك، يصبح فقد القلب أكثر أهمية من حيث النسبة مما تفترضه العديد من المقارنات السريعة.

متغيرات التصميم الكامنة وراء الأرقام

يتأثر فقد القلب بشدة باختيار المادة وكثافة الفيض المغناطيسي. ويمكن للفولاذ الكهربائي ذي الاتجاه الحبيبي، وتحسين طلاء الرقائق، وجودة التراص الأعلى، والتصميم المحافظ للفيض أن تقلل فقد عدم التحميل، رغم أنها قد تؤثر في الحجم أو الكتلة أو التكلفة. كما أن تفاصيل التصنيع مهمة أيضًا. فقد تؤدي النتوءات على الحواف المقطوعة، أو سوء تجميع الوصلات المتدرجة، أو عدم انتظام ضغط التثبيت، أو تلف عزل الرقائق أثناء التصنيع إلى زيادة التيارات الدوامية الموضعية ورفع الفقد المقاس.

يعتمد فقد النحاس على مادة الموصل، ومساحة المقطع العرضي، وكثافة التيار، وترتيب الملفات، وجودة التوصيلات، وفعالية التبريد. وتقلل المقاطع الأكبر للموصل من المقاومة، لكنها تؤثر أيضًا في أبعاد الملف ومفاعلة التسرب. وفي الملفات المصنوعة من الرقائق أو الشرائط، يمكن أن تؤثر حالة الحواف وموضع عزل الطبقات في توزيع التيار. وفي الوحدات الجافة المصبوبة بالراتنج، يكون السلوك الحراري مهمًا بصفة خاصة، لأن درجة حرارة الملف تؤثر مباشرةً في المقاومة أثناء حمل الخدمة. ولذلك تُعد بيانات ارتفاع درجة الحرارة وافتراضات التهوية جزءًا من تفسير الفقد، وليست موضوعًا منفصلًا.

وبالنسبة إلى التركيبات الداخلية ذات الجهد المتوسط، يمكن مناقشة تصميم مثل محول توزيع جاف من نوع الراتنج المصبوب بجهد 33kV في سياق فقد الحمل والاستقرار الحراري معًا، إذ إن الهيكل الجاف يتجنب استخدام الزيت، لكنه يتطلب اهتمامًا أكبر بظروف الحاوية، ومسار تدفق الهواء، ودرجة الحرارة المحيطة عند تقييم مقاومة الملفات الساخنة والكفاءة المستمرة.

تفسير تقارير الاختبار دون افتراضات مختصرة

ينبغي قراءة قيم فقد عدم التحميل إلى جانب جهد الاختبار والتردد وموضع مغير النقرات. فقد يُظهر المحول الذي يتم قياسه على نقرة غير رئيسية ظروفًا مغناطيسية مختلفة عن نقطة التشغيل الاسمية. كما ينبغي التحقق من قيم فقد الحمل عند درجة الحرارة المرجعية التي تم عندها تصحيحها. فالمقارنة بين تقرير صُححت قيمه وفق أساس قياسي للمقاومة الساخنة وتقرير آخر بقي أقرب إلى درجة الحرارة المحيطة ليست مقارنة هندسية ذات معنى.

يمكن لظروف النقل والتركيب أن تؤثر أيضًا في التحقق بعد التسليم. فقد لا تحدث الصدمات الميكانيكية أثناء الشحن عيبًا خارجيًا واضحًا، لكنها قد تغير المحاذاة الداخلية أو ترخي التثبيت أو تؤثر في ضغط التلامس بطرق تغير لاحقًا سلوك الاهتزاز أو الضوضاء أو الفقد. ولذلك ينبغي تفسير اختبارات القبول في الموقع مع مراعاة حالة التركيب: إذ يؤثر إنهاء الكابلات، وتوازن الأطوار، وانسداد التهوية، وجودة شكل موجة التغذية كلها في النتيجة المقاسة.

وعندما تكون الأحمال الغنية بالتوافقيات متوقعة، لا ينبغي اعتبار قيم الفقد الجيبية القياسية وصفًا كاملًا للحقيقة التشغيلية. فقد ترفع التوافقيات فقد الحمل الشارد والتسخين الموضعي إلى ما يتجاوز الصورة الأساسية للوحة البيانات. كما يمكن لتشوه التيار الناتج عن المقومات، ومحركات التردد المتغير، وبعض معدات التحويل أن يغير العبء الفعلي على الملفات حتى عندما يبدو تيار RMS قابلًا للإدارة للوهلة الأولى. وفي هذه الحالة، تكون المقارنة المعتمدة على الكتالوج فقط سطحية عادةً.

سوء الفهم المتكرر في المراجعات الفنية

من الأخطاء المتكررة افتراض أن انخفاض إجمالي الفقد في ورقة البيانات يعني دائمًا انخفاض درجة حرارة التشغيل في جميع الظروف. فقد يعمل محول ذو فقد عدم تحميل أقل وفقد حمل أعلى عند درجة حرارة أعلى عندما يكون محملًا بشدة، بينما قد يظل تصميم ذو فقد عدم تحميل أعلى أكثر استقرارًا حراريًا بالقرب من التيار الكامل بسبب انخفاض مقاومة الملفات أو تحسن تبديد الحرارة. إن توزيع الفقد مهم.

وتظهر مشكلة أخرى عندما تطلب وثائق المشتريات «أقل فقد» دون تحديد منحنى الحمل أو دورة التشغيل أو نطاق درجة الحرارة المحيطة أو قيود التبريد. وقد يؤدي ذلك إلى تقديم عروض محسنة حول نقطة اختبار لا تتوافق مع الخدمة الفعلية. ويتطلب التقييم السليم فنيًا عادةً حسم المدخلات التالية على الأقل قبل ترتيب قيم الفقد:

• ساعات التشغيل المتوقعة وما إذا كان المحول سيظل موصلًا بالطاقة خلال فترات انخفاض الطلب،
• نمط الحمل التقريبي بدلًا من رقم ذروة واحد،
• استقرار تردد التغذية وأي تشوه معروف في شكل الموجة،
• قيود المساحة التي قد تؤثر في التهوية أو اختيار الحاوية أو ارتفاع درجة الحرارة المسموح به،
• موضع التشغيل المقصود لمغير النقرات إذا كان يختلف كثيرًا عن الموضع الاسمي.

وحتى مع توفر بيانات جيدة، يظل هناك مجال للحذر. فقيم الفقد المنشورة مرتبطة بظروف اختبار محددة. وبعد تركيب المحول في غرفة تتراكم فيها الأتربة، أو تكون فيها ممرات الهواء مسدودة، أو ترتفع فيها درجة الحرارة المحيطة، أو تكون الأطوار غير متوازنة، قد تختلف الكفاءة الفعلية عن التوقعات المختبرية. وهذا لا يعني أن القيم الأصلية كانت خاطئة؛ بل يعني أن سياق التشغيل غيّر التوازن بين السلوك الكهربائي والحراري.

الصيانة والاستقرار طويل الأمد

لا يتغير فقد القلب عادةً بصورة حادة أثناء الخدمة، ما لم تتعرض الدائرة المغناطيسية للتلف أو السخونة الزائدة أو الاضطراب الميكانيكي. ويمكن أن يتغير الفقد المرتبط بالنحاس بصورة أوضح، لأن مقاومة التوصيلات ودرجة حرارة الملفات وأداء التبريد تتغير مع ظروف الخدمة. وقد تزيد النهايات المفكوكة، والوصلات المؤكسدة، ومسارات التهوية المسدودة، أو التحميل الزائد المستمر من فقد الحمل الفعلي والبقع الساخنة الموضعية. وفي الوحدات الجافة، قد يؤثر التلوث على الأسطح أيضًا في أداء التبريد وسلوك التفريغ الجزئي، وهو ما يؤثر بدوره في الاستقرار الحراري حتى إذا كانت قيم المقاومة الأصلية مقبولة.

ولهذا ينبغي قراءة سجلات الصيانة بالتزامن مع مخاوف الفقد. فقد تشير زيادة درجة حرارة التشغيل عند حمل مماثل، أو تكرر الرائحة أثناء ذروة الطلب، أو نمط الحرارة غير الطبيعي في الحاوية إلى زيادة فقد الحمل أو تقييد التبريد، وليس إلى مشكلة عزل بحتة. ويساعد فصل هذه الاحتمالات في مرحلة مبكرة على جعل استكشاف الأعطال أكثر كفاءة، ويقلل خطر استبدال المكوّن الخطأ أو تصنيف السبب تصنيفًا غير صحيح.

متى يصبح التقييم أكثر موثوقية

يأتي الحكم الأكثر موثوقية على الكفاءة من مواءمة مكوّنات الفقد مع الخدمة الفعلية للمحول، ثم التحقق من أن تفاصيل التصميم تدعم هذه الخدمة. إذ يوضح فقد القلب ما تتكلفه الوحدة كهربائيًا بمجرد بقائها موصلة بالطاقة. بينما يوضح فقد النحاس ما تتكلفه عند توصيل التيار. ولا يمثل الرقمان طرفين متنافسين في ورقة البيانات؛ بل يصفان جزأين مختلفين من الواقع التشغيلي. وعند الحفاظ على هذا التمييز، تصبح المقارنات بين تصميمات المحولات أكثر سلامة من الناحية الفنية، ولا سيما عندما يؤدي تغير الحمل أو الحدود الحرارية الداخلية أو التعرض للتوافقيات إلى إخفاء صورة الكفاءة الفعلية.
