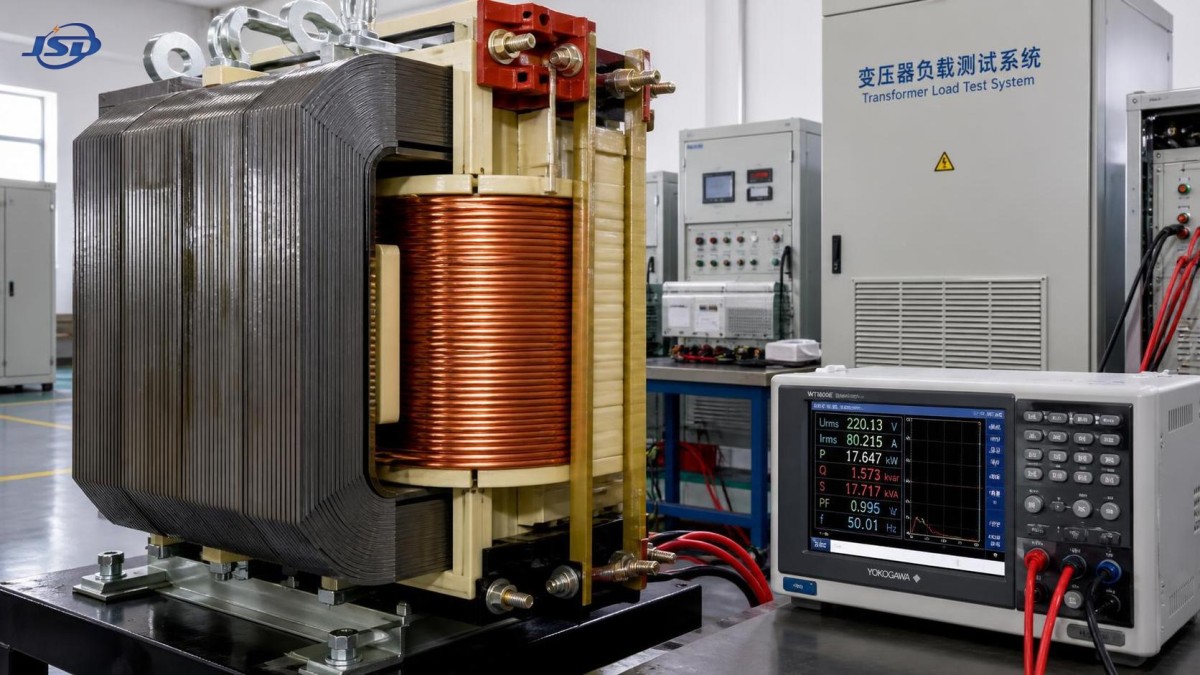

Pertes du transformateur expliquées : pertes dans le fer et pertes cuivre dans l’évaluation du rendement

L’évaluation de l’efficacité commence par la séparation des pertes à vide des pertes dépendant de la charge. Dans le domaine des transformateurs, cela signifie distinguer les pertes dans le noyau des pertes cuivre avant de comparer les puissances nominales, les fiches d’essai ou les hypothèses de coût d’exploitation. Si ces deux termes sont considérés comme interchangeables, l’évaluation s’écarte rapidement de son objectif, en particulier lorsque l’unité doit fonctionner avec une charge variable, une présence d’harmoniques ou un nombre élevé d’heures quotidiennes sous tension. Un transformateur peut présenter de faibles pertes dans un point de fonctionnement et néanmoins être peu performant dans un autre, car les sources physiques des pertes sont différentes et réagissent de manière distincte à la tension, à la fréquence et au courant.

Les pertes dans le noyau, souvent appelées pertes fer ou pertes à vide, correspondent à la puissance dissipée dans le circuit magnétique chaque fois que la tension nominale est appliquée. Elles existent même lorsque le secondaire est ouvert et qu’aucune charge utile n’est raccordée. Les pertes cuivre, en revanche, sont produites par le courant qui circule dans les enroulements et les éléments conducteurs associés. Elles augmentent avec la charge et deviennent la composante de pertes dominante lorsque le courant augmente. Lors d’une analyse technique, la première question utile n’est pas de savoir quelle perte est « plus importante », mais dans quel profil de fonctionnement chacune d’elles dominera le bilan énergétique sur la durée de vie.

Ce que comprennent réellement les pertes dans le noyau

Les pertes dans le noyau sont généralement présentées comme une valeur unique sur une plaque signalétique ou un rapport d’essai, mais elles résultent de plusieurs mécanismes magnétiques à l’intérieur de l’acier feuilleté ou d’un autre matériau magnétique. Les deux principales composantes sont les pertes par hystérésis et les pertes par courants de Foucault. Les pertes par hystérésis sont liées à l’inversion répétée de l’aimantation à chaque cycle de tension. Les pertes par courants de Foucault proviennent des courants circulaires induits à l’intérieur même du matériau du noyau. Les deux types de pertes sont influencés par la densité de flux, la fréquence, l’épaisseur des tôles, l’isolation entre les tôles et la qualité magnétique de l’acier.

Comme les pertes dans le noyau sont principalement liées à la tension et à la fréquence appliquées, elles restent relativement stables lorsque la charge varie, tant que la forme d’onde de tension et la fréquence restent proches des conditions de conception. Cette stabilité est souvent source de malentendus. « Stable » ne signifie pas « faible ». Dans une application de distribution où le transformateur est continuellement sous tension mais faiblement chargé pendant de longues périodes, les pertes à vide peuvent représenter une part importante de la dissipation énergétique annuelle. Dans une autre installation caractérisée par de courtes périodes de mise sous tension et de forts pics de courant, les pertes cuivre peuvent au contraire être dominantes.

Lors de l’évaluation en usine, les pertes dans le noyau sont normalement mesurées lors d’un essai à vide, à la fréquence nominale et à la tension spécifiée. La mesure peut être faussée par la qualité de la forme d’onde de l’alimentation d’essai. Même une faible teneur en harmoniques dans la tension appliquée peut faire augmenter les pertes mesurées dans le noyau par rapport à la valeur attendue dans des conditions sinusoïdales. C’est pourquoi l’interprétation des essais doit tenir compte de la forme d’onde de tension, et pas uniquement de la valeur finale en watts.

Comment les pertes cuivre se développent en charge

Les pertes cuivre sont généralement associées aux pertes I²R dans les enroulements primaire et secondaire. Le principe est simple : la résistance transforme l’énergie électrique en chaleur lorsque le courant traverse le conducteur. Pourtant, l’évaluation pratique est moins simple, car la résistance des enroulements varie avec la température et la température des enroulements d’un transformateur peut changer considérablement entre une mesure à froid effectuée en usine et les conditions réelles de service. Une faible résistance mesurée à température ambiante ne représente pas la condition à chaud atteinte après une charge prolongée.

Les pertes supplémentaires en charge, souvent appelées pertes supplémentaires parasites, sont fréquemment regroupées avec les pertes cuivre dans les évaluations pratiques, car elles augmentent également avec le courant. Ces pertes apparaissent dans les parties métalliques de la structure, les conducteurs d’enroulement soumis au flux de fuite, les éléments de serrage, les parois de la cuve et les connexions des conducteurs. Si elles sont ignorées, l’estimation des pertes totales en charge peut sembler plus favorable que le résultat réel en fonctionnement. Ce point est important lors de la comparaison d’unités présentant des géométries d’enroulement, des méthodes de transposition des conducteurs, des espacements d’isolation ou des configurations mécaniques différents.

Une comparaison simple illustre cette différence de comportement. Si le courant de charge double, les pertes cuivre idéales augmentent d’environ quatre fois en raison de la relation quadratique. Les pertes dans le noyau ne suivent pas cette évolution du courant. Elles restent principalement liées à la tension et à la conception magnétique. C’est pourquoi un transformateur sélectionné uniquement sur la base de son efficacité à pleine charge n’est pas forcément le meilleur choix pour un site qui fonctionne la plupart du temps bien en dessous de sa puissance nominale.

Pourquoi cette distinction modifie l’évaluation de l’efficacité

L’efficacité d’un transformateur est le rapport entre la puissance de sortie et la somme de la puissance de sortie et des pertes totales. La formule est simple, mais le résultat dépend fortement des hypothèses de charge. Une unité présentant de très faibles pertes dans le noyau et des pertes d’enroulement légèrement plus élevées peut être performante dans des systèmes qui restent sous tension 24 heures sur 24 avec un courant modéré. Une autre conception, caractérisée par des pertes à vide plus élevées mais des pertes en charge plus faibles, peut être plus avantageuse lorsque le courant reste élevé pendant de longues périodes de fonctionnement. Sans courbe de charge réaliste, une valeur d’efficacité unique peut davantage induire en erreur qu’apporter d’informations.

C’est également pourquoi les normes et les documents d’appel d’offres séparent souvent les pertes à vide et les pertes en charge au lieu de retenir uniquement un pourcentage d’efficacité global. Deux transformateurs peuvent afficher une efficacité similaire à un point donné tout en présentant des comportements thermiques et des consommations énergétiques annuelles différents. La séparation des valeurs rend le compromis visible. Elle facilite également l’examen de l’importance accordée à la qualité du matériau magnétique, au dimensionnement des conducteurs, au circuit de refroidissement ou à l’équilibre entre ces trois éléments.

Une autre erreur courante consiste à évaluer les pertes uniquement à la charge nominale, puis à appliquer cette conclusion à l’intégration des énergies renouvelables, au fonctionnement cyclique industriel ou aux infrastructures soumises à une sous-charge saisonnière. Dans ces conditions, le courant moyen peut rester largement inférieur au courant nominal pendant de longues périodes, tandis que le transformateur demeure continuellement sous tension. Les pertes dans le noyau deviennent alors proportionnellement plus importantes que ne le supposent de nombreuses comparaisons rapides.

Les variables de conception à l’origine des valeurs

Les pertes dans le noyau sont fortement influencées par le choix du matériau et la densité de flux magnétique. L’acier électrique à grains orientés, l’amélioration du revêtement des tôles, une meilleure qualité d’empilage et une conception magnétique conservatrice peuvent réduire les pertes à vide, mais peuvent également influer sur les dimensions, la masse ou le coût. Les détails de fabrication sont également importants. Les bavures sur les bords découpés, un assemblage step-lap de mauvaise qualité, une pression de serrage irrégulière ou une détérioration de l’isolation des tôles pendant la fabrication peuvent augmenter les courants de Foucault locaux et accroître les pertes mesurées.

Les pertes cuivre dépendent du matériau conducteur, de la section transversale, de la densité de courant, de la disposition des enroulements, de la qualité des connexions et de l’efficacité du refroidissement. Des conducteurs de plus grande section réduisent la résistance, mais influencent également les dimensions de l’enroulement et la réactance de fuite. Dans les enroulements en feuillard ou en bande, l’état des bords et le positionnement de l’isolation entre les couches peuvent affecter la répartition du courant. Dans les unités sèches à résine moulée, le comportement thermique est particulièrement important, car la température des enroulements influe directement sur la résistance en charge. Les données de montée en température et les hypothèses de ventilation font donc partie de l’interprétation des pertes, et ne constituent pas un sujet distinct.

Pour les installations intérieures moyenne tension, une conception telle que le transformateur de distribution sec moulé en résine 33 kV peut être étudiée conjointement sous l’angle des pertes en charge et de la stabilité thermique, car la construction sèche élimine l’huile mais accorde davantage d’importance aux conditions de l’enveloppe, au cheminement de l’air et à la température ambiante lors de l’évaluation de la résistance à chaud des enroulements et de l’efficacité durable.

Interpréter les rapports d’essai sans hypothèses simplificatrices

Les valeurs des pertes à vide doivent être lues avec la tension d’essai, la fréquence et la position de prise correspondantes. Un transformateur mesuré sur une prise non principale peut présenter des conditions magnétiques différentes de celles du point de fonctionnement nominal. Les valeurs des pertes en charge doivent être vérifiées en fonction de la température de référence à laquelle elles sont corrigées. Comparer un rapport corrigé sur la base d’une résistance à chaud normalisée avec un autre resté plus proche de la température ambiante ne constitue pas une comparaison technique pertinente.

Les conditions de transport et d’installation peuvent également influencer la vérification après livraison. Un choc mécanique pendant le transport peut ne provoquer aucun défaut externe évident, tout en modifiant l’alignement interne, en desserrant le serrage ou en affectant la pression de contact, ce qui peut ensuite modifier les vibrations, le bruit ou le comportement des pertes. Les essais de réception sur site doivent donc être interprétés en tenant compte de l’état de l’installation : les terminaisons de câbles, l’équilibrage des phases, les obstructions de ventilation et la qualité de la forme d’onde d’alimentation influencent tous le résultat mesuré.

Lorsque des charges riches en harmoniques sont prévues, les valeurs de pertes standard obtenues en régime sinusoïdal ne doivent pas être considérées comme représentatives de l’ensemble des conditions de fonctionnement. Les harmoniques peuvent augmenter les pertes supplémentaires en charge et l’échauffement local au-delà de ce qu’indique la plaque signalétique. La distorsion du courant produite par les redresseurs, les variateurs de fréquence et certains équipements de conversion peut modifier la sollicitation effective des enroulements, même lorsque le courant efficace semble initialement acceptable. Dans ce contexte, une comparaison fondée uniquement sur les catalogues est généralement trop superficielle.

Erreurs d’interprétation fréquentes dans les analyses techniques

Une erreur récurrente consiste à supposer qu’une perte totale plus faible dans une fiche technique signifie toujours une température de fonctionnement plus basse dans toutes les conditions. Un transformateur présentant de faibles pertes à vide mais des pertes en charge plus élevées peut fonctionner à une température supérieure lorsqu’il est fortement chargé, tandis qu’une conception présentant des pertes à vide plus élevées peut rester thermiquement plus stable à proximité du courant maximal grâce à une résistance d’enroulement plus faible ou à une meilleure dissipation thermique. La répartition des pertes est déterminante.

Un autre problème apparaît lorsque les documents d’achat demandent la « perte la plus faible » sans définir le profil de charge, le cycle de fonctionnement, la plage de température ambiante, l’altitude ou les restrictions de refroidissement. Les offres peuvent alors être optimisées autour d’un point d’essai qui ne correspond pas au service réel. Une évaluation techniquement fiable nécessite généralement de définir au moins les éléments suivants avant de classer les valeurs de pertes :

• le nombre d’heures prévisible de mise sous tension et le fait que le transformateur reste ou non sous tension pendant les périodes de faible demande,
• le profil de charge approximatif plutôt qu’une seule valeur de pointe,
• la stabilité de la fréquence d’alimentation et toute distorsion connue de la forme d’onde,
• les contraintes d’espace pouvant affecter la ventilation, le choix de l’enveloppe ou la montée en température admissible,
• la position de fonctionnement prévue de la prise lorsqu’elle diffère souvent de la position nominale.

Même avec de bonnes données, la prudence reste nécessaire. Les valeurs de pertes publiées sont liées à des conditions d’essai définies. Une fois le transformateur installé dans un local soumis à l’accumulation de poussière, à l’obstruction des passages d’air, à une température ambiante élevée ou à un déséquilibre des phases, l’efficacité réelle peut s’écarter des attentes du laboratoire. Cela ne signifie pas que les valeurs initiales étaient erronées ; cela signifie que le contexte de fonctionnement a modifié l’équilibre entre le comportement électrique et le comportement thermique.

Maintenance et stabilité à long terme

Les pertes dans le noyau ne varient normalement pas fortement en service, sauf si le circuit magnétique est endommagé, surchauffé ou soumis à des perturbations mécaniques. Les pertes liées au cuivre peuvent évoluer plus visiblement, car la résistance des connexions, la température des enroulements et les performances de refroidissement varient selon les conditions de service. Des terminaisons desserrées, des jonctions oxydées, des passages de ventilation obstrués ou une surcharge persistante peuvent tous augmenter les pertes en charge effectives et les points chauds locaux. Dans les unités sèches, la contamination des surfaces peut également modifier les performances de refroidissement et le comportement des décharges partielles, ce qui affecte ensuite la stabilité thermique même si les valeurs de résistance initiales étaient acceptables.

C’est pourquoi les dossiers de maintenance doivent être examinés conjointement avec les problèmes liés aux pertes. Une hausse de la température de fonctionnement à charge similaire, une odeur récurrente pendant les périodes de pointe ou une répartition thermique anormale sur l’enveloppe peuvent indiquer une augmentation des pertes en charge ou une limitation du refroidissement plutôt qu’un simple problème d’isolation. Distinguer rapidement ces possibilités rend le dépannage plus efficace et réduit le risque de remplacer le mauvais composant ou d’identifier incorrectement la cause.

Vers une évaluation plus fiable

Le jugement le plus fiable concernant l’efficacité consiste à mettre en adéquation les composantes des pertes avec le fonctionnement réel du transformateur, puis à vérifier que les détails de conception répondent à ce fonctionnement. Les pertes dans le noyau indiquent le coût électrique de l’unité du seul fait qu’elle est sous tension. Les pertes cuivre indiquent le coût lié à la fourniture du courant. Ces deux valeurs ne s’opposent pas sur une fiche technique ; elles décrivent des aspects différents de la réalité d’exploitation. Une fois cette distinction préservée, les comparaisons entre conceptions de transformateurs deviennent plus rigoureuses sur le plan technique, en particulier lorsque les variations de charge, les limites thermiques intérieures ou l’exposition aux harmoniques pourraient autrement masquer la véritable efficacité.
