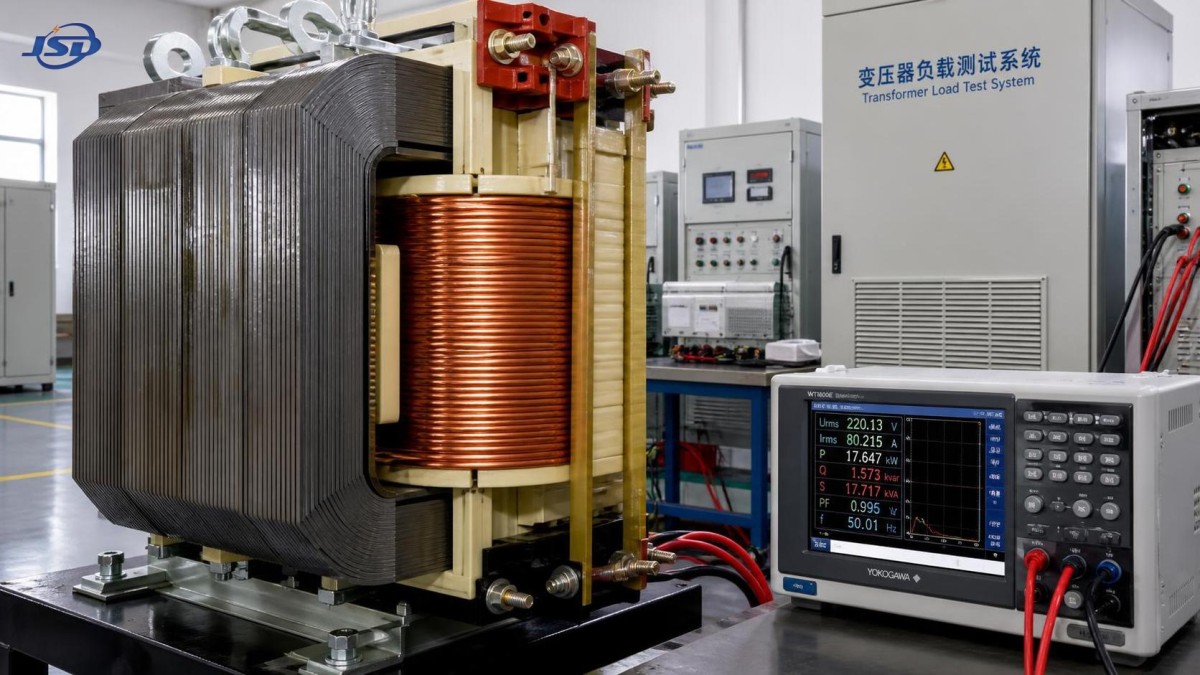

Perdas em Transformadores Explicadas: Perdas no Núcleo vs. Perdas no Cobre na Avaliação da Eficiência

A avaliação da eficiência começa pela separação das perdas em vazio das perdas dependentes da carga. Em termos de transformadores, isso significa distinguir as perdas no núcleo das perdas no cobre antes de comparar capacidades nominais, folhas de ensaio ou premissas de custos operacionais. Se esses dois termos forem tratados como equivalentes, a avaliação rapidamente se desviará, especialmente quando a unidade operar com carga variável, conteúdo harmônico ou longos períodos diários energizada. Um transformador pode apresentar baixas perdas em um ponto de operação e ainda assim ter um desempenho insatisfatório em outro, pois as fontes físicas das perdas são diferentes e respondem de maneiras distintas à tensão, à frequência e à corrente.

As perdas no núcleo, frequentemente chamadas de perdas no ferro ou perdas em vazio, correspondem à potência dissipada no núcleo magnético sempre que uma tensão nominal é aplicada. Elas existem mesmo quando o secundário está aberto e nenhuma carga útil está conectada. As perdas no cobre, por outro lado, são geradas pela corrente que flui pelos enrolamentos e pelas partes condutoras relacionadas. Elas aumentam com a carga e tornam-se o componente de perda predominante à medida que a corrente cresce. Em uma análise técnica, a primeira pergunta relevante não é qual perda é mais importante, mas em qual perfil operacional cada perda dominará o consumo energético ao longo da vida útil.

O que as perdas no núcleo realmente incluem

As perdas no núcleo geralmente são apresentadas como um único valor na placa de identificação ou no relatório de ensaio, mas resultam de vários mecanismos magnéticos no interior do aço laminado ou de outro material do núcleo. Os dois componentes principais são as perdas por histerese e as perdas por correntes parasitas. As perdas por histerese estão relacionadas à reversão repetida da magnetização em cada ciclo de tensão. As perdas por correntes parasitas resultam das correntes circulantes induzidas no próprio material do núcleo. Ambas são influenciadas pela densidade de fluxo, pela frequência, pela espessura das lâminas, pelo isolamento entre as lâminas e pela qualidade magnética do aço.

Como as perdas no núcleo estão principalmente associadas à tensão e à frequência aplicadas, elas permanecem relativamente estáveis com a variação da carga, desde que a forma de onda da tensão e a frequência permaneçam próximas às condições de projeto. Essa estabilidade frequentemente causa interpretações equivocadas. Estável não significa pequena. Em uma aplicação de distribuição na qual o transformador permanece energizado continuamente, mas com baixa carga durante longos períodos, as perdas em vazio podem representar uma parcela significativa da dissipação anual de energia. Em outra instalação, com curtos períodos de energização e picos elevados de corrente, as perdas no cobre podem predominar.

Durante a avaliação na fábrica, as perdas no núcleo normalmente são medidas em um ensaio em vazio, com frequência nominal e tensão especificada. A leitura pode ser distorcida pela qualidade da forma de onda da fonte de ensaio. Mesmo um conteúdo harmônico moderado na tensão aplicada pode elevar as perdas no núcleo medidas acima do valor esperado em condições senoidais. Por isso, a interpretação do ensaio deve considerar o formato da onda de tensão, e não apenas o valor final em watts.

Como as perdas no cobre se desenvolvem sob carga

As perdas no cobre são normalmente identificadas como perdas I²R nos enrolamentos primário e secundário. O princípio é simples: a resistência converte energia elétrica em calor à medida que a corrente passa pelo condutor. No entanto, a avaliação prática é menos simples, pois a resistência dos enrolamentos varia com a temperatura, e a temperatura dos enrolamentos do transformador pode mudar significativamente entre uma medição realizada a frio na fábrica e as condições reais de serviço. Uma baixa resistência medida à temperatura ambiente não representa a condição a quente atingida após uma carga contínua.

As perdas adicionais por dispersão sob carga são frequentemente agrupadas próximas às perdas no cobre nas avaliações práticas, pois também aumentam com a corrente. Essas perdas aparecem nas partes metálicas estruturais, nos condutores dos enrolamentos afetados pelo fluxo de dispersão, nos componentes de fixação, nas paredes do tanque e nas conexões dos terminais. Se forem ignoradas, a estimativa da perda total sob carga poderá parecer mais favorável do que o resultado real de operação. Esse aspecto é importante ao comparar unidades com diferentes geometrias de enrolamento, métodos de transposição dos condutores, espaçamentos de isolamento ou configurações mecânicas.

Uma comparação simples ilustra a diferença de comportamento. Se a corrente de carga dobrar, a perda ideal no cobre aumentará aproximadamente quatro vezes devido à relação quadrática. A perda no núcleo não segue esse padrão de corrente. Ela permanece principalmente relacionada à tensão e ao projeto magnético. Por isso, um transformador selecionado apenas com base na eficiência em plena carga pode não ser a melhor escolha para um local que opere a maior parte do tempo muito abaixo da potência nominal.

Por que essa distinção altera a avaliação da eficiência

A eficiência do transformador é a relação entre a potência de saída e a soma da potência de saída com as perdas totais. A fórmula é simples, mas o resultado depende fortemente das premissas de carregamento. Uma unidade com perdas no núcleo muito baixas e perdas nos enrolamentos um pouco mais elevadas pode ter bom desempenho em sistemas que permanecem energizados continuamente com corrente moderada. Outro projeto, com perdas em vazio mais elevadas, mas menores perdas sob carga, pode apresentar resultados mais favoráveis quando a corrente permanece alta durante longos períodos de operação. Sem uma curva de carga realista, um único valor de eficiência pode induzir mais ao erro do que informar.

Essa é também a razão pela qual as normas e os documentos de licitação frequentemente separam as perdas em vazio das perdas sob carga, em vez de aceitarem apenas um percentual geral de eficiência. Dois transformadores podem apresentar eficiência semelhante em um ponto selecionado e, ainda assim, produzir comportamentos térmicos diferentes e consumir quantidades anuais de energia distintas. Os valores separados tornam evidente essa relação de compromisso. Eles também facilitam a análise para verificar se o foco do projeto está na qualidade do material magnético, no dimensionamento dos condutores, no caminho de resfriamento ou no equilíbrio entre esses três aspectos.

Outro erro comum é avaliar as perdas apenas na carga nominal e depois aplicar essa conclusão à integração de fontes renováveis, a operações industriais cíclicas ou a infraestruturas com subcarga sazonal. Nessas condições, a corrente média pode permanecer muito abaixo da corrente nominal durante longos períodos, enquanto a energização continua. Como resultado, as perdas no núcleo tornam-se proporcionalmente mais significativas do que muitas comparações rápidas supõem.

Variáveis de projeto por trás dos números

As perdas no núcleo são fortemente afetadas pela escolha do material e pela densidade do fluxo magnético. O aço elétrico de grão orientado, um revestimento aprimorado das lâminas, uma qualidade superior de empilhamento e um projeto de fluxo conservador podem reduzir as perdas em vazio, embora possam afetar o tamanho, a massa ou o custo. Os detalhes de fabricação também são importantes. Rebarbas nas bordas cortadas, montagem inadequada em sobreposição escalonada, pressão de fixação desigual ou danos ao isolamento das lâminas durante a fabricação podem aumentar as correntes parasitas locais e elevar as perdas medidas.

As perdas no cobre dependem do material do condutor, da área da seção transversal, da densidade de corrente, da disposição do enrolamento, da qualidade das conexões e da eficácia do resfriamento. Seções maiores de condutor reduzem a resistência, mas também influenciam as dimensões do enrolamento e a reatância de dispersão. Em enrolamentos de folha ou fita, as condições das bordas e a disposição do isolamento entre camadas podem afetar a distribuição da corrente. Em unidades do tipo seco com resina fundida, o comportamento térmico é especialmente relevante, pois a temperatura do enrolamento afeta diretamente a resistência durante a carga de serviço. Por isso, os dados de elevação de temperatura e as premissas de ventilação fazem parte da interpretação das perdas, e não constituem um tema separado.

Para instalações internas de média tensão, um projeto como o Transformador de Distribuição do Tipo Seco com Resina Fundida de 33kV pode ser analisado conjuntamente quanto às perdas sob carga e à estabilidade térmica, pois a construção do tipo seco elimina o uso de óleo, mas exige maior atenção às condições do invólucro, ao caminho do fluxo de ar e à temperatura ambiente na avaliação da resistência do enrolamento a quente e da eficiência contínua.

Como interpretar relatórios de ensaio sem premissas simplificadas

Os valores das perdas em vazio devem ser analisados juntamente com a tensão de ensaio, a frequência e a posição do comutador. Um transformador medido em uma derivação não principal pode apresentar condições magnéticas diferentes do ponto de operação nominal. Os valores das perdas sob carga devem ser verificados quanto à temperatura de referência na qual foram corrigidos. Uma comparação entre um relatório corrigido para uma base padrão de resistência a quente e outro mantido próximo à temperatura ambiente não constitui uma comparação de engenharia válida.

As condições de transporte e instalação também podem influenciar a verificação após a entrega. Choques mecânicos durante o transporte podem não criar um defeito externo evidente, mas podem alterar o alinhamento interno, afrouxar a fixação ou afetar a pressão de contato, modificando posteriormente a vibração, o ruído ou o comportamento das perdas. Portanto, os ensaios de aceitação no local devem ser interpretados considerando o estado da instalação: terminações dos cabos, equilíbrio entre fases, obstruções da ventilação e qualidade da forma de onda da alimentação influenciam o resultado medido.

Quando forem esperadas cargas com elevado conteúdo harmônico, os valores padrão de perdas em condições senoidais não devem ser tratados como uma representação completa da operação. Os harmônicos podem aumentar as perdas adicionais sob carga e o aquecimento local além do indicado na placa de identificação. A distorção da corrente causada por retificadores, acionamentos de frequência variável e alguns equipamentos de conversão pode alterar a solicitação efetiva dos enrolamentos, mesmo quando a corrente RMS parece inicialmente administrável. Nesse contexto, uma comparação baseada exclusivamente no catálogo costuma ser superficial demais.

Interpretações equivocadas frequentes em análises técnicas

Um erro recorrente é presumir que uma perda total menor na ficha técnica sempre significa uma temperatura operacional menor em qualquer condição. Um transformador com menores perdas em vazio, mas maiores perdas sob carga, pode operar com temperatura mais elevada quando fortemente carregado, enquanto um projeto com maiores perdas em vazio pode permanecer termicamente mais estável próximo à corrente máxima devido à menor resistência dos enrolamentos ou à melhor dissipação de calor. A divisão das perdas é importante.

Outro problema surge quando os documentos de aquisição solicitam a menor perda sem definir o perfil de carga, o ciclo de trabalho, a faixa de temperatura ambiente, a altitude ou as restrições de resfriamento. O resultado pode ser uma concorrência otimizada em torno de um ponto de ensaio que não corresponde ao serviço real. Uma avaliação tecnicamente consistente normalmente exige que pelo menos os seguintes dados sejam definidos antes da classificação dos valores de perda:

• horas previstas de energização e se o transformador permanecerá energizado durante os períodos de baixa demanda,
• padrão aproximado de carga, em vez de um único valor de pico,
• estabilidade da frequência de alimentação e qualquer distorção conhecida da forma de onda,
• restrições de espaço que possam afetar a ventilação, a escolha do invólucro ou a elevação de temperatura permitida,
• posição de operação pretendida do comutador, caso frequentemente seja diferente da posição nominal.

Mesmo com bons dados, ainda é necessário ter cautela. Os valores de perda publicados estão vinculados a condições de ensaio definidas. Depois que o transformador é instalado em uma sala com acúmulo de poeira, passagens de ar bloqueadas, temperatura ambiente elevada ou fases desequilibradas, a eficiência real pode se afastar das expectativas de laboratório. Isso não significa que os valores originais estivessem incorretos; significa que o contexto operacional alterou o equilíbrio entre o comportamento elétrico e térmico.

Manutenção e estabilidade de longo prazo

As perdas no núcleo normalmente não sofrem alterações acentuadas durante o serviço, a menos que o circuito magnético seja danificado, superaquecido ou submetido a perturbações mecânicas. As perdas relacionadas ao cobre podem variar de forma mais perceptível, pois a resistência das conexões, a temperatura dos enrolamentos e o desempenho do resfriamento mudam de acordo com as condições de serviço. Terminações frouxas, juntas oxidadas, passagens de ventilação obstruídas ou sobrecarga persistente podem aumentar a perda efetiva sob carga e os pontos quentes locais. Em unidades do tipo seco, a contaminação das superfícies também pode alterar o desempenho do resfriamento e o comportamento de descargas parciais, afetando a estabilidade térmica mesmo quando os valores originais de resistência eram aceitáveis.

Por isso, os registros de manutenção devem ser analisados em conjunto com as questões relacionadas às perdas. Um aumento da temperatura operacional com carga semelhante, odor recorrente durante a demanda de pico ou um padrão anormal de calor no invólucro pode indicar aumento das perdas sob carga ou restrição do resfriamento, e não necessariamente um problema puramente de isolamento. Separar essas possibilidades desde o início torna a solução de problemas mais eficiente e reduz o risco de substituir o componente incorreto ou classificar equivocadamente a causa.

Onde a avaliação se torna mais confiável

A avaliação mais confiável da eficiência resulta do alinhamento dos componentes de perda com o regime real de operação do transformador, seguido da verificação de que os detalhes do projeto são compatíveis com esse regime. A perda no núcleo representa o custo elétrico da unidade simplesmente permanecer energizada. A perda no cobre representa o custo associado ao fornecimento de corrente. Os dois valores não são concorrentes em uma ficha técnica; eles descrevem partes diferentes da realidade operacional. Quando essa distinção é mantida, as comparações entre projetos de transformadores tornam-se tecnicamente mais consistentes, especialmente quando a variação da carga, os limites térmicos internos ou a exposição a harmônicos poderiam ocultar o verdadeiro quadro de eficiência.
