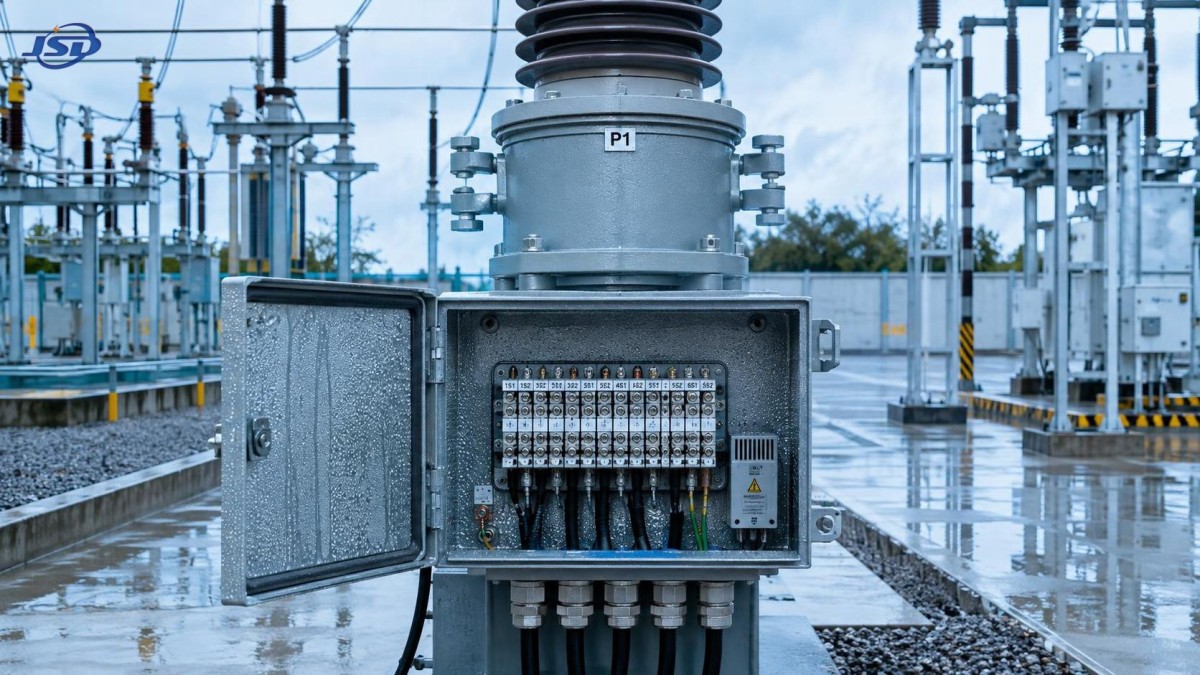

Устранение проблем с конденсацией и повреждением изоляции при установке наружных трансформаторов тока

Конденсацию в наружной установке трансформатора тока следует рассматривать как проблему управления изоляцией, а не просто как неудобство, связанное с погодой. Легкая пленка влаги может исчезнуть при повышении температуры, однако повторяющееся увлажнение внутри клеммной коробки, соединительного корпуса, шкафа сборных цепей или вторичной цепи ТТ может постепенно снижать сопротивление изоляции, вызывать коррозию соединений, искажать сигналы учета и создавать условия для отказа защиты.

Для персонала послепродажного обслуживания первоочередной вопрос обычно носит практический характер: является ли это временным поверхностным явлением или свидетельством проникновения влаги в часть установки, где она может повредить изоляцию? Ответ зависит не столько от того, видна ли конденсация в момент осмотра, сколько от места ее появления, частоты повторения и способности корпуса высыхать без удержания влажного воздуха.

Наружный трансформатор тока может надежно работать во влажном климате, если его система изоляции, кабельные вводы, герметизация корпуса, дренаж и регламент обслуживания функционируют совместно. Вероятность отказов возрастает, когда влаге позволяют многократно переходить из парообразного состояния в жидкое внутри ограниченного пространства, особенно вблизи вторичных клемм и низковольтной проводки.

Почему конденсация становится электрической неисправностью

Конденсация образуется, когда температура поверхности опускается ниже точки росы окружающего воздуха. Наружные установки особенно подвержены этому в прохладные ночи после теплых влажных дней, после дождя, в прибрежных районах, а также там, где оборудование нагревается во время работы и быстро остывает после отключения. Металлический корпус может выглядеть хорошо герметизированным снаружи, но при этом испытывать значительную внутреннюю конденсацию, поскольку заключенный внутри воздух уже содержит влагу.

Сам корпус ТТ может иметь конструкцию первичной изоляции, рассчитанную на наружную установку, однако отсек вторичных клемм часто является более уязвимой зоной. Вторичные цепи работают при более низком напряжении, но их надежность напрямую важна для реле защиты, счетчиков, удаленных терминальных устройств и систем диспетчерского контроля. Загрязненная влагой вторичная цепь может создавать пути утечки, нестабильное переходное сопротивление контактов, условия ложных сигналов тревоги или неточные измерения тока еще до возникновения серьезного пробоя изоляции.

Повторяющаяся конденсация наносит больший ущерб, чем единичное увлажнение. Каждый цикл может оставлять загрязнения, переносимые влагой: пыль, соль, промышленные отложения, остатки от кабельных вводов или продукты коррозии. Когда эти отложения становятся влажными, они могут создавать проводящие дорожки по клеммным блокам и поверхностям изоляции. Высушивание отсека может временно восстановить приемлемые показания, однако основное загрязнение остается и вызывает ту же неисправность в следующий влажный период.

Начните с определения пути проникновения влаги

Не следует считать, что в каждой влажной клеммной коробке повреждена прокладка. Влага проникает в наружные трансформаторные сборки несколькими путями, и способ устранения должен соответствовать конкретному пути. Замена уплотнения не решит проблему воздухообмена и температурных циклов; установка нагревателя не решит проблему стоячей воды, проникающей через поврежденный кабельный ввод.

Первичный осмотр должен установить, поступает ли влага снаружи, конденсируется из внутреннего воздуха или удерживается из-за невозможности отвода воды. Полезные наблюдения включают расположение следов воды, состояние кабельных вводов, признаки ржавчины на крепежных элементах, состояние уплотнителей дверей, дренажных отверстий и характер влаги на внутренних поверхностях.

• Вода, сосредоточенная под монтажной панелью кабельных вводов или швом двери, часто указывает на прямое проникновение через поврежденные уплотнения, ослабленные фитинги, неправильно оконцованные кабелепроводы или деформированную дверь корпуса.
• Мелкие капли на широких внутренних металлических поверхностях чаще указывают на конденсацию, вызванную изменениями температуры и влажным воздухом, заключенным внутри.
• Коррозия вокруг клемм, наконечников или кабельных наконечников свидетельствует о повторяющемся явлении, а не об однократном попадании дождевой воды.
• Влажная изоляция в нижней части корпуса может быть следствием засоренных дренажей, кабельных каналов, втягивающих воду, или скопления конденсата в самой холодной точке.
• Локальная влага возле одного кабельного ввода может указывать на слишком большой ввод, отсутствие герметизирующей вставки, трещину в оболочке кабеля или ориентацию ввода, позволяющую воде стекать по кабелю внутрь.

Осмотр должен охватывать вспомогательную установку, а не только трансформатор тока. На ТТ, установленный на открытой площадке, портале или внутри распределительного устройства, могут влиять неправильно проложенные контрольные кабели, негерметичная траншея, поврежденная крыша шкафа сборных цепей или брызги воды от расположенного рядом дренажа. Видимое место неисправности не всегда является местом проникновения влаги.

Разделяйте немедленное восстановление и постоянное устранение

При обнаружении влаги вокруг вторичной цепи ТТ первоочередной задачей является обеспечение безопасности цепи и сохранение целостности защиты. Соблюдайте процедуру изоляции на объекте и обращения со вторичными цепями ТТ. Вторичные цепи никогда не должны оставаться разомкнутыми при нахождении первичного проводника под напряжением, если конструкция и эксплуатационная процедура прямо этого не предусматривают. Разомкнутая вторичная цепь ТТ может создавать опасное напряжение и повреждать подключенное оборудование.

После обеспечения безопасности цепи удалите свободную воду и тщательно высушите корпус. Одной сухой ткани часто недостаточно там, где образовались отложения. Осмотрите клеммные блоки, закорачивающие перемычки, испытательные клеммы, кабельные наконечники, держатели предохранителей, клеммы интерфейса реле и изоляционные перегородки. Очистите загрязнения методом, совместимым с материалами и процедурой объекта, затем обеспечьте достаточное время высыхания перед испытанием изоляции или вводом в эксплуатацию.

Не рассматривайте благоприятное значение сопротивления изоляции, полученное сразу после сушки, как полный диагноз. Оно показывает состояние в данный момент, но не доказывает, что источник влаги устранен. Запишите метод измерения, испытательное напряжение, где применимо, условия окружающей среды, конфигурацию цепи и любое отключенное электронное оборудование. Сравнение показаний, полученных при разных схемах испытаний или при различной влажности, может привести к ложному выводу.

Постоянное устранение обычно включает одно или несколько физических улучшений:

• Замените затвердевшие, сжатые, потрескавшиеся или неправильно установленные уплотнители дверей и крышек.
• Подтяните с требуемым моментом или замените кабельные вводы, убедившись, что диапазон ввода соответствует фактическому диаметру кабеля, а оболочка кабеля не повреждена.
• Закройте неиспользуемые отверстия кабельных вводов правильно рассчитанными заглушками, а не самодельной лентой или заполнителем.
• Исправьте прокладку кабелей, чтобы дождевая вода не могла стекать по кабелю внутрь корпуса.
• Восстановите пути дренажа, обеспечив при этом, чтобы они не становились прямым путем для брызг воды или насекомых.
• Отремонтируйте повреждения корпуса, препятствующие равномерному закрытию двери или поддержанию сжатия уплотнителя.
• Используйте контролируемый антиконденсационный обогрев там, где это оправдано конструкцией корпуса и условиями объекта.

Нагреватели помогают только при подготовленном корпусе

Антиконденсационные нагреватели часто указываются как средство устранения влаги, однако их эффективность зависит от деталей монтажа. Их назначение обычно состоит в поддержании внутренней температуры поверхностей немного выше температуры окружающего воздуха, уменьшая вероятность достижения влажным воздухом точки росы. Они не предназначены для компенсации попадания дождевой воды через поврежденные уплотнения или скопления воды из негерметичной кабельной траншеи.

Нагревателю также требуется подходящая схема управления. Непрерывный нагрев может потреблять излишнюю энергию и в некоторых компактных корпусах сокращать срок службы компонентов. Управление по термостату и влажности может быть полезным, но датчик должен размещаться там, где он отражает условия внутри корпуса, а не локальную горячую точку. Нагреватель следует расположить так, чтобы он прогревал объем воздуха без перегрева изоляции кабелей, клеммных блоков или чувствительных электронных устройств.

Группы технического обслуживания должны проверить, что питание нагревателя подано, защитные устройства исправны, проводка исправна и нагреватель не имеет обрыва. Нагреватель может быть установлен, но неэффективен, поскольку его вспомогательное питание никогда не вводилось в эксплуатацию, было отключено во время другого обслуживания или управляется неисправным термостатом. Проверки только наличия недостаточно.

Для закрытого распределительного оборудования важны экологические характеристики всей сборки. Например, комплектная трансформаторная подстанция американского типа с корпусом IP54 (NEMA 3R) может снизить воздействие пыли и внешней влаги, однако защита корпуса не отменяет необходимости осматривать кабельные вводы, внутренние температурные циклы, дренаж и вспомогательные антиконденсационные устройства. Класс IP описывает определенные условия защиты корпуса; его не следует интерпретировать как гарантию невозможности внутренней конденсации при любом климате или схеме установки.

Признаки повреждения изоляции, требующие эскалации

Некоторые признаки требуют большего, чем обслуживание корпуса. Если трансформатор тока показывает повторяющееся низкое сопротивление изоляции после сушки, видимые токопроводящие дорожки, потрескавшуюся изоляцию, обугленные поверхности, утечку масла, когда это применимо к конструкции, аномальные признаки частичных разрядов в системе мониторинга объекта или необъяснимые нарушения в защите и учете, проблема может выходить за пределы вторичной коробки.

Прежде чем признавать ТТ неисправным, подтвердите границы испытания. Вторичная проводка, клеммные блоки, подключенные входы реле, испытательные переключатели, устройства защиты от перенапряжений и загрязненные влагой участки кабеля могут влиять на результат. Разделите цепь на логические участки там, где это допускают процедуры объекта. Испытание вторичной обмотки трансформатора отдельно от отходящей проводки позволяет отличить внутреннюю деградацию от проблемы внешнего кабеля или панели.

Одного визуального осмотра недостаточно для определения состояния изоляции, однако он может показать, вероятно ли повторение измеренной проблемы. Чистый сухой клеммный отсек с неповрежденными уплотнениями и правильным дренажом представляет иной уровень риска, чем отсек, который высыхает только после того, как техники открывают дверь и вытирают его.

Детали установки, предотвращающие повторные отказы

Многие повторяющиеся обращения в сервис происходят из-за деталей установки, которые при вводе в эксплуатацию кажутся незначительными. Кабельные вводы должны быть направлены или проложены так, чтобы препятствовать стеканию воды. Наружным кабелям необходима достаточная опора, чтобы их вес со временем не тянул кабельные вводы. Системы кабелепроводов следует проверять на наличие конденсата и миграции воды из подземных участков. Герметичный верхний корпус, соединенный с влажной кабельной траншеей, все равно может получать влагу снизу.

Выравнивание двери также важно. Если петли провисают или точки крепления неравномерны, одна часть уплотнителя может выглядеть неповрежденной, тогда как другая имеет недостаточное сжатие. Повторная окраска или очистка корпуса не должна оставлять контактные поверхности уплотнителя шероховатыми, загрязненными или покрытыми материалом, препятствующим равномерной герметизации.

Если установка подвергается воздействию соленого воздуха, промышленной пыли или частых циклов увлажнения и высыхания, интервалы осмотров должны отражать это воздействие, а не определяться только календарем. Практическим основанием для усиления внимания служат признаки повторяющейся влаги, коррозии или электрических нарушений, связанных с погодой. Объект со стабильными сухими показаниями и отсутствием признаков проникновения влаги не требует такого же вмешательства, как объект, на котором конденсация появляется после каждого значительного перепада температуры.

Формируйте записи технического обслуживания на основе тенденций

Полезная запись для наружной установки трансформатора тока должна быть краткой, но конкретной. Документируйте состояние корпуса, статус уплотнителей и кабельных вводов, признаки путей проникновения воды, работу нагревателя, состояние дренажа, конфигурацию испытания изоляции, показания, условия окружающей среды и выполненные корректирующие работы. Если это разрешено практикой объекта, включайте фотографии, особенно до очистки, которая удалит характерное распределение влаги.

Информация о тенденциях полезнее единичного результата «годен» или «не годен». Если показания сопротивления снижаются после влажной погоды и восстанавливаются после сушки, корпус все еще может защищать первичную изоляцию, однако вторичная система приближается к проблеме надежности. Если коррозия вновь появляется на той же группе клемм, замена клемм без устранения пути проникновения лишь отсрочит следующее отключение.

Наиболее эффективным ответом обычно является умеренный и целенаправленный подход: определить, как влага проникает или конденсируется, восстановить способность корпуса отводить и дренировать воду, поддерживать внутренние поверхности выше точки росы там, где это необходимо, и проверять изоляцию при правильно изолированной цепи. Такой подход защищает как трансформатор тока, так и функции защиты, учета и управления, которые от него зависят.
