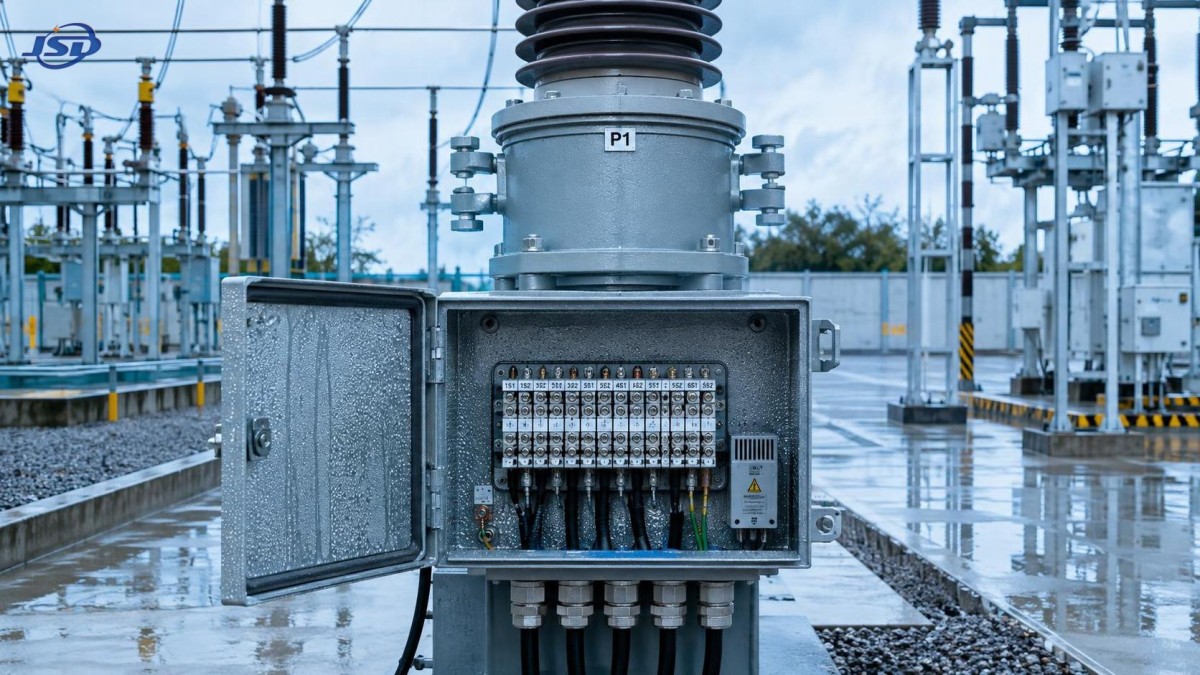

Résolution des problèmes de condensation et de défaillance d’isolation dans les installations de transformateurs de courant extérieurs

La condensation dans une installation de transformateur de courant extérieur doit être considérée comme un problème de gestion de l’isolation, et non comme une simple nuisance liée aux intempéries. Une fine pellicule d’humidité peut disparaître lorsque la température augmente, mais des mouillages répétés à l’intérieur d’un boîtier de bornes, d’un boîtier de raccordement, d’une armoire de regroupement ou d’un circuit secondaire de TC peuvent progressivement réduire la résistance d’isolement, corroder les connexions, déformer les signaux de mesure et créer des conditions favorables à un dysfonctionnement de la protection.

Pour le personnel de maintenance après-vente, la question immédiate est généralement pratique : s’agit-il d’une condition superficielle temporaire ou d’un signe que l’humidité a pénétré dans une partie de l’installation où elle peut endommager l’isolation ? La réponse dépend moins de la visibilité de la condensation au moment de l’inspection que de l’endroit où elle apparaît, de la fréquence à laquelle elle revient et de la capacité du coffret à sécher sans emprisonner d’air humide.

Un transformateur de courant extérieur peut fonctionner de manière fiable dans des climats humides lorsque son système d’isolation, les entrées de câbles, l’étanchéité du coffret, le drainage et la routine de maintenance fonctionnent ensemble. Les défaillances deviennent plus probables lorsque l’humidité est autorisée à alterner de façon répétée entre vapeur et liquide dans un espace confiné, en particulier autour des bornes secondaires et du câblage basse tension.

Pourquoi la condensation devient un défaut électrique

La condensation se forme lorsqu’une surface descend en dessous du point de rosée de l’air ambiant. Les installations extérieures sont particulièrement exposées lors des nuits fraîches après des journées chaudes et humides, après la pluie, à proximité des zones côtières et lorsque les équipements sont chauffés en fonctionnement puis refroidissent rapidement après mise hors tension. Un coffret métallique peut sembler bien étanche de l’extérieur tout en subissant une condensation interne importante, car l’air emprisonné à l’intérieur contient déjà de l’humidité.

Le corps du TC lui-même peut présenter une conception d’isolation primaire adaptée à l’extérieur, mais le compartiment des bornes secondaires est souvent la zone la plus vulnérable. Les circuits secondaires fonctionnent à une tension plus basse, mais leur fiabilité est directement importante pour les relais de protection, les compteurs, les unités terminales distantes et les systèmes de supervision. Un circuit secondaire contaminé par l’humidité peut créer des chemins de fuite, une résistance de contact intermittente, des conditions de fausse alarme ou des mesures de courant inexactes, même avant qu’une défaillance d’isolation majeure ne se produise.

Une condensation répétée est plus dommageable qu’un événement d’humidité isolé. Chaque cycle peut laisser des contaminants transportés par l’humidité : poussière, sel, dépôts industriels, résidus de presse-étoupes ou produits de corrosion. Lorsque ces dépôts deviennent humides, ils peuvent créer des chemins de cheminement conducteurs à travers les borniers et les surfaces isolantes. Le séchage du compartiment peut rétablir temporairement des valeurs acceptables, tandis que la contamination sous-jacente demeure et provoque le même défaut lors de la période humide suivante.

Commencez par localiser le cheminement de l’humidité

Ne supposez pas que chaque boîtier de bornes humide présente un joint défectueux. L’humidité atteint les ensembles de transformateurs extérieurs par plusieurs voies, et la correction doit correspondre à la voie concernée. Le remplacement d’un joint ne résoudra pas un problème de renouvellement d’air et de cycles thermiques ; l’ajout d’un chauffage ne résoudra pas une accumulation d’eau pénétrant par un presse-étoupe endommagé.

La première inspection doit déterminer si l’humidité pénètre depuis l’extérieur, se condense à partir de l’air interne ou est retenue parce que l’eau ne peut pas s’évacuer. Les observations utiles comprennent l’emplacement des traces d’eau, l’état des entrées de câbles, les signes de rouille sur les fixations, l’état des joints de porte, les ouvertures de drainage et la répartition de l’humidité sur les surfaces internes.

• L’eau concentrée sous une plaque de presse-étoupes ou un joint de porte indique souvent une infiltration directe par des joints endommagés, des raccords desserrés, des conduits mal terminés ou une porte de coffret déformée.
• De fines gouttelettes sur de larges surfaces métalliques internes indiquent plus souvent une condensation causée par les variations de température et l’air humide emprisonné.
• La corrosion autour des bornes, des embouts ou des cosses de câble suggère une condition récurrente plutôt qu’un seul épisode d’eau de pluie.
• Une isolation humide près du bas d’un coffret peut résulter de drains obstrués, de conduits de câbles qui aspirent l’eau ou de condensation s’accumulant au point le plus froid.
• Une humidité localisée près d’une entrée de câble peut indiquer un presse-étoupe surdimensionné, un insert d’étanchéité manquant, une gaine de câble fissurée ou une orientation d’entrée permettant à l’eau de suivre le câble vers l’intérieur.

L’inspection doit inclure l’installation de support, et pas seulement le transformateur de courant. Un TC monté dans une cour extérieure, sur un portique ou à l’intérieur d’un appareillage de commutation peut être affecté par des câbles de commande mal acheminés, une tranchée non étanchée, un toit de boîtier de regroupement endommagé ou des projections d’eau provenant du drainage adjacent. L’emplacement visible du défaut n’est pas toujours le point d’entrée.

Distinguez le rétablissement immédiat de la correction permanente

Lorsque de l’humidité est détectée autour d’un circuit secondaire de TC, la première priorité est de sécuriser le circuit et de préserver l’intégrité de la protection. Suivez la procédure du site pour l’isolement et la manipulation du secondaire de TC. Les circuits secondaires ne doivent jamais être laissés ouverts lorsque le conducteur primaire est sous tension, sauf si la conception et la procédure d’exploitation le prévoient explicitement. Un secondaire de TC ouvert peut développer une tension dangereuse et endommager les équipements connectés.

Après avoir sécurisé le circuit, éliminez l’eau libre et séchez soigneusement le coffret. Un chiffon sec seul est souvent insuffisant lorsque des dépôts se sont formés. Inspectez les borniers, les barrettes de court-circuitage, les bornes d’essai, les cosses de câble, les porte-fusibles, les bornes d’interface de relais et les barrières isolantes. Nettoyez la contamination à l’aide d’une méthode compatible avec les matériaux et la procédure du site, puis prévoyez un temps de séchage suffisant avant les essais d’isolement ou la remise en service.

Ne considérez pas une valeur favorable de résistance d’isolement relevée immédiatement après séchage comme un diagnostic complet. Elle indique l’état à ce moment-là, mais ne prouve pas que la source d’humidité a été éliminée. Enregistrez la méthode de mesure, la tension d’essai le cas échéant, les conditions ambiantes, la configuration du circuit et tout équipement électronique déconnecté. Comparer des relevés obtenus avec des configurations d’essai ou des conditions d’humidité différentes peut conduire à une conclusion erronée.

Une correction permanente implique généralement une ou plusieurs améliorations physiques :

• Remplacer les joints de porte et de couvercle durcis, comprimés, fissurés ou mal installés.
• Resserrer au couple ou remplacer les presse-étoupes, en veillant à ce que leur plage corresponde au diamètre réel du câble et que la gaine du câble ne soit pas endommagée.
• Obturer les ouvertures de presse-étoupes inutilisées à l’aide de bouchons obturateurs correctement homologués plutôt que de ruban adhésif ou de matériau de remplissage improvisé.
• Corriger le cheminement des câbles afin que l’eau de pluie ne puisse pas suivre un câble jusque dans le coffret.
• Rétablir les voies de drainage tout en veillant à ce qu’elles ne deviennent pas un passage direct pour les projections d’eau ou les insectes.
• Réparer les dommages au coffret qui empêchent la porte de se fermer uniformément ou de maintenir la compression du joint.
• Utiliser un chauffage anti-condensation contrôlé lorsque la conception du coffret et les conditions du site le justifient.

Les chauffages ne sont utiles que si le coffret y est préparé

Les chauffages anti-condensation sont fréquemment prescrits comme solution contre l’humidité, mais leur efficacité dépend des détails d’installation. Leur fonction est généralement de maintenir les surfaces internes légèrement plus chaudes que l’air ambiant, réduisant ainsi le risque que l’air humide atteigne son point de rosée. Ils ne sont pas destinés à compenser l’eau de pluie pénétrant par des joints défaillants ou l’accumulation d’eau provenant d’une tranchée de câbles non étanchée.

Un chauffage nécessite également un système de commande adapté. Un chauffage continu peut consommer inutilement de l’énergie et réduire la durée de vie des composants dans certains coffrets compacts. Une commande par thermostat ou basée sur l’humidité peut être utile, mais le capteur doit être placé de manière à refléter les conditions du coffret plutôt qu’un point chaud local. Le chauffage doit être positionné de façon à réchauffer le volume d’air sans surchauffer l’isolation des câbles, les borniers ou les appareils électroniques sensibles.

Les équipes de maintenance doivent vérifier que l’alimentation du chauffage est sous tension, que les dispositifs de protection sont intacts, que le câblage est en bon état et que le chauffage n’est pas défaillant en circuit ouvert. Un chauffage peut être installé mais inefficace parce que son alimentation auxiliaire n’a jamais été mise en service, a été isolée lors d’une autre opération de maintenance ou est commandée par un thermostat défaillant. Vérifier sa présence ne suffit pas.

Pour les équipements de distribution fermés, les performances environnementales de l’ensemble de l’assemblage sont importantes. Par exemple, unposte de transformation préfabriqué de type américain avec un coffret IP54 (NEMA 3R) peut réduire l’exposition à la poussière et à l’humidité extérieure, mais la protection du coffret n’élimine pas la nécessité d’inspecter les entrées de câbles, les cycles de température internes, le drainage et les dispositifs auxiliaires anti-condensation. La classification IP décrit des conditions définies de protection du coffret ; elle ne doit pas être interprétée comme une garantie que la condensation interne ne peut pas se produire dans tous les climats ou toutes les configurations d’installation.

Symptômes de défaillance d’isolation nécessitant une escalade

Certains signes exigent davantage qu’une maintenance du coffret. Si un transformateur de courant présente une faible résistance d’isolement récurrente après séchage, des traces de cheminement visibles, une isolation fissurée, des surfaces carbonisées, des fuites d’huile lorsque cela est pertinent pour la construction, des indications anormales de décharges partielles provenant du système de surveillance du site ou des irrégularités inexpliquées de protection et de mesure, le problème peut s’étendre au-delà du boîtier secondaire.

Avant de déclarer le TC défectueux, confirmez la limite d’essai. Le câblage secondaire, les borniers, les entrées de relais connectées, les commutateurs d’essai, les dispositifs de protection contre les surtensions et les sections de câble contaminées par l’humidité peuvent tous affecter le résultat. Divisez le circuit en sections logiques lorsque les procédures du site le permettent. L’essai du secondaire du transformateur séparément du câblage sortant peut distinguer une dégradation interne d’un problème de câble ou de panneau externe.

L’inspection visuelle seule ne peut pas établir l’état de l’isolation, mais elle peut révéler si un problème mesuré est susceptible de réapparaître. Un compartiment de bornes propre et sec, avec des joints intacts et un drainage correct, présente un niveau de risque différent de celui d’un compartiment qui ne sèche qu’après l’ouverture de la porte et son essuyage par des techniciens.

Détails d’installation qui évitent les défaillances répétées

De nombreux appels de service récurrents trouvent leur origine dans des détails d’installation qui semblent mineurs lors de la mise en service. Les entrées de câbles doivent être orientées ou acheminées de manière à décourager le cheminement de l’eau. Les câbles extérieurs doivent bénéficier d’un support adéquat afin que leur poids ne tire pas sur les presse-étoupes au fil du temps. Les systèmes de conduits doivent être examinés pour détecter la condensation et la migration d’eau depuis les sections souterraines. Un coffret supérieur étanche relié à une tranchée de câbles humide peut néanmoins recevoir de l’humidité par le bas.

L’alignement de la porte est également important. Si les charnières s’affaissent ou si les points de fixation sont inégaux, une partie du joint peut sembler intacte tandis qu’une autre présente une compression insuffisante. La remise en peinture ou le nettoyage d’un coffret ne doit pas laisser les surfaces de contact du joint rugueuses, contaminées ou recouvertes d’un matériau empêchant une étanchéité uniforme.

Lorsque l’installation est exposée à de l’air chargé en sel, à des poussières industrielles ou à des cycles fréquents d’humidification et de séchage, les intervalles d’inspection doivent refléter cette exposition plutôt que de suivre uniquement un calendrier. Le déclencheur pratique d’une attention accrue est la preuve d’une humidité récurrente, de corrosion ou d’une irrégularité électrique liée aux conditions météorologiques. Un site présentant des valeurs sèches stables et aucun signe d’infiltration ne nécessite pas la même intervention qu’un site où la condensation apparaît après chaque variation de température importante.

Établissez l’historique de maintenance autour des tendances

Un historique utile pour une installation de transformateur de courant extérieur est concis mais précis. Documentez l’état du coffret, l’état des joints et des presse-étoupes, les signes de cheminement de l’eau, le fonctionnement du chauffage, l’état du drainage, la configuration de l’essai d’isolement, les relevés, les conditions ambiantes et les travaux correctifs effectués. Incluez des photographies lorsque la pratique du site le permet, en particulier avant que le nettoyage n’efface la répartition de l’humidité.

Les informations de tendance sont plus utiles qu’un résultat unique de réussite ou d’échec. Si les valeurs de résistance diminuent après un temps humide et se rétablissent après séchage, le coffret peut encore protéger l’isolation primaire tandis que le système secondaire approche d’un problème de fiabilité. Si la corrosion réapparaît au même groupe de bornes, remplacer les bornes sans traiter la voie d’infiltration ne fait que retarder la prochaine interruption.

La réponse la plus efficace est généralement modeste et ciblée : identifier comment l’humidité pénètre ou se condense, rétablir la capacité du coffret à évacuer et drainer l’eau, maintenir les surfaces internes au-dessus du point de rosée lorsque nécessaire et vérifier l’isolation avec le circuit correctement isolé. Cette approche protège à la fois le transformateur de courant et les fonctions de protection, de mesure et de commande qui en dépendent.
