حل مشكلات التكثف وأعطال العزل في تركيبات محولات التيار الخارجية

يجب التعامل مع التكاثف في تركيب محول تيار خارجي بوصفه مشكلة في إدارة العزل، وليس مجرد إزعاج مرتبط بالطقس. فقد يختفي غشاء خفيف من الرطوبة عند ارتفاع درجة الحرارة، لكن التبلل المتكرر داخل صندوق الأطراف أو صندوق التوصيل أو خزانة المارشالينغ أو دائرة CT الثانوية قد يخفض مقاومة العزل تدريجيًا، ويتسبب في تآكل التوصيلات، وتشويه إشارات القياس، وتهيئة ظروف لخلل في الحماية.

بالنسبة لموظفي صيانة ما بعد البيع، يكون السؤال المباشر عمليًا عادةً: هل هذه حالة سطحية مؤقتة، أم دليل على دخول الرطوبة إلى جزء من التركيب يمكن أن تتلف فيه العزل؟ تعتمد الإجابة بدرجة أقل على ما إذا كان التكاثف ظاهرًا في وقت الفحص، وبدرجة أكبر على موضع ظهوره، ومدى تكرار عودته، وما إذا كان الغلاف يمكن أن يجف دون حبس هواء رطب.

يمكن لمحول التيار الخارجي أن يعمل بموثوقية في المناخات الرطبة عندما يعمل نظام العزل الخاص به ومداخل الكابلات وإحكام الغلاف والتصريف وإجراءات الصيانة معًا. وتصبح الأعطال أكثر احتمالًا عندما يُسمح للرطوبة بالتناوب مرارًا بين البخار والسائل داخل مساحة مغلقة، ولا سيما حول الأطراف الثانوية وأسلاك الجهد المنخفض.

لماذا يتحول التكاثف إلى عطل كهربائي

يتشكل التكاثف عندما تنخفض درجة حرارة سطح ما إلى ما دون نقطة ندى الهواء المحيط. وتتعرض التركيبات الخارجية بشكل خاص لذلك خلال الليالي الباردة بعد الأيام الدافئة والرطبة، وبعد هطول الأمطار، وبالقرب من المناطق الساحلية، وحيث تسخن المعدات أثناء التشغيل ثم تبرد بسرعة بعد فصل التغذية. قد يبدو الغلاف المعدني محكم الإغلاق من الخارج، بينما يظل معرضًا لتكاثف داخلي كبير لأن الهواء المحبوس بداخله يحتوي بالفعل على رطوبة.

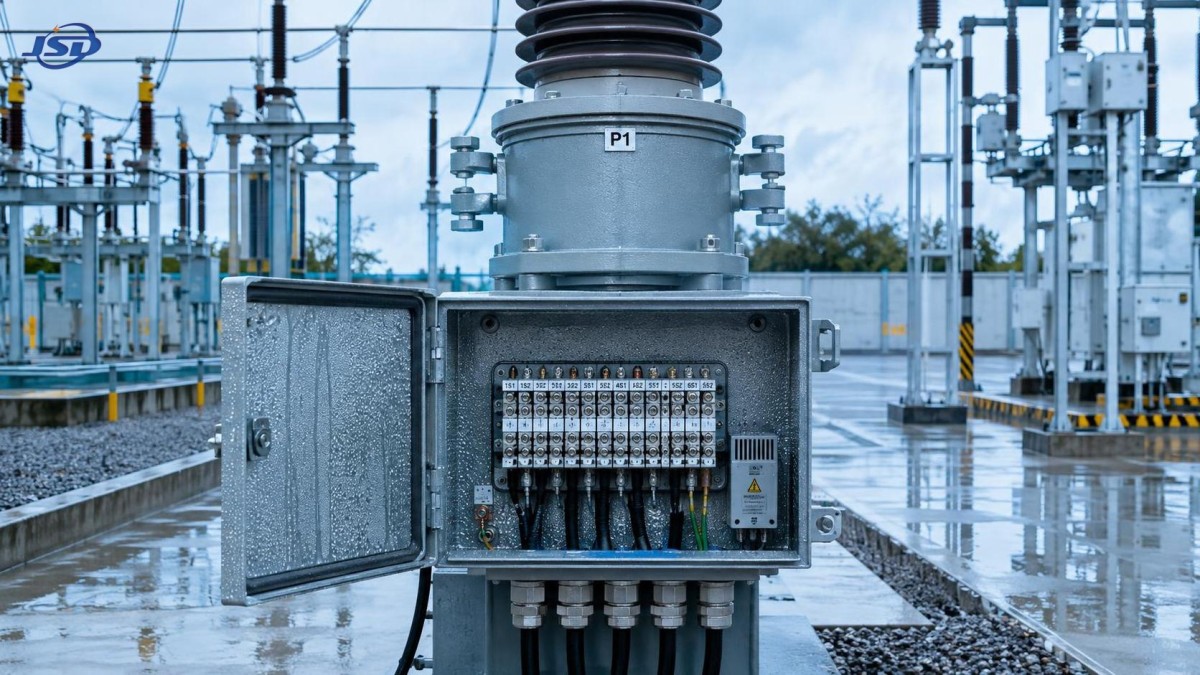

قد يكون جسم CT نفسه مصممًا بعزل أولي مناسب للاستخدام الخارجي، إلا أن حجرة الأطراف الثانوية غالبًا ما تكون المنطقة الأكثر عرضة للخطر. تعمل الدوائر الثانوية بجهد أقل، لكن موثوقيتها تؤثر مباشرة في مرحلات الحماية والعدادات ووحدات المحطات الطرفية البعيدة وأنظمة الإشراف. يمكن للدائرة الثانوية الملوثة بالرطوبة أن تُحدث مسارات تسرب، أو مقاومة تلامس متقطعة، أو حالات إنذار كاذبة، أو قياسات تيار غير دقيقة حتى قبل حدوث انهيار عزل جسيم.

التكاثف المتكرر أكثر ضررًا من واقعة بلل منفردة. يمكن أن تترك كل دورة وراءها ملوثات تحملها الرطوبة، مثل الغبار والملح والترسبات الصناعية وبقايا جلب الكابلات أو نواتج التآكل. وعندما تصبح هذه الترسبات رطبة، قد تشكل مسارات تتبع موصلة عبر كتل الأطراف وأسطح العزل. قد يؤدي تجفيف الحجرة إلى استعادة قراءات مقبولة مؤقتًا، بينما يبقى التلوث الكامن ويسبب العطل نفسه خلال فترة الرطوبة التالية.

ابدأ بتحديد مسار الرطوبة

لا تفترض أن كل صندوق أطراف مبلل به حشية تالفة. تصل الرطوبة إلى مجموعات المحولات الخارجية عبر عدة مسارات، ويجب أن يتوافق الإجراء التصحيحي مع المسار. لن يحل استبدال مانع التسرب مشكلة التنفس ودورات تغير الحرارة، كما أن إضافة سخان لن تحل مشكلة دخول المياه الراكدة عبر جلبة كابل تالفة.

يجب أن يحدد الفحص الأول ما إذا كانت الرطوبة تدخل من الخارج، أو تتكاثف من الهواء الداخلي، أو تُحتجز بسبب عدم قدرة الماء على الخروج. وتشمل الملاحظات المفيدة موضع علامات المياه، وحالة مداخل الكابلات، ودلائل الصدأ عند أدوات التثبيت، وحالة حشيات الباب، وفتحات التصريف، ونمط الرطوبة على الأسطح الداخلية.

• تركيز المياه أسفل لوحة الجلب أو فاصل الباب يشير غالبًا إلى دخول مباشر عبر موانع تسرب تالفة، أو تركيبات مفكوكة، أو قنوات غير منتهية بشكل جيد، أو باب غلاف مشوه.
• قطرات دقيقة على أسطح معدنية داخلية واسعة تشير في أغلب الأحيان إلى تكاثف ناتج عن تغيرات الحرارة وهواء رطب محبوس.
• تآكل حول الأطراف أو حلقات النهايات أو عروات الكابلات يوحي بحالة متكررة وليست مجرد واقعة واحدة لمياه الأمطار.
• عزل رطب بالقرب من أسفل الغلاف قد ينتج عن مصارف مسدودة، أو قنوات كابلات تسحب المياه إلى الداخل، أو تكاثف يتجمع عند أبرد نقطة.
• رطوبة موضعية قرب أحد مداخل الكابلات يمكن أن تدل على جلبة كبيرة الحجم، أو حلقة إحكام مفقودة، أو غلاف كابل متشقق، أو اتجاه مدخل يسمح للماء بالتحرك على طول الكابل إلى الداخل.

يجب أن يشمل الفحص التركيب الداعم، وليس محول التيار فقط. فقد يتأثر CT المركب في ساحة مفتوحة أو على هيكل بوابة أو داخل معدات التبديل بكابلات تحكم موجهة بشكل سيئ، أو خندق غير محكم الإغلاق، أو سقف صندوق مارشالينغ تالف، أو تناثر مياه من تصريف مجاور. ليس موضع العطل الظاهر دائمًا هو نقطة الدخول.

افصل بين المعالجة الفورية والتصحيح الدائم

عند العثور على رطوبة حول دائرة CT الثانوية، تكون الأولوية الأولى هي جعل الدائرة آمنة والحفاظ على سلامة الحماية. اتبع إجراءات الموقع الخاصة بالعزل والتعامل مع الجانب الثانوي لـ CT. يجب ألا تُترك الدوائر الثانوية مفتوحة أبدًا بينما يكون الموصل الأولي تحت التغذية، ما لم ينص التصميم وإجراء التشغيل صراحة على ذلك. فقد يؤدي فتح الجانب الثانوي لـ CT إلى توليد جهد خطير وإتلاف المعدات المتصلة.

بعد تأمين الدائرة، أزل المياه الحرة وجفف الغلاف تمامًا. وغالبًا لا تكفي قطعة قماش جافة وحدها في الأماكن التي تكونت فيها ترسبات. افحص كتل الأطراف ووصلات القصر وأطراف الاختبار وعروات الكابلات وحوامل المصهرات وأطراف واجهة المرحل وحواجز العزل. نظف التلوث باستخدام طريقة متوافقة مع المواد وإجراءات الموقع، ثم اترك وقتًا كافيًا للجفاف قبل اختبار العزل أو إعادة الخدمة.

لا تعتبر قراءة مواتية لمقاومة العزل مأخوذة مباشرة بعد التجفيف تشخيصًا كاملًا. فهي تشير إلى الحالة في تلك اللحظة، لكنها لا تثبت إزالة مصدر الرطوبة. سجل طريقة القياس وجهد الاختبار عند الاقتضاء والظروف المحيطة وتكوين الدائرة وأي معدات إلكترونية مفصولة. يمكن أن تؤدي مقارنة قراءات تم الحصول عليها بترتيبات اختبار مختلفة أو ظروف رطوبة مختلفة إلى استنتاج خاطئ.

يتضمن التصحيح الدائم عادةً تحسينًا ماديًا واحدًا أو أكثر:

• استبدل حشيات الأبواب والأغطية المتصلبة أو المضغوطة أو المتشققة أو المركبة بشكل غير صحيح.
• أعد شد جلب الكابلات أو استبدلها، مع التأكد من أن نطاق الجلبة يطابق قطر الكابل الفعلي وأن غلاف الكابل غير تالف.
• أحكم إغلاق فتحات الجلب غير المستخدمة بسدادات تعمية ذات تصنيف صحيح بدلًا من الشريط أو مواد الحشو المؤقتة.
• صحح مسار الكابلات بحيث لا يمكن لمياه الأمطار أن تسري على طول كابل إلى داخل الغلاف.
• استعد مسارات التصريف، مع ضمان ألا تصبح مسارًا مباشرًا لرذاذ المياه أو الحشرات.
• أصلح تلف الغلاف الذي يمنع الباب من الإغلاق المتساوي أو الحفاظ على ضغط الحشية.
• استخدم تدفئة مضبوطة لمنع التكاثف عندما يبرر تصميم الغلاف وظروف الموقع ذلك.

تساعد السخانات فقط عندما يكون الغلاف مهيأً لها

كثيرًا ما تُحدد سخانات منع التكاثف كعلاج للرطوبة، لكن أداءها يعتمد على تفاصيل التركيب. ويتمثل غرضها عادةً في إبقاء الأسطح الداخلية أكثر دفئًا قليلًا من الهواء المحيط، مما يقلل احتمال وصول الهواء الرطب إلى نقطة الندى. وهي ليست مصممة للتعويض عن دخول مياه الأمطار عبر موانع التسرب التالفة أو عن تراكم المياه من خندق كابلات غير محكم الإغلاق.

يحتاج السخان أيضًا إلى ترتيب تحكم مناسب. فقد يستهلك التسخين المستمر طاقة غير ضرورية، وقد يقصر عمر المكونات في بعض الأغلفة المدمجة. يمكن أن يكون التحكم القائم على منظم الحرارة والرطوبة مفيدًا، لكن يجب وضع المستشعر في مكان يعكس ظروف الغلاف بدلًا من نقطة ساخنة موضعية. وينبغي وضع السخان بحيث يسخن حجم الهواء دون رفع حرارة عزل الكابلات أو كتل الأطراف أو الأجهزة الإلكترونية الحساسة بشكل مفرط.

ينبغي لفرق الصيانة التحقق من أن تغذية السخان موصلة، وأن أجهزة الحماية سليمة، وأن التوصيلات بحالة جيدة، وأن السخان لم يتعطل في وضع الدائرة المفتوحة. قد يكون السخان مركبًا لكنه غير فعال لأن تغذيته المساعدة لم تُشغّل مطلقًا، أو عُزلت أثناء نشاط صيانة آخر، أو يتحكم به منظم حرارة معطل. لا يكفي التحقق من وجوده.

بالنسبة لمعدات التوزيع المغلقة، يهم الأداء البيئي للمجموعة بالكامل. على سبيل المثال، يمكن لـمحطة فرعية مثبتة على قاعدة من النوع الأمريكي ذات غلاف IP54 (NEMA 3R) أن تقلل التعرض للغبار والرطوبة الخارجية، لكن حماية الغلاف لا تلغي الحاجة إلى فحص مداخل الكابلات ودورات الحرارة الداخلية والتصريف وترتيبات منع التكاثف المساعدة. يصف تصنيف IP ظروف حماية محددة للغلاف؛ ولا ينبغي تفسيره على أنه ضمان لعدم حدوث تكاثف داخلي في كل مناخ أو تخطيط للتركيب.

أعراض فشل العزل التي تستدعي التصعيد

تتطلب بعض العلامات أكثر من صيانة الغلاف. إذا أظهر محول التيار مقاومة عزل منخفضة متكررة بعد التجفيف، أو تتبعًا مرئيًا، أو عزلًا متشققًا، أو أسطحًا متفحمة، أو تسربًا للزيت حيثما كان ذلك ذا صلة بالتصميم، أو مؤشرات غير طبيعية للتفريغ الجزئي من نظام مراقبة الموقع، أو اضطرابات غير مفسرة في الحماية والقياس، فقد تمتد المشكلة إلى ما وراء الصندوق الثانوي.

قبل الحكم على CT بأنه تالف، أكد حدود الاختبار. يمكن أن تؤثر الأسلاك الثانوية وكتل الأطراف ومداخل المرحلات المتصلة ومفاتيح الاختبار وأجهزة الحماية من زيادة الجهد وأقسام الكابلات الملوثة بالرطوبة كلها في النتيجة. قسّم الدائرة إلى أقسام منطقية حيثما تسمح إجراءات الموقع. يمكن أن يميز اختبار الجانب الثانوي للمحول بشكل منفصل عن الأسلاك الخارجة بين التدهور الداخلي ومشكلة كابل أو لوحة خارجية.

لا يمكن للفحص البصري وحده إثبات سلامة العزل، لكنه قد يكشف ما إذا كانت المشكلة المقاسة مرجحة للتكرار. فحجرة أطراف نظيفة وجافة ذات موانع تسرب سليمة وتصريف صحيح تمثل حالة خطر مختلفة عن حجرة لا تجف إلا بعد أن يفتح الفنيون الباب ويمسحونها.

تفاصيل التركيب التي تمنع الأعطال المتكررة

تنشأ العديد من طلبات الخدمة المتكررة من تفاصيل تركيب تبدو بسيطة أثناء التشغيل الأولي. يجب أن تكون مداخل الكابلات موجهة أو مرتبة بطريقة تمنع تتبع المياه. تحتاج الكابلات الخارجية إلى دعم كافٍ حتى لا يسحب وزنها الجلب بمرور الوقت. وينبغي فحص أنظمة القنوات بحثًا عن التكاثف وانتقال المياه من الأجزاء المدفونة. يمكن لغلاف علوي محكم الإغلاق متصل بخندق كابلات رطب أن يستقبل الرطوبة من الأسفل.

كما أن محاذاة الباب مهمة. فإذا ترهلت المفصلات أو كانت نقاط التثبيت غير متساوية، فقد يبدو جزء من الحشية سليمًا بينما يعاني جزء آخر من ضغط غير كافٍ. لا ينبغي أن تترك إعادة طلاء الغلاف أو تنظيفه أسطح تلامس الحشية خشنة أو ملوثة أو مغطاة بمادة تمنع الإحكام المتساوي.

عندما يتعرض التركيب لهواء محمل بالملح أو غبار صناعي أو دورات رطبة-جافة متكررة، يجب أن تعكس فترات الفحص ذلك التعرض بدلًا من اتباع التقويم وحده. والمحفز العملي لزيادة الاهتمام هو وجود دليل على رطوبة أو تآكل متكرر أو خلل كهربائي مرتبط بالطقس. لا يتطلب موقع ذو قراءات جافة مستقرة ولا دليل على دخول المياه التدخل نفسه الذي يتطلبه موقع يظهر فيه التكاثف بعد كل تغير كبير في درجة الحرارة.

أنشئ سجل الصيانة حول الاتجاهات

يكون السجل المفيد لتركيب محول تيار خارجي مختصرًا لكنه محددًا. وثّق حالة الغلاف وحالة الحشيات والجلب وأدلة مسارات المياه وتشغيل السخان وحالة التصريف وتكوين اختبار العزل والقراءات والظروف المحيطة والأعمال التصحيحية المنجزة. أدرج الصور الفوتوغرافية عندما تسمح ممارسات الموقع بذلك، خصوصًا قبل أن تزيل عملية التنظيف نمط الرطوبة.

تكون معلومات الاتجاهات أكثر فائدة من نتيجة نجاح أو فشل واحدة. إذا انخفضت قراءات المقاومة بعد الطقس الرطب وتعافت بعد التجفيف، فقد يظل الغلاف يحمي العزل الأولي بينما يقترب النظام الثانوي من مشكلة موثوقية. وإذا ظهر التآكل مجددًا في مجموعة الأطراف نفسها، فإن استبدال الأطراف دون معالجة مسار الدخول لا يؤدي إلا إلى تأخير الانقطاع التالي.

تكون الاستجابة الأكثر فعالية عادةً محدودة وموجهة: حدد كيفية دخول الرطوبة أو تكاثفها، واستعد قدرة الغلاف على طرد المياه وتصريفها، وأبقِ الأسطح الداخلية فوق نقطة الندى عند الحاجة، وتحقق من العزل مع عزل الدائرة بشكل صحيح. يحمي هذا النهج كلاً من محول التيار ووظائف الحماية والقياس والتحكم التي تعتمد عليه.
