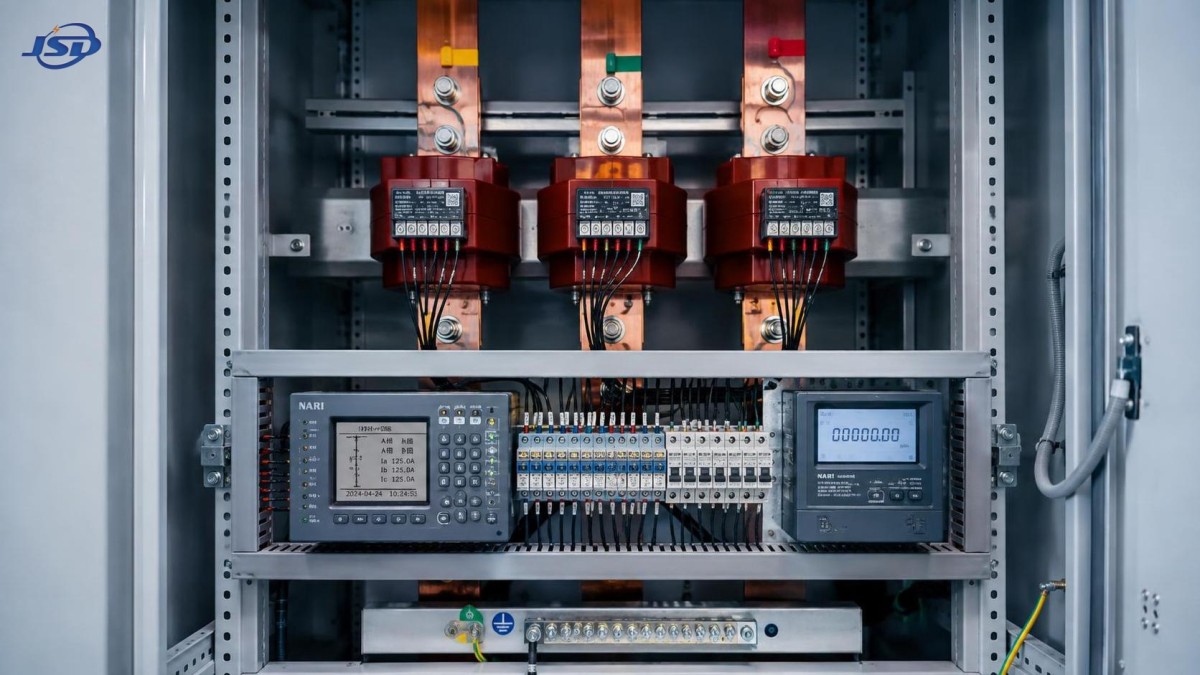

Выбор внутреннего трансформатора тока для распределительного устройства: класс точности, нагрузка и номинальные параметры

Внутренний трансформатор тока следует выбирать, исходя из требований к защите и учету, а не начиная с номинального первичного тока. Устройство, соответствующее шинопроводу и имеющее правильный коэффициент трансформации, все равно может выдавать неточные данные для выставления счетов, не обеспечить требуемое срабатывание реле или быть повреждено при коротком замыкании, если его класс точности, нагрузка, изоляция и номиналы стойкости к короткому замыканию не соответствуют условиям применения в распределительном устройстве.

При оценке распределительного устройства начните с разделения каждого сердечника ТТ по функциям: коммерческий или эксплуатационный учет, индикация, защита, мониторинг качества электроэнергии либо намеренно проверенное сочетание этих функций. Затем определите фактическую вторичную цепь, включая каждый измеритель, реле, кабельную линию, клеммную колодку и вспомогательное устройство. Такая последовательность предотвращает распространенную ошибку выбора «стандартного» ТТ до понимания того, какую нагрузку он должен питать.

Начните с параметров первичной системы и ограничений монтажа

Коэффициент трансформации по току должен соответствовать ожидаемому рабочему диапазону, а не только максимально возможному току фидера. Например, выбор чрезмерно большого коэффициента для слабо нагруженного фидера может снизить полезное разрешение при нормальной нагрузке. Напротив, коэффициент, слишком близкий к длительному рабочему току, оставляет мало запаса для роста нагрузки и может потребовать досрочной замены.

Перед сравнением вариантов из каталога изучите следующую информацию:

• Напряжение системы, частота, схема заземления и уровень изоляции распределительного устройства.
• Длительный ток фидера, ожидаемый профиль нагрузки, политика перегрузок и планируемое расширение.
• Доступный ток короткого замыкания и время отключения вышестоящей и нижестоящей защитой.
• Размеры шинопровода, расположение кабелей, размер окна ТТ, положение монтажа и требуемые зазоры.
• Устанавливается ли ТТ вокруг шины, кабеля, проходного изолятора или внутри отсека выкатного выключателя.
• Все вторичные устройства, подключенные к каждому сердечнику, и примерная длина трассы вторичной проводки.

«Внутреннее» исполнение не отменяет учета факторов окружающей среды. В помещениях распределительных устройств по-прежнему возможны высокая температура окружающей среды, риск конденсации, пыль, вибрация или ограниченная вентиляция. ТТ, установленный рядом с выделяющим тепло выключателем или в компактном металлическом отсеке, может работать в условиях, значительно отличающихся от чистой лаборатории. Конструкция оболочки, координация изоляции и ограничения по монтажу, установленные производителем, должны соответствовать фактической конструкции панели.

Класс точности должен соответствовать назначению

Класс точности показывает, насколько точно преобразованный вторичный ток представляет первичный ток при заданных условиях. Правильный класс зависит от того, какую функцию должно выполнять подключенное устройство. Учет и защита не являются взаимозаменяемыми функциями, даже если в обоих случаях используется номинальная вторичная цепь 1 A или 5 A.

Измерительный сердечник предназначен для сохранения точности измерения в пределах установленного рабочего диапазона и нагрузки. Он подходит для щитовых приборов, счетчиков электроэнергии, систем мониторинга и оборудования управления энергопотреблением. Класс следует выбирать в соответствии с важностью измерения. Выставление счетов, распределение между арендаторами и внутренний учет энергии обычно требуют более тщательного контроля точности и нагрузки, чем базовый местный амперметр.

Защитный сердечник выбирается для достаточно точного воспроизведения тока для реле при аварийных условиях. При повреждениях первичный ток может во много раз превышать нормальный. Если ТТ насыщается слишком рано, реле может видеть меньший ток, чем фактически протекает, или получать искаженный сигнал. Это может повлиять на чувствительность реле, селективность и время срабатывания.

Одна из частых ошибок в спецификации — требование очень высокого измерительного класса для защитного сердечника в предположении, что это автоматически улучшает защиту. Это не так. Реле требует ТТ, выбранного по требованиям к работе при аварийных токах, а не просто устройства с хорошей точностью учета при нормальной нагрузке. Когда требуются обе функции, отдельные сердечники часто являются более понятным и надежным решением.

Номинальная нагрузка — это расчет вторичной цепи

Номинальная нагрузка часто рассматривается как паспортная характеристика, однако она представляет собой практический предел того, что ТТ может обеспечить при сохранении заданных характеристик. Нагрузка включает подключенные приборы или реле, сопротивление вторичного кабеля, клеммные колодки, испытательные переключатели, преобразователи и любое другое последовательно подключенное оборудование.

Кабельная составляющая часто недооценивается. Длинные вторичные линии, проводники недостаточного сечения и ненужные клеммные соединения увеличивают нагрузку. Это особенно важно для вторичных цепей малого тока и цепей защиты, где сопротивление кабеля может существенно влиять на поведение ТТ при событиях с высоким током.

Цель состоит не просто в выборе наибольшей доступной нагрузки. ТТ следует выбирать с номинальной нагрузкой, покрывающей расчетную вторичную нагрузку с разумным запасом, при этом оставаясь в пределах условий работы, ожидаемых подключенными устройствами. Избыточное задание параметров может увеличить стоимость и габариты без решения конкретной проблемы. Недостаточное задание может ухудшить точность или реакцию защиты.

Рассчитывайте каждый сердечник независимо. Многообмоточный внутренний трансформатор тока может иметь один сердечник для учета и другой для защиты, причем у каждого сердечника свои требования к классу и нагрузке. Не суммируйте значения нагрузки между изолированными сердечниками.

Номиналы при коротком замыкании не являются необязательной проверкой

Ток термической стойкости кратковременного действия показывает уровень тока повреждения, который ТТ может выдерживать в течение указанного короткого времени без недопустимого теплового повреждения. Способность выдерживать динамический ток относится к механическим силам, создаваемым пиковым током короткого замыкания. Оба параметра необходимо сопоставлять с аварийной нагрузкой в точке установки и временем, необходимым защитным устройствам для отключения повреждения.

ТТ может быть правильно подобран по нормальному току, но все же не подходить для доступного уровня тока повреждения. Этот риск выше в распределительных устройствах, расположенных рядом со вторичными обмотками трансформаторов, секционными соединениями шин, генераторами или параллельными источниками, где вклад в ток повреждения может быть значительным. Изменения системы также имеют значение: добавление генерации, изменение мощности трансформатора или изменение практики эксплуатации шинной перемычки могут увеличить доступный ток короткого замыкания после первоначального выбора ТТ.

Для задач защиты требуется дополнительный вопрос: сохраняет ли выбранный ТТ полезный входной сигнал для реле в соответствующем аварийном режиме? Ответ зависит от класса ТТ, коэффициента трансформации, нагрузки, тока повреждения, апериодической составляющей и функции реле. Одного сравнения по каталогу редко достаточно для критически важных схем защиты; данные ТТ следует оценивать вместе с требованиями применения реле.

Коэффициент трансформации и вторичный ток: выбирайте для всей цепи

Распространенные коэффициенты, такие как 400/5 A или 800/1 A, выглядят простыми, но выбор вторичного тока влияет на всю конструкцию. Вторичный ток 1 A может уменьшить нагрузку кабеля на длинных линиях, поскольку потери, связанные с током, ниже. Он часто привлекателен, когда реле и измерители удалены от распределительного устройства. Вторичный ток 5 A по-прежнему распространен на существующих установках и может соответствовать имеющимся приборам, испытательному оборудованию и практике на объекте.

Решение должно быть согласовано для всего подключенного оборудования. Убедитесь, что измеритель, реле, преобразователь, испытательная клемма и инструменты для пусконаладки поддерживают выбранный вторичный ток. Несогласованность между цепями 1 A и 5 A может привести к серьезной ошибке масштабирования, даже если проводка в остальном выполнена правильно.

Физическая совместимость и координация изоляции требуют раннего внимания

Выбор ТТ для распределительного устройства ограничивается не только электрическими данными. Размеры окна должны учитывать фактическое расположение шин или кабелей, изоляционные оболочки, межфазные расстояния и допуски монтажа. ТТ, который едва помещается на чертеже, может оказаться непрактичным для установки после учета соединений шин, опор или термоусадочной изоляции.

Сопоставьте характеристики ТТ по наивысшему напряжению и изоляции с конструкцией распределительного устройства. Соответствующее требование — не только номинальное рабочее напряжение; устройство должно соответствовать координации изоляции сборки. Это особенно важно, когда семейства оборудования используются на нескольких уровнях напряжения или когда панель модифицируется относительно своей стандартной конфигурации.

Полярность и ориентация заслуживают не меньшего внимания. Маркировки, такие как P1/P2 и S1/S2, определяют взаимосвязь между направлениями первичного и вторичного тока. Неправильная полярность может обратить показания мощности, нарушить работу направленных функций или привести к неправильной работе дифференциальной защиты. На чертежах следует указывать требуемую ориентацию, а при пусконаладке ее следует проверять, а не полагаться на визуальные предположения.

Как накопители энергии меняют подход к выбору ТТ

Объекты с двунаправленным потоком мощности требуют дополнительного внимания. Аккумуляторные системы накопления энергии, локальная генерация и управляемые нагрузки могут изменять направление и форму тока фидера. Учету может требоваться различать импорт и экспорт энергии, а защите могут понадобиться направленные элементы или уставки, рассчитанные на условия с несколькими источниками. Сам ТТ не выбирается только из-за наличия накопителя энергии, но изменяющиеся рабочие состояния должны быть включены в исследование измерения и защиты.

Например, промышленный или коммерческий объект, интегрирующий коммерческую и промышленную систему накопления энергии 125kW/261kWh, может использовать ТТ главного распределительного щита для мониторинга нагрузки, управления спросом и контроля импорта/экспорта. Коэффициент трансформации ТТ и схема учета должны охватывать как обычную нагрузку объекта, так и периоды работы с меньшим током без потери полезных данных. Оценка защиты также должна учитывать схему присоединения системы и возможность обратного или параллельного потока мощности.

Практическая последовательность составления спецификации

Краткая и обоснованная спецификация ТТ обычно составляется в следующем порядке:

1. Определите каждую функцию измерения и защиты, затем назначьте отдельный сердечник там, где функции различаются.
2. Установите первичный ток на основе текущего профиля нагрузки, допустимой перегрузки и реалистичного плана расширения.
3. Выберите коэффициент трансформации и вторичный ток 1 A или 5 A с учетом как подключенного оборудования, так и длины кабеля.
4. Перечислите каждый компонент вторичной цепи и рассчитайте нагрузку для каждого сердечника.
5. Выберите класс точности для учета или защиты на основе фактической функции устройства.
6. Проверьте способность выдерживать тепловые и динамические токи повреждения по результатам расчета аварийных режимов распределительного устройства.
7. Проверьте уровень изоляции, размер окна, способ монтажа, ориентацию полярности и зазоры в панели.
8. Укажите на чертежах и в графике закупок коэффициент трансформации, класс, нагрузку, номиналы при повреждении, данные клемм и требования к испытаниям.

Окончательное описание для закупки не должно ограничиваться короткой фразой вроде «внутренний ТТ, 800/5 A». Оно должно определять требуемые сердечники, коэффициенты трансформации, вторичный ток, классы точности, номинальные нагрузки, требования к изоляции, значения стойкости к короткому замыканию, схему монтажа и любые требования к характеристикам, специфичные для реле. Четкие требования снижают вероятность того, что поставщик предоставит физически совместимое устройство, которое электрически не подходит для данного применения.
