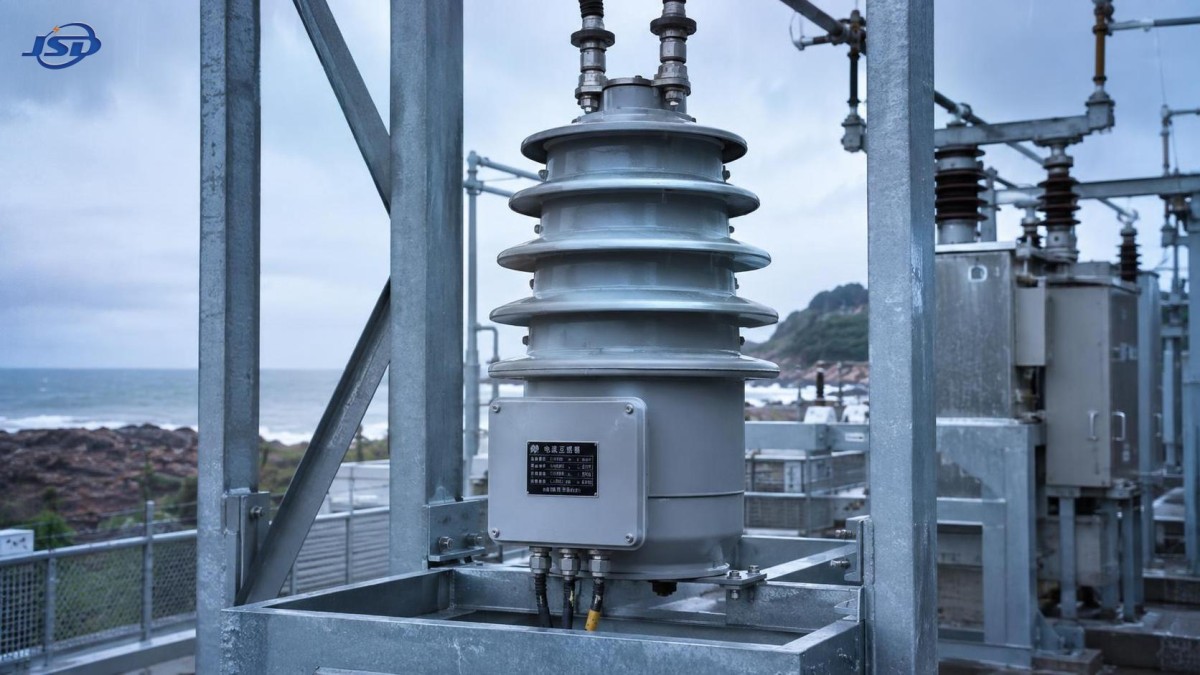

Как выбрать наружные трансформаторы тока для прибрежных, загрязнённых и влажных площадок

Как задавать требования к наружным трансформаторам тока для прибрежных, загрязненных и влажных объектов

Выбор наружного трансформатора тока для прибрежных, загрязненных и влажных условий требует большего, чем сопоставление номиналов напряжения и тока. Технические специалисты должны оценивать характеристики изоляции, коррозионную стойкость, конструкцию герметизации, длину пути утечки и долгосрочную надежность измерений в условиях тяжелого воздействия окружающей среды.

Основная цель поиска — практические рекомендации по спецификации: читателям необходимо определить, какие технические требования предотвращают перекрытие, коррозию, проникновение влаги, дрейф измерений и преждевременную замену в открытых электроустановках.

Для технических специалистов наиболее важный вопрос заключается не в том, сможет ли наружный трансформатор тока работать первоначально. Важно, сохранит ли он точность, безопасность и ремонтопригодность после многих лет воздействия соляного тумана, конденсации, пыли, дождя и температурных циклов.

Начинайте с условий окружающей среды, а не с номинала на шильдике

Наружный трансформатор тока следует выбирать с учетом фактической среды установки до определения коэффициента трансформации, нагрузки, класса точности или уровня изоляции. Условия на объекте определяют, какие конструктивные особенности являются обязательными, а не дополнительными.

Прибрежные районы сочетают воздух с содержанием соли, высокую влажность, дождь с ветром, воздействие ультрафиолета и коррозию. Эти факторы могут повреждать металлические элементы, загрязнять поверхности изоляции и создавать проводящие пути, повышающие риск перекрытия.

Загрязненные промышленные объекты создают иные, но не менее серьезные угрозы. Цементная пыль, угольная пыль, химические пары, частицы удобрений, дым и металлические загрязнения могут накапливаться на внешней изоляции и удерживать влагу во время дождя или тумана.

Влажные объекты могут включать подстанции в тропическом климате, тоннели, порты, водоочистные сооружения, районы, подверженные затоплению, гидроэлектростанции и проекты в области возобновляемой энергетики, где ежедневно происходит конденсация внутри наружных шкафов.

Техническим специалистам следует запрашивать документированные условия объекта, включая высоту над уровнем моря, максимальную и минимальную температуру, диапазон влажности, интенсивность осадков, преобладающее направление ветра, степень загрязнения, солевое воздействие и ожидаемые интервалы технического обслуживания.

Не следует считать, что только степень IP определяет пригодность к условиям окружающей среды. Защита от проникновения относится к проникновению внутрь оболочки, тогда как долгосрочное поведение изоляции и коррозионная стойкость требуют дополнительных требований к материалам, геометрии, покрытиям и испытаниям.

Надежная спецификация закупки различает наружное оборудование под навесом и полностью открытое оборудование. Трансформатор под навесом может требовать менее строгой защиты, чем устройство, установленное у береговой линии без физического экранирования.

Для прибрежных проектов фиксируйте расстояние от моря, рельеф местности, характер ветров и частоту промывки. Отложение соли может оставаться значительным в нескольких километрах от побережья, если преобладающие ветры переносят морские аэрозоли.

Для загрязненных объектов определите, является ли загрязнение инертным, проводящим, кислотным, щелочным, маслянистым или гигроскопичным. Гигроскопичные отложения особенно важны, поскольку они поглощают влагу и снижают поверхностное сопротивление изоляции.

Задавайте длину пути утечки в соответствии со степенью загрязнения

Длина пути утечки является одним из важнейших критериев выбора наружного трансформатора тока. Это кратчайший путь по изолирующей поверхности между проводящими частями с различными потенциалами.

Когда загрязнения и влага оседают на изоляторе, поверхность может стать частично проводящей. Достаточно длинный путь утечки снижает ток утечки и вероятность трекинга или перекрытия.

Технические специалисты должны согласовывать длину пути утечки с применимым напряжением системы, материалом изоляции, уровнем загрязнения и соответствующим стандартом. Общие заявления о «наружном применении» не являются достаточной заменой четко установленному требованию.

Классификации загрязнения IEC обычно используются для определения тяжести условий окружающей среды. Легкое загрязнение может соответствовать чистым сельским районам, тогда как классификации сильного и очень сильного загрязнения часто применимы к прибрежным и промышленным районам.

Запрашивайте у поставщиков общую длину пути утечки в миллиметрах, удельную длину пути утечки в миллиметрах на киловольт и основу, использованную для определения этих значений.

При оценке также следует учитывать профиль ребер, а не только заявленную длину пути утечки. Правильно сформированные ребра помогают ограничить перекрытие загрязнений, улучшают промывку дождем и уменьшают образование сплошных влажных пленок.

Чередующаяся геометрия ребер, достаточные расстояния и хорошо спроектированные нижние профили ребер могут улучшить работу в тяжелых условиях. Неправильная геометрия может сделать номинально длинный путь утечки менее эффективным на практике.

Композитная изоляция часто обеспечивает высокую гидрофобность при правильном проектировании и изготовлении. Вода обычно собирается в капли, а не образует сплошную проводящую пленку, что может снизить поверхностную утечку при влажном загрязнении.

Однако выбор материала должен подтверждаться доказательствами. Запрашивайте данные по старению, сведения об устойчивости к ультрафиолету, информацию о сохранении гидрофобности и соответствующую документацию по приемочным или типовым испытаниям предлагаемой системы изоляции.

Фарфор также может надежно работать в суровых условиях, особенно когда приоритетом являются высокая механическая прочность и отработанные практики обслуживания. Однако его состояние поверхности, качество глазури и стратегия очистки по-прежнему требуют тщательной оценки.

Контролируйте коррозию на каждом открытом соединении

Коррозия часто является первым видимым признаком плохой конструкции для условий окружающей среды, но ее последствия выходят за пределы внешнего вида. Она может ослабить крепежные элементы, ухудшить непрерывность заземления, повредить клеммные соединения и нарушить герметизацию оболочки.

Для прибрежных условий задавайте коррозионно-стойкие металлы и покрытия для всех открытых компонентов. Это включает опорные рамы, болты, шайбы, контактные площадки выводов, кабельные вводы, петли, крепежные детали, заземляющие выводы и шильдики.

Горячеоцинкованная сталь может быть пригодна для многих наружных установок, однако необходимо учитывать толщину покрытия, обрезные кромки, зоны сварки и отверстия, просверленные на месте. Для поврежденных поверхностей должны быть определены методы ремонта.

Нержавеющая сталь может обеспечивать лучшую стойкость в средах с высокой соленостью, однако важна марка стали. Также следует проверять совместимость материалов, чтобы предотвратить гальваническую коррозию в местах, где разнородные металлы остаются электрически соединенными во влажных условиях.

Соединения алюминия и меди требуют особого внимания. Правильное покрытие, совместимые соединители, контактные составы там, где это разрешено, и контролируемый момент затяжки помогают со временем снизить окисление, нагрев и электрохимическую деградацию.

Укажите, требуется ли для выводов лужение, серебрение или другая защитная обработка. Требуемая контактная поверхность должна быть совместима с материалом проводника и ожидаемой электрической нагрузкой.

Системы окраски не следует оценивать только по цвету. Запрашивайте тип покрытия, толщину сухой пленки, метод подготовки поверхности, адгезионные характеристики, испытания соляным туманом и инструкции по ремонту повреждений при транспортировке или монтаже.

Уплотняющие поверхности заслуживают не меньшего внимания. Коррозионно-стойкая оболочка неэффективна, если фланцевые соединения, пластины кабельных вводов, смотровые крышки и болтовые стыки создают места скопления воды или допускают капиллярное проникновение воды.

В конструкцию узла должен быть заложен дренаж. Горизонтальные поверхности, утопленный крепеж, негерметизированные швы и труднодоступные полости могут удерживать соленую воду или конденсат, ускоряя коррозию в местах, где осмотры затруднены.

Оценивайте риски герметизации, конденсации и внутренней влаги

Вода, попадающая в оболочку наружного трансформатора тока, может повлиять на сопротивление изоляции, состояние выводов, вторичные цепи и надежность измерений. Поэтому контроль влаги требует полного системного анализа.

Сначала определите ожидаемое воздействие: осадки, промывка, прямое распыление, риск погружения, конденсация, паводковая вода или повторяющиеся температурные циклы. Каждое условие может требовать иной стратегии защиты и конструкции оболочки.

Для физической установки следует выбрать соответствующую степень IP. Однако более высокая степень не решает проблему конденсации автоматически, поскольку герметичные оболочки могут удерживать влажный воздух во время сборки или обслуживания.

Ежедневные изменения температуры вызывают колебания внутреннего давления. Теплый воздух расширяется и выходит через небольшие зазоры, после чего более холодный воздух втягивает влагу внутрь. Этот эффект «дыхания» может вызывать конденсацию даже без явных протечек.

Уточните, использует ли конструкция вентиляционные элементы для выравнивания давления, паропроницаемые мембраны, антиконденсационные нагреватели, осушители, дренажные пути или герметичные отсеки. Наилучший вариант зависит от объема оболочки и доступа для обслуживания.

Коробки вторичных выводов требуют особого внимания, поскольку в них находится низковольтная проводка, используемая для защиты, учета и мониторинга. Влага на этих выводах может вызвать ложные сигналы, коррозию и повреждение изоляции.

Укажите материал прокладки, способ сжатия прокладки, тип кабельного ввода, направление ввода кабеля и дренаж клеммной коробки. Вводы снизу могут помочь предотвратить стекание воды, при условии сохранения практичного радиуса изгиба и доступа при монтаже.

Для открытых установок запросите подтверждение, что крышки клеммных коробок остаются надежно закрепленными при вибрации, ветре и повторном обслуживании. Невыпадающий крепеж и четкие требования к моменту затяжки снижают вероятность ошибок при повторной герметизации.

Если трансформатор тока установлен в составе комплектного распределительного решения, необходимо согласование между защитой оболочки и измерительного трансформатора. Компактная подстанция европейского типа может быть сконфигурирована с закрытыми изолированными конструкциями и материалами оболочки, подходящими для наружных проектов.

Защищайте точность измерений и работу защиты

Экологическая долговечность важна, поскольку трансформатор тока — не просто механический компонент. Он формирует сигнал тока, используемый счетчиками, реле, системами управления энергией и защитными устройствами.

Задавайте номинальный первичный ток с учетом ожидаемой нагрузки, уровня короткого замыкания и будущего расширения. Не выбирайте коэффициент трансформации исключительно по нормальному рабочему току, если расчеты короткого замыкания или координация защиты требуют иных характеристик.

Для цепей учета определите требуемый класс точности и номинальную нагрузку. Фактическая подключенная нагрузка включает счетчики, реле, преобразователи, сопротивление проводки, клеммные блоки и любое будущее оборудование мониторинга.

Для цепей защиты определите применимый класс защиты, коэффициент предельной кратности, требования к точке перегиба, где это актуально, и характеристики при токах короткого замыкания. Защитные реле могут работать неправильно, если трансформатор насыщается до наступления ожидаемых условий короткого замыкания.

Условия окружающей среды могут косвенно влиять на точность. Корродированные выводы, влажные вторичные коробки, ослабленные соединения и ухудшенная изоляция могут создавать ненадежные сигналы или увеличивать сопротивление цепи в течение срока службы оборудования.

Запрашивайте отдельные вторичные сердечники, если функции учета и защиты имеют различные требования к точности. Совмещение несовместимых функций на одном сердечнике может привести к устранимым компромиссам в характеристиках и гибкости испытаний.

Маркировка вторичных выводов должна быть постоянной, разборчивой и устойчивой к ультрафиолету и коррозии. Четкое обозначение полярности необходимо для коммерческого учета, дифференциальной защиты, направленной защиты и пусконаладочных испытаний.

В спецификации должны быть указаны ток термической стойкости кратковременного действия, динамический выдерживаемый ток, номинальный коэффициент продолжительной термической нагрузки и длительность короткого замыкания в системе. Эти значения должны отражать фактический расчет сети, а не общие каталоговые допущения.

Для объектов возобновляемой энергетики учитывайте обратный переток мощности, колебания генерации, гармонический состав и требования к удаленному мониторингу. Современные схемы учета и защиты часто предъявляют дополнительные требования к выбору сердечника и конструкции проводки.

Запрашивайте доказательства испытаний, соответствующие рискам объекта

Технические специалисты не должны полагаться исключительно на декларации о соответствии. Запрашивайте протоколы испытаний, чертежи, сведения о материалах, записи по качеству и четкое подтверждение того, какие требования применяются к предлагаемому наружному трансформатору тока.

Документация по приемочным испытаниям должна подтверждать коэффициент трансформации, полярность, характеристики изоляции, сопротивление обмоток, где применимо, и проверку точности. Доказательства типовых испытаний должны подтверждать электрическую прочность, нагрев, поведение при коротком замыкании и механические характеристики.

Для тяжелых прибрежных условий результаты испытаний соляным туманом или соляным распылением могут быть ценными для открытых металлических деталей и покрытий. Проверяйте продолжительность испытаний, критерии приемки, стандарт испытаний и соответствие испытанных материалов серийным материалам.

Характеристики в условиях загрязнения должны подтверждаться расчетами длины пути утечки и документацией по конструкции изоляции. Если условия применения исключительно тяжелые, обсудите целесообразность испытаний искусственным загрязнением или дополнительной квалификации для конкретного объекта.

Заявления о степени защиты от проникновения должны относиться к защищаемому узлу, а не только к компоненту внутри него. Герметичная клеммная коробка не гарантирует такой же уровень защиты для всей установленной сборки трансформатора тока.

Заводской контроль качества должен включать входной контроль материалов, прослеживаемость, проверку размеров, контроль герметизации, контроль момента затяжки и окончательную инспекцию. Эти меры важны, поскольку небольшие дефекты сборки могут стать серьезными отказами на объекте.

Изучите порядок работы поставщика с несоответствующей продукцией и корректирующими действиями. Стабильное качество производства особенно важно для крупных проектов, где множество единиц должны одинаково работать на различных наружных объектах.

Сертификация может повышать доверие, но не заменяет инженерную оценку. Управление качеством на основе ISO, соответствие IEC и соответствующие региональные разрешения следует рассматривать как подтверждающие доказательства в рамках полной технической оценки.

Преобразуйте условия объекта в четкую спецификацию закупки

Практическая спецификация должна преобразовывать экологические риски в измеримые требования. Это создает для поставщиков общую основу для предложения цены и позволяет специалистам сравнивать технически эквивалентные предложения вместо маркетинговых описаний.

Начните с данных системы: наивысшее напряжение, частота, номинальный ток, максимальный продолжительный ток, ток короткого замыкания, длительность повреждения, уровень изоляции, схема заземления и требуемые функции учета или защиты.

Затем укажите данные окружающей среды: высоту установки, диапазон температуры окружающей среды, влажность, классификацию загрязнения, расстояние до побережья, солевое воздействие, осадки, ветер, солнечное излучение, риск затопления и ожидаемый срок службы.

Четко определите требования к изоляции, включая минимальную длину пути утечки, материал ребер, тип изоляции, уровни выдерживаемого напряжения и требования к устойчивости к ультрафиолету, трекингостойкости и работе при влажном загрязнении, где это необходимо.

Отдельно определите требования по коррозии. Включите допустимые конструкционные материалы, системы покрытий, марки нержавеющей стали, где применимо, покрытие выводов, обработку крепежа, требования к заземлению и ограничения на несовместимые сочетания металлов.

Для защиты от влаги укажите степень IP оболочки, конфигурацию клеммной коробки, требования к прокладкам, кабельные вводы, дренаж, меры против конденсации и будет ли трансформатор установлен в защищенном наружном отсеке.

Четко укажите все электрические требования: коэффициент трансформации, число сердечников, класс точности, номинальную нагрузку, класс защиты, ток термической стойкости кратковременного действия, динамический выдерживаемый ток, термический коэффициент и расположение вторичных выводов.

Требуйте представления чертежей с общими габаритами, точками крепления, ориентацией выводов, зазорами, направлениями ввода кабеля, массой, средствами подъема и требованиями к доступу. Некачественная физическая интеграция может задержать монтаж, даже если электрические номиналы правильные.

Наконец, определите состав предоставляемой документации. Он должен включать чертежи, технические паспорта, сертификаты испытаний, инструкции по монтажу, руководство по обслуживанию, рекомендации по запасным частям, условия гарантии и идентификационные таблички, подходящие для условий установки.

Используйте метод оценки на основе рисков до размещения заказа

Самая низкая первоначальная цена может не означать наименьшую стоимость проекта. Преждевременные отказы наружных трансформаторов могут создавать риск отключения, недоступность релейной защиты, неточный учет, расходы на аварийные работы и сложные работы по доступу.

Оценивайте предложения по взвешенным критериям, а не по простому контрольному списку соответствия. Пригодность к условиям окружающей среды, электрические характеристики, доказательства испытаний, производственный контроль, надежность поставки, сервисная поддержка и стоимость жизненного цикла должны иметь установленную значимость.

Разделяйте обязательные требования и предпочтительные характеристики. Минимальная длина пути утечки, уровень изоляции, класс точности, стойкость к короткому замыканию и защита от коррозии должны рассматриваться как обязательные пункты соответствия для тяжелых объектов.

Уточняйте исключения на раннем этапе. Если поставщик предлагает альтернативный изоляционный материал, пониженную защиту оболочки, другое расположение выводов или более низкий класс покрытия, до коммерческого сравнения требуйте документированного инженерного обоснования.

Учитывайте реалии технического обслуживания. На удаленных подстанциях, объектах вблизи моря, в портах, на солнечных электростанциях и промышленных площадках периодическая очистка или замена может быть дорогостоящей и нарушать работу.

Конструкция, допускающая более длительные интервалы очистки и сохраняющая точность при загрязнении, может обеспечить значительную ценность в течение жизненного цикла. Это особенно актуально там, где доступ персонала требует отключений, разрешений, подъемного оборудования или специальных процедур безопасности.

Практика монтажа также должна поддерживать выбранную конструкцию. Обеспечивайте надлежащую герметизацию вторичных коробок, используйте совместимые кабельные вводы, соблюдайте необходимые зазоры, применяйте заданные значения момента затяжки и защищайте открытые поверхности после доработок на месте.

Пусконаладка должна включать проверку изоляции, проверку коэффициента трансформации и полярности, испытание непрерывности вторичных цепей, осмотр заземления, подтверждение момента затяжки выводов и проверку соединений защиты и учета до подачи напряжения.

Заключение: задавайте требования для фактических условий воздействия

Для прибрежных, загрязненных и влажных объектов надежный наружный трансформатор тока должен выбираться как экологическая и электрическая система, а не как стандартный каталоговый компонент с подходящим коэффициентом трансформации.

Наиболее надежные спецификации охватывают степень загрязнения, длину пути утечки, геометрию изоляции, коррозионную стойкость, герметизацию, контроль конденсации, защиту вторичных выводов, требования к точности, характеристики при повреждениях и проверяемые доказательства испытаний.

Техническим специалистам следует отдавать приоритет измеримым требованиям, основанным на условиях объекта, документации поставщика и рискам жизненного цикла. Такой подход снижает неопределенность при закупке и повышает вероятность стабильной работы учета и защиты в течение всего срока эксплуатации.

Когда эти требования определены до выбора поставщика, наружные установки могут оставаться безопасными, точными и долговечными, несмотря на соляной туман, промышленное загрязнение, постоянный дождь, высокую влажность и сложные условия обслуживания.
