Solución de problemas de condensación y fallos de aislamiento en instalaciones de transformadores de corriente para exteriores

La condensación en una instalación exterior de transformador de corriente debe tratarse como un problema de gestión del aislamiento, no simplemente como una molestia relacionada con el clima. Una ligera película de humedad puede desaparecer cuando aumenta la temperatura, pero la humectación repetida dentro de una caja de terminales, envolvente de conexiones, armario de agrupamiento o circuito secundario de TC puede reducir gradualmente la resistencia de aislamiento, corroer las conexiones, distorsionar las señales de medición y crear condiciones para un mal funcionamiento de la protección.

Para el personal de mantenimiento posventa, la pregunta inmediata suele ser práctica: ¿se trata de una condición temporal de la superficie o de evidencia de que la humedad ha penetrado en una parte de la instalación donde puede dañar el aislamiento? La respuesta depende menos de si la condensación es visible en el momento de la inspección y más de dónde aparece, con qué frecuencia vuelve y si la envolvente puede secarse sin atrapar aire húmedo.

Un transformador de corriente exterior puede funcionar de forma fiable en climas húmedos cuando su sistema de aislamiento, las entradas de cables, el sellado de la envolvente, el drenaje y la rutina de mantenimiento trabajan conjuntamente. Las fallas son más probables cuando se permite que la humedad circule repetidamente entre vapor y líquido dentro de un espacio confinado, especialmente alrededor de los terminales secundarios y el cableado de baja tensión.

Por qué la condensación se convierte en una falla eléctrica

La condensación se forma cuando una superficie desciende por debajo del punto de rocío del aire circundante. Las instalaciones exteriores están particularmente expuestas durante noches frescas después de días cálidos y húmedos, tras lluvias, cerca de zonas costeras y donde el equipo se calienta durante el funcionamiento y se enfría rápidamente después de desenergizarse. Una envolvente metálica puede parecer bien sellada desde el exterior y, aun así, experimentar una condensación interna significativa porque el aire atrapado en su interior ya contiene humedad.

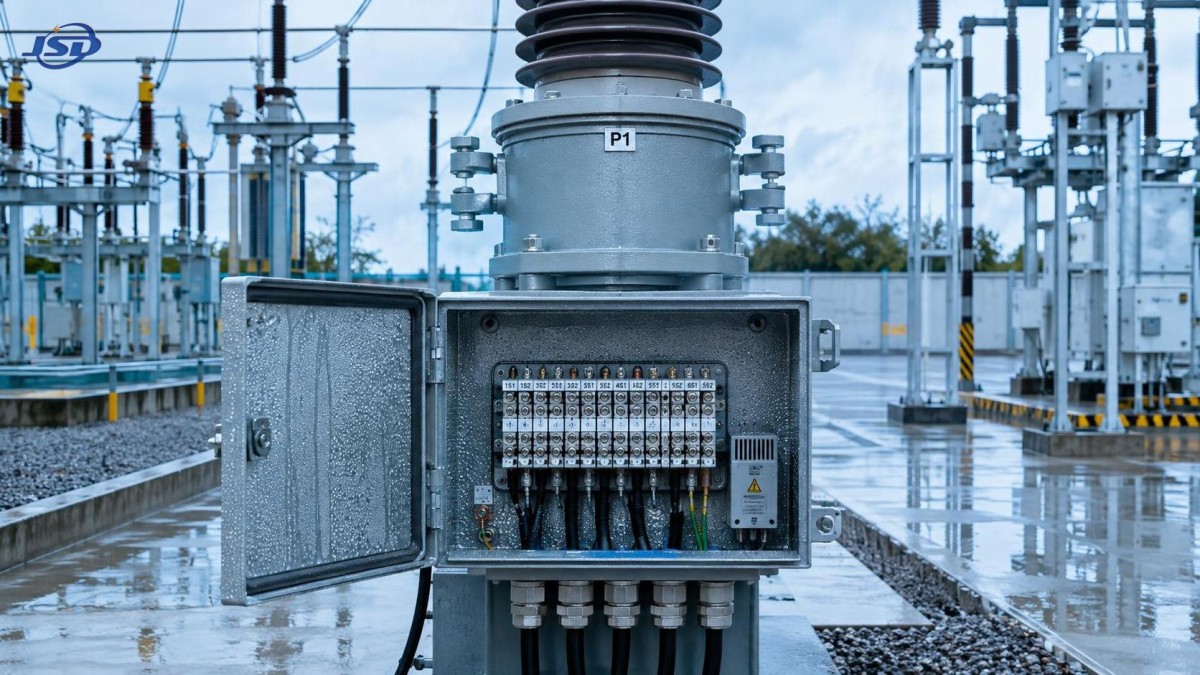

El cuerpo del TC puede contar con un diseño de aislamiento primario apto para exteriores, pero el compartimento de terminales secundarios suele ser la zona más vulnerable. Los circuitos secundarios funcionan a menor tensión, pero su fiabilidad es directamente relevante para relés de protección, medidores, unidades terminales remotas y sistemas de supervisión. Un circuito secundario contaminado por humedad puede introducir trayectorias de fuga, resistencia de contacto intermitente, condiciones de alarma falsa o mediciones de corriente inexactas incluso antes de que ocurra una avería grave del aislamiento.

La condensación repetida es más dañina que un único episodio aislado de humedad. Cada ciclo puede dejar contaminantes transportados por la humedad: polvo, sal, depósitos industriales, residuos de prensaestopas o productos de corrosión. Cuando estos depósitos se humedecen, pueden crear trayectorias conductoras de seguimiento sobre bloques de terminales y superficies aislantes. Secar el compartimento puede restaurar temporalmente lecturas aceptables, mientras la contaminación subyacente permanece y provoca la misma falla durante el siguiente periodo húmedo.

Comience por localizar la vía de entrada de humedad

No suponga que toda caja de terminales húmeda tiene una junta defectuosa. La humedad llega a los conjuntos de transformadores exteriores por varias vías, y la corrección debe corresponder a la vía. Sustituir un sello no resolverá un problema de respiración y ciclos de temperatura; añadir un calentador no resolverá la entrada de agua estancada a través de un prensaestopas dañado.

La primera inspección debe determinar si la humedad entra desde el exterior, se condensa a partir del aire interno o queda retenida porque el agua no puede salir. Entre las observaciones útiles se incluyen la ubicación de las marcas de agua, el estado de las entradas de cables, evidencia de óxido en los sujetadores, el estado de las juntas de la puerta, las aberturas de drenaje y el patrón de humedad en las superficies internas.

• El agua concentrada debajo de una placa de prensaestopas o de la junta de una puerta suele indicar entrada directa a través de sellos dañados, accesorios flojos, conductos mal terminados o una puerta de envolvente deformada.
• Las gotas finas sobre amplias superficies metálicas internas indican con mayor frecuencia condensación causada por cambios de temperatura y aire húmedo atrapado.
• La corrosión alrededor de terminales, punteras o zapatas de cable sugiere una condición recurrente en lugar de un único episodio de agua de lluvia.
• El aislamiento húmedo cerca de la parte inferior de una envolvente puede deberse a drenajes obstruidos, conductos de cables que introducen agua o condensación acumulada en el punto más frío.
• La humedad localizada cerca de una entrada de cable puede indicar un prensaestopas sobredimensionado, un inserto de sellado faltante, una cubierta de cable agrietada o una orientación de entrada que permite que el agua siga el cable hacia el interior.

La inspección debe incluir la instalación de soporte, no solo el transformador de corriente. Un TC montado en un patio abierto, sobre un pórtico o dentro de una celda puede verse afectado por cables de control mal tendidos, una zanja sin sellar, un techo de caja de agrupamiento dañado o salpicaduras de agua provenientes del drenaje adyacente. La ubicación visible de la falla no siempre es el punto de entrada.

Separe la recuperación inmediata de la corrección permanente

Cuando se encuentre humedad alrededor de un circuito secundario de TC, la primera prioridad es hacer seguro el circuito y preservar la integridad de la protección. Siga el procedimiento del sitio para aislamiento y manipulación del secundario del TC. Los circuitos secundarios nunca deben dejarse abiertos mientras el conductor primario esté energizado, salvo que el diseño y el procedimiento operativo lo contemplen explícitamente. Un secundario de TC abierto puede generar tensión peligrosa y dañar el equipo conectado.

Una vez que el circuito sea seguro, retire el agua libre y seque completamente la envolvente. Un paño seco por sí solo suele ser insuficiente cuando se han formado depósitos. Inspeccione los bloques de terminales, puentes de cortocircuito, terminales de prueba, zapatas de cable, portafusibles, terminales de interfaz de relé y barreras aislantes. Limpie la contaminación utilizando un método compatible con los materiales y el procedimiento del sitio, y después permita un tiempo de secado suficiente antes de realizar pruebas de aislamiento o volver a poner en servicio.

No considere una lectura favorable de resistencia de aislamiento tomada inmediatamente después del secado como el diagnóstico completo. Indica la condición en ese momento, pero no demuestra que la fuente de humedad haya sido eliminada. Registre el método de medición, la tensión de prueba cuando corresponda, las condiciones ambientales, la configuración del circuito y cualquier equipo electrónico desconectado. Comparar lecturas obtenidas con diferentes disposiciones de prueba o condiciones de humedad puede llevar a una conclusión errónea.

Una corrección permanente generalmente implica una o más mejoras físicas:

• Sustituya las juntas de puertas y cubiertas endurecidas, comprimidas, agrietadas o instaladas incorrectamente.
• Vuelva a aplicar el par de apriete o sustituya los prensaestopas, asegurándose de que el rango del prensaestopas coincida con el diámetro real del cable y de que la cubierta del cable no esté dañada.
• Selle las aberturas de prensaestopas no utilizadas con tapones ciegos de clasificación adecuada en lugar de cinta o relleno improvisados.
• Corrija el tendido de cables para que el agua de lluvia no pueda recorrer un cable hasta el interior de la envolvente.
• Restablezca las vías de drenaje, asegurándose de que no se conviertan en una ruta directa para salpicaduras de agua o insectos.
• Repare daños en la envolvente que impidan que la puerta cierre uniformemente o mantenga la compresión de la junta.
• Utilice calefacción anticondensación controlada cuando el diseño de la envolvente y las condiciones del sitio lo justifiquen.

Los calentadores solo ayudan cuando la envolvente está preparada para ellos

Los calentadores anticondensación se especifican con frecuencia como solución para la humedad, pero su rendimiento depende de los detalles de instalación. Su propósito suele ser mantener las superficies internas ligeramente más cálidas que el aire circundante, reduciendo la posibilidad de que el aire húmedo alcance su punto de rocío. No están destinados a compensar la entrada de agua de lluvia a través de sellos defectuosos ni la acumulación de agua procedente de una zanja de cables sin sellar.

Un calentador también necesita una disposición de control adecuada. La calefacción continua puede consumir energía innecesaria y reducir la vida útil de los componentes en algunas envolventes compactas. El control basado en termostato y humedad puede resultar útil, pero el sensor debe colocarse donde refleje las condiciones de la envolvente y no un punto caliente local. El calentador debe situarse de modo que caliente el volumen de aire sin sobrecalentar el aislamiento de los cables, los bloques de terminales ni los dispositivos electrónicos sensibles.

Los equipos de mantenimiento deben verificar que la alimentación del calentador esté energizada, que los dispositivos de protección estén intactos, que el cableado esté en buen estado y que el calentador no haya fallado en circuito abierto. Puede haber un calentador instalado pero ser ineficaz porque su alimentación auxiliar nunca se puso en servicio, se aisló durante otra actividad de mantenimiento o está controlado por un termostato averiado. Verificar su presencia no es suficiente.

Para equipos de distribución cerrados, el comportamiento ambiental de todo el conjunto es importante. Por ejemplo, unasubestación montada sobre pedestal de tipo americano con una envolvente IP54 (NEMA 3R) puede reducir la exposición al polvo y la humedad externa, pero la protección de la envolvente no elimina la necesidad de inspeccionar las entradas de cables, los ciclos internos de temperatura, el drenaje y las disposiciones auxiliares anticondensación. La clasificación IP describe condiciones definidas de protección de la envolvente; no debe interpretarse como una garantía de que la condensación interna no pueda ocurrir en todos los climas o diseños de instalación.

Síntomas de falla de aislamiento que requieren escalamiento

Algunas señales requieren más que mantenimiento de la envolvente. Si un transformador de corriente presenta baja resistencia de aislamiento recurrente después del secado, seguimiento visible, aislamiento agrietado, superficies carbonizadas, fuga de aceite cuando sea relevante para la construcción, indicaciones anormales de descargas parciales del sistema de monitoreo del sitio o irregularidades inexplicables de protección y medición, el problema puede extenderse más allá de la caja secundaria.

Antes de descartar el TC, confirme el límite de prueba. El cableado secundario, los bloques de terminales, las entradas de relé conectadas, los interruptores de prueba, los dispositivos de protección contra sobretensiones y las secciones de cable contaminadas por humedad pueden afectar el resultado. Divida el circuito en secciones lógicas cuando los procedimientos del sitio lo permitan. Probar el secundario del transformador por separado del cableado de salida puede distinguir la degradación interna de un problema externo de cable o panel.

La inspección visual por sí sola no puede determinar el estado del aislamiento, pero puede revelar si es probable que un problema medido se repita. Un compartimento de terminales limpio y seco, con sellos intactos y drenaje correcto, presenta una condición de riesgo diferente a otro que solo se seca después de que los técnicos abren la puerta y lo limpian.

Detalles de instalación que evitan fallas repetitivas

Muchas llamadas de servicio recurrentes se originan en detalles de instalación que parecen menores durante la puesta en marcha. Las entradas de cables deben orientarse o tenderse de forma que desincentiven el recorrido del agua. Los cables externos necesitan un soporte adecuado para que su peso no tire de los prensaestopas con el tiempo. Los sistemas de conductos deben examinarse para detectar condensación y migración de agua desde secciones subterráneas. Una envolvente superior sellada conectada a una zanja de cables húmeda aún puede recibir humedad desde abajo.

La alineación de la puerta también es importante. Si las bisagras ceden o los puntos de fijación son desiguales, una parte de la junta puede parecer intacta mientras otra tiene compresión insuficiente. Repintar o limpiar una envolvente no debe dejar las superficies de contacto de la junta ásperas, contaminadas o recubiertas con material que impida un sellado uniforme.

Cuando la instalación está expuesta a aire cargado de sal, polvo industrial o ciclos frecuentes de humedad y secado, los intervalos de inspección deben reflejar esa exposición en lugar de seguir únicamente un calendario. El desencadenante práctico para aumentar la atención es la evidencia de humedad recurrente, corrosión o irregularidad eléctrica relacionada con el clima. Un sitio con lecturas secas estables y sin evidencia de entrada no requiere la misma intervención que uno donde aparece condensación después de cada cambio importante de temperatura.

Base el registro de mantenimiento en tendencias

Un registro útil para una instalación exterior de transformador de corriente es breve pero específico. Documente el estado de la envolvente, el estado de juntas y prensaestopas, evidencia de vías de agua, funcionamiento del calentador, condición del drenaje, configuración de la prueba de aislamiento, lecturas, condiciones ambientales y trabajos correctivos realizados. Incluya fotografías cuando la práctica del sitio lo permita, especialmente antes de que la limpieza elimine el patrón de humedad.

La información de tendencias es más útil que un único resultado de aprobado o no aprobado. Si las lecturas de resistencia disminuyen tras un clima húmedo y se recuperan después del secado, la envolvente puede seguir protegiendo el aislamiento primario mientras el sistema secundario se aproxima a un problema de fiabilidad. Si la corrosión reaparece en el mismo grupo de terminales, sustituir los terminales sin abordar la vía de entrada solo retrasa la siguiente interrupción.

La respuesta más eficaz suele ser moderada y específica: identificar cómo entra o se condensa la humedad, restablecer la capacidad de la envolvente para evacuar y drenar el agua, mantener las superficies internas por encima del punto de rocío cuando sea necesario y verificar el aislamiento con el circuito correctamente aislado. Este enfoque protege tanto el transformador de corriente como las funciones de protección, medición y control que dependen de él.
