Solução de problemas de condensação e falhas de isolamento em instalações de transformadores de corrente externos

A condensação em uma instalação externa de transformador de corrente deve ser tratada como um problema de gestão do isolamento, e não simplesmente como um incômodo relacionado ao clima. Uma fina película de umidade pode desaparecer quando a temperatura aumenta, mas o umedecimento repetido dentro de uma caixa de terminais, invólucro de junção, gabinete de marshalling ou circuito secundário de TC pode reduzir gradualmente a resistência de isolamento, corroer conexões, distorcer sinais de medição e criar condições para uma falha de proteção.

Para o pessoal de manutenção pós-venda, a questão imediata costuma ser prática: trata-se de uma condição superficial temporária ou de evidência de que a umidade entrou em uma parte da instalação onde pode danificar o isolamento? A resposta depende menos de a condensação estar visível no momento da inspeção e mais de onde ela aparece, com que frequência retorna e se o invólucro consegue secar sem reter ar úmido.

Um transformador de corrente externo pode operar de forma confiável em climas úmidos quando seu sistema de isolamento, entradas de cabos, vedação do invólucro, drenagem e rotina de manutenção trabalham em conjunto. As falhas se tornam mais prováveis quando a umidade é submetida repetidamente a ciclos entre vapor e líquido dentro de um espaço confinado, especialmente ao redor dos terminais secundários e da fiação de baixa tensão.

Por que a condensação se torna uma falha elétrica

A condensação se forma quando uma superfície fica abaixo do ponto de orvalho do ar circundante. As instalações externas ficam particularmente expostas durante noites frias após dias quentes e úmidos, após chuvas, em áreas costeiras e onde o equipamento é aquecido durante a operação e esfria rapidamente após a desenergização. Um invólucro metálico pode parecer bem vedado externamente e ainda apresentar condensação interna significativa, pois o ar retido em seu interior já contém umidade.

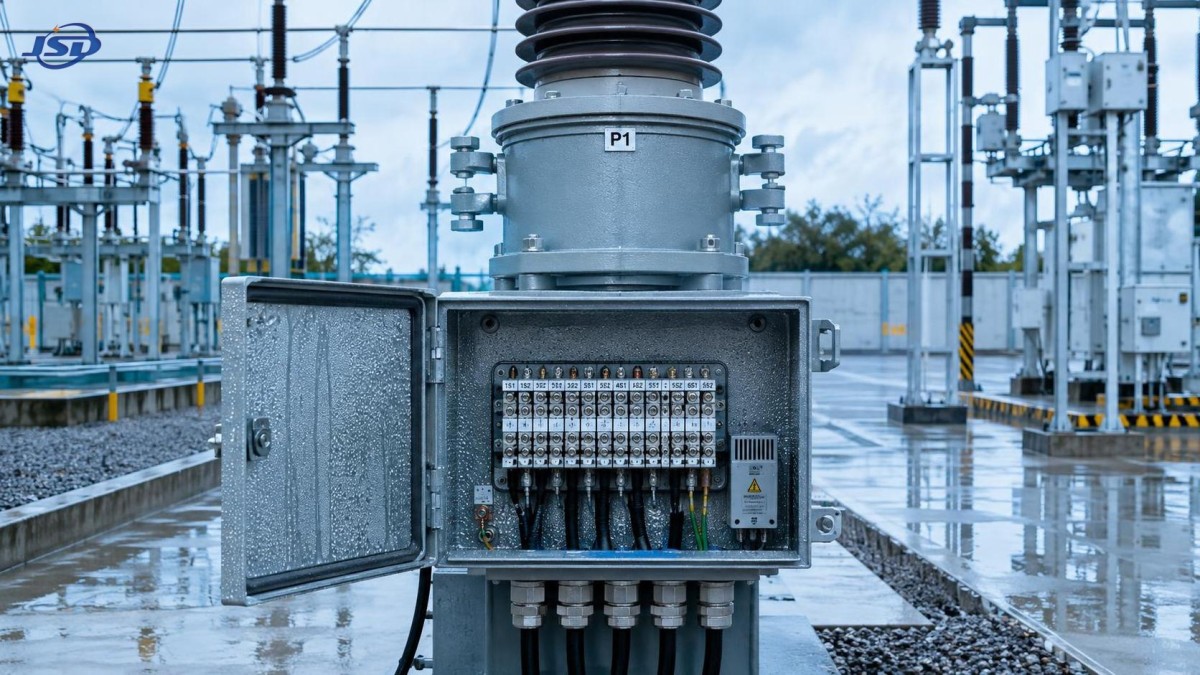

O corpo do TC pode ter um projeto de isolamento primário adequado para uso externo, mas o compartimento de terminais secundários costuma ser a área mais vulnerável. Os circuitos secundários operam em tensão mais baixa, mas sua confiabilidade afeta diretamente relés de proteção, medidores, unidades terminais remotas e sistemas de supervisão. Um circuito secundário contaminado por umidade pode introduzir caminhos de fuga, resistência de contato intermitente, condições de alarme falso ou medições imprecisas de corrente antes mesmo que ocorra uma falha grave de isolamento.

A condensação repetida é mais prejudicial do que um evento isolado de umedecimento. Cada ciclo pode deixar contaminantes transportados pela umidade: poeira, sal, depósitos industriais, resíduos de prensa-cabos ou produtos de corrosão. Quando esses depósitos ficam úmidos, podem criar caminhos condutivos de rastreamento através de blocos de terminais e superfícies isolantes. A secagem do compartimento pode restaurar temporariamente leituras aceitáveis, enquanto a contaminação subjacente permanece e provoca a mesma falha durante o próximo período úmido.

Comece localizando o caminho da umidade

Não presuma que toda caixa de terminais úmida tenha uma junta de vedação defeituosa. A umidade alcança conjuntos de transformadores externos por diversas rotas, e a correção deve corresponder à rota. Substituir uma vedação não resolverá um problema de respiração e ciclos de temperatura; adicionar um aquecedor não resolverá a entrada de água acumulada por meio de um prensa-cabo danificado.

A primeira inspeção deve determinar se a umidade está entrando pelo exterior, condensando a partir do ar interno ou sendo retida porque a água não consegue sair. Observações úteis incluem a localização de marcas de água, a condição das entradas de cabos, evidências de ferrugem em fixadores, a condição das juntas da porta, aberturas de drenagem e o padrão de umidade nas superfícies internas.

• Água concentrada abaixo de uma placa de prensa-cabos ou junta da porta geralmente indica entrada direta por vedações danificadas, conexões soltas, eletrodutos mal terminados ou uma porta do invólucro deformada.
• Gotas finas em amplas superfícies metálicas internas indicam com mais frequência condensação causada por mudanças de temperatura e ar úmido retido.
• Corrosão ao redor de terminais, ponteiras ou terminais de cabos sugere uma condição recorrente, e não um único evento de água da chuva.
• Isolamento úmido próximo à parte inferior de um invólucro pode resultar de drenos bloqueados, dutos de cabos que trazem água ou condensação que se acumula no ponto mais frio.
• Umidade localizada perto de uma entrada de cabo pode indicar um prensa-cabo superdimensionado, inserto de vedação ausente, capa de cabo rachada ou uma orientação de entrada que permite que a água siga pelo cabo para o interior.

A inspeção deve incluir a instalação de suporte, não apenas o transformador de corrente. Um TC montado em um pátio aberto, em um pórtico ou dentro de um conjunto de manobra pode ser afetado por cabos de controle mal roteados, uma vala não vedada, um teto de caixa de marshalling danificado ou respingos de água provenientes da drenagem adjacente. O local visível da falha nem sempre é o ponto de entrada.

Separe a recuperação imediata da correção permanente

Quando for encontrada umidade ao redor de um circuito secundário de TC, a primeira prioridade é tornar o circuito seguro e preservar a integridade da proteção. Siga o procedimento do local para isolamento e manuseio do secundário de TC. Os circuitos secundários nunca devem ser deixados abertos enquanto o condutor primário estiver energizado, salvo se o projeto e o procedimento operacional expressamente prevejam isso. Um secundário de TC aberto pode desenvolver tensão perigosa e danificar os equipamentos conectados.

Depois que o circuito estiver seguro, remova a água livre e seque completamente o invólucro. Um pano seco por si só geralmente é insuficiente onde houver formação de depósitos. Inspecione blocos de terminais, elos de curto-circuito, terminais de teste, terminais de cabos, porta-fusíveis, terminais de interface de relé e barreiras isolantes. Limpe a contaminação usando um método compatível com os materiais e com o procedimento do local e, em seguida, permita tempo adequado de secagem antes do ensaio de isolamento ou do retorno ao serviço.

Não considere uma leitura favorável de resistência de isolamento obtida imediatamente após a secagem como o diagnóstico completo. Ela indica a condição naquele momento, mas não comprova que a fonte de umidade tenha sido eliminada. Registre o método de medição, a tensão de teste quando aplicável, as condições ambientais, a configuração do circuito e quaisquer equipamentos eletrônicos desconectados. Comparar leituras obtidas sob diferentes arranjos de teste ou condições de umidade pode levar a uma conclusão incorreta.

Uma correção permanente geralmente envolve uma ou mais melhorias físicas:

• Substitua juntas de portas e tampas endurecidas, comprimidas, rachadas ou instaladas incorretamente.
• Reaperte ou substitua os prensa-cabos, garantindo que a faixa do prensa-cabo corresponda ao diâmetro real do cabo e que a capa do cabo esteja intacta.
• Vede aberturas de prensa-cabos não utilizadas com tampões cegos com classificação adequada, em vez de fita ou material de enchimento improvisado.
• Corrija o roteamento dos cabos para que a água da chuva não possa escorrer ao longo de um cabo para dentro do invólucro.
• Restaure os caminhos de drenagem, garantindo ao mesmo tempo que não se tornem uma rota direta para respingos de água ou insetos.
• Repare danos no invólucro que impeçam o fechamento uniforme da porta ou a manutenção da compressão da junta.
• Utilize aquecimento anticondensação controlado quando o projeto do invólucro e as condições do local justificarem.

Os aquecedores ajudam somente quando o invólucro está preparado para eles

Aquecedores anticondensação são frequentemente especificados como solução para a umidade, mas seu desempenho depende dos detalhes de instalação. Sua finalidade geralmente é manter as superfícies internas ligeiramente mais quentes que o ar circundante, reduzindo a possibilidade de o ar úmido atingir seu ponto de orvalho. Eles não se destinam a compensar a entrada de água da chuva por vedações defeituosas ou o acúmulo de água proveniente de uma vala de cabos não vedada.

Um aquecedor também precisa de um arranjo de controle adequado. O aquecimento contínuo pode consumir energia desnecessária e reduzir a vida útil dos componentes em alguns invólucros compactos. O controle por termostato e por umidade pode ser útil, mas o sensor deve ser instalado onde reflita as condições do invólucro, e não um ponto quente local. O aquecedor deve ser posicionado de modo a aquecer o volume de ar sem superaquecer o isolamento dos cabos, os blocos de terminais ou dispositivos eletrônicos sensíveis.

As equipes de manutenção devem verificar se a alimentação do aquecedor está energizada, se os dispositivos de proteção estão intactos, se a fiação está em boas condições e se o aquecedor não falhou em circuito aberto. Um aquecedor pode estar instalado, mas ser ineficaz porque sua alimentação auxiliar nunca foi comissionada, foi isolada durante outra atividade de manutenção ou é controlada por um termostato defeituoso. Verificar sua presença não é suficiente.

Para equipamentos de distribuição fechados, o desempenho ambiental de todo o conjunto é importante. Por exemplo, umaSubestação Compacta Externa Tipo Americano com um invólucro IP54 (NEMA 3R) pode reduzir a exposição à poeira e à umidade externa, mas a proteção do invólucro não elimina a necessidade de inspecionar entradas de cabos, ciclos internos de temperatura, drenagem e arranjos auxiliares anticondensação. A classificação IP descreve condições definidas de proteção do invólucro; ela não deve ser interpretada como garantia de que a condensação interna não possa ocorrer em todos os climas ou configurações de instalação.

Sintomas de falha de isolamento que exigem escalonamento

Alguns sinais exigem mais do que a manutenção do invólucro. Se um transformador de corrente apresentar baixa resistência de isolamento recorrente após a secagem, rastreamento visível, isolamento rachado, superfícies carbonizadas, vazamento de óleo quando pertinente à construção, indicações anormais de descarga parcial pelo sistema de monitoramento do local ou irregularidades inexplicáveis de proteção e medição, o problema pode ir além da caixa secundária.

Antes de condenar o TC, confirme o limite de teste. A fiação secundária, os blocos de terminais, as entradas de relés conectados, as chaves de teste, os dispositivos de proteção contra surtos e os trechos de cabos contaminados por umidade podem afetar o resultado. Divida o circuito em seções lógicas onde os procedimentos do local permitirem. Testar o secundário do transformador separadamente da fiação de saída pode distinguir a degradação interna de um problema externo de cabo ou painel.

A inspeção visual por si só não pode determinar a integridade do isolamento, mas pode revelar se é provável que um problema medido volte a ocorrer. Um compartimento de terminais limpo e seco, com vedações intactas e drenagem correta, apresenta uma condição de risco diferente daquela de um compartimento que seca somente depois que os técnicos abrem a porta e o enxugam.

Detalhes de instalação que evitam falhas repetidas

Muitas chamadas de serviço recorrentes têm origem em detalhes de instalação que parecem menores durante o comissionamento. As entradas de cabos devem estar voltadas ou roteadas de forma a desestimular o escoamento de água. Os cabos externos precisam de suporte adequado para que seu peso não force os prensa-cabos ao longo do tempo. Os sistemas de eletrodutos devem ser examinados quanto à condensação e à migração de água a partir de seções subterrâneas. Um invólucro superior vedado conectado a uma vala de cabos úmida ainda pode receber umidade por baixo.

O alinhamento da porta também é importante. Se as dobradiças cederem ou os pontos de fixação forem irregulares, uma parte da junta pode parecer intacta enquanto outra apresenta compressão insuficiente. A repintura ou limpeza de um invólucro não deve deixar as superfícies de contato da junta ásperas, contaminadas ou revestidas com material que impeça uma vedação uniforme.

Quando a instalação estiver exposta a ar carregado de sal, poeira industrial ou ciclos frequentes de umedecimento e secagem, os intervalos de inspeção devem refletir essa exposição, em vez de seguir apenas um calendário. O gatilho prático para maior atenção é a evidência de umidade recorrente, corrosão ou irregularidade elétrica relacionada ao clima. Um local com leituras secas estáveis e sem evidência de entrada de água não exige a mesma intervenção que outro onde a condensação aparece após cada grande variação de temperatura.

Estruture o registro de manutenção em torno de tendências

Um registro útil para uma instalação externa de transformador de corrente é breve, mas específico. Documente a condição do invólucro, o estado das juntas e dos prensa-cabos, evidências de caminhos de água, funcionamento do aquecedor, condição da drenagem, configuração do ensaio de isolamento, leituras, condições ambientais e o trabalho corretivo concluído. Inclua fotografias quando permitido pelas práticas do local, especialmente antes que a limpeza remova o padrão de umidade.

As informações de tendência são mais úteis do que um único resultado de aprovação ou reprovação. Se as leituras de resistência diminuírem após tempo úmido e se recuperarem após a secagem, o invólucro ainda poderá estar protegendo o isolamento primário enquanto o sistema secundário se aproxima de um problema de confiabilidade. Se a corrosão reaparecer no mesmo grupo de terminais, substituir os terminais sem tratar a rota de entrada apenas adia a próxima interrupção.

A resposta mais eficaz geralmente é moderada e direcionada: identificar como a umidade entra ou condensa, restaurar a capacidade do invólucro de escoar e drenar a água, manter as superfícies internas acima do ponto de orvalho quando necessário e verificar o isolamento com o circuito corretamente isolado. Essa abordagem protege tanto o transformador de corrente quanto as funções de proteção, medição e controle que dependem dele.
