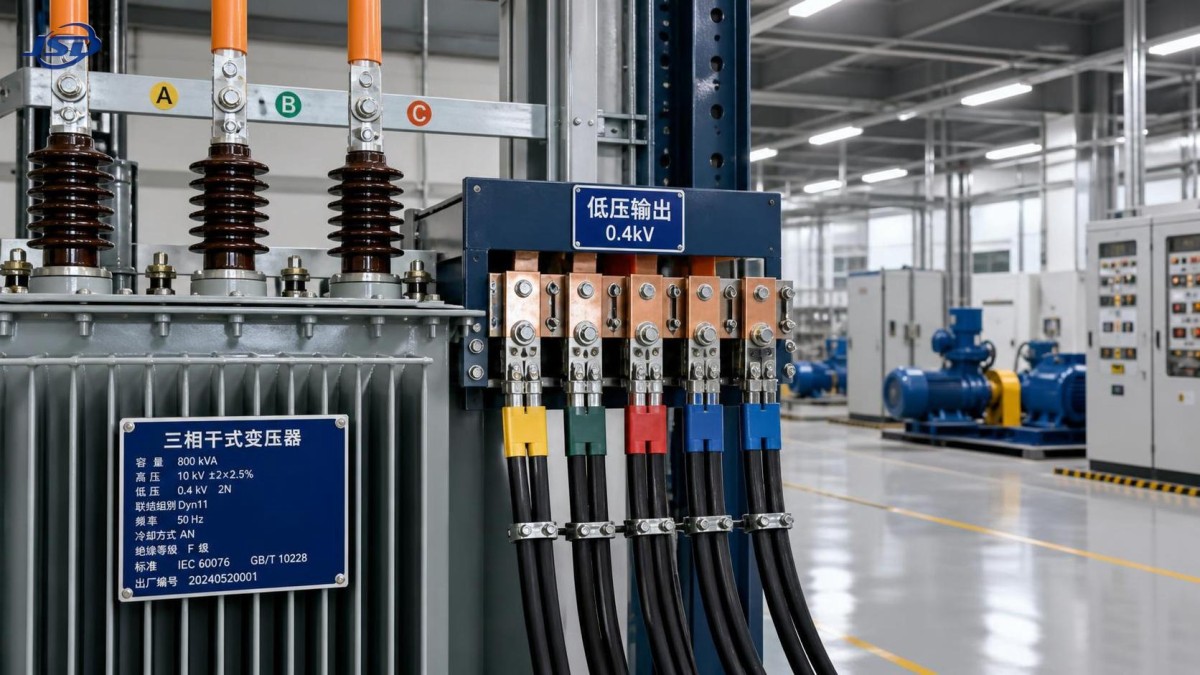

Sélection de la tension d’un transformateur de distribution triphasé pour des charges mixtes

Le choix de la tension appropriée d’un transformateur de distribution triphasé pour des charges mixtes exige davantage que la simple correspondance des valeurs nominales de la plaque signalétique. Les évaluateurs techniques doivent prendre en compte la diversité des charges, la tolérance de tension, l’impact des harmoniques, l’évolution future de la capacité et les normes de réseau applicables.

Une sélection conçue de manière rigoureuse améliore la qualité de l’alimentation, l’efficacité opérationnelle, la protection des équipements et la fiabilité à long terme dans les applications industrielles, d’infrastructure, commerciales et d’énergie renouvelable présentant des caractéristiques de fonctionnement différentes.

Commencer par le profil réel des charges et de la tension d’alimentation

La première décision ne concerne pas la puissance en kVA du transformateur. Elle consiste à identifier la tension disponible du réseau public, les tensions secondaires requises, le schéma de mise à la terre et le profil de fonctionnement de chaque charge raccordée.

Les installations à charges mixtes associent couramment des moteurs, de l’éclairage, des équipements CVC, des redresseurs, des variateurs de fréquence, des machines à souder, des systèmes de commande et des équipements électroniques sensibles sur un même réseau de distribution.

Ces charges ne se comportent pas de la même manière. Les moteurs génèrent un courant de démarrage, les charges non linéaires produisent des harmoniques, l’éclairage peut nécessiter une tension stable et les équipements d’automatisation peuvent être très sensibles aux perturbations de tension.

Avant de sélectionner un transformateur de distribution triphasé, les évaluateurs techniques doivent documenter la tension nominale d’alimentation, les limites de variation de tension, l’ordre des phases, la fréquence, le niveau de défaut, la méthode de mise à la terre et la fiabilité attendue du réseau public.

Par exemple, une installation alimentée en 11 kV peut nécessiter un système secondaire de 400/230 V, tandis qu’un autre site peut utiliser une distribution primaire de 13.8 kV et secondaire de 480/277 V.

La tension secondaire choisie doit alimenter les équipements installés sans conversion locale excessive. Une conversion de tension inutile augmente les pertes, introduit des exigences de protection supplémentaires et complique la planification de la maintenance.

Lorsque des charges mixtes comprennent des machines importées, les évaluateurs doivent vérifier si les équipements nécessitent un fonctionnement à 400 V, 415 V, 440 V, 460 V ou 480 V à la fréquence spécifiée.

La compatibilité de tension est particulièrement importante pour les moteurs et les variateurs. Un moteur fonctionnant en dehors de sa plage de tension prévue peut subir une surchauffe, une réduction du couple, une augmentation du courant ou une durée de vie réduite de l’isolation.

Les panneaux de commande, automates programmables, équipements de communication et instruments présentent généralement une tolérance de tension plus étroite que les charges conventionnelles résistives ou à moteurs à induction.

Un document de départ pratique est un tableau des charges indiquant chaque catégorie de charge, les kW raccordés, le facteur de puissance, le cycle de service, les caractéristiques de démarrage, le comportement harmonique, le niveau de criticité et la tension de fonctionnement privilégiée.

Utiliser la demande, la diversité et l’évolution des charges plutôt que la seule charge raccordée

La charge raccordée est utile, mais elle représente rarement la demande de fonctionnement continu du transformateur. Un dimensionnement fondé uniquement sur la puissance totale installée peut entraîner un coût d’investissement inutile et une faible efficacité.

Le facteur de demande reflète la part de la charge raccordée qui fonctionne simultanément. Le facteur de diversité reconnaît que les pointes de demande individuelles surviennent généralement à des moments différents au sein d’une installation.

Les évaluateurs doivent obtenir des données d’exploitation dans la mesure du possible. L’historique de la demande par intervalles, les programmes de production, les charges saisonnières et les plans d’extension futurs constituent une base plus solide que de simples hypothèses.

Pour les nouveaux projets, calculez plusieurs scénarios : production normale, production de pointe, conditions de démarrage, fonctionnement d’urgence et extension planifiée. Le transformateur doit satisfaire aux exigences pertinentes de fonctionnement continu et de courte durée.

Les sites à forte proportion de moteurs exigent une attention particulière, car le courant de démarrage peut être plusieurs fois supérieur au courant à pleine charge. Le principal risque est généralement la chute de tension plutôt que la seule capacité thermique du transformateur.

Un transformateur peut disposer d’une puissance en kVA adéquate pour le fonctionnement normal tout en produisant une baisse de tension inacceptable lorsqu’un gros moteur démarre en direct.

Évaluez le démarrage du plus grand moteur, la méthode de démarrage, l’impédance du réseau, l’impédance du transformateur et les charges fonctionnant simultanément. Les démarreurs progressifs et les variateurs de fréquence peuvent modifier sensiblement le résultat.

Pour le soudage intermittent, les ponts roulants, les presses et les charges fluctuantes similaires, examinez le cycle de service et le courant de pointe. La charge thermique peut rester acceptable tandis que le papillotement ou les fluctuations de tension deviennent problématiques.

La capacité future doit être prise en compte explicitement. Une marge de croissance modérée est généralement appropriée, mais un surdimensionnement excessif peut réduire l’efficacité à charge partielle et entraîner des pertes à vide plus élevées.

De nombreux projets visent une charge normale d’environ 60 à 80 pour cent de la puissance nominale du transformateur, bien que la valeur appropriée dépende des conditions ambiantes, des harmoniques, de la stratégie de redondance et de la certitude de la croissance.

Sélectionner le rapport de transformation et le groupe vectoriel pour le système de distribution

Le rapport de transformation doit correspondre à l’alimentation du réseau public et à l’architecture de distribution en aval. Cela comprend la tension primaire nominale, la tension de ligne secondaire, la disponibilité du neutre et les exigences des équipements de l’installation.

Pour les charges commerciales et industrielles mixtes, un secondaire couplé en étoile est souvent utile, car il fournit un point neutre pour l’éclairage phase-neutre, les commandes et les circuits auxiliaires monophasés.

Une configuration triangle-étoile peut également contribuer à isoler certaines harmoniques triples et à créer un neutre mis à la terre côté basse tension, selon la conception globale de mise à la terre.

Toutefois, le choix du groupe vectoriel ne doit jamais être traité comme une préférence de catalogue. Il affecte le déphasage, le fonctionnement en parallèle, le comportement de mise à la terre, les chemins de courant de défaut et la compatibilité avec les équipements en amont.

Lorsque des transformateurs fonctionnent en parallèle, le rapport de transformation, l’impédance, le groupe vectoriel, la position des prises et l’ordre des phases doivent être compatibles. Une incompatibilité peut provoquer des courants de circulation ou un partage inégal des charges.

La mise à la terre nécessite un examen coordonné avec les ingénieurs en protection. Le neutre secondaire peut être mis à la terre directement, par résistance, par réactance ou selon une autre disposition en fonction de la réglementation et des objectifs relatifs aux défauts.

Un secondaire en étoile mis à la terre simplifie souvent la protection des systèmes courants de distribution basse tension. Toutefois, le niveau de défaut doit rester dans les limites des pouvoirs de coupure des disjoncteurs et tableaux électriques situés en aval.

Les évaluateurs techniques doivent vérifier les normes locales du réseau et les spécifications du projet, y compris IEC, IEEE, ANSI, les exigences des services publics et les conventions régionales de tension avant de finaliser la conception.

Les changeurs de prises méritent une attention particulière lorsque l’alimentation primaire subit des variations de tension régulières. Les prises hors tension peuvent convenir aux réseaux stables, tandis que le réglage en charge peut être justifié pour les systèmes critiques.

L’objectif est de maintenir la tension côté charge dans les limites de tolérance des équipements malgré les variations normales d’alimentation, la charge prévue du transformateur et la chute de tension raisonnablement prévisible des départs de distribution.

Prendre en compte les harmoniques, les charges non linéaires et les interfaces de stockage d’énergie

Les systèmes modernes à charges mixtes intègrent de plus en plus des variateurs de fréquence, des équipements UPS, des redresseurs, des stations de recharge de VE, des onduleurs photovoltaïques et des systèmes de stockage d’énergie par batteries.

Ces dispositifs peuvent introduire des courants harmoniques qui augmentent les pertes du transformateur, élèvent sa température de fonctionnement et affectent la qualité de la forme d’onde de tension. Les puissances nominales standard des transformateurs peuvent ne pas représenter pleinement ce régime de fonctionnement.

Le courant harmonique produit des pertes supplémentaires par courants de Foucault dans les enroulements et les parties structurelles. Cet effet augmente avec la fréquence harmonique, de sorte qu’une distorsion modérée peut néanmoins provoquer un échauffement important.

Demandez des données harmoniques mesurées pour les sites existants ou modélisez la distorsion attendue pour les nouvelles installations. Évaluez la distorsion harmonique totale du courant, les ordres harmoniques individuels et la charge non linéaire susceptible de fonctionner simultanément.

Lorsque la part de charge non linéaire est importante, envisagez un transformateur conçu pour le régime harmonique, avec un dimensionnement approprié des conducteurs, des marges thermiques et une évaluation de conception selon le facteur K ou son équivalent.

Les conducteurs neutres doivent également être examinés. Les harmoniques triples provenant de charges non linéaires monophasées peuvent s’additionner dans le neutre d’un secondaire couplé en étoile au lieu de s’annuler.

Les systèmes de stockage d’énergie posent une autre question d’interface. Leur onduleur détermine comment le système de batteries interagit électriquement avec le réseau de distribution CA, et non la seule tension continue nominale de la batterie.

Pour les projets combinant alimentation de secours, stockage solaire et distribution sur site, labatterie de stockage d’énergie LiFePO4 empilable de 51.2V peut prendre en charge des configurations de stockage modulaires par l’intermédiaire de systèmes d’onduleurs compatibles.

Sa conception à capacité empilable, la prise en charge des communications CAN et RS485 ainsi que ses fonctions intelligentes de gestion de batterie peuvent aider les projets nécessitant des configurations évolutives de stockage d’énergie résidentielles ou commerciales.

Du point de vue du transformateur, évaluez la tension de sortie de l’onduleur, le courant CA maximal, la contribution au défaut, le flux de puissance bidirectionnel, le comportement anti-îlotage et les performances harmoniques dans chaque mode de fonctionnement.

Vérifier ensemble l’impédance, le régime de défaut et la régulation de tension

L’impédance du transformateur est un paramètre de conception central, car elle influe à la fois sur le courant de court-circuit disponible et sur la chute de tension lors de conditions de charge variables.

Une impédance plus faible augmente généralement le courant de défaut secondaire, ce qui peut améliorer le fonctionnement des dispositifs de protection, mais peut dépasser les capacités de tenue ou de coupure des équipements électriques situés en aval.

Une impédance plus élevée limite le courant de défaut, mais peut dégrader la régulation de tension lors des démarrages de moteurs ou de charges industrielles évoluant rapidement. La valeur correcte dépend des résultats de l’étude du système.

Ne sélectionnez pas l’impédance uniquement dans une plage standard de catalogue. Examinez l’ensemble du réseau électrique, y compris la contribution du réseau public, celle des générateurs, les longueurs de câbles et les configurations de transformateurs en parallèle.

Une étude de court-circuit doit calculer les niveaux de défaut maximum et minimum aux tableaux principaux, centres de commande de moteurs, tableaux de distribution et principaux points de raccordement des équipements.

Le courant de défaut maximal confirme la capacité de tenue des équipements. Le courant de défaut minimal permet de vérifier que les dispositifs de protection peuvent détecter et éliminer les défauts dans les temps de fonctionnement requis.

La régulation de tension doit être évaluée à pleine charge et lors des transitions de charges critiques. L’impédance du transformateur, la résistance des enroulements, le facteur de puissance et les impédances des départs influencent tous la tension fournie.

Pour les charges mixtes sensibles, évaluez la tension aux bornes des équipements, et non uniquement aux bornes secondaires du transformateur. Les longs départs peuvent créer une chute de tension supplémentaire importante.

La coordination avec les ingénieurs en protection est essentielle. Les réglages des relais, les courbes des disjoncteurs, les calibres des fusibles, la protection contre les défauts à la terre et la coordination sélective doivent refléter l’impédance et la méthode de mise à la terre du transformateur sélectionné.

Ces études sont particulièrement importantes lorsque des charges de processus critiques, des équipements de santé, des systèmes de données ou des systèmes de sécurité des personnes partagent l’infrastructure de distribution avec des équipements industriels à forte demande.

Évaluer l’efficacité, le refroidissement, l’environnement et les contraintes d’installation

Le choix de la tension et la puissance nominale du transformateur doivent favoriser un fonctionnement efficace sur l’ensemble du profil de charge prévu. Les pertes du transformateur se composent principalement des pertes à vide dans le noyau et des pertes dans les enroulements dépendantes de la charge.

Un transformateur faiblement chargé peut présenter de faibles pertes dans les enroulements, tout en consommant continuellement de l’énergie en pertes à vide. Un transformateur surchargé présente des pertes plus élevées dans les enroulements et des contraintes thermiques accrues.

Comparez les valeurs de pertes garanties à des points de fonctionnement réalistes plutôt que de comparer uniquement le prix d’achat. Le coût de l’énergie sur la durée de service du transformateur peut dépasser sensiblement le coût initial de l’équipement.

La méthode de refroidissement doit convenir à l’environnement d’installation. Les transformateurs immergés dans l’huile offrent des performances robustes pour de nombreuses installations extérieures et industrielles, tandis que les unités de type sec peuvent convenir aux emplacements intérieurs sensibles au risque d’incendie.

La température ambiante, l’altitude, la ventilation, la configuration du coffret, la contamination, l’humidité et l’exposition solaire peuvent tous nécessiter un déclassement ou des caractéristiques de construction spécialisées.

Dans les environnements côtiers, chimiques, miniers ou très poussiéreux, la protection contre la corrosion et le choix du système d’isolation méritent une attention précoce. Les conditions environnementales déterminent souvent davantage la fiabilité à long terme que la puissance nominale.

Le bruit peut également être important dans les bâtiments commerciaux, les infrastructures urbaines, les hôpitaux et les installations voisines de zones résidentielles. Examinez les niveaux sonores garantis et tenez compte de l’emplacement, des barrières et de la conception du coffret.

Les contraintes physiques doivent être prises en compte avant l’approvisionnement. Confirmez l’accès pour le transport, les points de levage, les charges de fondation, les dégagements, le cheminement des câbles, la séparation coupe-feu et l’accès de service pour la maintenance future.

Pour les installations équipées d’onduleurs de stockage, assurez une séparation et une ventilation adéquates entre les équipements CA, les équipements de batteries et les équipements de transformateur conformément aux codes applicables et aux instructions du fabricant.

Une spécification technique complète doit indiquer le rapport de transformation, la puissance nominale en kVA, l’impédance, le groupe vectoriel, les prises, la classe d’isolation, la méthode de refroidissement, les pertes, les normes, les accessoires, les essais et les exigences environnementales.

Utiliser une évaluation technique structurée avant d’émettre le bon de commande

Un processus défendable de sélection de transformateur combine les études électriques et les données des équipements. Il ne doit pas reposer uniquement sur la puissance recommandée par un fournisseur ou sur la configuration standard d’un projet précédent.

Commencez par un tableau des charges vérifié et un schéma unifilaire. Confirmez ensuite les conditions du réseau public, les besoins en tension secondaire, la demande maximale, les hypothèses de croissance, les exigences de démarrage des moteurs et les sources harmoniques.

Effectuez ensuite des évaluations de flux de charge, de chute de tension, de court-circuit, de coordination de protection et d’harmoniques adaptées à la complexité et au risque opérationnel du projet.

Comparez les options de transformateurs candidates en utilisant les mêmes hypothèses. Examinez les kVA, le rapport de transformation, l’impédance, les valeurs de pertes, l’élévation de température, le refroidissement, la plage de prises, le groupe vectoriel et les dimensions physiques.

Demandez aux fournisseurs de fournir les résultats des essais de routine, les preuves d’essais de type lorsque requis, les plans, les pertes garanties, les informations sur l’élévation de température, les détails d’isolation et la documentation de certification applicable.

La qualité de fabrication doit faire partie de l’évaluation. La qualité de réalisation des enroulements, la construction du noyau, le traitement de l’isolation, le traitement de l’huile, la rigueur des essais et les contrôles qualité influencent les performances à long terme sur site.

Pour les projets internationaux, confirmez que l’équipement satisfait aux normes du pays de destination, aux exigences d’interface avec le réseau public, aux contraintes d’expédition et aux attentes locales en matière de maintenance avant d’approuver la conception.

Jinshida Electric Power Technology Co., Ltd. soutient les applications de transport et de distribution d’électricité grâce à une fabrication axée sur l’ingénierie, à la gestion de la qualité et à des solutions d’équipements électriques pour des projets internationaux.

Une communication technique précoce aide à aligner la configuration du transformateur sur les conditions du réseau, les processus industriels, l’intégration des énergies renouvelables, les exigences d’infrastructure et les objectifs de fiabilité du projet.

Le meilleur transformateur de distribution triphasé n’est donc pas simplement l’unité la plus grande disponible. C’est l’unité dont la tension, la capacité, l’impédance, la compatibilité de protection et les pertes correspondent au système d’exploitation réel.

Conclusion : faire du choix de la tension une décision de système

Le choix de la tension d’un transformateur de distribution triphasé pour des charges mixtes doit commencer par le système électrique réel, et non par une puissance nominale générique de plaque signalétique ou un catalogue d’équipements isolé.

Les évaluateurs techniques doivent donner la priorité à la compatibilité de l’alimentation, aux besoins de tension secondaire, à la diversité des charges, aux performances de démarrage des moteurs, aux charges non linéaires, au régime de défaut, à la mise à la terre, à l’efficacité et aux exigences de capacité future.

Lorsque ces facteurs sont examinés conjointement, le transformateur sélectionné peut fournir une tension stable, des niveaux de défaut maîtrisables, une meilleure protection des équipements, un coût énergétique réduit sur le cycle de vie et un fonctionnement fiable à long terme.

Une approche rigoureuse fondée sur des études réduit également les reconceptions tardives, évite les configurations de transformateurs inadaptées et fournit aux parties prenantes du projet une base technique claire pour les décisions d’approvisionnement et d’exploitation.
