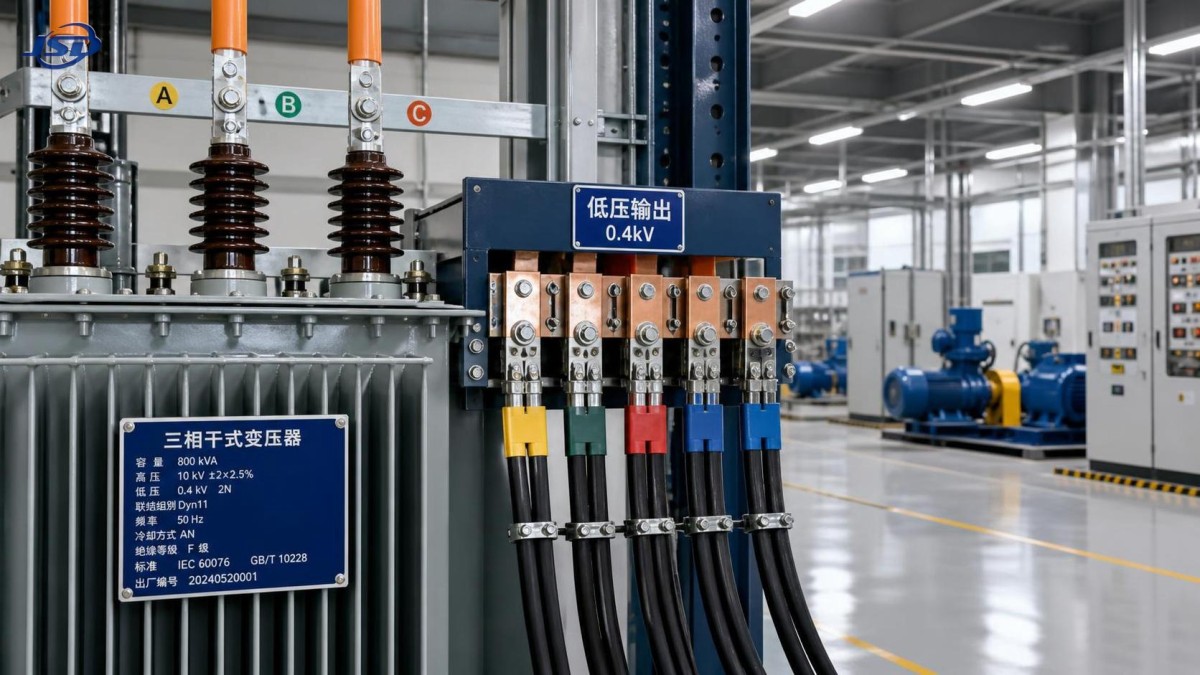

Seleção da tensão do transformador de distribuição trifásico para cargas mistas

Selecionar a tensão correta de um transformador de distribuição trifásico para cargas mistas exige mais do que combinar as classificações da placa de identificação. Os avaliadores técnicos devem considerar a diversidade de cargas, a tolerância de tensão, o impacto dos harmônicos, o crescimento futuro da capacidade e as normas de rede aplicáveis.

Uma seleção bem projetada melhora a qualidade da energia, a eficiência operacional, a proteção dos equipamentos e a confiabilidade de longo prazo em aplicações industriais, de infraestrutura, comerciais e de energia renovável com diferentes características operacionais.

Comece Pelo Perfil Real de Carga e Tensão de Alimentação

A primeira decisão não é o kVA do transformador. É identificar a tensão disponível da concessionária, as tensões secundárias necessárias, o arranjo de aterramento e o perfil operacional de cada carga conectada.

Instalações com cargas mistas normalmente combinam motores, iluminação, equipamentos HVAC, retificadores, inversores de frequência, máquinas de solda, sistemas de controle e equipamentos eletrônicos sensíveis em uma única rede de distribuição.

Essas cargas não se comportam da mesma forma. Os motores geram corrente de partida, as cargas não lineares produzem harmônicos, a iluminação pode exigir tensão estável e os equipamentos de automação podem ser altamente sensíveis a perturbações de tensão.

Os avaliadores técnicos devem documentar a tensão nominal de alimentação, os limites de variação de tensão, a sequência de fases, a frequência, o nível de curto-circuito, o método de aterramento e a confiabilidade esperada da concessionária antes de selecionar um transformador de distribuição trifásico.

Por exemplo, uma instalação alimentada em 11 kV pode exigir um sistema secundário de 400/230 V, enquanto outra localização pode utilizar distribuição primária de 13,8 kV e secundária de 480/277 V.

A tensão secundária escolhida deve atender aos equipamentos instalados sem conversão local excessiva. A conversão de tensão desnecessária aumenta as perdas, introduz requisitos adicionais de proteção e dificulta o planejamento da manutenção.

Quando as cargas mistas incluem máquinas importadas, os avaliadores devem verificar se o equipamento exige operação em 400 V, 415 V, 440 V, 460 V ou 480 V na frequência especificada.

A compatibilidade de tensão é especialmente importante para motores e acionamentos. Um motor operando fora da faixa de tensão prevista pode sofrer superaquecimento, redução de torque, aumento de corrente ou redução da vida útil do isolamento.

Painéis de controle, controladores programáveis, equipamentos de comunicação e instrumentação geralmente possuem tolerância de tensão mais estreita do que cargas resistivas convencionais ou motores de indução.

Um documento inicial prático é uma lista de cargas que apresente cada categoria de carga, kW conectado, fator de potência, ciclo de trabalho, características de partida, comportamento harmônico, criticidade e tensão de operação preferencial.

Use Demanda, Diversidade e Crescimento de Carga em Vez de Apenas Carga Conectada

A carga conectada é útil, mas raramente representa a demanda operacional contínua do transformador. Dimensionar apenas com base na potência total instalada pode resultar em custo de capital desnecessário e baixa eficiência.

O fator de demanda reflete quanto da carga conectada opera simultaneamente. O fator de diversidade reconhece que os picos de demanda individuais geralmente ocorrem em momentos diferentes em uma instalação.

Os avaliadores devem obter dados operacionais sempre que possível. Dados históricos de demanda por intervalo, cronogramas de produção, carregamento sazonal e planos de expansão futura fornecem uma base mais defensável do que apenas suposições.

Para novos projetos, calcule vários cenários: produção normal, produção de pico, condições de partida, operação de emergência e expansão planejada. O transformador deve atender aos requisitos contínuos e de curta duração relevantes.

Locais com predominância de motores exigem atenção especial, pois a corrente de partida pode ser várias vezes a corrente de plena carga. O principal risco costuma ser a queda de tensão, e não apenas a capacidade térmica do transformador.

Um transformador pode ter kVA adequado para operação normal, mas ainda produzir afundamento de tensão inaceitável quando um motor grande parte em partida direta.

Avalie a partida do maior motor, o método de partida, a impedância da rede, a impedância do transformador e as cargas que operam simultaneamente. Partidas suaves e inversores de frequência podem alterar materialmente o resultado.

Para soldagem intermitente, pontes rolantes, prensas e cargas flutuantes semelhantes, examine o ciclo de trabalho e a corrente de pico. A carga térmica pode permanecer aceitável, enquanto a cintilação ou a flutuação de tensão se torna problemática.

A capacidade futura deve ser considerada explicitamente. Uma margem moderada de crescimento normalmente é adequada, mas o superdimensionamento excessivo pode reduzir a eficiência de carregamento e gerar maiores perdas de energia em vazio.

Muitos projetos visam uma carga normal em torno de 60 a 80 por cento da potência do transformador, embora o valor adequado dependa das condições ambiente, dos harmônicos, da estratégia de redundância e da certeza do crescimento.

Selecione a Relação de Tensão e o Grupo Vetorial do Transformador para o Sistema de Distribuição

A relação de tensão deve corresponder à alimentação da concessionária e à arquitetura de distribuição a jusante. Isso inclui a tensão primária nominal, a tensão de linha secundária, a disponibilidade de neutro e os requisitos dos equipamentos da instalação.

Para cargas comerciais e industriais mistas, um secundário conectado em estrela costuma ser valioso porque fornece um ponto neutro para iluminação fase-neutro, controles e circuitos auxiliares monofásicos.

Uma configuração delta-estrela também pode ajudar a isolar determinados harmônicos triplos e criar um neutro aterrado no lado de baixa tensão, dependendo do projeto geral de aterramento.

No entanto, a seleção do grupo vetorial nunca deve ser tratada como uma preferência de catálogo. Ela afeta o deslocamento de fase, a operação em paralelo, o comportamento de aterramento, os caminhos de corrente de falha e a compatibilidade com equipamentos a montante.

Quando transformadores operam em paralelo, a relação de tensão, a impedância, o grupo vetorial, a posição de tap e a sequência de fases devem ser compatíveis. Uma incompatibilidade pode causar corrente circulante ou compartilhamento desigual de carga.

O aterramento requer análise coordenada com engenheiros de proteção. O neutro secundário pode ser solidamente aterrado, aterrado por resistência, aterrado por reatância ou derivado por outro arranjo, conforme os regulamentos e os objetivos de falha.

Um secundário em estrela aterrado frequentemente simplifica a proteção em sistemas comuns de distribuição de baixa tensão. Ainda assim, o nível de falha deve permanecer dentro das capacidades de interrupção dos disjuntores e quadros elétricos a jusante.

Os avaliadores técnicos devem verificar as normas locais de rede e as especificações do projeto, incluindo IEC, IEEE, ANSI, requisitos da concessionária e convenções regionais de tensão antes de finalizar o projeto.

Os comutadores de tap merecem atenção quando a alimentação primária apresenta variação rotineira de tensão. Taps fora de circuito podem atender redes estáveis, enquanto a comutação sob carga pode ser justificada para sistemas críticos.

O objetivo é manter a tensão no lado da carga dentro da tolerância dos equipamentos sob variação normal de alimentação, carregamento esperado do transformador e queda de tensão razoavelmente previsível nos alimentadores de distribuição.

Considere Harmônicos, Cargas Não Lineares e Interfaces de Armazenamento de Energia

Os modernos sistemas de cargas mistas incluem cada vez mais inversores de frequência, equipamentos UPS, retificadores, estações de carregamento de VE, inversores fotovoltaicos e sistemas de armazenamento de energia por bateria.

Esses dispositivos podem introduzir correntes harmônicas que aumentam as perdas do transformador, elevam a temperatura operacional e afetam a qualidade da forma de onda da tensão. As classificações padrão de transformadores podem não representar totalmente essa condição de serviço.

A corrente harmônica produz perdas adicionais por correntes parasitas nos enrolamentos e nas partes estruturais. O efeito aumenta com a frequência harmônica, portanto, um valor moderado de distorção ainda pode gerar aquecimento significativo.

Solicite dados harmônicos medidos para instalações existentes ou modele a distorção esperada para novas instalações. Avalie a distorção harmônica total de corrente, as ordens harmônicas individuais e a provável carga não linear simultânea.

Quando a participação de cargas não lineares for substancial, considere um transformador projetado para serviço com harmônicos, com dimensionamento adequado dos condutores, margens térmicas e avaliação de projeto com fator K ou equivalente.

Os condutores de neutro também exigem análise. Harmônicos triplos de cargas não lineares monofásicas podem se somar no neutro de um secundário conectado em estrela, em vez de se cancelarem mutuamente.

Os sistemas de armazenamento de energia criam outra questão de interface. Seu inversor determina como o sistema de baterias interage eletricamente com a rede de distribuição CA, e não apenas a tensão CC nominal da bateria.

Para projetos que combinam energia de reserva, armazenamento solar e distribuição no local, aBateria de Armazenamento de Energia LiFePO4 Empilhável de 51,2V pode apoiar arranjos modulares de armazenamento por meio de sistemas de inversores compatíveis.

Seu projeto de capacidade empilhável, suporte à comunicação CAN e RS485 e funções inteligentes de gerenciamento de baterias podem auxiliar projetos que exigem configurações escaláveis de armazenamento residencial ou comercial de energia.

Na perspectiva do transformador, avalie a tensão de saída do inversor, a corrente CA máxima, a contribuição para falhas, o fluxo bidirecional de potência, o comportamento anti-ilhamento e o desempenho harmônico em cada modo de operação.

Verifique Impedância, Capacidade de Falha e Regulação de Tensão em Conjunto

A impedância do transformador é um parâmetro central de projeto porque influencia tanto a corrente de curto-circuito disponível quanto a queda de tensão durante condições de carga variáveis.

Uma impedância menor geralmente aumenta a corrente de falha secundária, o que pode melhorar a atuação dos dispositivos de proteção, mas pode exceder as capacidades de suportabilidade ou interrupção dos equipamentos elétricos a jusante.

Uma impedância maior limita a corrente de falha, mas pode piorar a regulação de tensão durante partidas de motores ou cargas industriais que variam rapidamente. O valor correto depende dos resultados dos estudos do sistema.

Não selecione a impedância apenas a partir de uma faixa padrão de catálogo. Analise toda a rede elétrica, incluindo a contribuição da concessionária, a contribuição de geradores, os comprimentos dos cabos e os arranjos de transformadores em paralelo.

Um estudo de curto-circuito deve calcular os níveis máximo e mínimo de falha nos quadros principais, centros de controle de motores, quadros de distribuição e pontos principais de conexão dos equipamentos.

A corrente máxima de falha confirma a capacidade de suportabilidade dos equipamentos. A corrente mínima de falha ajuda a verificar se os dispositivos de proteção podem detectar e eliminar falhas dentro dos tempos de operação exigidos.

A regulação de tensão deve ser avaliada em plena carga e durante transições críticas de carga. A impedância do transformador, a resistência dos enrolamentos, o fator de potência e as impedâncias dos alimentadores influenciam a tensão fornecida.

Para cargas mistas sensíveis, avalie a tensão nos terminais dos equipamentos, não apenas nos terminais secundários do transformador. Alimentadores longos podem gerar queda de tensão adicional substancial.

A coordenação com engenheiros de proteção é essencial. Os ajustes de relés, curvas de disjuntores, classificações de fusíveis, proteção contra falha à terra e coordenação seletiva devem refletir a impedância e o método de aterramento selecionados para o transformador.

Esses estudos são particularmente importantes quando cargas críticas de processo, equipamentos de saúde, sistemas de dados ou sistemas de segurança à vida compartilham a infraestrutura de distribuição com equipamentos industriais de alta demanda.

Avalie Eficiência, Resfriamento, Ambiente e Restrições de Instalação

A seleção de tensão e a potência do transformador devem apoiar uma operação eficiente em todo o perfil de carga esperado. As perdas do transformador consistem principalmente em perdas no núcleo em vazio e perdas nos enrolamentos dependentes da carga.

Um transformador levemente carregado pode ter baixas perdas nos enrolamentos, mas ainda consumir continuamente energia devido às perdas no núcleo. Um transformador sobrecarregado apresenta maiores perdas nos enrolamentos e maior estresse térmico.

Compare valores de perdas garantidos em pontos operacionais realistas, em vez de comparar apenas o preço de compra. O custo de energia ao longo da vida útil do transformador pode exceder materialmente o custo inicial do equipamento.

O método de resfriamento deve ser adequado ao ambiente de instalação. Transformadores imersos em óleo oferecem desempenho robusto para muitas instalações externas e industriais, enquanto unidades a seco podem ser adequadas para locais internos sensíveis a incêndio.

Temperatura ambiente, altitude, ventilação, disposição do invólucro, contaminação, umidade e exposição solar podem exigir desclassificação ou características construtivas especializadas.

Em ambientes costeiros, químicos, de mineração ou com alta concentração de poeira, a proteção contra corrosão e a seleção do sistema de isolamento merecem atenção antecipada. As condições ambientais frequentemente determinam a confiabilidade de longo prazo mais do que a classificação nominal.

O ruído também pode ser importante em edifícios comerciais, infraestrutura urbana, hospitais e instalações adjacentes a áreas residenciais. Analise os níveis sonoros garantidos e considere o posicionamento, as barreiras e o projeto do invólucro.

As restrições físicas devem ser tratadas antes da aquisição. Confirme o acesso para transporte, pontos de içamento, cargas de fundação, folgas, roteamento de cabos, separação contra incêndio e acesso de serviço para manutenção futura.

Para instalações com inversores de armazenamento, garanta separação e ventilação adequadas entre equipamentos CA, equipamentos de bateria e equipamentos de transformador, de acordo com os códigos aplicáveis e as instruções do fabricante.

Uma especificação técnica completa deve indicar relação de tensão, potência em kVA, impedância, grupo vetorial, taps, classe de isolamento, método de resfriamento, perdas, normas, acessórios, testes e requisitos ambientais.

Utilize uma Avaliação Técnica Estruturada Antes de Emitir o Pedido de Compra

Um processo defensável de seleção de transformadores combina estudos elétricos com dados de equipamentos. Ele não deve depender exclusivamente da potência recomendada por um fornecedor ou da configuração padrão de um projeto anterior.

Comece com uma lista de cargas verificada e um diagrama unifilar. Em seguida, confirme as condições da concessionária, as necessidades de tensão secundária, a demanda máxima, as premissas de crescimento, os requisitos de partida de motores e as fontes de harmônicos.

Depois, realize avaliações de fluxo de carga, queda de tensão, curto-circuito, coordenação de proteção e harmônicos adequadas à complexidade e ao risco operacional do projeto.

Compare as opções candidatas de transformadores usando as mesmas premissas. Analise kVA, relação de tensão, impedância, valores de perdas, elevação de temperatura, resfriamento, faixa de taps, grupo vetorial e dimensões físicas.

Peça aos fornecedores que forneçam resultados de testes de rotina, evidências de ensaios de tipo quando exigidos, desenhos, perdas garantidas, informações sobre elevação de temperatura, detalhes de isolamento e documentação de certificação aplicável.

A qualidade de fabricação deve fazer parte da avaliação. A qualidade dos enrolamentos, a construção do núcleo, o processamento do isolamento, o tratamento do óleo, a disciplina de testes e os controles de qualidade afetam o desempenho de longo prazo em campo.

Para projetos internacionais, confirme que o equipamento atende às normas do país de destino, aos requisitos de interface da concessionária, às restrições de transporte e às expectativas locais de manutenção antes de aprovar o projeto.

A Jinshida Electric Power Technology Co., Ltd. apoia aplicações de transmissão e distribuição por meio de fabricação orientada pela engenharia, gestão da qualidade e soluções em equipamentos elétricos para projetos globais.

A comunicação técnica antecipada ajuda a alinhar a configuração do transformador às condições da rede, aos processos industriais, à integração de energia renovável, aos requisitos de infraestrutura e aos objetivos de confiabilidade do projeto.

Portanto, o melhor transformador de distribuição trifásico não é simplesmente a maior unidade disponível. É a unidade cuja tensão, capacidade, impedância, compatibilidade de proteção e perdas correspondem ao sistema operacional real.

Conclusão: Faça da Seleção de Tensão uma Decisão de Sistema

A seleção da tensão de um transformador de distribuição trifásico para cargas mistas deve começar pelo sistema elétrico real, e não por uma classificação genérica de placa de identificação ou por um catálogo isolado de equipamentos.

Os avaliadores técnicos devem priorizar a compatibilidade de alimentação, as necessidades de tensão secundária, a diversidade de cargas, o desempenho de partida de motores, as cargas não lineares, a capacidade de falha, o aterramento, a eficiência e os requisitos de capacidade futura.

Quando esses fatores são analisados em conjunto, o transformador selecionado pode fornecer tensão estável, níveis de falha controláveis, melhor proteção dos equipamentos, menor custo de energia ao longo do ciclo de vida e operação confiável de longo prazo.

Uma abordagem disciplinada e orientada por estudos também reduz redesenhos em estágios finais, evita configurações inadequadas de transformadores e fornece às partes interessadas do projeto uma base técnica clara para decisões de aquisição e operação.
