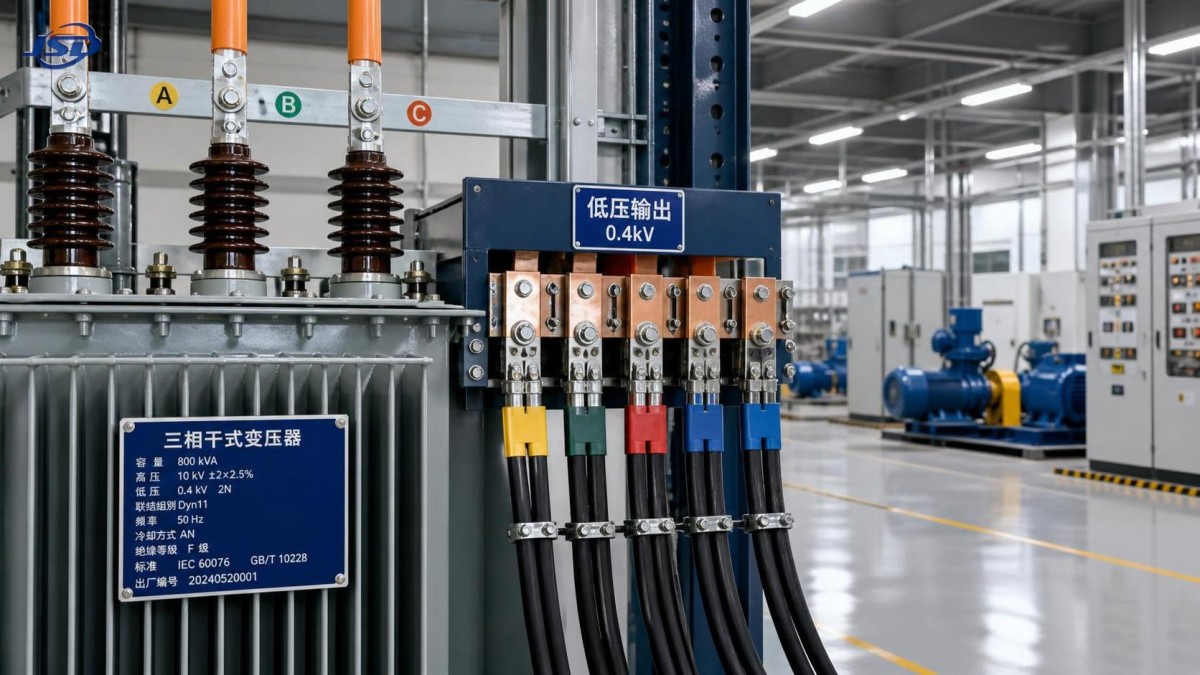

اختيار جهد محول التوزيع ثلاثي الطور للأحمال المختلطة

يتطلب اختيار جهد محول التوزيع ثلاثي الطور المناسب للأحمال المختلطة أكثر من مجرد مطابقة قيم لوحة البيانات. يجب على المقيمين الفنيين مراعاة تنوع الأحمال، وسماحية الجهد، وتأثير التوافقيات، والنمو المستقبلي للسعة، ومعايير الشبكة المعمول بها.

يُحسن الاختيار المصمم هندسياً جودة الطاقة والكفاءة التشغيلية وحماية المعدات والموثوقية طويلة الأمد عبر التطبيقات الصناعية والبنية التحتية والتجارية والطاقة المتجددة ذات خصائص التشغيل المختلفة.

ابدأ بملف الحمل الفعلي وجهد التغذية

القرار الأول ليس قدرة المحول بالكيلو فولت أمبير. بل هو تحديد جهد المرفق المتاح، والجهود الثانوية المطلوبة، وترتيب التأريض، وملف تشغيل كل حمل متصل.

تجمع المنشآت ذات الأحمال المختلطة عادةً بين المحركات، والإضاءة، ومعدات HVAC، والمقومات، ومغيرات التردد، وآلات اللحام، وأنظمة التحكم، والمعدات الإلكترونية الحساسة على شبكة توزيع واحدة.

لا تتصرف هذه الأحمال بالطريقة نفسها. تُنتج المحركات تيار بدء التشغيل، وتولد الأحمال غير الخطية توافقية، وقد تتطلب الإضاءة جهداً مستقراً، ويمكن أن تكون معدات الأتمتة شديدة الحساسية لاضطرابات الجهد.

ينبغي للمقيمين الفنيين توثيق جهد التغذية الاسمي، وحدود تغير الجهد، وتسلسل الأطوار، والتردد، ومستوى الأعطال، وطريقة التأريض، وموثوقية المرفق المتوقعة قبل اختيار محول توزيع ثلاثي الطور.

على سبيل المثال، قد تتطلب منشأة مزودة بجهد 11 kV نظاماً ثانوياً بجهد 400/230 V، بينما قد يستخدم موقع آخر جهداً أولياً 13.8 kV وتوزيعاً ثانوياً 480/277 V.

يجب أن يدعم الجهد الثانوي المختار المعدات المركبة دون تحويل محلي مفرط. يزيد تحويل الجهد غير الضروري من الفواقد، ويضيف متطلبات حماية إضافية، ويعقد تخطيط الصيانة.

عندما تشمل الأحمال المختلطة آلات مستوردة، ينبغي للمقيمين التحقق مما إذا كانت المعدات تتطلب التشغيل عند 400 V أو 415 V أو 440 V أو 460 V أو 480 V بالتردد المحدد.

تعد توافقية الجهد مهمة بوجه خاص للمحركات ومغيرات السرعة. قد يتعرض المحرك الذي يعمل خارج نطاق الجهد المصمم له لارتفاع الحرارة، أو انخفاض العزم، أو زيادة التيار، أو تقصير عمر العزل.

تتميز لوحات التحكم، ووحدات التحكم القابلة للبرمجة، ومعدات الاتصالات، وأجهزة القياس عموماً بسماحية جهد أضيق من الأحمال المقاومة التقليدية أو أحمال المحركات الحثية.

وثيقة البداية العملية هي جدول أحمال يوضح كل فئة حمل، والقدرة المتصلة بالكيلوواط، ومعامل القدرة، ودورة التشغيل، وخصائص البدء، والسلوك التوافقي، والأهمية، وجهد التشغيل المفضل.

استخدم الطلب والتنوع ونمو الحمل بدلاً من الحمل المتصل وحده

الحمل المتصل مفيد، لكنه نادراً ما يمثل الطلب التشغيلي المستمر للمحول. وقد يؤدي تحديد السعة استناداً إلى إجمالي القدرة المركبة وحدها إلى تكلفة رأسمالية غير ضرورية وكفاءة ضعيفة.

يعكس معامل الطلب مقدار الحمل المتصل الذي يعمل في الوقت نفسه. ويقرّ معامل التنوع بأن ذروات الطلب الفردية تحدث عادةً في أوقات مختلفة داخل المنشأة.

ينبغي للمقيمين الحصول على بيانات التشغيل كلما أمكن. توفر بيانات الطلب التاريخية على فترات، وجداول الإنتاج، والأحمال الموسمية، وخطط التوسع المستقبلية أساساً أكثر قابلية للدفاع عنه من الافتراضات وحدها.

بالنسبة للمشاريع الجديدة، احسب عدة سيناريوهات: الإنتاج العادي، وإنتاج الذروة، وظروف بدء التشغيل، والتشغيل الطارئ، والتوسع المخطط. ينبغي أن يفي المحول بالمتطلبات المستمرة والقصيرة المدة ذات الصلة.

تتطلب المواقع التي تعتمد بكثافة على المحركات اهتماماً خاصاً لأن تيار البدء قد يكون عدة أضعاف تيار الحمل الكامل. ويتمثل الخطر الرئيسي عادةً في هبوط الجهد بدلاً من السعة الحرارية للمحول وحدها.

قد يمتلك المحول قدرة kVA كافية للتشغيل العادي، لكنه قد يسبب هبوطاً غير مقبول في الجهد عند بدء محرك كبير بالتوصيل المباشر.

قيّم بدء أكبر محرك، وطريقة البدء، وممانعة الشبكة، وممانعة المحول، والأحمال العاملة بالتزامن. يمكن للبادئات الناعمة ومغيرات التردد أن تغير النتيجة بصورة ملموسة.

بالنسبة للحام المتقطع والرافعات والمكابس والأحمال المتذبذبة المشابهة، افحص دورة التشغيل وتيار الذروة. قد يبقى التحميل الحراري مقبولاً بينما تصبح الوميضية أو تقلبات الجهد مشكلة.

ينبغي مراعاة السعة المستقبلية صراحةً. ويكون هامش نمو معتدل مناسباً عادةً، لكن زيادة السعة بشكل مفرط قد تخفض كفاءة التحميل وتزيد فواقد الطاقة في حالة اللاحمل.

تستهدف كثير من المشاريع التحميل العادي بنحو 60 إلى 80 بالمائة من قدرة المحول، رغم أن الرقم المناسب يعتمد على الظروف المحيطة والتوافقيات واستراتيجية التكرار ومدى تأكد النمو.

اختر نسبة جهد المحول ومجموعة المتجهات لنظام التوزيع

يجب أن تتوافق نسبة الجهد مع تغذية المرفق وبنية التوزيع اللاحقة. ويشمل ذلك الجهد الأولي الاسمي، وجهد الخط الثانوي، وتوفر المحايد، ومتطلبات معدات المنشأة.

بالنسبة للأحمال التجارية والصناعية المختلطة، غالباً ما يكون الجانب الثانوي الموصل على شكل نجمة ذا قيمة لأنه يوفر نقطة محايدة للإضاءة بين الخط والمحايد، وأنظمة التحكم، والدوائر المساعدة أحادية الطور.

يمكن لتكوين دلتا-نجمة أيضاً المساعدة في عزل بعض التوافقيات الثلاثية وتوفير محايد مؤرض على جانب الجهد المنخفض، بحسب تصميم التأريض الكلي.

ومع ذلك، لا ينبغي أبداً التعامل مع اختيار مجموعة المتجهات كتفضيل من الكتالوج. فهو يؤثر في إزاحة الطور، والتشغيل على التوازي، وسلوك التأريض، ومسارات تيار الأعطال، والتوافق مع المعدات السابقة.

عند تشغيل المحولات على التوازي، يجب أن تكون نسبة الجهد، والممانعة، ومجموعة المتجهات، وموضع المأخذ، وتسلسل الأطوار متوافقة. فقد يؤدي عدم التطابق إلى تيار دوران أو تقاسم غير متساوٍ للحمل.

يتطلب التأريض مراجعة منسقة مع مهندسي الحماية. يمكن تأريض المحايد الثانوي تأريضاً مباشراً، أو عبر مقاومة، أو عبر مفاعلة، أو ترتيبه بطريقة أخرى وفقاً للوائح وأهداف الأعطال.

غالباً ما يسهل الجانب الثانوي النجمي المؤرض الحماية لأنظمة التوزيع الشائعة ذات الجهد المنخفض. ومع ذلك، يجب أن يبقى مستوى الأعطال ضمن قدرات التحمل أو الفصل للقواطع ولوحات التبديل اللاحقة.

ينبغي للمقيمين الفنيين التحقق من معايير الشبكة المحلية ومواصفات المشروع، بما في ذلك IEC وIEEE وANSI ومتطلبات المرافق وأعراف الجهد الإقليمية قبل اعتماد التصميم النهائي.

تستحق مغيرات المآخذ الاهتمام عندما يشهد المصدر الأولي تغيراً دورياً في الجهد. قد تناسب المآخذ خارج الدائرة الشبكات المستقرة، بينما قد يكون تغيير المأخذ تحت الحمل مبرراً للأنظمة الحرجة.

الهدف هو إبقاء الجهد من جانب الحمل ضمن سماحية المعدات في ظل تغير التغذية الطبيعي، وتحميل المحول المتوقع، وهبوط جهد مغذي التوزيع المتوقع بصورة معقولة.

ضع في الحسبان التوافقيات والأحمال غير الخطية وواجهات تخزين الطاقة

تتضمن أنظمة الأحمال المختلطة الحديثة بصورة متزايدة مغيرات التردد، ومعدات UPS، والمقومات، ومحطات شحن EV، وعواكس الطاقة الكهروضوئية، وأنظمة تخزين طاقة البطاريات.

يمكن لهذه الأجهزة إدخال تيارات توافقية تزيد فواقد المحول، وترفع درجة حرارة التشغيل، وتؤثر في جودة شكل موجة الجهد. وقد لا تمثل التصنيفات القياسية للمحول هذه الخدمة بالكامل.

ينتج التيار التوافقي فواقد إضافية بالتيارات الدوامية في الملفات والأجزاء الإنشائية. ويزداد التأثير مع تردد التوافقيات، لذلك قد يسبب مستوى تشوه معتدل تسخيناً كبيراً.

اطلب بيانات توافقية مقاسة للمواقع القائمة، أو نمذج التشوه المتوقع للتركيبات الجديدة. قيّم إجمالي تشوه تيار التوافقيات، ورتب التوافقيات الفردية، والحمل غير الخطي المتزامن المحتمل.

عندما تكون حصة الحمل غير الخطي كبيرة، فكر في محول مصمم لخدمة التوافقيات، مع مقاسات موصلات مناسبة، وهوامش حرارية، وتقييم K-factor أو تقييم تصميم مكافئ.

تتطلب موصلات المحايد أيضاً مراجعة. فقد تتجمع التوافقيات الثلاثية الناتجة عن الأحمال غير الخطية أحادية الطور في محايد الجانب الثانوي الموصل على شكل نجمة بدلاً من إلغاء بعضها بعضاً.

تطرح أنظمة تخزين الطاقة مسألة واجهة أخرى. إذ يحدد عاكسها كيفية تفاعل نظام البطارية كهربائياً مع شبكة توزيع التيار المتردد، وليس الجهد الاسمي للتيار المستمر للبطارية وحده.

بالنسبة للمشاريع التي تجمع بين الطاقة الاحتياطية والتخزين الشمسي وتوزيع الموقع، يمكن أن تدعمبطارية تخزين الطاقة LiFePO4 القابلة للتكديس بجهد 51.2V ترتيبات التخزين المعيارية من خلال أنظمة عاكس متوافقة.

يمكن لتصميم سعتها القابل للتكديس، ودعم اتصالات CAN وRS485، ووظائف إدارة البطارية الذكية أن تساعد المشاريع التي تتطلب تكوينات تخزين طاقة سكنية أو تجارية قابلة للتوسع.

من منظور المحول، قيّم جهد خرج العاكس، وأقصى تيار AC، والمساهمة في الأعطال، وتدفق القدرة ثنائي الاتجاه، وسلوك منع التشغيل الجزيري، والأداء التوافقي في كل وضع تشغيل.

تحقق من الممانعة وواجب الأعطال وتنظيم الجهد معاً

تعد ممانعة المحول معلمة تصميم مركزية لأنها تؤثر في كل من تيار القصر المتاح وهبوط الجهد أثناء تغير ظروف الحمل.

تؤدي الممانعة المنخفضة عموماً إلى زيادة تيار الأعطال الثانوي، ما قد يحسن عمل أجهزة الحماية، لكنه قد يتجاوز قدرات التحمل أو الفصل للمعدات الكهربائية اللاحقة.

تحد الممانعة الأعلى من تيار الأعطال، لكنها قد تفاقم تنظيم الجهد أثناء بدء المحركات أو الأحمال الصناعية سريعة التغير. وتعتمد القيمة الصحيحة على نتائج دراسة النظام.

لا تختر الممانعة من نطاق كتالوج قياسي فقط. راجع الشبكة الكهربائية كاملة، بما في ذلك مساهمة المرفق، ومساهمة المولد، وأطوال الكابلات، وترتيبات المحولات المتوازية.

ينبغي أن تحسب دراسة القصر مستويات الأعطال القصوى والدنيا عند لوحات التبديل الرئيسية، ومراكز التحكم بالمحركات، ولوحات التوزيع، ونقاط توصيل المعدات الرئيسية.

يؤكد تيار الأعطال الأقصى قدرة المعدات على التحمل. ويساعد تيار الأعطال الأدنى في التحقق من قدرة أجهزة الحماية على اكتشاف الأعطال وفصلها خلال أزمنة التشغيل المطلوبة.

ينبغي تقييم تنظيم الجهد عند الحمل الكامل وأثناء انتقالات الأحمال الحرجة. تؤثر ممانعة المحول، ومقاومة الملفات، ومعامل القدرة، وممانعات المغذيات جميعها في الجهد المسلم.

بالنسبة للأحمال المختلطة الحساسة، قيّم الجهد عند أطراف المعدات، وليس عند أطراف الجانب الثانوي للمحول فقط. فقد تسبب المغذيات الطويلة هبوط جهد إضافياً كبيراً.

يعد التنسيق مع مهندسي الحماية ضرورياً. وينبغي أن تعكس إعدادات المرحلات، ومنحنيات القواطع، وتصنيفات المصاهر، وحماية الأعطال الأرضية، والتنسيق الانتقائي ممانعة المحول المختارة وطريقة التأريض.

تكتسب هذه الدراسات أهمية خاصة عندما تتشارك أحمال العمليات الحرجة أو معدات الرعاية الصحية أو أنظمة البيانات أو أنظمة سلامة الأرواح البنية التحتية للتوزيع مع معدات صناعية عالية الطلب.

قيّم الكفاءة والتبريد والبيئة وقيود التركيب

ينبغي أن يدعم اختيار الجهد وتصنيف المحول التشغيل الكفء عبر ملف الحمل المتوقع. تتكون فواقد المحول أساساً من فواقد قلب اللاحمل وفواقد الملفات المعتمدة على الحمل.

قد يكون للمحول ذي الحمل الخفيف فواقد ملفات منخفضة، لكنه يستهلك طاقة فواقد القلب باستمرار. ويكون للمحول المحمل فوق طاقته فواقد ملفات أعلى وإجهاد حراري أكبر.

قارن قيم الفواقد المضمونة عند نقاط تشغيل واقعية بدلاً من مقارنة سعر الشراء وحده. فقد تتجاوز تكلفة الطاقة خلال العمر التشغيلي للمحول تكلفة المعدات الأولية بشكل ملموس.

يجب أن تناسب طريقة التبريد بيئة التركيب. توفر المحولات المغمورة بالزيت أداءً متيناً للعديد من التركيبات الخارجية والصناعية، بينما قد تناسب الوحدات الجافة المواقع الداخلية الحساسة للحرائق.

يمكن أن تتطلب درجة الحرارة المحيطة والارتفاع والتهوية وترتيب الغلاف والتلوث والرطوبة والتعرض للشمس جميعها خفض التصنيف أو ميزات بناء متخصصة.

في البيئات الساحلية أو الكيميائية أو التعدينية أو شديدة الغبار، تستحق الحماية من التآكل واختيار نظام العزل اهتماماً مبكراً. وغالباً ما تحدد الظروف البيئية الموثوقية طويلة الأجل أكثر من التصنيف الاسمي.

قد تكون الضوضاء مهمة أيضاً في المباني التجارية والبنية التحتية الحضرية والمستشفيات والتركيبات المجاورة للمناطق السكنية. راجع مستويات الصوت المضمونة وفكر في الموقع والحواجز وتصميم الغلاف.

ينبغي معالجة القيود المادية قبل الشراء. أكد إمكانية وصول النقل، ونقاط الرفع، وأحمال الأساسات، والخلوصات، ومسارات الكابلات، والفصل ضد الحريق، ووصول الخدمة للصيانة المستقبلية.

بالنسبة للتركيبات المزودة بعاكسات تخزين، تأكد من وجود فصل وتهوية كافيين بين معدات AC ومعدات البطاريات ومعدات المحولات وفقاً للمعايير المعمول بها وتعليمات الشركة المصنعة.

ينبغي أن تحدد المواصفة الفنية الكاملة نسبة الجهد، وتصنيف kVA، والممانعة، ومجموعة المتجهات، والمآخذ، وفئة العزل، وطريقة التبريد، والفواقد، والمعايير، والملحقات، والاختبارات، والمتطلبات البيئية.

استخدم تقييماً فنياً منظماً قبل إصدار أمر الشراء

تجمع عملية اختيار المحول القابلة للدفاع بين الدراسات الكهربائية وبيانات المعدات. ولا ينبغي أن تعتمد فقط على التصنيف الذي يوصي به المورد أو التكوين القياسي لمشروع سابق.

ابدأ بجدول أحمال ومخطط أحادي الخط تم التحقق منهما. ثم أكد ظروف المرفق، واحتياجات الجهد الثانوي، والطلب الأقصى، وافتراضات النمو، ومتطلبات بدء المحركات، ومصادر التوافقيات.

بعد ذلك، نفذ تقييمات تدفق الأحمال، وهبوط الجهد، والقصر، وتنسيق الحماية، والتوافقيات المناسبة لتعقيد المشروع ومخاطره التشغيلية.

قارن خيارات المحولات المرشحة باستخدام الافتراضات نفسها. راجع kVA، ونسبة الجهد، والممانعة، وقيم الفواقد، وارتفاع الحرارة، والتبريد، ونطاق المآخذ، ومجموعة المتجهات، والأبعاد المادية.

اطلب من الموردين تقديم نتائج الاختبارات الروتينية، وأدلة اختبارات النوع عند الحاجة، والرسومات، والفواقد المضمونة، ومعلومات ارتفاع الحرارة، وتفاصيل العزل، ووثائق الشهادات المعمول بها.

ينبغي أن تكون جودة التصنيع جزءاً من التقييم. إذ تؤثر جودة لف الملفات، وبناء القلب، ومعالجة العزل، ومعالجة الزيت، والانضباط في الاختبارات، وضوابط الجودة في الأداء الميداني طويل الأجل.

بالنسبة للمشاريع الدولية، أكد أن المعدات تفي بمعايير بلد المقصد، ومتطلبات واجهة المرفق، وقيود الشحن، وتوقعات الصيانة المحلية قبل اعتماد التصميم.

تدعم شركة Jinshida Electric Power Technology Co., Ltd. تطبيقات النقل والتوزيع من خلال التصنيع الموجه هندسياً وإدارة الجودة وحلول معدات الطاقة للمشاريع العالمية.

يساعد التواصل الفني المبكر على مواءمة تكوين المحول مع ظروف الشبكة والعمليات الصناعية وتكامل الطاقة المتجددة ومتطلبات البنية التحتية وأهداف موثوقية المشروع.

لذلك، فإن أفضل محول توزيع ثلاثي الطور ليس ببساطة أكبر وحدة متاحة. بل هو الوحدة التي يتوافق جهدها وسعتها وممانعتها وتوافقها مع الحماية وفواقدها مع نظام التشغيل الفعلي.

الخلاصة: اجعل اختيار الجهد قراراً للنظام

ينبغي أن يبدأ اختيار جهد محول توزيع ثلاثي الطور للأحمال المختلطة بالنظام الكهربائي الفعلي، وليس بتصنيف عام على لوحة البيانات أو كتالوج معدات منفصل.

ينبغي للمقيمين الفنيين إعطاء الأولوية لتوافق التغذية، واحتياجات الجهد الثانوي، وتنوع الأحمال، وأداء بدء المحركات، والأحمال غير الخطية، وواجب الأعطال، والتأريض، والكفاءة، ومتطلبات السعة المستقبلية.

عند مراجعة هذه العوامل معاً، يمكن للمحول المختار أن يوفر جهداً مستقراً، ومستويات أعطال قابلة للإدارة، وحماية محسنة للمعدات، وتكلفة طاقة أقل طوال دورة الحياة، وتشغيلاً موثوقاً طويل الأجل.

كما يقلل النهج المنضبط القائم على الدراسات من إعادة التصميم في المراحل المتأخرة، ويتجنب تكوينات المحولات غير المناسبة، ويمنح أصحاب المصلحة في المشروع أساساً فنياً واضحاً لقرارات الشراء والتشغيل.
