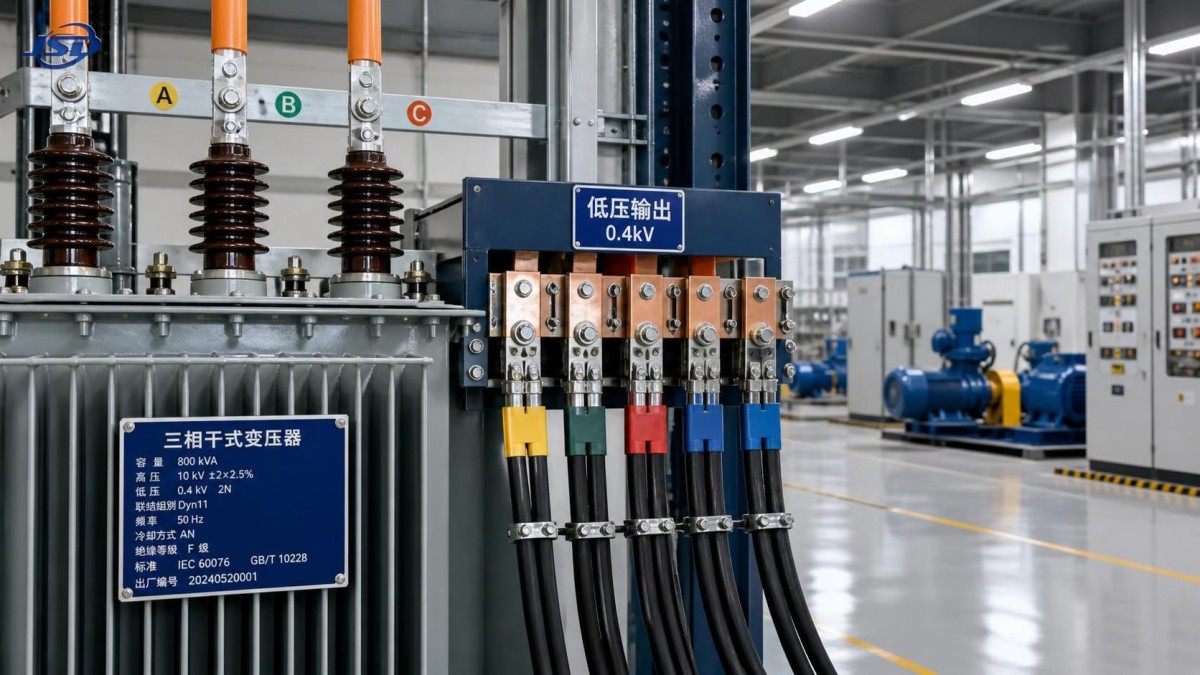

Selección de la tensión de un transformador de distribución trifásico para cargas mixtas

Seleccionar el voltaje adecuado de un transformador de distribución trifásico para cargas mixtas requiere más que hacer coincidir las clasificaciones de placa. Los evaluadores técnicos deben considerar la diversidad de carga, la tolerancia de voltaje, el impacto armónico, el crecimiento futuro de capacidad y las normas de red aplicables.

Una selección bien diseñada mejora la calidad de la energía, la eficiencia operativa, la protección de los equipos y la fiabilidad a largo plazo en aplicaciones industriales, de infraestructura, comerciales y de energías renovables con diferentes características operativas.

Comience con el perfil real de carga y voltaje de suministro

La primera decisión no es la potencia en kVA del transformador. Consiste en identificar el voltaje disponible de la red eléctrica, los voltajes secundarios requeridos, la disposición de puesta a tierra y el perfil operativo de cada carga conectada.

Las instalaciones con cargas mixtas suelen combinar motores, iluminación, equipos HVAC, rectificadores, variadores de frecuencia, máquinas de soldadura, sistemas de control y equipos electrónicos sensibles en una sola red de distribución.

Estas cargas no se comportan de la misma manera. Los motores generan corriente de arranque, las cargas no lineales producen armónicos, la iluminación puede requerir voltaje estable y los equipos de automatización pueden ser muy sensibles a las perturbaciones de voltaje.

Los evaluadores técnicos deben documentar el voltaje nominal de suministro, los límites de variación de voltaje, la secuencia de fases, la frecuencia, el nivel de cortocircuito, el método de puesta a tierra y la fiabilidad prevista del suministro antes de seleccionar un transformador de distribución trifásico.

Por ejemplo, una instalación alimentada a 11 kV puede requerir un sistema secundario de 400/230 V, mientras que otra ubicación puede utilizar una distribución primaria de 13.8 kV y secundaria de 480/277 V.

El voltaje secundario seleccionado debe ser compatible con los equipos instalados sin una conversión local excesiva. La conversión de voltaje innecesaria aumenta las pérdidas, introduce requisitos de protección adicionales y complica la planificación del mantenimiento.

Cuando las cargas mixtas incluyen maquinaria importada, los evaluadores deben verificar si el equipo requiere funcionamiento a 400 V, 415 V, 440 V, 460 V o 480 V a la frecuencia especificada.

La compatibilidad de voltaje es especialmente importante para motores y variadores. Un motor que funciona fuera de su rango de voltaje previsto puede sufrir sobrecalentamiento, reducción del par, aumento de corriente o menor vida útil del aislamiento.

Los paneles de control, controladores programables, equipos de comunicación e instrumentos generalmente tienen una tolerancia de voltaje más limitada que las cargas convencionales resistivas o de motores de inducción.

Un documento inicial práctico es un programa de cargas que muestre cada categoría de carga, kW conectados, factor de potencia, ciclo de trabajo, características de arranque, comportamiento armónico, criticidad y voltaje operativo preferido.

Utilice la demanda, la diversidad y el crecimiento de carga en lugar de solo la carga conectada

La carga conectada es útil, pero rara vez representa la demanda operativa continua del transformador. Dimensionar únicamente a partir de la potencia total instalada puede generar costes de capital innecesarios y baja eficiencia.

El factor de demanda refleja qué parte de la carga conectada funciona simultáneamente. El factor de diversidad reconoce que los picos de demanda individuales suelen producirse en distintos momentos dentro de una instalación.

Los evaluadores deben obtener datos operativos siempre que sea posible. La demanda histórica por intervalos, los programas de producción, la carga estacional y los planes de expansión futura proporcionan una base más sólida que las suposiciones por sí solas.

Para proyectos nuevos, calcule varios escenarios: producción normal, producción máxima, condiciones de arranque, operación de emergencia y expansión planificada. El transformador debe cumplir los requisitos continuos y de corta duración pertinentes.

Los sitios con gran cantidad de motores requieren especial atención porque la corriente de arranque puede ser varias veces la corriente a plena carga. El riesgo principal suele ser la caída de voltaje más que la capacidad térmica del transformador por sí sola.

Un transformador puede tener kVA suficientes para el funcionamiento normal, pero aun así producir una caída de voltaje inaceptable cuando un motor grande arranca directamente en línea.

Evalúe el arranque del motor más grande, el método de arranque, la impedancia de la red, la impedancia del transformador y las cargas que funcionan simultáneamente. Los arrancadores suaves y los variadores de frecuencia pueden cambiar sustancialmente el resultado.

Para soldadura intermitente, grúas, prensas y cargas fluctuantes similares, examine el ciclo de trabajo y la corriente máxima. La carga térmica puede seguir siendo aceptable mientras que el parpadeo o la fluctuación de voltaje se vuelven problemáticos.

La capacidad futura debe considerarse explícitamente. Normalmente es apropiado prever un margen moderado de crecimiento, pero un sobredimensionamiento excesivo puede reducir la eficiencia de carga y generar mayores pérdidas de energía en vacío.

Muchos proyectos buscan una carga normal de alrededor del 60 al 80 por ciento de la potencia nominal del transformador, aunque la cifra adecuada depende de las condiciones ambientales, los armónicos, la estrategia de redundancia y la certeza de crecimiento.

Seleccione la relación de voltaje y el grupo vectorial del transformador para el sistema de distribución

La relación de voltaje debe coincidir con el suministro de la red eléctrica y la arquitectura de distribución aguas abajo. Esto incluye el voltaje primario nominal, el voltaje de línea secundario, la disponibilidad de neutro y los requisitos de los equipos de la instalación.

Para cargas comerciales e industriales mixtas, un secundario conectado en estrella suele ser valioso porque proporciona un punto neutro para iluminación línea-neutro, controles y circuitos auxiliares monofásicos.

Una configuración delta-estrella también puede ayudar a aislar determinados armónicos triples y crear un neutro puesto a tierra en el lado de baja tensión, según el diseño general de puesta a tierra.

Sin embargo, la selección del grupo vectorial nunca debe tratarse como una preferencia de catálogo. Afecta al desplazamiento de fase, la operación en paralelo, el comportamiento de puesta a tierra, las trayectorias de corriente de falla y la compatibilidad con equipos aguas arriba.

Cuando los transformadores operan en paralelo, la relación de voltaje, la impedancia, el grupo vectorial, la posición de tomas y la secuencia de fases deben ser compatibles. Una incompatibilidad puede causar corrientes circulantes o una distribución desigual de carga.

La puesta a tierra requiere una revisión coordinada con los ingenieros de protección. El neutro secundario puede estar sólidamente puesto a tierra, conectado a tierra mediante resistencia, conectado a tierra mediante reactancia o derivado mediante otra disposición según las normativas y los objetivos ante fallas.

Un secundario en estrella puesto a tierra a menudo simplifica la protección para sistemas comunes de distribución de baja tensión. Sin embargo, el nivel de falla debe mantenerse dentro de las capacidades de interrupción de los interruptores y cuadros eléctricos aguas abajo.

Los evaluadores técnicos deben verificar las normas locales de red y las especificaciones del proyecto, incluidas IEC, IEEE, ANSI, los requisitos de las compañías eléctricas y las convenciones regionales de voltaje antes de finalizar el diseño.

Los cambiadores de tomas merecen atención cuando el suministro primario experimenta variaciones rutinarias de voltaje. Las tomas sin carga pueden ser adecuadas para redes estables, mientras que el cambio de tomas bajo carga puede justificarse en sistemas críticos.

El objetivo es mantener el voltaje del lado de carga dentro de la tolerancia de los equipos bajo variaciones normales del suministro, la carga prevista del transformador y la caída de voltaje razonablemente previsible en los alimentadores de distribución.

Considere los armónicos, las cargas no lineales y las interfaces de almacenamiento de energía

Los sistemas modernos de cargas mixtas incluyen cada vez más variadores de frecuencia, equipos UPS, rectificadores, estaciones de carga de vehículos eléctricos, inversores fotovoltaicos y sistemas de almacenamiento de energía con baterías.

Estos dispositivos pueden introducir corrientes armónicas que aumentan las pérdidas del transformador, elevan la temperatura de funcionamiento y afectan la calidad de la forma de onda del voltaje. Las potencias nominales estándar de los transformadores pueden no representar completamente este servicio.

La corriente armónica produce pérdidas adicionales por corrientes parásitas en los devanados y componentes estructurales. El efecto aumenta con la frecuencia armónica, por lo que un valor moderado de distorsión aún puede generar un calentamiento significativo.

Solicite datos medidos de armónicos para instalaciones existentes o modele la distorsión esperada para nuevas instalaciones. Evalúe la distorsión armónica total de corriente, los órdenes armónicos individuales y la probable carga no lineal simultánea.

Cuando la proporción de carga no lineal sea considerable, considere un transformador diseñado para servicio armónico, con dimensionamiento adecuado de conductores, márgenes térmicos y evaluación de diseño con factor K o equivalente.

Los conductores neutros también requieren revisión. Los armónicos triples procedentes de cargas no lineales monofásicas pueden sumarse en el neutro de un secundario conectado en estrella en lugar de cancelarse entre sí.

Los sistemas de almacenamiento de energía plantean otra cuestión de interfaz. Su inversor determina cómo interactúa eléctricamente el sistema de baterías con la red de distribución de CA, y no solo el voltaje nominal de CC de la batería.

Para proyectos que combinan energía de respaldo, almacenamiento solar y distribución en el sitio, laBatería de almacenamiento de energía LiFePO4 apilable de 51.2V puede respaldar configuraciones de almacenamiento modulares mediante sistemas de inversores compatibles.

Su diseño de capacidad apilable, la compatibilidad con comunicaciones CAN y RS485, y sus funciones inteligentes de gestión de baterías pueden ayudar a proyectos que requieren configuraciones escalables de almacenamiento de energía residencial o comercial.

Desde la perspectiva del transformador, evalúe el voltaje de salida del inversor, la corriente máxima de CA, la contribución a fallas, el flujo de potencia bidireccional, el comportamiento antiisla y el desempeño armónico en cada modo de operación.

Verifique conjuntamente la impedancia, el nivel de falla y la regulación de voltaje

La impedancia del transformador es un parámetro de diseño central porque influye tanto en la corriente de cortocircuito disponible como en la caída de voltaje durante condiciones de carga cambiantes.

Una menor impedancia generalmente aumenta la corriente de falla secundaria, lo cual puede mejorar el funcionamiento de los dispositivos de protección, pero puede exceder las capacidades de soportación o interrupción de los equipos eléctricos aguas abajo.

Una mayor impedancia limita la corriente de falla, pero puede empeorar la regulación de voltaje durante arranques de motores o cargas industriales que cambian rápidamente. El valor correcto depende de los resultados del estudio del sistema.

No seleccione la impedancia únicamente a partir de un rango estándar de catálogo. Revise toda la red eléctrica, incluida la contribución de la red, la contribución del generador, las longitudes de cable y las configuraciones de transformadores en paralelo.

Un estudio de cortocircuito debe calcular los niveles máximos y mínimos de falla en cuadros eléctricos principales, centros de control de motores, cuadros de distribución y puntos de conexión de equipos principales.

La corriente máxima de falla confirma la capacidad de soportación de los equipos. La corriente mínima de falla ayuda a verificar que los dispositivos de protección puedan detectar y despejar las fallas dentro de los tiempos de operación requeridos.

La regulación de voltaje debe evaluarse a plena carga y durante transiciones críticas de carga. La impedancia del transformador, la resistencia de los devanados, el factor de potencia y las impedancias de los alimentadores influyen en el voltaje suministrado.

Para cargas mixtas sensibles, evalúe el voltaje en los terminales de los equipos, no solo en los terminales secundarios del transformador. Los alimentadores largos pueden generar una caída de voltaje adicional considerable.

La coordinación con los ingenieros de protección es esencial. Los ajustes de relés, las curvas de interruptores, las capacidades nominales de fusibles, la protección contra fallas a tierra y la coordinación selectiva deben reflejar la impedancia y el método de puesta a tierra seleccionados para el transformador.

Estos estudios son particularmente importantes cuando cargas de procesos críticos, equipos sanitarios, sistemas de datos o sistemas de seguridad vital comparten infraestructura de distribución con equipos industriales de alta demanda.

Evalúe la eficiencia, la refrigeración, el entorno y las restricciones de instalación

La selección de voltaje y la potencia nominal del transformador deben respaldar una operación eficiente en todo el perfil de carga previsto. Las pérdidas del transformador consisten principalmente en pérdidas en vacío del núcleo y pérdidas en los devanados dependientes de la carga.

Un transformador con carga ligera puede tener bajas pérdidas en los devanados, pero aun así consumir energía continua por pérdidas en el núcleo. Un transformador sobrecargado presenta mayores pérdidas en los devanados y mayor estrés térmico.

Compare los valores de pérdidas garantizados en puntos de operación realistas en lugar de comparar solo el precio de compra. El coste de energía durante la vida útil del transformador puede superar sustancialmente el coste inicial del equipo.

El método de refrigeración debe ser adecuado para el entorno de instalación. Los transformadores sumergidos en aceite ofrecen un rendimiento robusto para muchas instalaciones exteriores e industriales, mientras que las unidades de tipo seco pueden ser adecuadas para ubicaciones interiores sensibles al fuego.

La temperatura ambiente, la altitud, la ventilación, la disposición del envolvente, la contaminación, la humedad y la exposición solar pueden requerir reducción de capacidad o características de construcción especializadas.

En entornos costeros, químicos, mineros o con mucho polvo, la protección contra la corrosión y la selección del sistema de aislamiento merecen atención temprana. Las condiciones ambientales suelen determinar la fiabilidad a largo plazo más que la potencia nominal.

El ruido también puede ser importante en edificios comerciales, infraestructura urbana, hospitales e instalaciones cercanas a zonas residenciales. Revise los niveles sonoros garantizados y considere la ubicación, las barreras y el diseño del envolvente.

Las restricciones físicas deben abordarse antes de la adquisición. Confirme el acceso para transporte, los puntos de elevación, las cargas de cimentación, los espacios libres, el tendido de cables, la separación contra incendios y el acceso de servicio para mantenimiento futuro.

Para instalaciones con inversores de almacenamiento, garantice una separación y ventilación adecuadas entre los equipos de CA, los equipos de baterías y los equipos de transformador de acuerdo con los códigos aplicables y las instrucciones del fabricante.

Una especificación técnica completa debe indicar la relación de voltaje, la potencia nominal en kVA, la impedancia, el grupo vectorial, las tomas, la clase de aislamiento, el método de refrigeración, las pérdidas, las normas, los accesorios, los ensayos y los requisitos ambientales.

Utilice una evaluación técnica estructurada antes de emitir la orden de compra

Un proceso sólido de selección de transformadores combina estudios eléctricos con datos de equipos. No debe basarse únicamente en la potencia recomendada por un proveedor ni en la configuración estándar de un proyecto anterior.

Comience con un programa de cargas verificado y un diagrama unifilar. Luego confirme las condiciones de la red, las necesidades de voltaje secundario, la demanda máxima, las hipótesis de crecimiento, los requisitos de arranque de motores y las fuentes de armónicos.

A continuación, realice evaluaciones de flujo de carga, caída de voltaje, cortocircuito, coordinación de protecciones y armónicos adecuadas para la complejidad y el riesgo operativo del proyecto.

Compare las opciones de transformador candidatas utilizando los mismos supuestos. Revise los kVA, la relación de voltaje, la impedancia, los valores de pérdidas, el aumento de temperatura, la refrigeración, el rango de tomas, el grupo vectorial y las dimensiones físicas.

Solicite a los proveedores que proporcionen resultados de ensayos de rutina, evidencia de ensayos de tipo cuando se requiera, planos, pérdidas garantizadas, información sobre aumento de temperatura, detalles de aislamiento y documentación de certificación aplicable.

La calidad de fabricación debe formar parte de la evaluación. La calidad de fabricación de los devanados, la construcción del núcleo, el procesamiento del aislamiento, el tratamiento del aceite, la disciplina de ensayos y los controles de calidad afectan el rendimiento a largo plazo en campo.

Para proyectos internacionales, confirme que el equipo cumple las normas del país de destino, los requisitos de interfaz con la red eléctrica, las restricciones de envío y las expectativas locales de mantenimiento antes de aprobar el diseño.

Jinshida Electric Power Technology Co., Ltd. respalda aplicaciones de transmisión y distribución mediante fabricación orientada a la ingeniería, gestión de calidad y soluciones de equipos eléctricos para proyectos globales.

La comunicación técnica temprana ayuda a alinear la configuración del transformador con las condiciones de la red, los procesos industriales, la integración de energías renovables, los requisitos de infraestructura y los objetivos de fiabilidad del proyecto.

Por lo tanto, el mejor transformador de distribución trifásico no es simplemente la unidad disponible de mayor tamaño. Es la unidad cuyo voltaje, capacidad, impedancia, compatibilidad de protección y pérdidas se ajustan al sistema operativo real.

Conclusión: convierta la selección de voltaje en una decisión de sistema

La selección del voltaje de un transformador de distribución trifásico para cargas mixtas debe comenzar con el sistema eléctrico real, no con una clasificación genérica de placa ni con un catálogo de equipos aislado.

Los evaluadores técnicos deben priorizar la compatibilidad del suministro, las necesidades de voltaje secundario, la diversidad de carga, el rendimiento de arranque de motores, la carga no lineal, el nivel de falla, la puesta a tierra, la eficiencia y los requisitos de capacidad futura.

Cuando estos factores se revisan conjuntamente, el transformador seleccionado puede proporcionar voltaje estable, niveles de falla manejables, mejor protección de los equipos, menor coste energético durante el ciclo de vida y una operación fiable a largo plazo.

Un enfoque disciplinado basado en estudios también reduce los rediseños en etapas tardías, evita configuraciones de transformador inadecuadas y proporciona a las partes interesadas del proyecto una base técnica clara para las decisiones de adquisición y operación.
