Трансформаторы SBH15 с аморфным сплавом: номинальные параметры, предельные потери и проверка спецификаций

Трансформаторы из аморфного сплава SBH15: номинальные параметры, предельные потери и проверка спецификации

Для команд контроля качества и безопасности спецификация трансформатора из аморфного сплава SBH15 — это не просто выбор требуемой номинальной мощности в кВА. Паспортная мощность важна, однако она не показывает, будет ли агрегат соответствовать требованиям по потерям, выдерживать фактическое напряжение системы, сохранять тепловую стабильность в эксплуатации или поставляться с протоколами испытаний, соответствующими утвержденной спецификации.

Это особенно актуально для распределительных проектов, в которых трансформаторы непрерывно работают при относительно малой или средней нагрузке. При таком режиме потери холостого хода могут влиять на энергопотребление в течение срока службы сильнее, чем предполагают многие закупочные группы. Сердечник из аморфного сплава предназначен для снижения этих потерь, однако заявленное преимущество всегда следует проверять по согласованной номинальной мощности, графику потерь, производственным допускам и испытательной документации, а не предполагать его исключительно на основании обозначения модели.

Трансформатор из аморфного сплава SBH15 обычно представляет собой масляный распределительный трансформатор с сердечником из аморфного металла. Точные конфигурации могут различаться в зависимости от рынка, спецификации заказчика, класса напряжения, системы охлаждения, диапазона ответвлений и применимого стандарта. Практическая задача заключается в преобразовании требований проекта в контролируемый контрольный перечень до начала производства, а не в попытках устранить недостающие сведения при заводской приемке.

Начните с номинальных параметров, определяющих режим работы

Мощность следует рассматривать вместе с условиями установки. Трансформатор, рассчитанный на определенную полную мощность, может быть приемлем на бумаге, но плохо подходить для объекта с высокой температурой окружающей среды, ограниченной вентиляцией, нагрузками, создающими гармоники, повторяющимися перегрузками или нестандартной высотой над уровнем моря. Группам качества следует уточнить, каким образом определен номинал: для непрерывного режима, сезонной нагрузки, аварийной нагрузки или на основе допущения сетевого планирования. Эти условия не являются взаимозаменяемыми.

Основные паспортные параметры обычно требуют прямой сверки с заказом на поставку и утвержденными чертежами:

• номинальная мощность и метод охлаждения;
• номинальные напряжения высокой и низкой стороны;
• частота системы, обычно 50 Hz или 60 Hz согласно спецификации;
• группа соединения и сдвиг фаз;
• тип переключателя ответвлений, положения ответвлений и диапазон регулирования напряжения;
• сопротивление короткого замыкания и допустимое отклонение;
• уровень изоляции, включая требования к выдерживаемому напряжению промышленной частоты и импульсному выдерживаемому напряжению, где применимо;
• пределы превышения температуры, допущения по температуре окружающей среды и тепловой класс изоляции.

Сопротивление короткого замыкания часто рассматривается как второстепенный параметр, однако оно влияет на ток короткого замыкания, регулирование напряжения, параллельную работу и координацию защиты. Значение, существенно отличающееся от использованного в расчете сети, может изменить требуемые характеристики нижестоящих выключателей или сделать два внешне сходных трансформатора непригодными для параллельной работы. Его следует подтверждать по результатам приемо-сдаточных испытаний, а не копировать из каталога.

Коэффициент трансформации и схема ответвлений заслуживают такого же внимания. Для объекта с устойчиво повышенным входным напряжением может потребоваться иная настройка ответвления, чем для объекта с длинными линиями низкого напряжения и значительным падением напряжения. Подтвердите, выполняется ли переключение ответвлений без возбуждения или под нагрузкой, кто уполномочен его осуществлять и какая процедура блокировки применяется. Переключатель ответвлений без возбуждения нельзя эксплуатировать при поданном напряжении.

Предельные потери: сравнивайте сопоставимые показатели

Основной причиной выбора технологии аморфного сплава обычно являются более низкие потери холостого хода. Обычная зерноориентированная электротехническая сталь и аморфный металл обладают различными магнитными свойствами. Аморфный сердечник способен снизить потери на намагничивание, но он также физически более чувствителен в процессе изготовления и транспортировки. Зажим сердечника, контроль отжига, сборка обмоток и механическая защита влияют на конечный результат.

При оценке потерь следует отделять потери холостого хода от потерь нагрузки. Потери холостого хода присутствуют всегда, когда трансформатор находится под напряжением. Потери нагрузки возрастают с током и включают потери в сопротивлении обмоток, а также дополнительные потери, вызванные потоками рассеяния. Поэтому выбирать агрегат только из-за низкого значения потерь холостого хода вводит в заблуждение, если ожидаемая нагрузка высока, а показатель потерь нагрузки неконкурентоспособен.

Надлежащая спецификация определяет гарантированные максимальные потери при установленном номинальном напряжении, частоте, положении ответвления, базовой температуре и методе испытаний. Эти условия важны. Потери нагрузки обычно приводятся к установленной базовой температуре, тогда как потери холостого хода следует оценивать при указанном режиме возбуждения. Если один поставщик представляет значения при другой температуре или ином базовом напряжении, сравнение недействительно, пока показатели не будут нормализованы в соответствии с применимым стандартом или согласованной процедурой испытаний.

На целевом рынке могут действовать национальные требования к энергоэффективности, а проектная документация может устанавливать более строгие пределы, чем минимальный законодательный порог. Стандарты и их редакции могут меняться, поэтому в закупочном документе следует указывать применимую редакцию, а не полагаться на общее заявление вроде «последний стандарт». В международных проектах IEC 60076 часто используется как серия технических справочных стандартов, однако местные сетевые нормы, правила энергоэффективности и спецификации энергоснабжающих организаций могут устанавливать дополнительные требования.

Следует также учитывать практическую особенность: низкие потери не отменяют требований к уровню шума. Сердечники из аморфного сплава могут иметь иные характеристики магнитострикции и требовать тщательного проектирования для контроля слышимого шума. Если трансформатор расположен рядом с жилыми домами, школами, больницами или офисами, запросите договорной уровень шума и условия его измерения. Заявленного значения в децибелах без указания расстояния, фоновых условий, а также условий нагрузки или возбуждения недостаточно для планирования приемки.

Изоляция, превышение температуры и запасы безопасности

Отказы трансформаторов редко объясняются одним паспортным показателем. Состояние изоляции зависит от тепловой нагрузки, влажности, состояния масла, электрических переходных процессов, качества изготовления, а также способа подключения и защиты агрегата. Для масляного распределительного трансформатора проверка должна охватывать систему изоляции обмоток, требования к качеству масла, конструкцию уплотнения, состояние вводов, точки заземления и устройства сброса давления при их наличии.

Пределы превышения температуры должны быть увязаны с заявленным способом охлаждения и максимальными условиями окружающей среды. Соответствующее требованиям заводское испытание на превышение температуры не доказывает автоматически удовлетворительную работу на объекте, если трансформатор будет размещен в закрытом киоске, плохо вентилируемой подстанции или на промышленной площадке с высокой температурой. Изучите монтажный чертеж на раннем этапе. Зазоры, движение воздуха, схемы ввода кабелей, противопожарное разделение, удержание масла и доступ для технического обслуживания — это вопросы безопасности, а не детали строительных работ, которые можно решить позднее.

Требования к электрической прочности изоляции должны соответствовать среде перенапряжений системы. Воздействие молний, конфигурация кабельной сети, коммутационные операции и принципы организации вышестоящей защиты могут влиять на требуемую координацию изоляции. Разумно запросить подтверждение соответствующих диэлектрических испытаний, однако не следует полагать, что один класс напряжения имеет единый универсальный набор выдерживаемых значений для всех применений. Определяющим должен быть утвержденный технический график.

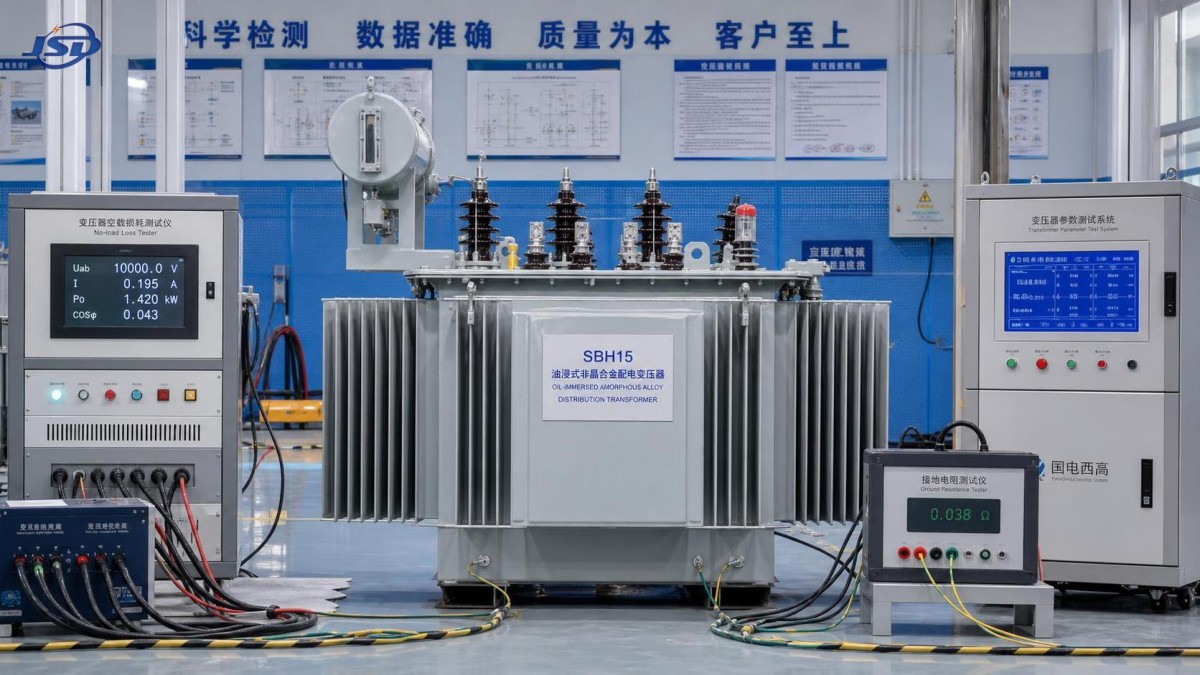

Что проверять в документах заводской приемки

Надежный процесс заводской приемки — это не просто день проведения испытаний в присутствии представителя заказчика. Он начинается с контроля документации. Утвержденный изготовителем чертеж общего расположения, паспортная спецификация, схема соединений, схема расположения вводов, гарантия по потерям и план испытаний должны использовать один и тот же уровень редакции. Небольшие расхождения, например измененный диапазон ответвлений или другая группа соединения, могут стать дорогостоящими, когда кабели и распределительное оборудование уже смонтированы.

Протоколы приемо-сдаточных испытаний, как правило, должны подтверждать согласованные коэффициент трансформации, сопротивление обмоток, группу соединения, сопротивление короткого замыкания, ток и потери холостого хода, потери нагрузки, а также диэлектрические характеристики, требуемые применимым стандартом. Если запрашиваются специальные испытания, типовые испытания или испытания, предусмотренные конкретным проектом, определите их до окончательного оформления коммерческого заказа. Запрос, сделанный после изготовления трансформатора, может потребовать дополнительного времени, другой испытательной установки либо оказаться невыполнимым без перепроектирования.

Сопоставляйте фактические измеренные значения с гарантированными значениями и допустимыми отклонениями. Проверка должна включать прослеживаемость приборов, испытательные соединения, записи температуры окружающей среды или масла, если это применимо, и любые поправки, использованные в отчете. Сертификат испытаний, который лишь указывает «пройдено», менее надежен, чем протокол, позволяющий инженеру независимо проверить результат.

Визуальный осмотр остается полезным. Проверьте наличие утечек масла, повреждений окраски, неполных маркировок заземления, ослабленных креплений выводов, нечеткой маркировки точек подъема, недостаточных транспортировочных распорок и несоответствия серийных номеров на баке, в отчете об испытаниях и упаковочном листе. Сердечники из аморфного сплава требуют особой осторожности при транспортировке, поскольку сильные удары могут повлиять на механическую устойчивость и потенциально изменить шумовые характеристики или показатели потерь. Инструкции по отгрузке следует рассматривать как часть плана качества.

Интерфейсы защиты следует рассматривать как единую систему

Трансформатор нельзя оценивать изолированно от его схемы защиты. Подтвердите вышестоящие и нижестоящие защитные устройства, допущения по уровню короткого замыкания, ограничители перенапряжений, где требуется, схему заземления нейтрали и номинальные параметры связанных кабелей и распределительного оборудования. Настройки защиты должны учитывать фактическое сопротивление трансформатора и характеристики пускового тока. Чрезмерно чувствительные настройки могут вызывать ложные срабатывания; слишком медленные настройки могут допустить повреждающее тепловое воздействие или воздействие при аварии.

Резервная генерация создает еще одну точку координации. На объектах, где требуется непрерывность электроснабжения, например в больницах, гостиницах, на станциях связи, в школах или жилых комплексах, трансформатор может работать совместно с аварийным генератором и оборудованием автоматического переключения. Серия дизель-генераторных установок в шумозащитном кожухе предлагается с основной мощностью от 50kVA–500kVA и резервной мощностью от 55kVA–550kVA, с опциональными ATS и дистанционным мониторингом. Для проверки качества важна не маркировка продукции, а то, согласованы ли напряжение генератора, частота, схема нейтрали, способность обеспечивать ток короткого замыкания, последовательность переключения и настройки защиты трансформатора как единая установка.

Генератор с атмосферостойким кожухом IP54 и малошумной конструкцией может подходить для наружной резервной установки, однако его эксплуатационные пределы все равно необходимо проверить с учетом температуры на объекте, высоты над уровнем моря, автономности по топливу, доступа для технического обслуживания и местных ограничений по шуму. Та же дисциплина, которая применяется к номинальным параметрам трансформатора, должна применяться ко всей цепи резервного электроснабжения.

Вопросы, позволяющие заранее выявить слабые спецификации

До выпуска в производство несколько прямых вопросов могут предотвратить большинство устранимых споров: Какой стандарт и какая редакция определяют проектирование и испытания? Являются ли показатели потерь гарантированными максимальными или типовыми значениями? При какой температуре и условиях возбуждения они указаны? Каково подтвержденное отклонение сопротивления короткого замыкания? Какие диэлектрические испытания являются приемо-сдаточными, а какие дополнительными? Как паспортные данные, чертежи, сертификаты испытаний и отгрузочная документация будут связаны с одним серийным номером?

Изготовители с налаженными процессами проектирования, производства и контроля качества обычно способны давать последовательные ответы на эти вопросы. Jinshida Electric Power Technology Co., Ltd. специализируется на оборудовании для передачи и распределения электроэнергии, применяемом в строительстве электросетей, промышленном производстве, новой энергетике и инфраструктурных проектах. На практике полезным показателем такой способности является прослеживаемость: остаются ли технические требования под контролем от анализа проекта до производства, испытаний, поставки и поддержки на объекте.

Таким образом, наилучшая спецификация трансформатора из аморфного сплава SBH15 — не самая длинная. Это та спецификация, которая четко определяет режим работы, устанавливает требования к потерям и изоляции на единой основе, определяет применимые испытания и связывает трансформатор с окружающими его условиями защиты и эксплуатации. Если эти вопросы решены до изготовления, приемка становится технической проверкой, а не переговорами о том, что должен был включать заказ.
