Transformadores de aleación amorfa SBH15: valores nominales, límites de pérdidas y verificaciones de especificaciones

Transformadores de aleación amorfa SBH15: potencias nominales, límites de pérdidas y verificaciones de especificaciones

Para los equipos de control de calidad y seguridad, especificar un transformador de aleación amorfa SBH15 no consiste simplemente en seleccionar la potencia nominal correcta en kVA. La capacidad de placa es importante, pero no indica si la unidad cumplirá los requisitos de pérdidas, soportará la tensión real del sistema, mantendrá la estabilidad térmica durante el servicio o llegará con registros de pruebas que coincidan con la especificación aprobada.

Esto es especialmente relevante en proyectos de distribución donde los transformadores funcionan continuamente con una carga relativamente ligera o moderada. En este patrón de operación, las pérdidas en vacío pueden influir en el consumo energético durante la vida útil más de lo que muchos equipos de compra esperan. Un núcleo de aleación amorfa está destinado a reducir dichas pérdidas, pero la ventaja declarada siempre debe verificarse con respecto a la potencia acordada, el programa de pérdidas, las tolerancias de fabricación y la documentación de pruebas, y no asumirse únicamente a partir de la designación del modelo.

Un transformador de aleación amorfa SBH15 se asocia generalmente con un transformador de distribución sumergido en aceite que utiliza un núcleo de metal amorfo. Las configuraciones exactas pueden variar según el mercado, las especificaciones del cliente, la clase de tensión, el sistema de refrigeración, el rango de tomas y la norma aplicable. La tarea práctica consiste en convertir los requisitos del proyecto en una lista de inspección controlada antes de que comience la producción, en lugar de intentar resolver detalles faltantes durante la aceptación en fábrica.

Comience con las características nominales que definen el servicio

La capacidad debe revisarse junto con el perfil de instalación. Un transformador con una determinada potencia aparente nominal puede ser aceptable sobre el papel, pero poco adecuado para un sitio con alta temperatura ambiente, ventilación restringida, cargas generadoras de armónicos, sobrecargas repetidas o una altitud inusual. Los equipos de calidad deben preguntar cómo se determinó la potencia nominal: servicio continuo, carga estacional, carga de emergencia o una hipótesis de planificación de red. Estas condiciones no son intercambiables.

Los elementos principales de la placa de características normalmente merecen una verificación directa con la orden de compra y los planos aprobados:

• potencia nominal y método de refrigeración;
• tensiones nominales de alta y baja tensión;
• frecuencia del sistema, normalmente 50 Hz o 60 Hz según se especifique;
• grupo vectorial y desplazamiento de fase;
• tipo de cambiador de tomas, posiciones de toma y rango de ajuste de tensión;
• impedancia de cortocircuito y su tolerancia permitida;
• nivel de aislamiento, incluidos los requisitos de soportabilidad a frecuencia industrial y a impulso cuando corresponda;
• límites de elevación de temperatura, supuestos de temperatura ambiente y clase térmica del aislamiento.

La impedancia de cortocircuito suele tratarse como una partida menor; sin embargo, afecta a la corriente de falla, la regulación de tensión, el funcionamiento en paralelo y la coordinación de protecciones. Un valor que difiera sustancialmente del estudio de red puede modificar las exigencias de los interruptores aguas abajo o hacer que dos transformadores similares no sean adecuados para el servicio en paralelo. Debe verificarse a partir de los resultados de pruebas de rutina, no copiarse de una página de catálogo.

La relación de transformación y la disposición de tomas merecen la misma atención. Un sitio con una tensión de entrada persistentemente alta puede requerir un ajuste de toma distinto al de un sitio con alimentadores de baja tensión largos y una caída de tensión considerable. Confirme si las tomas son sin carga o bajo carga, quién está autorizado a modificarlas y qué procedimiento de bloqueo se aplica. Un cambiador de tomas sin carga no debe accionarse mientras esté energizado.

Límites de pérdidas: compare equivalentes

La razón principal para elegir tecnología de aleación amorfa suele ser una menor pérdida en vacío. El acero eléctrico de grano orientado convencional y el metal amorfo no se comportan magnéticamente de la misma manera. El núcleo amorfo puede reducir la pérdida por magnetización, pero también es físicamente más sensible durante la fabricación y el transporte. La sujeción del núcleo, el control del recocido, el ensamblaje de los devanados y la protección mecánica afectan al resultado final.

La evaluación de pérdidas debe separar las pérdidas en vacío de las pérdidas en carga. Las pérdidas en vacío están presentes siempre que el transformador esté energizado. Las pérdidas en carga aumentan con la corriente e incluyen las pérdidas por resistencia de los devanados, así como pérdidas adicionales causadas por el flujo de dispersión. Por lo tanto, resulta engañoso seleccionar una unidad únicamente porque presenta una cifra baja de pérdidas en vacío si la carga prevista es elevada y la cifra de pérdidas en carga no es competitiva.

Una especificación adecuada identifica las pérdidas máximas garantizadas a la tensión nominal, frecuencia, posición de toma, temperatura de referencia y método de ensayo indicados. Estas condiciones son importantes. Las pérdidas en carga se corrigen habitualmente a una temperatura de referencia determinada, mientras que las pérdidas en vacío deben evaluarse en la condición de excitación especificada. Si un proveedor presenta valores con una base de temperatura o tensión diferente, la comparación no será válida hasta que las cifras se normalicen conforme a la norma aplicable o al procedimiento de ensayo acordado.

Pueden aplicarse requisitos nacionales de eficiencia en el mercado de destino, y los documentos del proyecto pueden imponer límites más estrictos que el umbral legal mínimo. Las normas y sus ediciones pueden cambiar, por lo que el documento de adquisición debe indicar la edición aplicable en lugar de basarse en una afirmación genérica como «norma más reciente». En trabajos internacionales, IEC 60076 se utiliza con frecuencia como serie de referencia técnica, pero los códigos de red locales, las normas de eficiencia energética y las especificaciones de las compañías eléctricas pueden añadir requisitos.

También existe una realidad en campo que vale la pena señalar: las bajas pérdidas no eximen de los requisitos de ruido. Los núcleos amorfos pueden tener características de magnetostricción diferentes y requerir un diseño cuidadoso para controlar el sonido audible. Cuando un transformador se encuentra cerca de viviendas, escuelas, hospitales o espacios de oficina, solicite el nivel sonoro contractual y sus condiciones de medición. Un valor prometido en decibelios sin distancia, condiciones de fondo y condición de carga o excitación no es suficiente para la planificación de la aceptación.

Aislamiento, elevación de temperatura y márgenes de seguridad

Las fallas de transformadores rara vez se explican por un único dato de placa. La salud del aislamiento depende del estrés térmico, la humedad, el estado del aceite, los transitorios eléctricos, la calidad de fabricación y la forma en que se conecta y protege la unidad. Para un transformador de distribución sumergido en aceite, la inspección debe cubrir el sistema de aislamiento de los devanados, los requisitos de calidad del aceite, la disposición de sellado, el estado de las boquillas, los puntos de puesta a tierra y las disposiciones de alivio de presión cuando estén instaladas.

Los límites de elevación de temperatura deben vincularse al modo de refrigeración declarado y a las condiciones máximas de temperatura ambiente. Una prueba de elevación de temperatura conforme realizada en fábrica no demuestra automáticamente un funcionamiento satisfactorio en campo si el transformador se instalará en un quiosco cerrado, una subestación con ventilación deficiente o un patio industrial de alta temperatura. Revise el plano de instalación con anticipación. Las separaciones, el movimiento de aire, las disposiciones de entrada de cables, la separación contra incendios, la contención de aceite y el acceso para mantenimiento son elementos de seguridad, no detalles de obra civil que deban decidirse posteriormente.

Los requisitos de soportabilidad dieléctrica deben coincidir con el entorno de sobretensiones del sistema. La exposición a rayos, la configuración de la red de cables, las operaciones de maniobra y la filosofía de protección aguas arriba pueden afectar la coordinación de aislamiento requerida. Es razonable solicitar confirmación de las pruebas dieléctricas pertinentes, pero no suponga que una clase de tensión tiene un conjunto universal de valores de soportabilidad para todas las aplicaciones. Debe prevalecer el programa técnico aprobado.

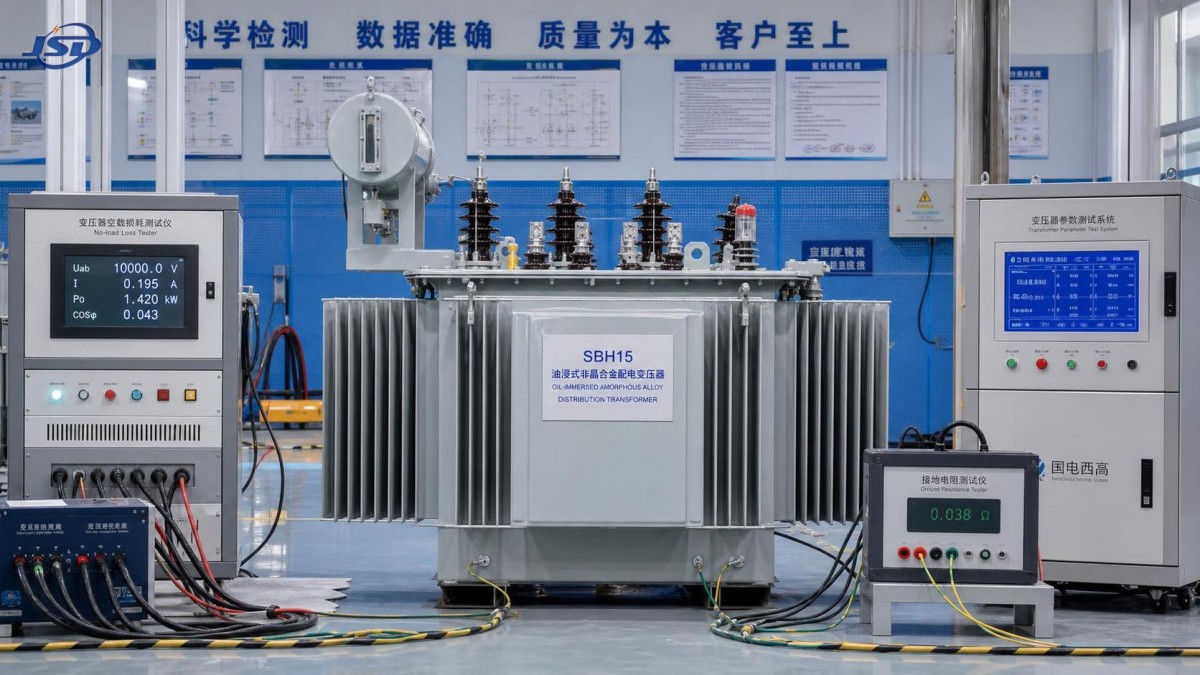

Qué verificar en el expediente de aceptación en fábrica

Un proceso creíble de aceptación en fábrica no consiste únicamente en un día de pruebas presenciadas. Comienza con el control documental. El plano de disposición general aprobado por el fabricante, el programa de placa de características, el diagrama de cableado, la disposición de boquillas, la garantía de pérdidas y el plan de pruebas deben utilizar el mismo nivel de revisión. Pequeñas discrepancias, como un rango de tomas modificado o un grupo vectorial diferente, pueden resultar costosas cuando los cables y la aparamenta ya están instalados.

Los registros de pruebas de rutina generalmente deben demostrar la relación de tensión acordada, la resistencia de los devanados, el grupo vectorial, la impedancia, la corriente y pérdida en vacío, las pérdidas en carga y el rendimiento dieléctrico exigido por la norma aplicable. Cuando se soliciten pruebas especiales, pruebas de tipo o pruebas específicas del proyecto, defínalas antes de finalizar el pedido comercial. Una solicitud realizada después de construir el transformador puede requerir tiempo adicional, una configuración de prueba distinta o no ser posible sin rediseño.

Revise los valores reales medidos frente a los valores garantizados y las tolerancias permitidas. La revisión debe incluir la trazabilidad de los instrumentos, las conexiones de prueba, los registros de temperatura ambiente o del aceite cuando sean pertinentes y cualquier corrección utilizada en el informe. Un certificado de prueba que simplemente indique «aprobado» es menos sólido que un registro que permita a un ingeniero verificar el resultado de forma independiente.

La inspección visual sigue siendo útil. Busque fugas de aceite, pintura dañada, etiquetas de puesta a tierra incompletas, herrajes de terminales flojos, marcas de elevación poco claras, arriostramiento de transporte inadecuado y números de serie inconsistentes entre el tanque, el informe de pruebas y la lista de empaque. Los núcleos de aleación amorfa merecen especial cuidado durante el transporte, ya que los impactos bruscos pueden afectar la estabilidad mecánica y alterar potencialmente el rendimiento acústico o de pérdidas. Las instrucciones de envío deben tratarse como parte del plan de calidad.

Las interfaces de protección deben revisarse como un sistema

Un transformador no puede evaluarse de forma aislada de su esquema de protección. Confirme los dispositivos de protección aguas arriba y aguas abajo, las hipótesis de nivel de falla, los descargadores de sobretensión cuando se requieran, la disposición de puesta a tierra del neutro y las potencias nominales de los cables y la aparamenta asociados. Los ajustes de protección deben reflejar la impedancia real del transformador y las características de corriente de irrupción. Los ajustes excesivamente sensibles pueden provocar disparos intempestivos; los ajustes demasiado lentos pueden permitir un estrés térmico o de falla perjudicial.

La generación de respaldo crea otro punto de coordinación. En instalaciones que requieren continuidad del suministro, como hospitales, hoteles, estaciones de comunicación, escuelas o comunidades residenciales, un transformador puede funcionar junto con un generador de emergencia y equipos de transferencia automática. La gama de grupos electrógenos diésel con cabina insonorizada se ofrece desde 50kVA–500kVA de potencia principal y 55kVA–550kVA de potencia de reserva, con ATS y monitorización remota opcionales. Para una revisión de calidad, la cuestión importante no es la etiqueta del producto; es si la tensión, frecuencia, disposición del neutro, capacidad de corriente de falla, secuencia de transferencia y ajustes de protección del transformador del generador se han coordinado como una sola instalación.

Un generador con una cabina resistente a la intemperie IP54 y diseño de bajo ruido puede ser adecuado para una instalación exterior de respaldo, pero sus límites operativos aún deben verificarse con respecto a la temperatura del sitio, la altitud, la autonomía de combustible, el acceso de mantenimiento y las restricciones locales de ruido. La misma disciplina aplicada a las potencias nominales de los transformadores debe aplicarse a toda la ruta de alimentación de reserva.

Preguntas que revelan especificaciones débiles con anticipación

Antes de la autorización para fabricación, unas pocas preguntas directas pueden evitar la mayoría de las disputas evitables: ¿Qué norma y edición rigen el diseño y las pruebas? ¿Las cifras de pérdidas son valores máximos garantizados o valores típicos? ¿A qué condiciones de temperatura y excitación se declaran? ¿Cuál es la tolerancia de impedancia confirmada? ¿Qué pruebas dieléctricas son de rutina y cuáles son adicionales? ¿Cómo se vincularán los datos de placa, los planos, los certificados de prueba y los registros de envío a un número de serie?

Los fabricantes con procesos establecidos de ingeniería, producción y control de calidad suelen estar mejor capacitados para responder estas preguntas de manera coherente. Jinshida Electric Power Technology Co., Ltd. se centra en equipos de transmisión y distribución de energía para aplicaciones de construcción de redes, fabricación industrial, nuevas energías e infraestructura. En la práctica, la medida útil de esta capacidad es la trazabilidad: si los requisitos técnicos permanecen controlados desde la revisión del diseño hasta la fabricación, las pruebas, la entrega y el soporte en sitio.

Por lo tanto, la mejor especificación para un transformador de aleación amorfa SBH15 no es la más extensa. Es aquella que deja claro el servicio, define los requisitos de pérdidas y aislamiento sobre una base común, identifica las pruebas aplicables y conecta el transformador con las condiciones de protección y operación que lo rodean. Si estos puntos se resuelven antes de la fabricación, la aceptación se convierte en una verificación técnica en lugar de una negociación sobre lo que debía incluir el pedido.
