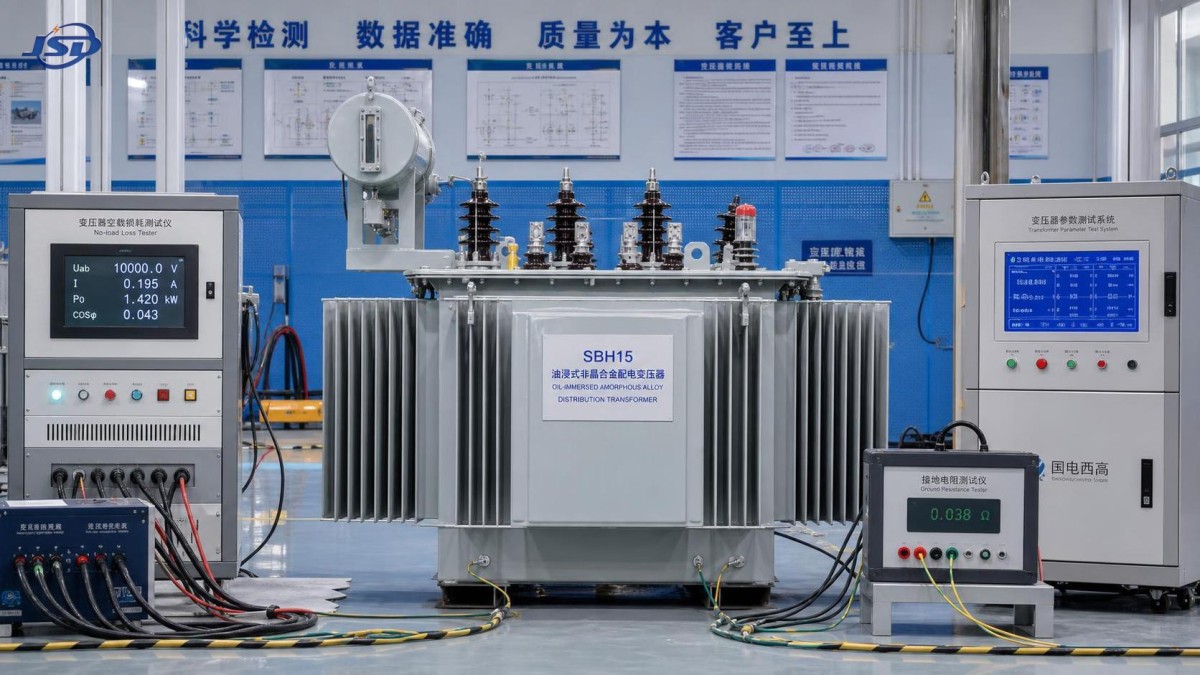

Transformateurs en alliage amorphe SBH15 : puissances nominales, limites de pertes et vérification des spécifications

Transformateurs en alliage amorphe SBH15 : puissances nominales, limites de pertes et vérification des spécifications

Pour les équipes de contrôle qualité et de sécurité, spécifier un transformateur en alliage amorphe SBH15 ne consiste pas simplement à choisir la bonne puissance en kVA. La puissance indiquée sur la plaque signalétique est importante, mais elle ne permet pas de déterminer si l'unité satisfera aux exigences de pertes, supportera la tension réelle du système, restera thermiquement stable en service ou sera livrée avec des rapports d'essais conformes aux spécifications approuvées.

Cela est particulièrement pertinent dans les projets de distribution où les transformateurs fonctionnent en continu à une charge relativement faible ou modérée. Dans ce mode de fonctionnement, les pertes à vide peuvent influencer la consommation énergétique sur la durée de vie davantage que ne l'anticipent de nombreuses équipes d'achat. Un noyau en alliage amorphe vise à réduire ces pertes, mais l'avantage revendiqué doit toujours être vérifié par rapport à la puissance convenue, au tableau des pertes, aux tolérances de fabrication et à la documentation d'essai, plutôt que d'être déduit de la seule désignation du modèle.

Un transformateur en alliage amorphe SBH15 est généralement associé à un transformateur de distribution immergé dans l'huile utilisant un noyau en métal amorphe. Les configurations exactes peuvent varier selon le marché, les spécifications du client, la classe de tension, le mode de refroidissement, la plage de prises et la norme applicable. La tâche pratique consiste à convertir les exigences du projet en une liste de contrôle d'inspection maîtrisée avant le début de la production, plutôt que d'essayer de résoudre les détails manquants lors de la réception en usine.

Commencer par les caractéristiques nominales qui définissent le service

La puissance doit être examinée conjointement avec le profil d'installation. Un transformateur conçu pour une certaine puissance apparente peut être acceptable sur le papier, mais mal adapté à un site présentant une température ambiante élevée, une ventilation limitée, des charges générant des harmoniques, des surcharges répétées ou une altitude inhabituelle. Les équipes qualité doivent demander comment la puissance a été déterminée : service continu, charge saisonnière, charge d'urgence ou hypothèse de planification du réseau. Ces conditions ne sont pas interchangeables.

Les éléments essentiels de la plaque signalétique méritent normalement une vérification directe par rapport au bon de commande et aux plans approuvés :

• puissance nominale et méthode de refroidissement ;
• tensions nominales haute tension et basse tension ;
• fréquence du système, normalement 50 Hz ou 60 Hz selon les spécifications ;
• groupe vectoriel et déphasage ;
• type de changeur de prises, positions de prises et plage de réglage de tension ;
• impédance de court-circuit et sa tolérance autorisée ;
• niveau d'isolement, y compris les exigences de tenue à fréquence industrielle et aux impulsions lorsque applicable ;
• limites d'échauffement, hypothèses de température ambiante et classe thermique d'isolement.

L'impédance de court-circuit est souvent considérée comme une caractéristique secondaire, alors qu'elle affecte le courant de défaut, la régulation de tension, le fonctionnement en parallèle et la coordination des protections. Une valeur qui diffère sensiblement de l'étude du réseau peut modifier les capacités requises des disjoncteurs en aval ou rendre deux transformateurs par ailleurs similaires impropres au fonctionnement en parallèle. Elle doit être vérifiée à partir des résultats des essais de routine, et non copiée d'une page de catalogue.

Le rapport de tension et la disposition des prises méritent la même attention. Un site présentant une tension d'arrivée durablement élevée peut nécessiter un réglage de prise différent de celui d'un site doté de longs départs basse tension avec une chute de tension importante. Confirmez si les prises sont hors tension ou en charge, qui est autorisé à les modifier et quelle procédure de consignation s'applique. Un changeur de prises hors tension ne doit pas être actionné lorsque le transformateur est sous tension.

Limites de pertes : comparer des éléments comparables

La principale raison du choix de la technologie à alliage amorphe est généralement la réduction des pertes à vide. L'acier électrique à grains orientés conventionnel et le métal amorphe ne présentent pas le même comportement magnétique. Le noyau amorphe peut réduire les pertes de magnétisation, mais il est aussi physiquement plus sensible lors de la fabrication et du transport. Le serrage du noyau, le contrôle du recuit, l'assemblage des enroulements et la protection mécanique influencent tous le résultat final.

L'évaluation des pertes doit distinguer les pertes à vide des pertes en charge. Les pertes à vide sont présentes chaque fois que le transformateur est sous tension. Les pertes en charge augmentent avec le courant et incluent les pertes par résistance des enroulements ainsi que les pertes supplémentaires causées par le flux de fuite. Il est donc trompeur de sélectionner une unité uniquement parce qu'elle présente de faibles pertes à vide si la charge prévue est élevée et que les pertes en charge ne sont pas compétitives.

Une spécification appropriée identifie les pertes maximales garanties à la tension nominale, à la fréquence, à la position de prise, à la température de référence et selon la méthode d'essai indiquées. Ces conditions sont importantes. Les pertes en charge sont couramment corrigées à une température de référence définie, tandis que les pertes à vide doivent être évaluées à la condition d'excitation spécifiée. Si un fournisseur présente des valeurs établies sur une base de température ou de tension différente, la comparaison n'est pas valable tant que les chiffres ne sont pas normalisés conformément à la norme applicable ou à la procédure d'essai convenue.

Des exigences nationales d'efficacité énergétique peuvent s'appliquer sur le marché de destination, et les documents du projet peuvent imposer des limites plus strictes que le seuil légal minimal. Les normes et leurs éditions peuvent évoluer ; le document d'approvisionnement doit donc indiquer l'édition applicable plutôt que de se fonder sur une mention générale telle que « dernière norme ». Pour les projets internationaux, la série IEC 60076 est fréquemment utilisée comme référence technique, mais les codes de réseau locaux, les règles d'efficacité énergétique et les spécifications des services publics peuvent ajouter des exigences.

Il existe également une réalité sur le terrain à noter : de faibles pertes ne dispensent pas de maîtriser le bruit. Les noyaux amorphes peuvent présenter des caractéristiques de magnétostriction différentes et nécessiter une conception soignée pour contrôler le bruit audible. Lorsqu'un transformateur se trouve à proximité de résidences, d'écoles, d'hôpitaux ou de bureaux, demandez le niveau sonore contractuel et ses conditions de mesure. Une valeur promise en décibels sans indication de distance, de conditions de bruit de fond et de condition de charge ou d'excitation ne suffit pas pour planifier la réception.

Isolement, échauffement et marges de sécurité

Les défaillances de transformateurs s'expliquent rarement par un seul chiffre de plaque signalétique. L'état de l'isolement dépend des contraintes thermiques, de l'humidité, de l'état de l'huile, des transitoires électriques, de la qualité de fabrication et de la manière dont l'unité est raccordée et protégée. Pour un transformateur de distribution immergé dans l'huile, l'inspection doit couvrir le système d'isolement des enroulements, les exigences relatives à la qualité de l'huile, la disposition d'étanchéité, l'état des traversées, les points de mise à la terre et les dispositifs de décompression lorsqu'ils sont installés.

Les limites d'échauffement doivent être liées au mode de refroidissement déclaré et aux conditions ambiantes maximales. Un essai d'échauffement conforme en usine ne prouve pas automatiquement un fonctionnement satisfaisant sur site si le transformateur est installé dans un poste compact fermé, une sous-station mal ventilée ou une cour industrielle à haute température. Examinez le plan d'installation dès le début. Les dégagements, la circulation d'air, les dispositions d'entrée des câbles, la séparation coupe-feu, la rétention d'huile et l'accès pour la maintenance sont des éléments de sécurité, et non des détails de génie civil à décider ultérieurement.

Les exigences de tenue diélectrique doivent correspondre à l'environnement de surtension du système. L'exposition à la foudre, la configuration du réseau câblé, les opérations de manœuvre et la philosophie de protection en amont peuvent tous affecter la coordination d'isolement requise. Il est raisonnable de demander confirmation des essais diélectriques pertinents, mais ne supposez pas qu'une classe de tension possède un ensemble universel de valeurs de tenue pour toutes les applications. Le programme technique approuvé doit prévaloir.

Éléments à vérifier dans le dossier de réception en usine

Un processus crédible de réception en usine ne se limite pas à une journée d'essais avec témoins. Il commence par la maîtrise documentaire. Le plan d'ensemble approuvé du fabricant, le programme de plaque signalétique, le schéma de câblage, l'implantation des traversées, la garantie de pertes et le plan d'essais doivent tous utiliser le même indice de révision. De petites divergences, telles qu'une plage de prises modifiée ou un groupe vectoriel différent, peuvent devenir coûteuses lorsque les câbles et l'appareillage sont déjà installés.

Les rapports d'essais de routine doivent généralement démontrer le rapport de tension convenu, la résistance des enroulements, le groupe vectoriel, l'impédance, le courant et les pertes à vide, les pertes en charge ainsi que les performances diélectriques requises par la norme applicable. Lorsque des essais spéciaux, essais de type ou essais spécifiques au projet sont demandés, définissez-les avant la finalisation de la commande commerciale. Une demande formulée après la fabrication du transformateur peut exiger un délai supplémentaire, une configuration d'essai différente ou ne pas être possible sans reconception.

Comparez les valeurs réellement mesurées aux valeurs garanties et aux tolérances autorisées. L'examen doit inclure la traçabilité des instruments, les raccordements d'essai, les relevés de température ambiante ou d'huile lorsqu'ils sont pertinents, ainsi que toute correction appliquée dans le rapport. Un certificat d'essai qui indique simplement « réussi » est moins solide qu'un enregistrement permettant à un ingénieur de vérifier indépendamment le résultat.

L'inspection visuelle reste utile. Recherchez les fuites d'huile, les peintures endommagées, les étiquettes de mise à la terre incomplètes, la visserie de bornes desserrée, les marquages de levage peu clairs, les calages de transport insuffisants et les numéros de série incohérents entre la cuve, le rapport d'essai et la liste de colisage. Les noyaux en alliage amorphe nécessitent une attention particulière lors de la manutention pendant le transport, car des chocs brutaux peuvent affecter leur stabilité mécanique et potentiellement modifier les performances sonores ou de pertes. Les instructions d'expédition doivent être considérées comme faisant partie du plan qualité.

Les interfaces de protection doivent être examinées comme un système

Un transformateur ne peut pas être évalué indépendamment de son schéma de protection. Confirmez les dispositifs de protection en amont et en aval, les hypothèses de niveau de défaut, les parafoudres lorsque requis, la disposition de mise à la terre du neutre et les caractéristiques des câbles et appareillages associés. Les réglages de protection doivent refléter l'impédance réelle du transformateur et ses caractéristiques de courant d'appel. Des réglages trop sensibles peuvent provoquer des déclenchements intempestifs ; des réglages trop lents peuvent permettre des contraintes thermiques ou de défaut dommageables.

La production de secours crée un autre point de coordination. Dans les installations nécessitant une continuité d'alimentation, telles que les hôpitaux, hôtels, stations de communication, écoles ou communautés résidentielles, un transformateur peut fonctionner avec un groupe électrogène de secours et un équipement de transfert automatique. La gamme degroupes électrogènes diesel silencieux avec capotage est proposée de 50kVA–500kVA en puissance principale et de 55kVA–550kVA en puissance de secours, avec ATS et surveillance à distance en option. Pour un examen qualité, la question importante n'est pas l'étiquette du produit ; il s'agit de savoir si la tension, la fréquence, la configuration du neutre, la capacité de courant de défaut, la séquence de transfert du groupe électrogène et les réglages de protection du transformateur ont été coordonnés comme une seule installation.

Un groupe électrogène doté d'un capotage résistant aux intempéries IP54 et d'une conception à faible bruit peut convenir à une installation de secours extérieure, mais ses limites de fonctionnement doivent toujours être vérifiées par rapport à la température du site, à l'altitude, à l'autonomie en carburant, à l'accès pour la maintenance et aux contraintes locales de bruit. La même rigueur appliquée aux caractéristiques nominales du transformateur doit s'appliquer à l'ensemble du chemin d'alimentation de secours.

Questions permettant de déceler rapidement les spécifications faibles

Avant l'autorisation de fabrication, quelques questions directes peuvent éviter la plupart des litiges évitables : Quelle norme et quelle édition régissent la conception et les essais ? Les chiffres de pertes sont-ils des valeurs maximales garanties ou des valeurs typiques ? À quelles conditions de température et d'excitation sont-ils indiqués ? Quelle est la tolérance d'impédance confirmée ? Quels essais diélectriques sont de routine et lesquels sont additionnels ? Comment les données de plaque signalétique, les plans, les certificats d'essai et les dossiers d'expédition seront-ils liés à un même numéro de série ?

Les fabricants disposant de processus établis d'ingénierie, de production et de contrôle qualité sont généralement mieux à même de répondre à ces questions de manière cohérente. Jinshida Electric Power Technology Co., Ltd. se concentre sur les équipements de transport et de distribution d'énergie destinés à la construction de réseaux, à la fabrication industrielle, aux nouvelles énergies et aux applications d'infrastructure. En pratique, la mesure utile de cette capacité est la traçabilité : la capacité à maintenir les exigences techniques sous contrôle depuis la revue de conception jusqu'à la fabrication, aux essais, à la livraison et à l'assistance sur site.

La meilleure spécification d'un transformateur en alliage amorphe SBH15 n'est donc pas la plus longue. C'est celle qui clarifie le service, définit les exigences de pertes et d'isolement sur une base commune, identifie les essais applicables et relie le transformateur aux conditions de protection et de fonctionnement qui l'entourent. Si ces points sont résolus avant la fabrication, la réception devient une vérification technique plutôt qu'une négociation sur ce que la commande devait inclure.
