Transformadores de Liga Amorfa SBH15: Classificações, Limites de Perdas e Verificações de Especificações

Transformadores de Liga Amorfa SBH15: Potências Nominais, Limites de Perdas e Verificações de Especificação

Para as equipas de controlo de qualidade e segurança, especificar um transformador de liga amorfa SBH15 não consiste simplesmente em selecionar a potência nominal em kVA correta. A capacidade indicada na placa de características é importante, mas não demonstra se a unidade cumprirá os requisitos de perdas, suportará a tensão real do sistema, permanecerá termicamente estável em serviço ou será fornecida com registos de ensaio correspondentes à especificação aprovada.

Isto é particularmente relevante em projetos de distribuição nos quais os transformadores funcionam continuamente com carga relativamente baixa ou moderada. Nesse padrão de funcionamento, as perdas em vazio podem influenciar o consumo de energia ao longo da vida útil mais do que muitas equipas de compras esperam. Um núcleo de liga amorfa destina-se a reduzir essas perdas, mas a vantagem alegada deve ser sempre verificada em relação à potência acordada, à tabela de perdas, às tolerâncias de fabrico e à documentação de ensaio — e não presumida apenas com base na designação do modelo.

Um transformador de liga amorfa SBH15 é geralmente associado a um transformador de distribuição imerso em óleo com núcleo de metal amorfo. As configurações exatas podem variar conforme o mercado, a especificação do cliente, a classe de tensão, o sistema de arrefecimento, a gama de tomadas e a norma aplicável. A tarefa prática consiste em converter os requisitos do projeto numa lista de verificação de inspeção controlada antes do início da produção, em vez de tentar resolver detalhes em falta durante a aceitação na fábrica.

Comece pelas características nominais que definem o serviço

A capacidade deve ser analisada juntamente com o perfil de instalação. Um transformador classificado para determinada potência aparente pode ser aceitável no papel, mas pouco adequado para um local com elevada temperatura ambiente, ventilação limitada, cargas geradoras de harmónicas, sobrecargas repetidas ou altitude incomum. As equipas de qualidade devem perguntar como foi determinada a classificação: serviço contínuo, carga sazonal, carga de emergência ou uma premissa de planeamento da rede. Estas condições não são intercambiáveis.

Os principais itens da placa de características normalmente merecem verificação direta em relação à ordem de compra e aos desenhos aprovados:

• potência nominal e método de arrefecimento;
• tensões nominais de alta tensão e baixa tensão;
• frequência do sistema, normalmente 50 Hz ou 60 Hz conforme especificado;
• grupo vetorial e deslocamento de fase;
• tipo de comutador de tomadas, posições de tomada e gama de ajuste de tensão;
• impedância de curto-circuito e respetiva tolerância permitida;
• nível de isolamento, incluindo requisitos de suportabilidade à frequência industrial e a impulso, quando aplicável;
• limites de elevação de temperatura, pressupostos de temperatura ambiente e classe térmica de isolamento.

A impedância de curto-circuito é frequentemente tratada como um item secundário, mas afeta a corrente de defeito, a regulação de tensão, o funcionamento em paralelo e a coordenação da proteção. Um valor que difira materialmente do estudo da rede pode alterar as capacidades exigidas aos disjuntores a jusante ou tornar dois transformadores, de outro modo semelhantes, inadequados para funcionamento em paralelo. Deve ser verificado pelos resultados dos ensaios de rotina, e não copiado de uma página de catálogo.

A relação de tensão e a disposição das tomadas merecem a mesma atenção. Um local com tensão de entrada persistentemente elevada pode necessitar de uma regulação de tomada diferente de um local com alimentadores de baixa tensão longos e queda de tensão substancial. Confirme se as tomadas são sem carga ou sob carga, quem está autorizado a alterá-las e qual o procedimento de bloqueio aplicável. Um comutador de tomadas sem carga não deve ser operado enquanto estiver energizado.

Limites de perdas: compare condições equivalentes

A principal razão para escolher a tecnologia de liga amorfa é normalmente a menor perda em vazio. O aço elétrico de grão orientado convencional e o metal amorfo não apresentam o mesmo comportamento magnético. O núcleo amorfo pode reduzir as perdas de magnetização, mas também é fisicamente mais sensível durante o fabrico e o transporte. A fixação do núcleo, o controlo de recozimento, a montagem dos enrolamentos e a proteção mecânica afetam todos o resultado final.

A avaliação das perdas deve separar as perdas em vazio das perdas em carga. As perdas em vazio estão presentes sempre que o transformador está energizado. As perdas em carga aumentam com a corrente e incluem as perdas por resistência dos enrolamentos, bem como perdas adicionais causadas pelo fluxo de dispersão. Por isso, é enganador selecionar uma unidade apenas por apresentar uma baixa perda em vazio se a carga prevista for elevada e o valor de perda em carga não for competitivo.

Uma especificação adequada identifica as perdas máximas garantidas à tensão nominal, frequência, posição de tomada, temperatura de referência e método de ensaio indicados. Essas condições são importantes. As perdas em carga são normalmente corrigidas para uma temperatura de referência estabelecida, enquanto as perdas em vazio devem ser avaliadas na condição de excitação especificada. Se um fornecedor apresentar valores com uma base de temperatura ou tensão diferente, a comparação não será válida até que os valores sejam normalizados de acordo com a norma aplicável ou o procedimento de ensaio acordado.

Os requisitos nacionais de eficiência podem aplicar-se no mercado de destino, e os documentos do projeto podem impor limites mais rigorosos do que o limiar legal mínimo. As normas e as suas edições podem mudar, pelo que o documento de aquisição deve indicar a edição aplicável, em vez de depender de uma declaração genérica como “norma mais recente”. Em trabalhos internacionais, a IEC 60076 é frequentemente utilizada como série de referência técnica, mas os códigos locais de rede, as regras de eficiência energética e as especificações das concessionárias podem acrescentar requisitos.

Há também uma realidade em campo que merece ser referida: baixa perda não é garantia de baixo ruído. Os núcleos amorfos podem apresentar características de magnetostrição diferentes e podem exigir um projeto cuidadoso para controlar o som audível. Quando um transformador está próximo de residências, escolas, hospitais ou escritórios, solicite o nível sonoro contratual e as respetivas condições de medição. Um valor de decibéis prometido sem distância, condições de fundo e condição de carga ou excitação não é suficiente para o planeamento da aceitação.

Isolamento, elevação de temperatura e margens de segurança

As falhas de transformadores raramente são explicadas por um único valor da placa de características. A integridade do isolamento depende do esforço térmico, da humidade, da condição do óleo, dos transitórios elétricos, da qualidade de execução e da forma como a unidade está ligada e protegida. Para um transformador de distribuição imerso em óleo, a inspeção deve abranger o sistema de isolamento dos enrolamentos, os requisitos de qualidade do óleo, o sistema de vedação, a condição das buchas, os pontos de ligação à terra e os dispositivos de alívio de pressão, quando instalados.

Os limites de elevação de temperatura devem estar ligados ao modo de arrefecimento declarado e às condições máximas de temperatura ambiente. Um ensaio de elevação de temperatura em fábrica conforme não comprova automaticamente um funcionamento satisfatório no campo se o transformador for instalado num quiosque fechado, numa subestação mal ventilada ou num pátio industrial de alta temperatura. Analise o desenho da instalação atempadamente. Folgas, circulação de ar, disposições de entrada de cabos, separação contra incêndio, contenção de óleo e acesso para manutenção são itens de segurança, não detalhes de obra civil a decidir posteriormente.

Os requisitos de suportabilidade dielétrica devem corresponder ao ambiente de sobretensão do sistema. A exposição a descargas atmosféricas, a configuração da rede de cabos, as operações de manobra e a filosofia de proteção a montante podem afetar a coordenação de isolamento necessária. É razoável solicitar confirmação dos ensaios dielétricos relevantes, mas não se deve presumir que uma classe de tensão tenha um conjunto universal de valores de suportabilidade para todas as aplicações. O quadro técnico aprovado deve prevalecer.

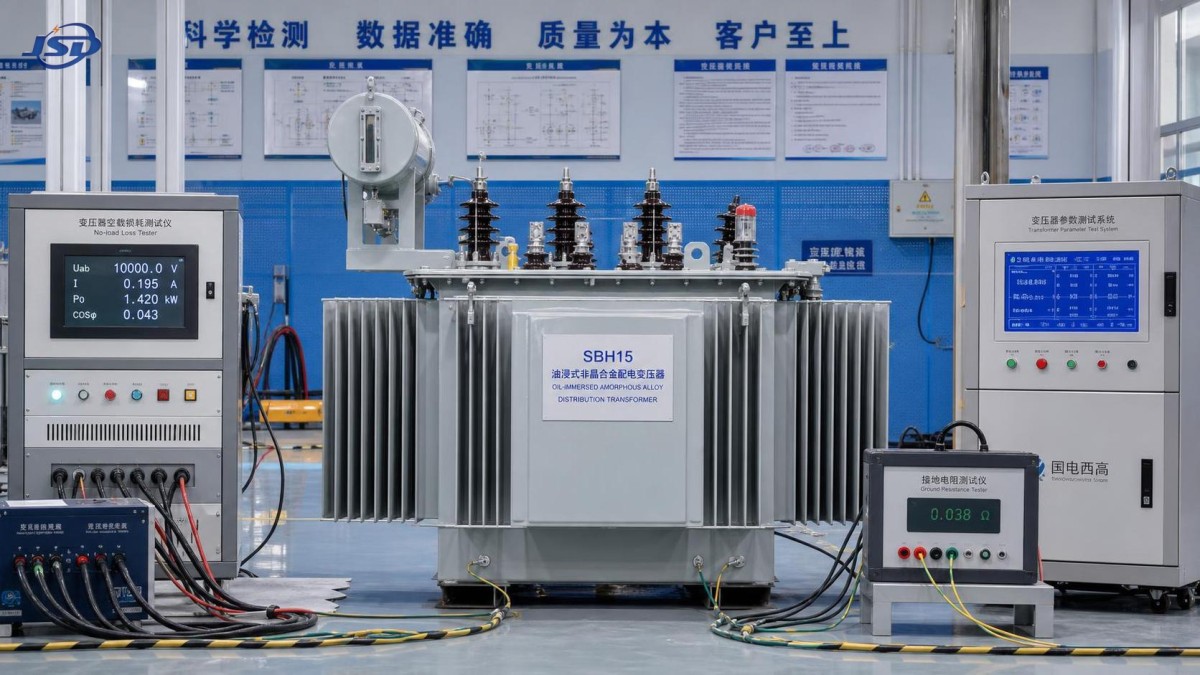

O que verificar no dossiê de aceitação na fábrica

Um processo de aceitação na fábrica credível não se limita a um dia de ensaios testemunhados. Começa pelo controlo de documentos. O desenho de arranjo geral aprovado do fabricante, a tabela da placa de características, o diagrama de ligações, a disposição das buchas, a garantia de perdas e o plano de ensaios devem utilizar todos o mesmo nível de revisão. Pequenas discrepâncias — como uma gama de tomadas alterada ou um grupo vetorial diferente — podem tornar-se dispendiosas quando os cabos e os equipamentos de manobra já estiverem instalados.

Os registos de ensaios de rotina normalmente devem demonstrar a relação de tensão acordada, a resistência dos enrolamentos, o grupo vetorial, a impedância, a corrente e as perdas em vazio, as perdas em carga e o desempenho dielétrico exigido pela norma aplicável. Quando forem solicitados ensaios especiais, ensaios de tipo ou ensaios específicos do projeto, defina-os antes de a encomenda comercial ser finalizada. Um pedido efetuado depois de o transformador ter sido construído pode exigir tempo adicional, uma configuração de ensaio diferente ou não ser possível sem redesenho.

Compare os valores efetivamente medidos com os valores garantidos e as tolerâncias permitidas. A análise deve incluir a rastreabilidade dos instrumentos, as ligações de ensaio, os registos de temperatura ambiente ou do óleo quando relevantes e quaisquer correções utilizadas no relatório. Um certificado de ensaio que apenas indique “aprovado” é menos robusto do que um registo que permita a um engenheiro verificar o resultado de forma independente.

A inspeção visual continua a ser útil. Procure fugas de óleo, pintura danificada, etiquetas de ligação à terra incompletas, ferragens de terminais soltas, marcas de elevação pouco claras, travamentos de transporte inadequados e números de série inconsistentes entre o tanque, o relatório de ensaio e a lista de embalagem. Os núcleos de liga amorfa merecem especial cuidado no manuseamento durante o transporte, porque impactos fortes podem afetar a estabilidade mecânica e potencialmente alterar o desempenho de ruído ou de perdas. As instruções de expedição devem ser tratadas como parte do plano de qualidade.

As interfaces de proteção devem ser analisadas como um sistema

Um transformador não pode ser avaliado isoladamente do seu esquema de proteção. Confirme os dispositivos de proteção a montante e a jusante, as premissas do nível de defeito, os descarregadores de sobretensão quando necessários, a disposição de ligação à terra do neutro e as classificações dos cabos e equipamentos de manobra associados. As definições de proteção devem refletir a impedância real do transformador e as suas características de corrente de energização. Definições excessivamente sensíveis podem provocar disparos intempestivos; definições demasiado lentas podem permitir esforços térmicos ou de defeito prejudiciais.

A geração de reserva cria outro ponto de coordenação. Em instalações que necessitam de continuidade de fornecimento, como hospitais, hotéis, estações de comunicação, escolas ou comunidades residenciais, um transformador pode operar juntamente com um gerador de emergência e equipamento de transferência automática. A gama deGrupos Geradores Diesel com Cobertura Silenciosa é oferecida de 50kVA–500kVA de potência principal e 55kVA–550kVA de potência de reserva, com ATS e monitorização remota opcionais. Para uma análise de qualidade, a questão importante não é a designação do produto; é saber se a tensão, a frequência, a disposição do neutro, a capacidade de corrente de defeito, a sequência de transferência e as definições de proteção do transformador foram coordenadas como uma única instalação.

Um gerador com cobertura IP54 resistente às intempéries e design de baixo ruído pode ser adequado para uma instalação de reserva ao ar livre, mas os seus limites de funcionamento devem ainda ser verificados em relação à temperatura do local, altitude, autonomia de combustível, acesso para manutenção e restrições locais de ruído. A mesma disciplina aplicada às características nominais do transformador deve aplicar-se a todo o percurso de alimentação de reserva.

Perguntas que revelam antecipadamente especificações frágeis

Antes da autorização para fabrico, algumas perguntas diretas podem evitar a maioria das disputas evitáveis: Que norma e edição regem o projeto e os ensaios? Os valores de perdas são máximos garantidos ou valores típicos? A que temperatura e condições de excitação são indicados? Qual é a tolerância de impedância confirmada? Quais ensaios dielétricos são de rotina e quais são adicionais? Como serão os dados da placa de características, os desenhos, os certificados de ensaio e os registos de expedição associados a um único número de série?

Os fabricantes com processos estabelecidos de engenharia, produção e controlo de qualidade estão normalmente mais capacitados para responder a estas perguntas de forma consistente. A Jinshida Electric Power Technology Co., Ltd. concentra-se em equipamentos de transmissão e distribuição de energia para aplicações de construção de redes, fabrico industrial, novas energias e infraestruturas. Na prática, a medida útil dessa capacidade é a rastreabilidade: se os requisitos técnicos permanecem controlados desde a análise do projeto até ao fabrico, ensaios, entrega e apoio no local.

Por conseguinte, a melhor especificação para um transformador de liga amorfa SBH15 não é a mais longa. É aquela que torna claro o serviço, define os requisitos de perdas e isolamento numa base comum, identifica os ensaios aplicáveis e relaciona o transformador com as condições de proteção e funcionamento ao seu redor. Se estes pontos forem resolvidos antes do fabrico, a aceitação torna-se uma verificação técnica, e não uma negociação sobre o que a encomenda deveria incluir.
