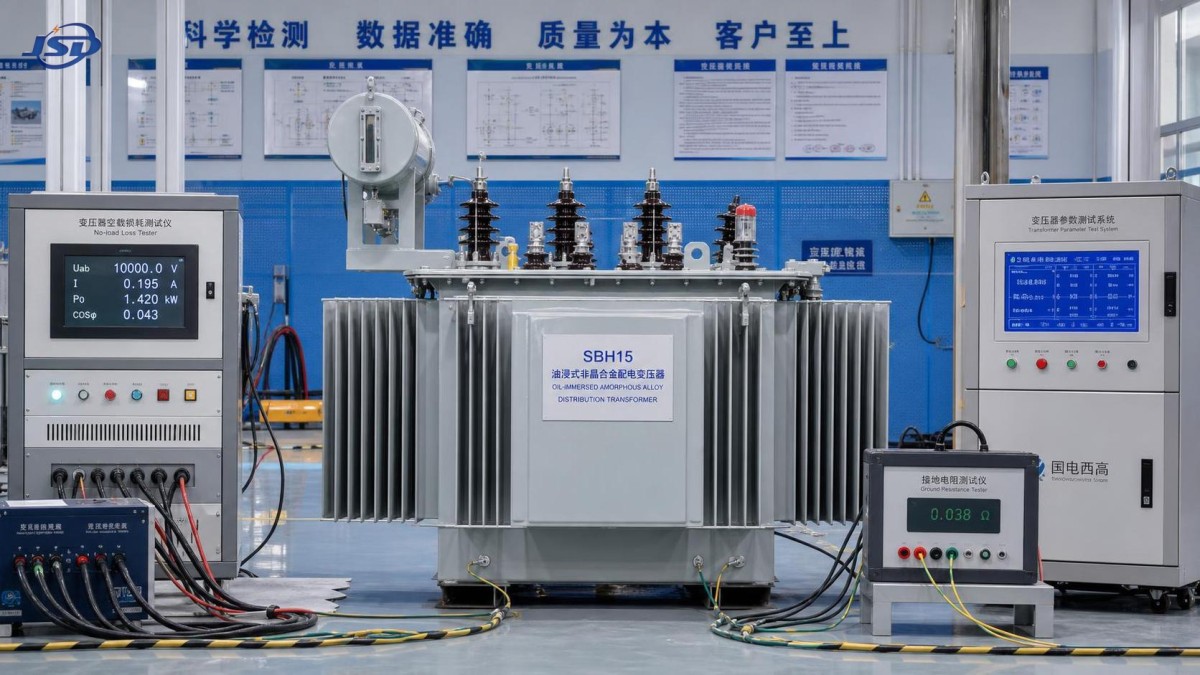

محولات SBH15 ذات السبيكة غير المتبلورة: القيم المقننة، حدود الفاقد، وفحوصات المواصفات

محولات السبائك غير المتبلورة SBH15: القدرات الاسمية وحدود الفقد والتحقق من المواصفات

بالنسبة لفرق مراقبة الجودة والسلامة، فإن تحديد مواصفات محول سبائك غير متبلورة SBH15 ليس مجرد مسألة اختيار قدرة kVA المناسبة. فسعة لوحة البيانات مهمة، لكنها لا توضح ما إذا كانت الوحدة ستفي بمتطلبات الفقد، أو تتحمل جهد النظام الفعلي، أو تحافظ على الاستقرار الحراري أثناء التشغيل، أو تصل بسجلات اختبار تتوافق مع المواصفات المعتمدة.

ينطبق ذلك بصفة خاصة على مشاريع التوزيع التي تعمل فيها المحولات باستمرار عند أحمال خفيفة أو متوسطة نسبياً. في نمط التشغيل هذا، يمكن أن يؤثر فقد اللاحمل في استهلاك الطاقة طوال العمر التشغيلي بدرجة أكبر مما تتوقعه العديد من فرق المشتريات. ويُقصد من قلب السبيكة غير المتبلورة خفض هذا الفقد، ولكن ينبغي دائماً التحقق من الميزة المُعلَن عنها مقابل القدرة المتفق عليها، وجدول الفقد، وتفاوتات التصنيع، ووثائق الاختبار، لا افتراضها من تسمية الطراز وحدها.

يرتبط محول السبيكة غير المتبلورة SBH15 عموماً بمحول توزيع مغمور بالزيت يستخدم قلباً معدنياً غير متبلور. وقد تختلف التكوينات الدقيقة حسب السوق ومواصفات العميل وفئة الجهد وترتيب التبريد ونطاق النقر والمعيار المعمول به. وتتمثل المهمة العملية في تحويل متطلبات المشروع إلى قائمة فحص مضبوطة قبل بدء الإنتاج، بدلاً من محاولة معالجة التفاصيل الناقصة عند القبول في المصنع.

ابدأ بالقدرات الاسمية التي تحدد واجب التشغيل

ينبغي مراجعة السعة بالاقتران مع ظروف التركيب. فقد يكون المحول المصنف لقدرة ظاهرية معينة مقبولاً على الورق، لكنه غير مناسب لموقع ذي درجة حرارة محيطة مرتفعة، أو تهوية محدودة، أو أحمال تولد التوافقيات، أو أحمال زائدة متكررة، أو ارتفاع غير اعتيادي عن سطح البحر. وينبغي لفرق الجودة أن تسأل عن كيفية اشتقاق التصنيف: تشغيل مستمر، أو تحميل موسمي، أو تحميل طارئ، أو افتراض لتخطيط الشبكة. فهذه ليست ظروفاً قابلة للتبادل.

تستحق بنود لوحة البيانات الأساسية عادةً مطابقة مباشرة مع أمر الشراء والرسومات المعتمدة:

• القدرة الاسمية وطريقة التبريد؛
• الجهود الاسمية للجهد العالي والجهد المنخفض؛
• تردد النظام، عادةً 50 Hz أو 60 Hz حسب المواصفات؛
• مجموعة المتجهات وإزاحة الطور؛
• نوع مغير النقرات، ومواضع النقرات، ونطاق ضبط الجهد؛
• ممانعة القصر والتفاوت المسموح بها؛
• مستوى العزل، بما في ذلك متطلبات تحمل تردد القدرة وتحمل النبضة عند الاقتضاء؛
• حدود ارتفاع درجة الحرارة، وافتراضات درجة الحرارة المحيطة، والفئة الحرارية للعزل.

غالباً ما تُعامل ممانعة القصر على أنها بند ثانوي، إلا أنها تؤثر في تيار العطل وتنظيم الجهد والتشغيل على التوازي وتنسيق الحماية. ويمكن لقيمة تختلف اختلافاً جوهرياً عن دراسة الشبكة أن تغير متطلبات قواطع الدائرة اللاحقة أو تجعل محولين متشابهين في غير ذلك غير مناسبين للخدمة على التوازي. وينبغي التحقق منها من نتائج الاختبارات الروتينية، لا نسخها من صفحة كتالوج.

تستحق نسبة الجهد وترتيب النقرات الاهتمام نفسه. فقد يحتاج موقع ذو جهد وارد مرتفع باستمرار إلى ضبط نقرات مختلف عن موقع ذي مغذيات جهد منخفض طويلة وهبوط جهد كبير. تأكد مما إذا كانت النقرات خارج الدائرة أو تحت الحمل، ومن المخول بتغييرها، وما إجراء القفل والعزل المطبق. ولا يجوز تشغيل مغير النقرات خارج الدائرة أثناء وجود الجهد.

حدود الفقد: قارن المتماثل بالمتماثل

السبب الرئيسي لاختيار تقنية السبائك غير المتبلورة هو عادةً انخفاض فقد اللاحمل. لا يتصرف فولاذ الكهرباء التقليدي ذي الحبيبات الموجهة والمعدن غير المتبلور بالطريقة نفسها مغناطيسياً. يمكن للقلب غير المتبلور أن يقلل فقد المغنطة، لكنه أيضاً أكثر حساسية من الناحية الفيزيائية أثناء التصنيع والنقل. يؤثر تثبيت القلب، والتحكم في التلدين، وتجميع الملفات، والحماية الميكانيكية كلها في النتيجة النهائية.

ينبغي أن يفصل تقييم الفقد بين فقد اللاحمل وفقد الحمل. يوجد فقد اللاحمل كلما كان المحول تحت الجهد. ويرتفع فقد الحمل مع التيار، ويشمل فقد مقاومة الملفات وكذلك الفواقد الإضافية الناتجة عن الفيض المتسرب. لذلك، من المضلل اختيار وحدة لمجرد أن رقم فقد اللاحمل لديها منخفض إذا كان الحمل المتوقع مرتفعاً ورقم فقد الحمل غير تنافسي.

تحدد المواصفة الصحيحة الحد الأقصى المضمون للفواقد عند الجهد الاسمي والتردد وموضع النقرة ودرجة الحرارة المرجعية وطريقة الاختبار المذكورة. هذه الشروط مهمة. يُصحح فقد الحمل عادةً إلى درجة حرارة مرجعية محددة، بينما ينبغي تقييم فقد اللاحمل عند شرط الإثارة المحدد. وإذا قدم أحد الموردين قيماً عند أساس مختلف لدرجة الحرارة أو الجهد، فلا تكون المقارنة صحيحة حتى تُطبع الأرقام وفقاً للمعيار الحاكم أو إجراء الاختبار المتفق عليه.

قد تنطبق متطلبات الكفاءة الوطنية في سوق الوجهة، وقد تفرض وثائق المشروع حدوداً أشد من الحد القانوني الأدنى. يمكن أن تتغير المعايير وإصداراتها، لذا ينبغي أن تسمي وثيقة الشراء الإصدار المعمول به بدلاً من الاعتماد على عبارة عامة مثل “أحدث معيار”. وفي الأعمال الدولية، يُستخدم IEC 60076 بصورة متكررة كسلسلة مراجع فنية، لكن قد تضيف قواعد الشبكة المحلية وقواعد كفاءة الطاقة ومواصفات مرافق الكهرباء متطلبات أخرى.

هناك أيضاً واقع ميداني يجدر ملاحظته: الفقد المنخفض ليس تصريحاً مجانياً فيما يتعلق بالضوضاء. يمكن أن تتمتع القلوب غير المتبلورة بخصائص مختلفة للتضيق المغناطيسي وقد تتطلب تصميماً دقيقاً للتحكم في الصوت المسموع. عندما يكون المحول قريباً من المساكن أو المدارس أو المستشفيات أو المكاتب، اطلب مستوى الصوت التعاقدي وشروط قياسه. فقيمة الديسيبل الموعودة من دون المسافة والظروف الخلفية وشرط الحمل أو الإثارة لا تكفي لتخطيط القبول.

العزل وارتفاع درجة الحرارة وهوامش السلامة

نادراً ما تُفسر أعطال المحولات برقم واحد على لوحة البيانات. تعتمد سلامة العزل على الإجهاد الحراري والرطوبة وحالة الزيت والظواهر العابرة الكهربائية وجودة التصنيع وطريقة توصيل الوحدة وحمايتها. بالنسبة إلى محول توزيع مغمور بالزيت، ينبغي أن يغطي الفحص نظام عزل الملفات، ومتطلبات جودة الزيت، وترتيب الإحكام، وحالة العوازل، ونقاط التأريض، وتجهيزات تخفيف الضغط عند تركيبها.

يجب ربط حدود ارتفاع درجة الحرارة بنمط التبريد المعلن وأقصى ظروف الحرارة المحيطة. لا يثبت اختبار ارتفاع درجة الحرارة المطابق في المصنع تلقائياً تشغيلًا ميدانياً مرضياً إذا كان المحول سيوضع في كشك مغلق، أو محطة فرعية سيئة التهوية، أو ساحة صناعية عالية الحرارة. راجع رسم التركيب مبكراً. فالمسافات الخلوية، وحركة الهواء، وترتيبات دخول الكابلات، والفصل ضد الحريق، واحتواء الزيت، وسهولة الوصول للصيانة هي عناصر سلامة، وليست تفاصيل أعمال مدنية تُقرر لاحقاً.

ينبغي أن تتوافق متطلبات تحمل العزل الكهربائي مع بيئة الجهد الزائد في النظام. يمكن أن يؤثر التعرض للصواعق، وتكوين شبكة الكابلات، وعمليات الفصل والتوصيل، وفلسفة الحماية في المنبع جميعها في تنسيق العزل المطلوب. ومن المعقول طلب تأكيد الاختبارات العازلة ذات الصلة، ولكن لا تفترض أن فئة جهد واحدة لها مجموعة عالمية واحدة من قيم التحمل في جميع التطبيقات. ينبغي أن يكون الجدول الفني المعتمد هو المرجع الحاكم.

ما يجب التحقق منه في ملف القبول بالمصنع

عملية القبول الموثوقة في المصنع ليست مجرد يوم اختبار بحضور الشهود. بل تبدأ بضبط الوثائق. ينبغي أن يستخدم رسم الترتيب العام المعتمد للمصنّع، وجدول لوحة البيانات، ومخطط التوصيلات، وتخطيط العوازل، وضمان الفقد، وخطة الاختبار مستوى المراجعة نفسه. يمكن أن تصبح الفروقات الصغيرة، مثل تغيير نطاق النقرات أو مجموعة متجهات مختلفة، مكلفة بعد تركيب الكابلات ومعدات التبديل بالفعل.

ينبغي أن تثبت سجلات الاختبارات الروتينية عموماً نسبة الجهد المتفق عليها، ومقاومة الملفات، ومجموعة المتجهات، والممانعة، وتيار اللاحمل وفقده، وفقد الحمل، والأداء العازل الذي يتطلبه المعيار المعمول به. وعند طلب اختبارات خاصة أو اختبارات نوع أو اختبارات خاصة بالمشروع، حددها قبل إتمام الأمر التجاري. فالطلب المقدم بعد بناء المحول قد يتطلب وقتاً إضافياً أو إعداد اختبار مختلفاً، أو قد لا يكون ممكناً من دون إعادة تصميم.

راجع القيم المقاسة الفعلية مقابل القيم المضمونة والتفاوتات المسموح بها. وينبغي أن تشمل المراجعة إمكانية تتبع أجهزة القياس، وتوصيلات الاختبار، وسجلات درجة الحرارة المحيطة أو درجة حرارة الزيت عند الاقتضاء، وأي تصحيحات مستخدمة في التقرير. شهادة الاختبار التي تذكر فقط “اجتاز” أضعف من سجل يتيح للمهندس التحقق من النتيجة بصورة مستقلة.

يبقى الفحص البصري مفيداً. ابحث عن تسربات الزيت، والطلاء المتضرر، وملصقات التأريض غير المكتملة، وقطع تثبيت الأطراف المفكوكة، وعلامات الرفع غير الواضحة، ودعامات النقل غير الكافية، وأرقام التسلسل غير المتسقة بين الخزان وتقرير الاختبار وقائمة التعبئة. تستحق قلوب السبائك غير المتبلورة عناية خاصة أثناء النقل لأن الصدمات العنيفة قد تؤثر في الاستقرار الميكانيكي وربما تغير أداء الصوت أو الفقد. وينبغي التعامل مع تعليمات الشحن باعتبارها جزءاً من خطة الجودة.

ينبغي مراجعة واجهات الحماية كنظام واحد

لا يمكن تقييم المحول بمعزل عن مخطط حمايته. تأكد من أجهزة الحماية في المنبع والمصب، وافتراضات مستوى العطل، ومانعات الصواعق عند الحاجة، وترتيب تأريض المحايد، وتصنيفات الكابلات ومعدات التبديل المرتبطة. ينبغي أن تعكس إعدادات الحماية ممانعة المحول الفعلية وخصائص تيار الاندفاع. قد تتسبب الإعدادات شديدة الحساسية في فصل غير مرغوب فيه؛ أما الإعدادات البطيئة جداً فقد تسمح بإجهاد حراري أو إجهاد عطل ضار.

يخلق التوليد الاحتياطي نقطة تنسيق أخرى. في المنشآت التي تحتاج إلى استمرارية الإمداد، مثل المستشفيات والفنادق ومحطات الاتصالات والمدارس والمجمعات السكنية، قد يعمل المحول إلى جانب مولد طوارئ ومعدات تحويل تلقائي. تُقدَّم مجموعة مولد ديزل بكابينة صامتة بقدرة تشغيل أساسية من 50kVA–500kVA وقدرة احتياطية من 55kVA–550kVA، مع ATS اختياري ومراقبة عن بُعد. بالنسبة إلى مراجعة الجودة، لا تتمثل المسألة المهمة في تسمية المنتج؛ بل في ما إذا كان جهد المولد وتردده وترتيب المحايد وقدرته على تيار العطل وتسلسل التحويل وإعدادات حماية المحول قد نُسقت كتركيب واحد.

قد يناسب مولد مزود بكابينة مقاومة للعوامل الجوية بدرجة IP54 وتصميم منخفض الضوضاء تركيباً احتياطياً خارجياً، لكن لا يزال يجب التحقق من حدود تشغيله مقابل درجة حرارة الموقع والارتفاع والاستقلالية الوقودية وسهولة الوصول للصيانة وقيود الضوضاء المحلية. وينبغي تطبيق الانضباط نفسه المستخدم في القدرات الاسمية للمحول على مسار الطاقة الاحتياطية الكامل.

أسئلة تكشف المواصفات الضعيفة مبكراً

قبل إصدار أمر التصنيع، يمكن لعدد من الأسئلة المباشرة أن يمنع معظم النزاعات التي يمكن تجنبها: أي معيار وإصدار يحكمان التصميم والاختبارات؟ هل أرقام الفقد قيم قصوى مضمونة أم قيماً نموذجية؟ عند أي درجة حرارة وظروف إثارة تم تحديدها؟ ما تفاوت الممانعة المؤكد؟ ما الاختبارات العازلة الروتينية، وأيها إضافي؟ كيف ستُربط بيانات لوحة البيانات والرسومات وشهادات الاختبار وسجلات الشحن برقم تسلسلي واحد؟

يكون المصنعون الذين لديهم عمليات راسخة للهندسة والإنتاج ومراقبة الجودة أقدر عادةً على الإجابة عن هذه الأسئلة بصورة متسقة. تركز Jinshida Electric Power Technology Co., Ltd. على معدات نقل وتوزيع الطاقة لتطبيقات إنشاء الشبكات والتصنيع الصناعي والطاقة الجديدة والبنية التحتية. ومن الناحية العملية، فإن المقياس المفيد لهذه القدرة هو إمكانية التتبع: ما إذا كانت المتطلبات الفنية تظل تحت السيطرة من مراجعة التصميم مروراً بالتصنيع والاختبار والتسليم ودعم الموقع.

لذلك، فإن أفضل مواصفة لمحول سبائك غير متبلورة SBH15 ليست الأطول. إنها المواصفة التي توضح واجب التشغيل، وتحدد متطلبات الفقد والعزل على أساس مشترك، وتحدد الاختبارات الحاكمة، وتربط المحول بالحماية وظروف التشغيل المحيطة به. إذا تمت معالجة هذه النقاط قبل التصنيع، يصبح القبول تحققاً فنياً بدلاً من تفاوض حول ما كان ينبغي أن يتضمنه الطلب.
