Применение трёхфазных трансформаторов с сердечником из аморфного сплава в коммерческих распределительных системах

Коммерческий объект редко сталкивается с наибольшей электрической нагрузкой в удобное время. Офисная башня может начинать утренний цикл запуска, когда оборудование HVAC уже работает; торговый центр может работать длительное время, при этом освещение и холодильное оборудование несут базовую нагрузку; логистическое здание может поддерживать работу систем управления, зарядных устройств и систем безопасности ночью. В таких условиях трансформатор остается под напряжением, даже когда большая часть нагрузки на стороне потребителя невелика.

Именно при таком режиме работы трехфазный трансформатор с аморфным сплавом может быть особенно эффективен. Его основное преимущество не в том, что он решает все проблемы распределения электроэнергии, а в том, что он может снизить потери холостого хода в системах, которые остаются под напряжением в течение длительных периодов. Он часто является хорошим кандидатом на роль основного или вторичного распределительного трансформатора для коммерческих нагрузок с длительным годовым временем работы, стабильными требованиями к напряжению и значительными периодами вне пиковых нагрузок. Решение по-прежнему зависит от профиля нагрузки, места установки трансформатора, планирования мощности, гармонических условий и требований к непрерывности электроснабжения.

Первый вопрос — как долго трансформатор находится под напряжением при малой нагрузке

Коммерческое распределительное оборудование часто выбирается с учетом пикового спроса: максимальной ожидаемой нагрузки HVAC, лифтов, кухонного оборудования, насосов, зарядных станций или расширения арендаторов. Этот пик важен, но он является лишь частью общей картины эксплуатации. Трансформатор также потребляет энергию, когда находится под напряжением, а нагрузка на стороне потребителя низкая. Эти потери холостого хода возникают непрерывно, пока трансформатор подключен к источнику питания.

Сердечники из аморфного сплава предназначены для снижения потерь в сердечнике по сравнению с традиционными материалами сердечника. Поэтому они обычно наиболее актуальны там, где трансформатор остается под напряжением много часов в сутки, включая ночи, выходные, праздники и периоды частичной занятости здания. Это делает технологию заслуживающей оценки в коммерческих системах с относительно постоянным графиком нахождения под напряжением, даже если фактическая нагрузка повышается и снижается.

Здание, полностью отключаемое вне рабочего времени, может иметь иной баланс преимуществ по сравнению с объектом, где необходимо круглосуточно поддерживать работу систем безопасности, холодильного оборудования, IT-поддержки, вспомогательных систем пожарной защиты, освещения общих зон или критически важных систем управления. Полезное сравнение заключается не просто в противопоставлении «коммерческого и промышленного» объектов. Важно соотношение времени нахождения под напряжением, средней нагрузки, пиковой нагрузки и ожидаемого срока службы.

Где он обычно применяется в коммерческой схеме распределения

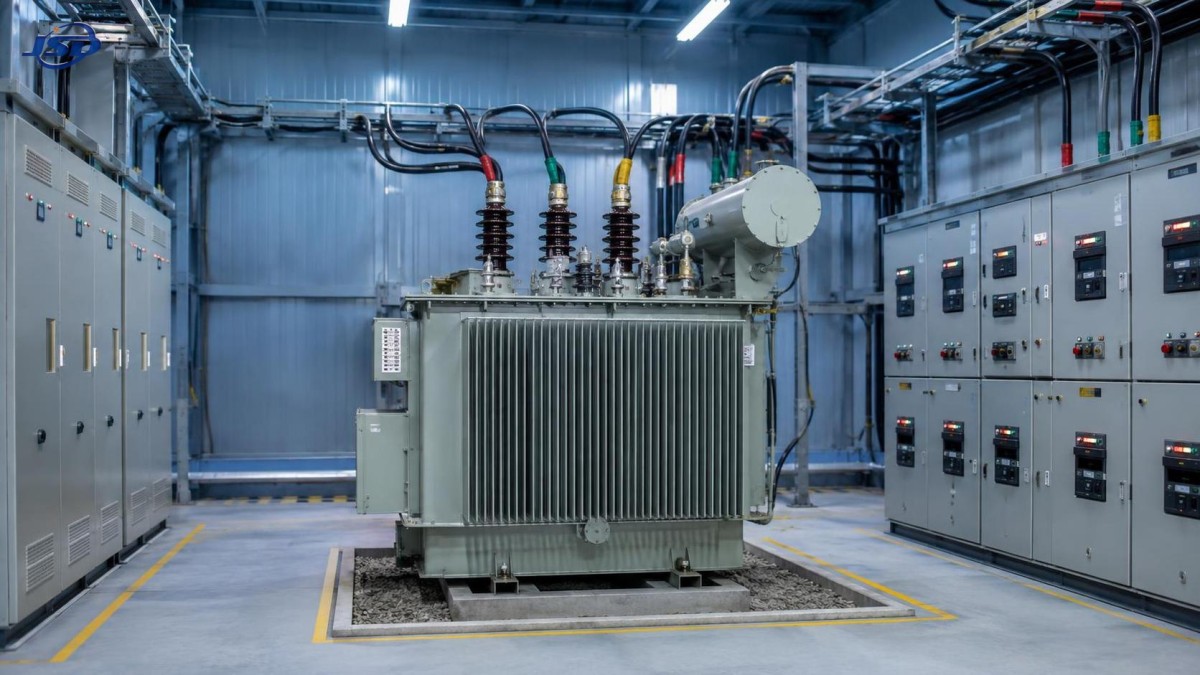

Наиболее практичная точка установки часто находится на границе между коммунальной сетью или источником среднего напряжения и низковольтной распределительной системой здания. В зависимости от проекта это может быть наружный трансформатор на площадке, агрегат в отдельном трансформаторном помещении или оборудование, питающее главный распределительный щит. Трехфазный агрегат подходит, когда система на стороне потребителя питает как сбалансированные трехфазные нагрузки, так и однофазные ответвленные цепи.

Несколько вариантов применения обычно требуют более тщательного рассмотрения:

• Офисные и многофункциональные здания: Эти объекты имеют длительное время нахождения под напряжением, изменяющуюся заполняемость и значительные электрические нагрузки общих зон. Трансформатор может оставаться под напряжением значительно дольше обычной активности арендаторов.
• Торговые центры и супермаркеты: Освещение, холодильное оборудование, вентиляция, системы точек продаж и системы безопасности могут поддерживать распределительную систему под напряжением в течение длительных периодов. Нагрузка также может быть ниже ночью, а не полностью отсутствовать.
• Гостиницы и коммерческие объекты, связанные со здравоохранением: Гостевые услуги, зоны перемещения, насосное оборудование, охлаждение и эксплуатационные вспомогательные нагрузки создают профиль спроса длительного действия. Планирование надежности обычно столь же важно, как и снижение потерь.
• Склады и логистические объекты: Даже при изменяющейся активности отгрузки освещение, зоны зарядки, системы управления, коммуникационное оборудование и системы безопасности могут поддерживать постоянную базовую нагрузку.
• Зоны поддержки данных и связи на территории крупных объектов: Эти зоны могут требовать стабильного электропитания, даже когда остальная часть здания слабо нагружена. Схема трансформатора должна быть тщательно согласована с проектом резервного электропитания.
• Муниципальные и инфраструктурные вспомогательные здания: Станции, сервисные депо, вспомогательные здания насосных станций и общественные объекты могут сочетать длительные периоды нахождения под напряжением с переменным ежедневным использованием.

Эта технология также может использоваться в промышленно-коммерческих комплексах, однако профиль нагрузки требует более детального анализа. На технологическом объекте с постоянно высокой загрузкой трансформатора наряду с потерями холостого хода могут иметь приоритет тепловые характеристики, согласование импеданса, режимы пуска двигателей и стойкость к короткому замыканию. Конструкция с аморфным сердечником не заменяет эти проверки.

Не следует считать снижение потерь холостого хода единственным критерием выбора

Распространенная ошибка — выбирать трансформатор, исходя исключительно из предположения, что меньшие потери в сердечнике автоматически делают его наилучшим коммерческим вариантом. Потери холостого хода важны, особенно для оборудования, постоянно находящегося под напряжением, но это лишь одна часть общих эксплуатационных потерь. Потери нагрузки возрастают с увеличением тока и зависят от конструкции проводников, температуры обмоток и фактической нагрузки. Трансформатор, обслуживающий сильно нагруженное электрощитовое помещение, может требовать иной оценки, чем трансформатор для слабо нагруженного торгового блока.

При закупочной оценке следует разделять два компонента потерь и сопоставлять их с ожидаемой продолжительностью нагрузки на объекте. Также следует проверить, оставляет ли предлагаемая номинальная мощность разумный запас для роста, не делая трансформатор настолько завышенным по мощности, что большую часть срока службы он работает при очень низкой нагрузке. Завышение мощности иногда выбирают как простой способ предусмотреть будущих арендаторов или дополнительное оборудование, однако это может увеличить капитальные затраты и сохранять предотвратимые потери при нахождении под напряжением в течение многих лет.

Лучший подход — сформировать реалистичную картину нагрузки. При модернизации существующей системы следует собрать данные интервального спроса. Для нового объекта оценку следует строить на основе подключенных нагрузок, предположений о коэффициенте одновременности, графиков эксплуатации и известных этапов расширения. Затем необходимо отделить нагрузки, необходимые постоянно, от тех, которые возникают только в периоды пикового делового использования.

Вопросы, помогающие определить пригодность применения

• Будет ли трансформатор постоянно находиться под напряжением, или части объекта можно изолировать после окончания рабочего времени?
• Как часто фактический спрос остается значительно ниже предлагаемой номинальной мощности трансформатора?
• Добавляется ли мощность для определенной краткосрочной нагрузки или только в качестве меры предосторожности?
• Приведут ли отделка помещений арендаторами, зарядка электромобилей, более крупное оборудование HVAC или холодильное оборудование к значительному увеличению спроса позже?
• Имеются ли нелинейные нагрузки, такие как приводы с регулируемой скоростью, оборудование UPS, LED-драйверы или значительные IT-нагрузки?
• Требует ли схема распределения определенного диапазона импеданса для согласования защитных устройств и уровней тока короткого замыкания?

Эти вопросы предотвращают превращение процесса выбора в сравнение материалов без системного контекста. Они также помогают определить, будут ли один более крупный трансформатор, несколько меньших агрегатов или поэтапное наращивание мощности лучше соответствовать фактическому режиму работы объекта.

Качеству напряжения и гармоникам по-прежнему необходимо уделять отдельное внимание

Коммерческие объекты все чаще используют электронные нагрузки. Преобразователи частоты управляют насосами и вентиляторами; системы UPS поддерживают чувствительное оборудование; LED-освещение использует электронные драйверы; зарядные устройства и источники питания добавляют в сеть нелинейный ток. Сердечник из аморфного сплава не отменяет необходимости оценивать гармоники, нагрузку нейтрали, искажение напряжения или нагрев, вызванный такими нагрузками.

Перед окончательным выбором трансформатора проектная группа должна определить ожидаемую долю нелинейной нагрузки и вероятный спектр гармоник. В соответствующей спецификации трансформатора может потребоваться учесть нагрев обмоток, требования к снижению номинальной мощности, экранирование или электростатические факторы, пропускную способность нейтрали и согласование с оборудованием для подавления гармоник. Правильное решение зависит от конкретного объекта, а не от общего обозначения.

Системы с электродвигателями требуют еще одной практической проверки. Лифты, крупные приточно-вытяжные установки, чиллеры, насосы, компрессоры и оборудование пожарной защиты могут создавать пусковые или переходные нагрузки. Трансформатор должен обеспечивать приемлемые характеристики напряжения во время таких событий, при этом защитные устройства на стороне потребителя должны сохранять правильную координацию. Трансформатор, выглядящий эффективным при базовом сравнении, может вызывать эксплуатационные проблемы, если проект не учитывает условия пуска и падение напряжения в фидерах.

Рассматривайте трансформатор как часть плана обеспечения непрерывности, а не как изолированное повышение эффективности

Коммерческим распределительным системам часто требуется реагировать на перебои в коммунальной сети наряду с ежедневным потреблением энергии. Трансформатор подает нормальное питание; он не обеспечивает резервное питание при отключении. Когда необходима непрерывность, нормальный путь распределения должен быть согласован с аварийной генерацией, переключателями ввода резерва, щитами ответственных нагрузок и любыми системами бесперебойного питания.

Например, объект может подключить вспомогательные системы жизнеобеспечения, критически важные средства связи, отдельное холодильное оборудование, системы безопасности, дренажные насосы или критически важные для бизнеса серверы к шине ответственных нагрузок. В таком случае номинальную мощность трансформатора и топологию распределения следует рассмотреть вместе с мощностью генератора, напряжением генератора, последовательностью переключения и ожидаемой ступенчатой нагрузкой. Цель состоит в том, чтобы не предполагать, что каждая нормальная нагрузка может или должна питаться от аварийного источника.

Если резервная генерация является частью проекта, для промышленного, коммерческого, сельскохозяйственного или строительного резервного электроснабжения, где подходит установка в аппаратном помещении, может рассматриваться дизель-генераторная установка открытого типа. Доступная конфигурация включает трехфазный четырехпроводный выход, вариант 50Hz или 60Hz, бесщеточное возбуждение, электронное регулирование и дополнительную совместимость с ATS. Указанный диапазон основной мощности составляет 50kVA–500kVA, а резервная мощность — 55kVA–550kVA. Эти значения следует сопоставлять с определенной ответственной нагрузкой, а не со всей номинальной мощностью трансформатора нормального режима.

Координация генератора и трансформатора также требует внимания к уровням короткого замыкания, схеме заземления, переключению нейтрали, где это применимо, поведению при броске тока и настройкам защиты. Резервный генератор может быть правильно выбран по kVA, но все же работать неудовлетворительно, если пуск крупных двигателей, включение трансформатора или неправильно организованное переключение вызывают чрезмерные возмущения напряжения или частоты. При необходимости критические нагрузки следует расставить по приоритету и запускать в запланированной последовательности.

Условия установки могут изменить практический выбор

Трансформаторные помещения не являются взаимозаменяемыми пространствами. Внутренние установки могут ограничиваться вентиляцией, противопожарным разделением, маршрутами доступа, ограничениями по шуму, зонами обслуживания и необходимостью защищать оборудование от проникновения воды. Наружные установки создают другие вопросы: температура окружающей среды, пригодность корпуса, воздействие коррозии, дренаж, контроль доступа и защита от транспортных средств.

Материал сердечника не устраняет эти условия объекта. Трансформатор, ориентированный на эффективность, по-прежнему требует подходящей среды охлаждения и достаточного пространства для осмотра, работ по подключению кабелей и безопасного отключения. Уровень шума также следует учитывать, если трансформатор расположен рядом с офисами, жилыми помещениями, гостиничными номерами или общественными зонами с посетителями. Проблемы шума легче решать на этапе планирования компоновки, чем после того, как электрощитовая будет построена вокруг установленного оборудования.

В схеме с несколькими трансформаторами физическое разделение и прокладка распределительных линий требуют особого внимания. Система может использовать отдельные трансформаторы для разных зон арендаторов, выделенный трансформатор для чувствительных нагрузок или параллельные агрегаты для обеспечения мощности и удобства обслуживания. Каждый подход влияет на распределение нагрузки, защиту, секционные перемычки шин, ток короткого замыкания и возможность сохранять часть здания под напряжением во время плановых работ.

Практическая проверка перед спецификацией агрегата

Наиболее надежный способ определить, где должен применяться трехфазный трансформатор с аморфным сплавом, — начать с однолинейной схемы и графика нагрузок, а затем проверить предложение с учетом реального режима эксплуатации. Подтвердите первичное и вторичное напряжение, частоту, группу соединения при необходимости, номинальную мощность в kVA, импеданс, схему ответвлений, требования к изоляции и охлаждению, тип установки и применимые местные электротехнические нормы. Это не административные детали; каждая из них влияет на совместимость с распределительными устройствами, кабелями, защитой и эксплуатационными процедурами.

Затем определите ожидаемую кривую нагрузки. Объект с низкой, но постоянной базовой нагрузкой и периодическими пиками может выиграть от иной стратегии выбора мощности, чем объект, который остается сильно нагруженным в течение всего производственного или торгового времени. Проверяйте предположения о спросе по имеющимся записям, а не опирайтесь только на суммарные подключенные нагрузки. Подключенная нагрузка может значительно превышать одновременно работающую нагрузку, тогда как новый арендатор с высоким спросом может сделать прежнюю оценку устаревшей.

Наконец, оцените обслуживаемость. Распределительное оборудование следует выбирать с учетом реального доступа для осмотра, очистки, инфракрасных проверок, повторной затяжки соединений и будущих испытаний. Технически подходящий трансформатор, установленный в труднодоступном помещении, может превратить обычное обслуживание в аварийное отключение. При высоких требованиях к непрерывности предусмотрите точки изоляции и схемы секционирования до строительства, а не после того, как неисправность выявит ограничение.
