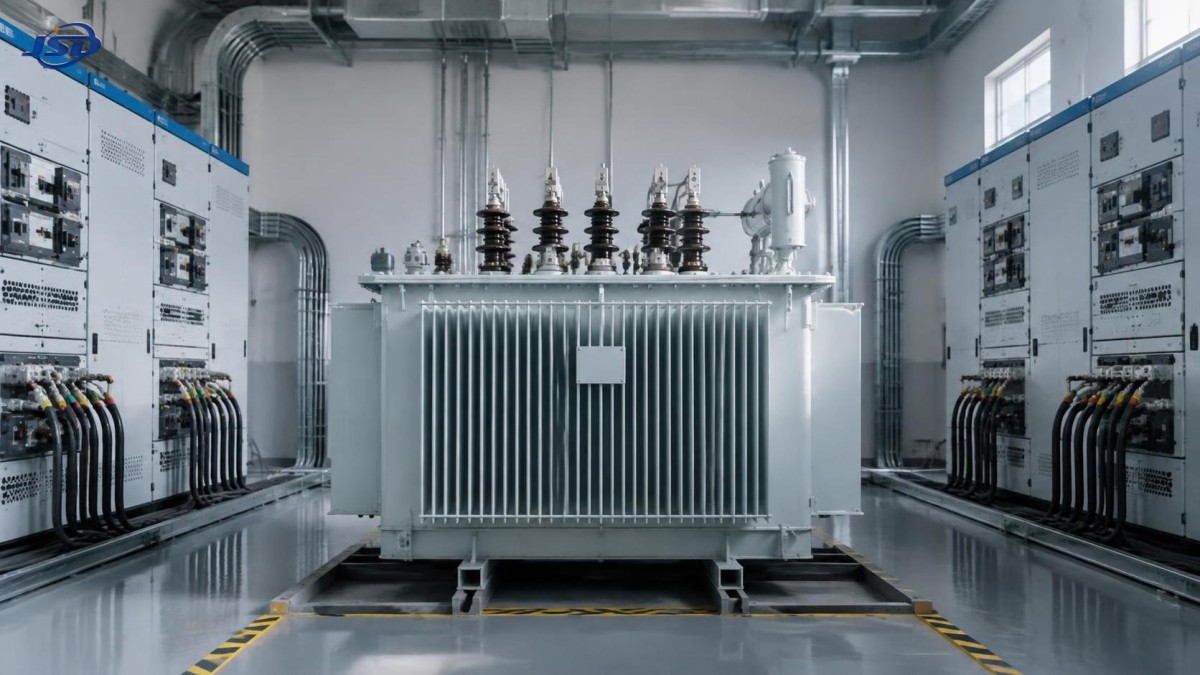

Оценка трансформаторов SBH15 для модернизации распределительных сетей: эффективность, стоимость и сроки поставки

Модернизация распределительной сети может выглядеть простой на однолинейной схеме: заменить устаревшие трансформаторы, увеличить мощность там, где выросли нагрузки, и сократить потери энергии. Решение о закупке становится сложнее, когда трансформатор будет находиться под напряжением круглосуточно, затраты на электроэнергию существенны, а график строительства почти не допускает поздних поставок. В такой ситуации трансформатор из аморфного сплава SBH15 обычно стоит рассматривать, если приоритетом являются низкие потери холостого хода, однако выбирать его только по показателям потерь не следует.

Практическое решение заключается в сравнении годовой экономии от снижения потерь в сердечнике с более высокой первоначальной ценой приобретения, подтверждении соответствия трансформатора фактическому профилю нагрузки и получении реалистичного графика производства и логистики до утверждения программы модернизации. Он может быть удачным выбором для длительно находящихся под напряжением распределительных точек с умеренной или переменной нагрузкой. Он может быть менее целесообразным там, где трансформаторы работают лишь периодически, где потери нагрузки преобладают в расходах на электроэнергию или где требуемый срок поставки не позволяет применить выбранную конструкцию.

Почему режим эксплуатации важнее цены на шильдике

Два трансформатора с одинаковой номинальной мощностью могут создавать совершенно разные затраты владения. Основная причина состоит в том, что потери трансформатора возникают не одинаковым образом. Потери холостого хода, часто называемые потерями в сердечнике или потерями в стали, возникают всякий раз, когда трансформатор находится под напряжением, даже при подключении небольшой нагрузки или при ее отсутствии. Потери нагрузки возрастают с током и зависят от фактического уровня нагрузки.

Сердечник из аморфного сплава предназначен для снижения потерь холостого хода по сравнению с традиционными материалами сердечника. Эта характеристика имеет наибольшую ценность на подстанциях, в распределительных помещениях зданий, на фидерах коммунальных сетей и во вспомогательных промышленных сетях, где оборудование находится под напряжением большую часть года или весь год. Трансформатор, обслуживающий жилой комплекс с небольшой ночной нагрузкой или объект с колеблющимся производством, может много часов нести относительно умеренную нагрузку, при этом его сердечник остается непрерывно намагниченным. В таких случаях потери холостого хода могут составлять существенную долю предотвратимого энергопотребления.

Напротив, трансформатор, питающий кратковременную технологическую нагрузку, может иметь меньше часов нахождения под напряжением или работать при высоком коэффициенте нагрузки, когда потерям в обмотках следует уделять равное или большее внимание. Покупателям не следует считать «энергоэффективность» универсальным ответом. Актуальный вопрос таков: какой компонент потерь обходится проекту дороже при его фактическом графике эксплуатации?

Начните с расчета годовой стоимости потерь

Первое сравнение должно основываться на подтвержденных поставщиком значениях потерь при одинаковой мощности, классе напряжения, сопротивлении короткого замыкания, схеме ответвлений, способе охлаждения и применимых условиях проектирования. Сравнение варианта с низкими потерями со стандартным агрегатом, имеющим другие номинальные параметры или иные гарантированные характеристики, может сделать результат бессмысленным.

Практическая модель разделяет стоимость потерь холостого хода и потерь нагрузки:

• Годовые потери энергии холостого хода = потери холостого хода в kW × часы нахождения под напряжением в год.
• Годовые потери энергии нагрузки = номинальные потери нагрузки в kW × квадрат среднего коэффициента нагрузки × часы работы в год.
• Годовая стоимость потерь = годовые потери энергии × применимая стоимость электроэнергии.

Зависимость от квадрата коэффициента нагрузки важна. Трансформатор, работающий в среднем при 50% нагрузки, обычно не имеет 50% номинальных потерь нагрузки; упрощенная оценка ближе к 25%. Фактические профили могут быть сложнее, особенно при наличии крупных электродвигателей, выпрямителей, зарядки электромобилей или циклических производственных нагрузок, однако формула является полезным инструментом предварительной оценки.

Для принятия решения о покупке рассчитайте годовую экономию между рассматриваемыми конструкциями, затем сопоставьте эту экономию с ценовой надбавкой. Базовая оценка простого срока окупаемости может помочь расставить приоритеты, но не должна быть единственным критерием. Более полная оценка учитывает ожидаемый срок нахождения под напряжением, внутренние предположения о цене энергии, доступность обслуживания, целевые показатели сетевых потерь и любые затраты, связанные с будущей заменой или перерывом в обслуживании.

Не используйте единое среднегодовое значение нагрузки, не проверив, не скрывает ли оно выраженные пики. Пиковый спрос влияет на нагрев проводников, регулирование напряжения и запас по перегрузке. Конструкция SBH15 может существенно снизить потери в сердечнике, но не отменяет необходимости выбора достаточной мощности и подходящего сопротивления короткого замыкания для данной установки.

Информация, необходимая до запроса сопоставимых коммерческих предложений

Покупатель может получить более полезные предложения, предоставив краткое техническое задание вместо запроса только «трансформатора такой-то kVA». Как минимум необходимо определить номинальную мощность, первичное и вторичное напряжение, частоту, группу соединения, требуемый диапазон ответвлений, допуск сопротивления короткого замыкания, тип установки, схему охлаждения, температуру окружающей среды, высоту над уровнем моря, требования к корпусу или защите, а также будет ли агрегат постоянно находиться под напряжением.

Информация о нагрузке должна включать текущий спрос, ожидаемый рост, среднюю нагрузку, пиковую нагрузку, сезонные изменения, долю нелинейных нагрузок и любую планируемую параллельную работу. Если эти показатели неопределенны, попросите инженерный персонал предоставить интервальные данные счетчиков, а не полагаться исключительно на суммарную подключенную нагрузку. Подключенная нагрузка часто завышает нормальную рабочую нагрузку, но все же может выявить потребности в дальнейшем расширении.

Что сравнивать в предложении на SBH15

Обозначение «SBH15» следует рассматривать как отправную точку, а не как полную техническую спецификацию. Производители могут предлагать различные конфигурации, комплектующие, материалы обмоток, системы изоляции, гарантии потерь и механические исполнения. Более низкая заявленная цена покупки может отражать иной объем поставки, а не более выгодный коммерческий результат.

Значения потерь следует рассматривать с учетом условий их измерения. Потери нагрузки обычно указываются при определенной температуре обмоток, и показатель без указания условий может быть несопоставим у разных поставщиков. Уточните, являются ли заявленные значения гарантированными максимальными значениями или номинальными расчетными значениями. Для актива с длительным сроком службы это различие важнее небольшой разницы в коммерческой презентации.

Какие компромиссы может создать конструкция из аморфного сплава

Материал сердечника нельзя просто считать взаимозаменяемым с традиционной электротехнической сталью. Аморфный сплав имеет иные механические и магнитные характеристики, поэтому важны конструкция сердечника производителя, способ стяжки, защита при транспортировке и контроль сборки. Покупателю не требуется предписывать заводской процесс, однако следует подтвердить, что поставщик имеет определенный подход к контролю качества для предлагаемой конструкции и может предоставить согласованную документацию по приемо-сдаточным испытаниям.

Шум также следует оценивать на уровне установки. Конструкция сердечника, плотность магнитного потока, устройство корпуса, поверхность монтажа, акустика помещения и расположенные рядом отражающие стены влияют на воспринимаемый звук. Если трансформатор планируется установить рядом с квартирами, офисами, школами или зоной обслуживания больницы, включите в запрос четкое требование по уровню шума и укажите ожидаемые условия измерения. Трансформатор с низкими потерями не обязательно является самым тихим агрегатом в каждой физической среде.

Габариты и масса могут влиять на планирование замены. Перед размещением заказа подтвердите нагрузку на фундамент, размеры дверных проемов, маршруты подъема, грузоподъемность крана, пространство для изгиба кабелей, ориентацию выводов высокого и низкого напряжения, а также зазоры для осмотра. Эти проверки особенно важны в помещениях при модернизации, где эффективный агрегат, который невозможно переместить на место без модификации здания, может нарушить график.

Срок поставки является техническим, а также коммерческим риском

Когда модернизация привязана к окну отключения, запрашиваемую дату поставки следует разделить на этапы: утверждение чертежей, подготовка материалов, производство, испытания, упаковка, отгрузка, транспортировка и приемка на площадке. Обещания «скоро будет доступно» недостаточно, если конфигурация, напряжение, комплектующие и объем испытаний еще не зафиксированы. Нестандартные номиналы, специальные вводы, нестандартные коробки выводов, необычные требования к сопротивлению короткого замыкания, а также специфическая для проекта окраска или детали корпуса могут повлиять на последовательность производства.

Утверждение чертежей часто недооценивают. Поставщик может быть готов к производству, однако производство не должно начинаться на основе предположений о направлении ввода кабеля, маркировке выводов, настройках защитных устройств или габаритах. Задержка утверждения может исчерпать резерв графика, даже если сам завод работает нормально. Определите, кто уполномочен утверждать чертежи, как будут фиксироваться технические изменения и должна ли выдаваться пересмотренная дата поставки после изменения конструкции.

Для срочных программ может быть разумно стандартизировать спецификацию трансформатора для нескольких объектов, где это допускают электрические условия. Стандартизация может упростить проверку, планирование запасных частей и координацию поставок. Она не должна навязывать несовместимые сопротивление короткого замыкания, напряжение или условия установки каждому объекту лишь ради сокращения срока поставки.

Защитите график ввода в эксплуатацию

Трансформатор является лишь одной частью модернизации распределительной сети. Распределительные устройства, панели защиты, кабели, строительные работы и схемы резервного электроснабжения могут стать критическим путем. Если для поддержания работы ответственных нагрузок при плановом переключении требуется временная генерация, резервный источник должен быть согласован с оборудованием переключения, схемой заземления, последовательностью нагрузок, требованиями к напряжению и частоте.

Для объектов, которым требуется временное или постоянное резервное питание в зонах с повышенными требованиями к шуму, в рамках плана обеспечения непрерывности может рассматриваться дизель-генераторная установка в шумозащитном кожухе. Доступные конфигурации обеспечивают основную мощность от 50kVA до 500kVA и резервную мощность от 55kVA до 550kVA, работу на 50Hz или 60Hz, трехфазный четырехпроводной выход, опциональный ATS и опциональный удаленный мониторинг. Ее использование не заменяет планирование трансформатора: мощность генератора необходимо проверять с учетом пусковых токов, нелинейных нагрузок, времени переключения и фактического графика приоритетных нагрузок.

Когда вариант с меньшими потерями, вероятно, оправдает свою надбавку

Трансформатор из аморфного сплава SBH15 обычно легче обосновать, когда агрегат будет находиться под напряжением в течение длительных периодов, коэффициент нагрузки является умеренным, а не постоянно высоким, потерям энергии присвоена существенная внутренняя стоимость и проект предполагает длительный срок эксплуатации. Он также может хорошо соответствовать программам, требующим снижения распределительных потерь на нескольких аналогичных установках, при условии, что спецификации оборудования действительно сопоставимы.

Обоснование слабее, когда трансформатор находится под напряжением лишь ограниченное время, когда расчетные потери нагрузки преобладают вследствие устойчиво высокой нагрузки, когда предполагаемый период эксплуатации короткий или когда надбавка за снижение потерь не может быть подтверждена предположениями владельца о стоимости энергии. В таких случаях традиционная конструкция с тщательно контролируемыми потерями нагрузки, подходящей мощностью и более быстрой доступностью может дать лучший результат для проекта.

Существует также промежуточный случай: конструкция с меньшими потерями может быть технически привлекательной, но срок поставки слишком сжат. Вместо принятия непроверенного обещания о сроке поставки сравнивайте альтернативы с одинаковым требованием к дате установки. Стоимость пропуска окна отключения, продления временной генерации или задержки подачи напряжения в здание может превысить часть экономии потерь за весь срок службы.

Преобразуйте решение в механизмы контроля заказа на поставку

После выбора предпочтительного варианта преобразуйте пункты оценки в договорные требования. В заказе на поставку должны быть указаны утвержденная техническая спецификация, гарантированные потери, требования к испытаниям, чертежи, комплектующие, условия поставки, требования к упаковке и документация, которую необходимо предоставить до отгрузки. Также следует указать порядок работы с отклонениями. Изменение коэффициента трансформации, сопротивления короткого замыкания, диапазона ответвлений, ориентации выводов или значения потерь не должно исчезать в пересмотренном чертеже без официального согласования.

Перед отгрузкой убедитесь, что отчет о приемо-сдаточных испытаниях соответствует заказанному серийному номеру и что номинальные параметры, группа соединения, ответвления, сопротивление короткого замыкания и значения потерь четко зафиксированы. На площадке осмотрите агрегат на наличие транспортных повреждений, утечек масла при их применимости, незакрепленных комплектующих, поврежденных вводов, отсутствующих уплотнений и несоответствий между шильдиком и утвержденной документацией. Затем монтажные бригады должны подтвердить заземление, кабельные соединения, настройки защиты, положение ответвления и фазовые соотношения до подачи напряжения.

Наиболее обоснованным решением о закупке редко является вариант с наименьшей первоначальной ценой предложения или наименьшим изолированным показателем потерь. Это вариант, профиль потерь которого соответствует реальному рабочему циклу, технический объем которого полностью сопоставим, а график производства поддерживает требуемую дату подачи напряжения без создания предотвратимого риска при вводе в эксплуатацию.
