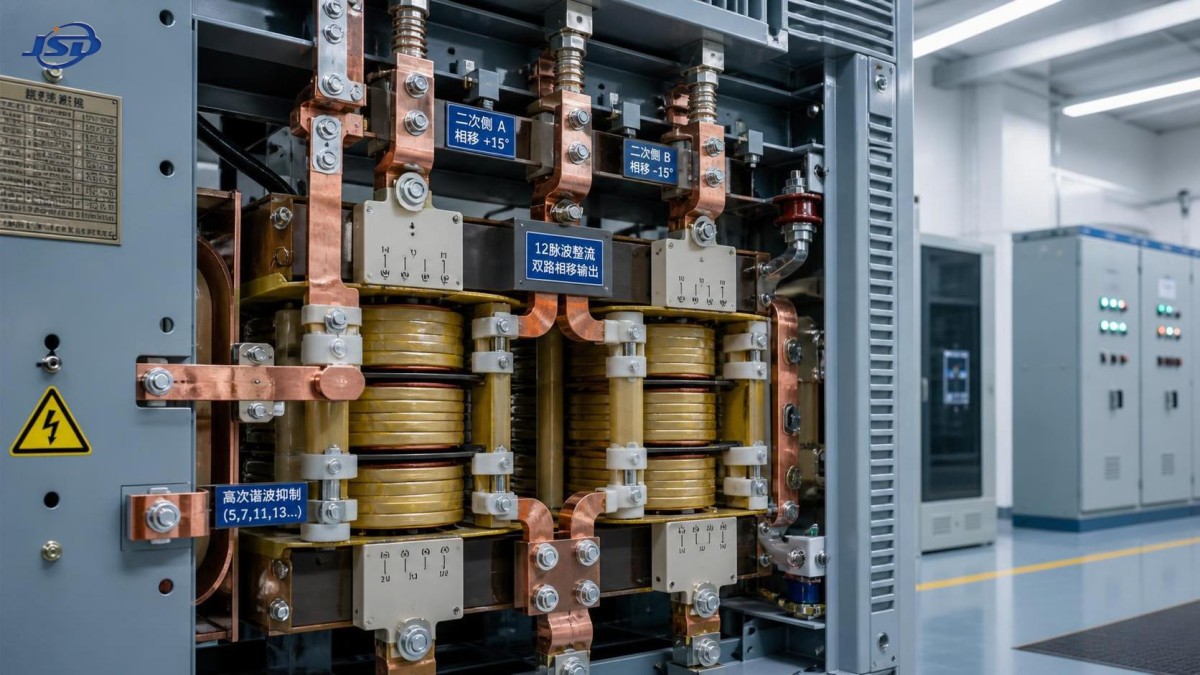

أساسيات محول التقويم: لماذا تُعد إزاحة الطور والتوافقيات مهمة في أنظمة التيار المستمر

عندما يتعرّف الأشخاص للمرة الأولى على محول مقوم، فإنهم غالبًا ما يركزون على الوظيفة الواضحة: تحويل مصدر التيار المتردد إلى شكل يدعم عمليات التيار المستمر. وهذا أمر مهم بالطبع، لكنه لا يمثل سوى جزء من الصورة. ففي الأنظمة الصناعية الفعلية، غالبًا ما يكمن الفرق بين منظومة تيار مستمر مستقرة وفعّالة وأخرى مليئة بالمشكلات في مسألتين أقل وضوحًا: إزاحة الطور والتوافقيات.

هذه ليست مسائل نظرية مجردة من الكتب الدراسية، بل تؤثر في ارتفاع درجة حرارة المحول، وأداء المقوم، وجودة الجهد، والضغط على الشبكة الموجودة في الجانب السابق، بل وحتى عمر المعدات المتصلة. وبالنسبة إلى المهندسين وفرق المشتريات ومخططي المشاريع الذين يسعون إلى فهم كيفية عمل أنظمة التيار المستمر عمليًا، فإن تعلم هذه الأساسيات يجعل تقييم مدى ملاءمة تصميم المحول للتحليل الكهربائي، ومحركات السرعة المتغيرة، والبنية التحتية لشحن البطاريات، وإمدادات الجر، أو غيرها من تطبيقات القدرة المقومة، أكثر سهولة بكثير.

لذلك، فإن محول المقوم ليس مجرد محول قياسي موضوع أمام مقوم. بل يتم تصميمه عادةً وفق ترتيبات ملفات محددة، وملاءمة للجهد، وتنسيق للعزل، واعتبارات حرارية، بحيث يمكن لمصدر التيار المتردد ووحدة المقوم العمل معًا بشكل موثوق في ظل ظروف الأحمال غير الخطية.

ما الذي يجعل محول المقوم مختلفًا عن محول القدرة العادي؟

للوهلة الأولى، ينقل كلا الجهازين الطاقة الكهربائية من خلال الحث الكهرومغناطيسي. لكن الفرق الرئيسي يكمن في طبيعة الحمل. فعادةً ما يغذي محول القدرة أو التوزيع التقليدي أحمالًا خطية متوازنة نسبيًا. أما محول المقوم، فعلى العكس، يغذي جسر مقوم يسحب التيار على شكل نبضات بدلًا من شكل جيبي سلس.

ويؤدي هذا التغيير وحده إلى عدة نتائج تصميمية. فقد يحتاج المحول إلى التعامل مع:

• تيارات توافقية أعلى
• تسخين إضافي في الملفات والأجزاء الهيكلية
• تكوينات خاصة لجهد الجانب الثانوي لدوائر التقويم
• مخرجات مزاحة الطور من أجل التقويم متعدد النبضات
• متطلبات أكثر صرامة لتنظيم الجهد في ظل تقلب الطلب على التيار المستمر

وبعبارة أخرى، يجب على المحول أن يفعل أكثر من مجرد «رفع الجهد أو خفضه». إذ يجب أن يدعم سلوك التقويم دون أن يتحول إلى نقطة ضعف في النظام.

لماذا تكتسب إزاحة الطور أهمية أكبر مما يتوقعه كثير من المبتدئين؟

قد تبدو إزاحة الطور مفهومًا تقنيًا، لكن فكرته سهلة الاستيعاب. ففي أنظمة التقويم، تشير إزاحة الطور إلى الإزاحة الزاوية المتعمدة بين مخرجات الملفات الثانوية المختلفة للمحول. وغالبًا ما تتحقق هذه الإزاحة من خلال وصلات ملفات مختلفة مثل دلتا، ونجمة، ومتعرجة، أو ملفات ثانوية مرتبة بطريقة خاصة.

لماذا تتم إضافة إزاحة الطور عمدًا؟ لأنها تساعد على إنشاء أنظمة تقويم متعددة النبضات، مثل ترتيبات 12 نبضة أو 18 نبضة أو 24 نبضة. وتجمع هذه الأنظمة المخرجات من عدة جسور مقومة تغذيها ملفات محول ذات أطوار مزاحة. وعند التصميم بشكل صحيح، تُلغى بعض المكونات التوافقية من أحد الجسور بواسطة مكونات الجسر الآخر. والنتيجة هي تيار دخل أنظف وتحسن عام في جودة القدرة.

وبالنسبة إلى من هم في مرحلة البحث، فهذه هي الخلاصة العملية:إزاحة الطور ليست ميزة جانبية؛ بل هي استراتيجية أساسية للحد من التوافقيات.

إذا كان نظام التيار المستمر يستخدم مقومًا بسيطًا بست نبضات، فعادةً ما يكون التشوه التوافقي على جانب التيار المتردد أكثر وضوحًا بكثير. وفي العديد من البيئات الصناعية، قد يؤدي ذلك إلى زيادة الفواقد، والتداخل مع المعدات القريبة، وزيادة صعوبة الامتثال لمتطلبات جودة القدرة لدى المرفق أو المصنع. وغالبًا ما يتم اختيار ترتيب 12 نبضة، الذي تتيحه إزاحة طور المحول، لأنه يوفر تحسنًا ملحوظًا دون تعقيد الأنظمة ذات العدد الأعلى من النبضات.

ولهذا السبب، لا يمكن فصل اختيار المحول عن طوبولوجيا المقوم. فقد يفوّت المشتري الذي يقارن الحلول وفق تصنيف الجهد وkVA فقط السؤال التصميمي الحقيقي: ما علاقة الطور المطلوبة لدعم عدد النبضات المطلوب وأداء التوافقيات؟

فهم التوافقيات بعبارات بسيطة

التوافقيات هي مكونات للتيار أو الجهد عند ترددات تمثل مضاعفات لتردد القدرة الأساسي. ففي نظام تيار متردد مثالي، يكون شكل الموجة جيبيًا نقيًا. أما في النظام الذي يغذيه مقوم، فيُسحب التيار على شكل نبضات متقطعة، مما يؤدي إلى تشويه تلك الموجة. وهذه التشوهات هي ما نطلق عليه التوافقيات.

لماذا يكتسب هذا الأمر أهمية كبيرة في تطبيقات محولات المقومات؟

لأن التوافقيات ليست مجرد ضوضاء كهربائية غير ضارة، بل قد تؤدي إلى:

• تسخين إضافي في ملفات المحول والأجزاء المعدنية المجاورة للقلب
• زيادة الفواقد في الكابلات وقضبان التوصيل
• انخفاض معامل القدرة على مستوى النظام
• الفصل غير المرغوب فيه أو زيادة الضغط على معدات المفاتيح وأجهزة الحماية
• تشوه الجهد بما يؤثر في الأحمال الأخرى على الشبكة نفسها
• تسارع تقادم العزل إذا لم تتم السيطرة على الإجهاد الحراري

وفي المنشآت التي تعمل فيها عدة أحمال غير خطية معًا، قد تتراكم هذه التأثيرات بهدوء. فقد يبدو النظام مقبولًا خلال التشغيل الأولي، ثم يبدأ لاحقًا في إظهار ارتفاع درجة الحرارة، أو عدم استقرار الأداء، أو زيادة غير متوقعة في وتيرة الصيانة. ولهذا السبب ينظر فريق المشاريع ذو الخبرة إلى ما هو أبعد من التصنيفات الاسمية، ويولي اهتمامًا وثيقًا بخصائص شكل موجة الحمل.

العلاقة بين عدد النبضات وأداء التوافقيات

تتمثل إحدى القواعد التقريبية المفيدة في أن التقويم بعدد نبضات أعلى يحسن عادةً سلوك التوافقيات على جانب التيار المتردد. ويُعد نظام الست نبضات شائعًا واقتصاديًا، لكن بصمته التوافقية قوية نسبيًا. أما تكوين 12 نبضة، الذي يتحقق باستخدام ملفات ثانوية للمحول ذات أطوار مزاحة، فيمكنه تقليل التوافقيات السائدة منخفضة الرتبة بشكل ملحوظ. كما يمكن لترتيبات النبضات الأعلى أن تحسن الأداء أكثر عندما تكون الشبكة حساسة أو عندما تكون استقرار العملية أمرًا بالغ الأهمية.

ومع ذلك، لا يعني عدد النبضات الأكبر تلقائيًا أنه الخيار الأفضل في كل مشروع. فالقرار الصحيح يعتمد على حجم التركيب، وظروف الشبكة، وحساسية العملية، وقيود التكلفة، والمساحة المتاحة. ففي بعض التطبيقات، يوفر نظام 12 نبضة مصمم جيدًا توازنًا عمليًا. وفي تطبيقات أخرى، قد يكون من المناسب استخدام ترشيح إضافي أو تقنية محول أكثر تقدمًا.

وهنا تصبح المناقشة التقنية المبكرة ذات قيمة. إذ يمكن للمصنعين ذوي الخبرة القوية في التطبيقات المساعدة على مواءمة تصميم المحول مع بيئة التشغيل الفعلية بدلًا من التعامل معه كمكوّن مستقل.

ما الذي ينبغي على المهندسين والمشترين التحقق منه قبل اختيار محول مقوم؟

تبدو العديد من أوراق المواصفات كاملة ومطمئنة، لكنها لا توضح دائمًا ما إذا كان المحول متوافقًا بالفعل مع نظام التيار المستمر. وإذا كنت لا تزال في مرحلة جمع المعلومات، فيمكن لطرح بعض الأسئلة أن يوضح الوضع بسرعة.

• ما نوع المقوم الذي سيتم استخدامه؟ يعتمد تصميم المحول بدرجة كبيرة على ما إذا كان النظام بست نبضات أو 12 نبضة أو بتكوين آخر.
• ما إزاحة الطور المطلوبة؟ يحدد ذلك ترتيب الملفات وقدرة إلغاء التوافقيات.
• ما توقعات تيار التوافقيات؟ ينبغي أن يعكس التصميم الحراري الإجهاد الفعلي لشكل الموجة، وليس الافتراضات الجيبية المثالية فقط.
• ما مدى استقرار الشبكة الموجودة في الجانب السابق؟ قد تكون الشبكات الضعيفة أكثر عرضة للتشوه وتقلب الجهد.
• ما دورة تشغيل عملية التيار المستمر؟ يختلف التشغيل المستمر للخدمة الشاقة كثيرًا عن الخدمة المتقطعة.
• هل توجد قيود تتعلق بالمساحة أو التبريد أو البيئة؟ تؤثر المواقع الداخلية والخارجية والمسببة للتآكل وذات درجات الحرارة المرتفعة أو المليئة بالغبار جميعها في أولويات التصميم.

وتكتسب هذه الأسئلة أهمية خاصة في التصنيع الصناعي، ومحطات تحويل القدرة، ومشاريع الطاقة، حيث يمثل توقف النظام تكلفة تشغيلية فعلية.

أوجه سوء الفهم الشائعة التي تؤدي إلى قرارات سيئة للنظام

يتمثل أحد المفاهيم الخاطئة الشائعة في الاعتقاد بأن مشكلات التوافقيات يمكن حلها دائمًا لاحقًا باستخدام مرشحات خارجية. للمرشحات بالتأكيد مكانها، لكن لا ينبغي استخدامها ذريعة لتجاهل التنسيق بين المحول والمقوم في مرحلة التصميم. فإذا لم تتم مواءمة إزاحة الطور والممانعة والهوامش الحرارية بشكل جيد منذ البداية، فقد تصبح المعالجات اللاحقة أكثر تعقيدًا وتكلفة.

ومن أوجه سوء الفهم الأخرى الاعتقاد بأن محول توزيع قياسيًا يمكنه ببساطة أن يحل محل محول مقوم إذا بدت نسبة الجهد مناسبة. وقد يبدو هذا الافتراض مغريًا في بعض حالات الخدمة الخفيفة، لكن أحمال المقومات تفرض أنماط إجهاد غير خطية قد لا يكون المحول العادي محسّنًا لتحملها على المدى الطويل.

ومن السهل أيضًا التقليل من تأثير التوسعة المستقبلية. فقد يقوم المصنع في البداية بتركيب وحدة مقوم واحدة، ثم يضيف لاحقًا مزيدًا من أحمال التيار المستمر على الشبكة نفسها. وقد تصبح ظروف التوافقيات التي كانت قابلة للإدارة في السابق مشكلة بعد التوسعة. ويمكن للتفكير المسبق أثناء اختيار المحول أن يوفر قدرًا كبيرًا من جهود إعادة التصميم لاحقًا.

كيف يدعم تصميم محول المقوم الموثوقية طويلة الأجل؟

تأخذ التصميمات الأكثر موثوقية النظرية الكهربائية وواقع التشغيل في الاعتبار في الوقت نفسه. وهذا يعني الاهتمام بحجم الموصلات، وأداء نظام العزل، ومفاعلة التسرب، والمتانة الميكانيكية في ظل تقلبات الحمل، وسلوك التبريد في ظروف التيار الغني بالتوافقيات.

وفي البنية الأوسع لتوزيع القدرة، من المفيد أيضًا تذكر أن أنظمة المقومات لا تعمل بمعزل عن غيرها. فهي تتصل بالمحطات الفرعية، والمغذيات، ومعدات المفاتيح، وغالبًا بمحولات أخرى تخدم الأحمال التقليدية. وفي العديد من المشاريع، قد يتعايش تركيب المقوم مع معدات قياسية مثل محول توزيع قدرة مغمور بالزيت 10kV/0.4kV، بحيث يؤدي كل منها دورًا مختلفًا ضمن المنظومة الكهربائية نفسها. ويساعد فهم موضع محول المقوم ضمن هذه السلسلة المخططين على اتخاذ قرارات أكثر توازنًا بشأن جودة الشبكة، وفصل الأحمال، وتوافق المعدات.

وبالنسبة إلى الشركات العاملة في إنشاء الشبكات، والتصنيع الصناعي، والطاقة الجديدة، وتطوير البنية التحتية، فإن هذه الرؤية الأوسع مهمة. تتعامل Jinshida Electric Power Technology Co., Ltd. مع معدات القدرة من منظور شامل للنظام، وليس باعتبارها منتجات مستقلة فحسب، بل باعتبارها جزءًا من حلول آمنة وموفرة للطاقة وموثوقة لنقل وتوزيع القدرة. وتكتسب هذه الرؤية قيمة خاصة في تطبيقات المقومات، لأن الأداء يعتمد على كيفية تفاعل المحول مع مسار القدرة بأكمله.

متى ينبغي أن تصبح السيطرة على التوافقيات أولوية؟

الإجابة الصادقة هي: في وقت أبكر مما تتوقعه العديد من الفرق. ينبغي أن تصبح السيطرة على التوافقيات موضوعًا جديًا عندما يتحقق أي مما يلي:

• يكون حمل التيار المستمر كبيرًا مقارنةً بقدرة المصنع أو المغذي
• توجد أحمال إلكترونية حساسة في مكان قريب
• يفرض المرفق أو المشروع متطلبات صارمة لجودة القدرة
• تعتمد العمليات الصناعية ذات التشغيل المستمر على استقرار التشغيل
• حدث في السابق ارتفاع في درجة حرارة المحول أو فواقد غير مفسرة

ونادرًا ما يكون الانتظار حتى ظهور مشكلات التشغيل التجريبي هو المسار الأكثر كفاءة. فعند تلك المرحلة، قد تكون قرارات التخطيط والشراء وتمديد الكابلات قد حدّت بالفعل من الخيارات المتاحة.

طريقة عملية للتفكير في الأمر

إذا كنت جديدًا على هذا الموضوع، ففكر في محول المقوم باعتباره وسيطًا بين شبكة التيار المتردد وعملية التيار المستمر. فالوسيط الجيد لا ينقل المعلومات فحسب، بل يعيد تشكيلها ومواءمتها ويقلل سوء الفهم بين جانبين مختلفين تمامًا. ومن الناحية الكهربائية، تساعد إزاحة الطور على مواءمة التقويم متعدد النبضات لتحقيق تشوه أقل، بينما يساعد التصميم المراعي للتوافقيات المحول على التحمل والأداء في ظل أشكال موجات التيار الفعلية التي ينشئها تحويل التيار المستمر.

ولهذا السبب تكتسب إزاحة الطور والتوافقيات أهمية كبيرة. فهي تؤثر في الكفاءة، والأداء الحراري، ونظافة الشبكة، وعمر المعدات بطرق يسهل تجاهلها في مرحلة وضع المفهوم، لكن يصعب تجاهلها بعد تشغيل النظام.

وبالنسبة إلى الباحثين عن المعلومات الذين يقارنون بين الخيارات، فإن الخطوة التالية الأذكى لا تتمثل في طلب تصنيف المحول فقط، بل في السؤال عن كيفية أداء المحول في نظام المقوم الفعلي: ما تكوين النبضات الذي يدعمه، وما ظروف التوافقيات التي صُمم من أجلها، وكيف تحمي بنيته الموثوقية طويلة الأجل. فهذه الإجابات تكشف أكثر بكثير مما تكشفه لوحة البيانات وحدها.
