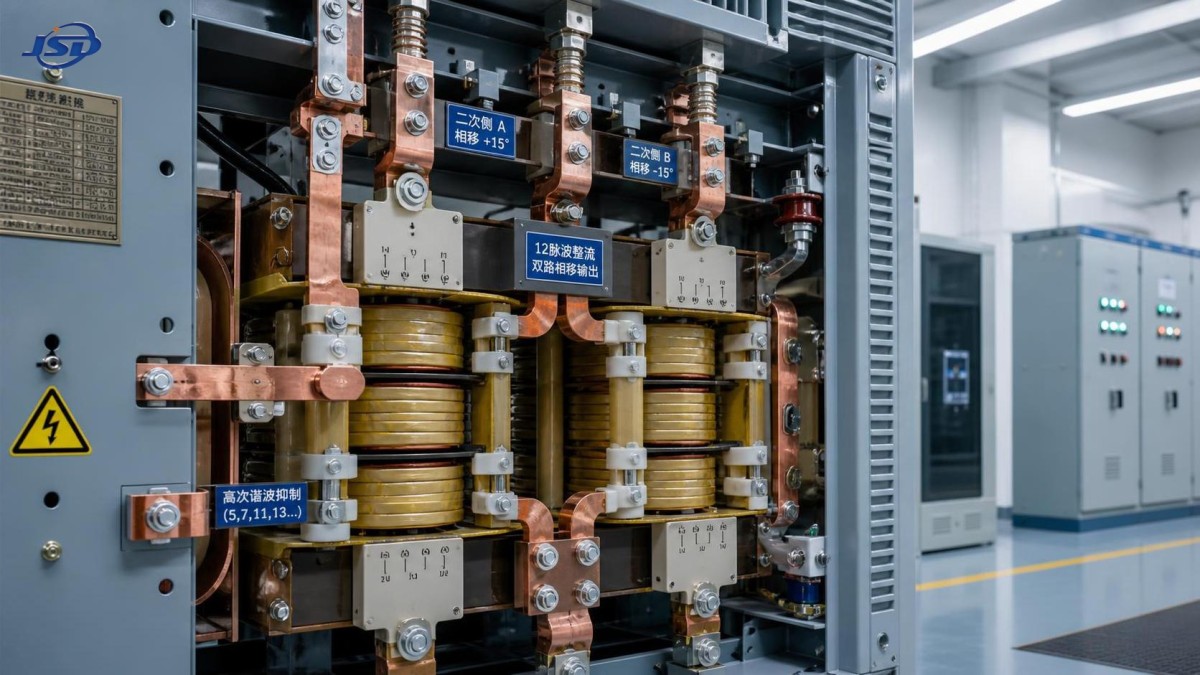

Notions de base sur les transformateurs redresseurs : pourquoi le déphasage et les harmoniques sont importants dans les systèmes CC

Lorsqu’ils commencent à s’intéresser à un transformateur redresseur, les utilisateurs se concentrent souvent sur sa fonction la plus évidente : convertir l’alimentation CA en une forme adaptée aux processus en courant continu. Cela est bien sûr important, mais ce n’est que la partie visible du sujet. Dans les systèmes industriels réels, la différence entre une installation CC stable et efficace et une installation problématique dépend souvent de deux aspects moins visibles : le et les harmoniques.

Il ne s’agit pas de préoccupations théoriques abstraites. Elles influencent l’échauffement du transformateur, les performances du redresseur, la qualité de la tension, les contraintes exercées sur le réseau en amont et même la durée de vie des équipements connectés. Pour les ingénieurs, les équipes d’approvisionnement et les responsables de projets qui cherchent à comprendre le comportement réel des systèmes CC, la connaissance de ces principes de base facilite grandement l’évaluation de l’adéquation d’une conception de transformateur à l’électrolyse, aux entraînements à vitesse variable, aux infrastructures de recharge des batteries, à l’alimentation de traction ou à d’autres applications d’alimentation redressée.

Un transformateur redresseur n’est donc pas simplement un transformateur standard placé en amont d’un redresseur. Il est généralement conçu avec des configurations d’enroulements spécifiques, une adaptation de tension, une coordination de l’isolation et des caractéristiques thermiques permettant à la source CA et à l’unité de redressement de fonctionner ensemble de manière fiable dans des conditions de charge non linéaire.

Qu’est-ce qui différencie un transformateur redresseur d’un transformateur de puissance ordinaire ?

À première vue, les deux appareils transfèrent l’énergie électrique par induction électromagnétique. La principale différence réside dans la nature de la charge. Un transformateur de puissance ou de distribution classique alimente généralement des charges linéaires relativement équilibrées. En revanche, un transformateur redresseur alimente un pont redresseur qui absorbe le courant sous forme d’impulsions plutôt que selon une forme sinusoïdale régulière.

Cette seule différence entraîne plusieurs conséquences en matière de conception. Le transformateur peut devoir prendre en charge :

• des courants harmoniques plus élevés
• un échauffement supplémentaire des enroulements et des parties structurelles
• des configurations spéciales de tension secondaire pour les circuits redresseurs
• des sorties déphasées pour le redressement multipulsé
• des exigences plus strictes en matière de régulation de tension lorsque la demande CC fluctue

En d’autres termes, le transformateur doit faire plus que simplement augmenter ou réduire la tension. Il doit supporter le fonctionnement du redressement sans devenir le point faible du système.

Pourquoi le déphasage est plus important que ne le pensent de nombreux débutants

Le déphasage peut sembler technique, mais son principe reste facile à comprendre. Dans les systèmes redresseurs, le déphasage désigne le déplacement angulaire volontaire entre différentes sorties secondaires du transformateur. Il est souvent obtenu grâce à différentes connexions d’enroulements, telles que le triangle, l’étoile, le zigzag ou des enroulements secondaires spécialement agencés.

Pourquoi introduire volontairement un déphasage ? Parce qu’il permet de constituer des systèmes redresseurs multipulsés, tels que des configurations à 12, 18 ou 24 impulsions. Ces systèmes combinent les sorties de plusieurs ponts redresseurs alimentés par des enroulements de transformateur déphasés. Lorsque la conception est correctement réalisée, certaines composantes harmoniques d’un pont sont compensées par celles d’un autre. Il en résulte un courant d’entrée plus propre et une amélioration globale de la qualité de l’énergie.

Pour les personnes en phase de recherche, il faut retenir l’essentiel suivant :le déphasage n’est pas une fonction secondaire ; il constitue une stratégie centrale d’atténuation des harmoniques.

Si un système CC utilise un redresseur simple à 6 impulsions, la distorsion harmonique côté CA est généralement beaucoup plus prononcée. Dans de nombreux environnements industriels, cela peut accroître les pertes, perturber les équipements voisins et compliquer le respect des exigences de qualité de l’énergie du réseau ou de l’installation. Une configuration à 12 impulsions, rendue possible par le déphasage du transformateur, est souvent choisie, car elle offre une amélioration significative sans la complexité des systèmes à très grand nombre d’impulsions.

C’est pourquoi le choix du transformateur ne peut pas être dissocié de la topologie du redresseur. Un acheteur qui compare les solutions uniquement selon la tension nominale et la puissance en kVA risque de passer à côté de la véritable question de conception : quelle relation de phase est nécessaire pour prendre en charge le nombre d’impulsions et les performances harmoniques souhaités ?

Comprendre les harmoniques en termes simples

Les harmoniques sont des composantes de courant ou de tension dont les fréquences sont des multiples de la fréquence fondamentale du réseau. Dans un système CA idéal, la forme d’onde est une sinusoïde régulière. Dans un système alimenté par un redresseur, le courant est absorbé sous forme d’impulsions discontinues, ce qui déforme cette onde. Ces déformations sont ce que l’on appelle les harmoniques.

Pourquoi cela est-il si important dans une application utilisant un transformateur redresseur ?

Parce que les harmoniques ne sont pas un simple bruit électrique inoffensif. Elles peuvent entraîner :

• un échauffement supplémentaire des enroulements du transformateur et des parties métalliques proches du noyau
• une augmentation des pertes dans les câbles et les jeux de barres
• une réduction du facteur de puissance au niveau du système
• des déclenchements intempestifs ou des contraintes sur les appareillages de commutation et les dispositifs de protection
• une distorsion de tension affectant les autres charges du même réseau
• un vieillissement accéléré de l’isolation si les contraintes thermiques ne sont pas maîtrisées

Dans les installations où plusieurs charges non linéaires fonctionnent simultanément, ces effets peuvent s’accumuler progressivement. Un système peut sembler acceptable au début de son exploitation, puis présenter ultérieurement une surchauffe, un fonctionnement instable ou une fréquence de maintenance imprévue. C’est pourquoi les équipes de projet expérimentées vont au-delà des valeurs nominales et accordent une attention particulière aux caractéristiques de la forme d’onde de la charge.

Le lien entre le nombre d’impulsions et les performances harmoniques

Une règle générale utile est que le redressement avec un nombre d’impulsions plus élevé améliore généralement le comportement harmonique côté CA. Un système à 6 impulsions est courant et économique, mais son profil harmonique est relativement important. Une configuration à 12 impulsions, obtenue grâce à des secondaires de transformateur déphasés, peut réduire sensiblement les harmoniques dominantes de rang inférieur. Des configurations avec un nombre d’impulsions encore plus élevé peuvent améliorer davantage les performances lorsque le réseau est sensible ou que la stabilité du processus est essentielle.

Cependant, un nombre d’impulsions plus élevé ne constitue pas automatiquement le meilleur choix pour chaque projet. La décision appropriée dépend de la taille de l’installation, des conditions du réseau, de la sensibilité du processus, des contraintes de coût et de l’espace disponible. Dans certaines applications, un système à 12 impulsions bien conçu offre un compromis pratique. Dans d’autres, un filtrage supplémentaire ou une technologie de conversion plus avancée peut être justifié.

C’est à ce stade que les discussions techniques menées en amont prennent toute leur valeur. Les fabricants disposant d’une solide expertise applicative peuvent contribuer à adapter la conception du transformateur aux conditions réelles d’exploitation, au lieu de le considérer comme un composant isolé.

Ce que les ingénieurs et les acheteurs doivent vérifier avant de sélectionner un transformateur redresseur

De nombreuses fiches techniques semblent rassurantes par leur niveau de détail, mais elles ne révèlent pas toujours si le transformateur est réellement adapté au système CC. Si vous êtes encore au stade de la collecte d’informations, quelques questions peuvent rapidement clarifier la situation.

• Quel type de redresseur sera utilisé ? La conception du transformateur dépend largement du fait que le système soit à 6 impulsions, à 12 impulsions ou d’une autre configuration.
• Quel déphasage est nécessaire ? Il détermine la configuration des enroulements et la capacité d’annulation des harmoniques.
• Quelles sont les exigences concernant les courants harmoniques ? La conception thermique doit tenir compte des contraintes réelles liées à la forme d’onde, et pas seulement d’hypothèses sinusoïdales idéales.
• Quelle est la stabilité du réseau en amont ? Les réseaux faibles peuvent être plus vulnérables à la distorsion et aux fluctuations de tension.
• Quel sera le cycle de fonctionnement du processus CC ? Un fonctionnement continu en régime intensif est très différent d’un service intermittent.
• Existe-t-il des contraintes d’espace, de refroidissement ou d’environnement ? Les sites intérieurs, extérieurs, corrosifs, à haute température ou poussiéreux influencent tous les priorités de conception.

Ces questions sont particulièrement pertinentes dans la fabrication industrielle, les postes de conversion d’énergie et les projets énergétiques, où les arrêts du système entraînent un coût opérationnel réel.

Les malentendus courants qui conduisent à de mauvaises décisions concernant le système

Une idée reçue consiste à penser que les problèmes d’harmoniques peuvent toujours être résolus ultérieurement au moyen de filtres externes. Les filtres ont certainement leur utilité, mais ils ne doivent pas servir de prétexte pour négliger la coordination entre le transformateur et le redresseur au stade de la conception. Si le déphasage, l’impédance et les marges thermiques sont mal adaptés dès le départ, les corrections en aval peuvent devenir plus complexes et plus coûteuses.

Une autre erreur consiste à croire qu’un transformateur de distribution standard peut simplement remplacer un transformateur redresseur lorsque le rapport de tension semble approprié. Dans certaines applications peu exigeantes, cette hypothèse peut sembler tentante. Toutefois, les charges redressées imposent des profils de contraintes non linéaires auxquels un transformateur ordinaire n’est peut-être pas optimisé pour résister à long terme.

Il est également facile de sous-estimer l’impact d’une extension future. Une usine peut installer initialement une seule unité de redressement, puis ajouter ultérieurement d’autres charges CC sur le même réseau. Des conditions harmoniques autrefois maîtrisables peuvent devenir problématiques après l’extension. Anticiper cette évolution lors de la sélection du transformateur peut éviter d’importants travaux de reconception par la suite.

Comment la conception du transformateur redresseur favorise la fiabilité à long terme

Les conceptions les plus fiables tiennent compte simultanément de la théorie électrique et des conditions réelles d’exploitation. Cela implique d’accorder une attention particulière au dimensionnement des conducteurs, aux performances du système d’isolation, à la réactance de fuite, à la résistance mécanique lors des fluctuations de charge et au comportement du refroidissement dans des conditions de courant riche en harmoniques.

Dans une architecture de distribution électrique plus large, il est également utile de se rappeler que les systèmes redresseurs ne fonctionnent pas de manière isolée. Ils sont reliés à des sous-stations, des départs, des appareillages de commutation et souvent à d’autres transformateurs alimentant des charges conventionnelles. Dans de nombreux projets, une installation de redressement peut coexister avec un équipement standard tel qu’un transformateur de distribution de puissance immergé dans l’huile 10kV/0.4kV, chaque équipement remplissant un rôle différent au sein du même écosystème électrique. Comprendre la place du transformateur redresseur dans cette chaîne aide les responsables de la planification à prendre des décisions plus équilibrées concernant la qualité du réseau, la séparation des charges et la compatibilité des équipements.

Pour les entreprises actives dans la construction de réseaux, la fabrication industrielle, les nouvelles énergies et le développement des infrastructures, cette vision globale est importante. Jinshida Electric Power Technology Co., Ltd. aborde les équipements électriques selon cette perspective systémique : non pas comme de simples produits isolés, mais comme des éléments de solutions de transmission et de distribution sûres, économes en énergie et fiables. Dans les applications de redressement en particulier, cette approche est précieuse, car les performances dépendent de l’interaction du transformateur avec l’ensemble du circuit électrique.

Quand la maîtrise des harmoniques doit-elle devenir une priorité ?

La réponse honnête est la suivante : plus tôt que ne le pensent de nombreuses équipes. La maîtrise des harmoniques doit devenir un sujet prioritaire lorsque l’une des conditions suivantes est présente :

• la charge CC est importante par rapport à la capacité de l’usine ou du départ
• des charges électroniques sensibles se trouvent à proximité
• le fournisseur d’électricité ou le projet impose des exigences strictes en matière de qualité de l’énergie
• des processus industriels fonctionnant en continu dépendent d’un fonctionnement stable
• une surchauffe du transformateur ou des pertes inexpliquées ont déjà été observées

Attendre l’apparition de problèmes lors de la mise en service est rarement la solution la plus efficace. À ce stade, les décisions relatives à l’implantation, aux achats et au câblage peuvent déjà limiter les options disponibles.

Une manière pratique d’aborder le sujet

Si vous découvrez ce domaine, considérez un transformateur redresseur comme un intermédiaire entre le réseau CA et le processus CC. Un bon intermédiaire ne se contente pas de transmettre les informations. Il les remodèle, les aligne et réduit les incompréhensions entre deux parties très différentes. En termes électriques, le déphasage contribue à aligner le redressement multipulsé afin de réduire la distorsion, tandis qu’une conception prenant en compte les harmoniques aide le transformateur à résister aux formes d’onde de courant réelles générées par la conversion CC et à fonctionner dans ces conditions.

C’est pourquoi le déphasage et les harmoniques sont si importants. Ils influencent l’efficacité, les performances thermiques, la qualité du réseau et la durée de vie des équipements, d’une manière facile à négliger au stade de la conception, mais difficile à ignorer une fois le système mis sous tension.

Pour les personnes qui recherchent des informations et comparent les solutions, l’étape suivante la plus pertinente ne consiste pas seulement à demander la puissance nominale d’un transformateur. Il faut également demander comment le transformateur se comportera dans le système redresseur réel : quelle configuration d’impulsions il prend en charge, pour quelles conditions harmoniques il est conçu et comment sa construction garantit sa fiabilité à long terme. Ces réponses fournissent bien plus d’informations qu’une simple plaque signalétique.
