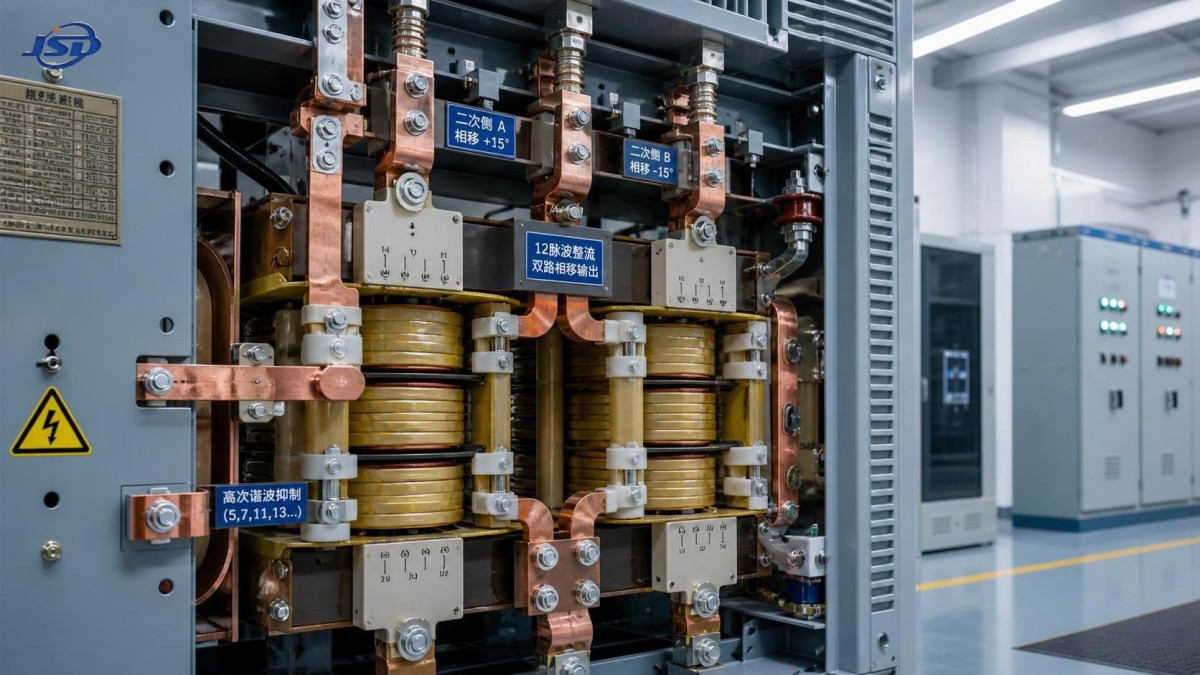

Noções básicas sobre transformadores retificadores: por que a defasagem de fase e as harmônicas são importantes em sistemas de corrente contínua

Quando as pessoas analisam pela primeira vez um transformador retificador, geralmente se concentram em sua função mais evidente: converter a alimentação CA em uma forma adequada para processos em CC. Isso é importante, naturalmente, mas representa apenas a superfície da questão. Em sistemas industriais reais, a diferença entre uma instalação de CC estável e eficiente e uma instalação problemática geralmente está relacionada a dois aspectos menos visíveis: deslocamento de fase e harmônicas.

Esses não são conceitos abstratos de livros didáticos. Eles afetam o aquecimento do transformador, o desempenho do retificador, a qualidade da tensão, o estresse na rede a montante e até mesmo a vida útil dos equipamentos conectados. Para engenheiros, equipes de compras e planejadores de projetos que buscam entender como os sistemas de CC se comportam na prática, conhecer esses fundamentos facilita muito a avaliação da adequação de um projeto de transformador para eletrólise, acionamentos de velocidade variável, infraestrutura de carregamento de baterias, alimentação de tração ou outras aplicações de potência retificada.

Portanto, um transformador retificador não é simplesmente um transformador convencional instalado antes de um retificador. Normalmente, ele é projetado com configurações específicas de enrolamentos, adaptação de tensão, coordenação de isolamento e considerações térmicas, para que a fonte CA e a unidade retificadora possam operar juntas de forma confiável sob condições de carga não linear.

O que diferencia um transformador retificador de um transformador de potência comum?

À primeira vista, ambos os equipamentos transferem energia elétrica por meio da indução eletromagnética. A principal diferença está na natureza da carga. Um transformador de potência ou distribuição convencional normalmente alimenta cargas lineares relativamente equilibradas. Já um transformador retificador alimenta uma ponte retificadora que absorve corrente em pulsos, em vez de uma forma senoidal contínua.

Essa única mudança gera várias consequências para o projeto. O transformador pode precisar lidar com:

• Correntes harmônicas mais elevadas
• Aquecimento adicional nos enrolamentos e nas partes estruturais
• Configurações especiais de tensão secundária para os circuitos retificadores
• Saídas com deslocamento de fase para retificação multipulsos
• Requisitos mais rigorosos de regulação de tensão sob demanda variável de CC

Em outras palavras, o transformador precisa fazer mais do que “elevar ou reduzir a tensão”. Ele deve suportar o comportamento da retificação sem se tornar o ponto fraco do sistema.

Por que o deslocamento de fase é mais importante do que muitos iniciantes imaginam

O deslocamento de fase parece um conceito técnico, mas sua ideia é compreensível. Em sistemas retificadores, o deslocamento de fase refere-se ao deslocamento angular intencional entre diferentes saídas secundárias do transformador. Isso geralmente é obtido por meio de diferentes conexões de enrolamentos, como delta, estrela, zig-zag ou enrolamentos secundários dispostos de forma especial.

Por que introduzir deliberadamente um deslocamento de fase? Porque ele ajuda a formar sistemas retificadores multipulsos, como configurações de 12, 18 ou 24 pulsos. Esses sistemas combinam as saídas de várias pontes retificadoras alimentadas por enrolamentos do transformador com deslocamento de fase. Quando projetados corretamente, determinados componentes harmônicos de uma ponte são compensados pelos componentes de outra. O resultado é uma corrente de entrada mais limpa e uma melhor qualidade geral da energia.

Para quem está na fase de pesquisa, a conclusão prática é a seguinte:o deslocamento de fase não é um recurso secundário; é uma estratégia central de mitigação de harmônicas.

Se um sistema de CC utiliza um retificador simples de 6 pulsos, a distorção harmônica no lado CA normalmente é muito mais acentuada. Em muitos ambientes industriais, isso pode aumentar as perdas, interferir nos equipamentos próximos e dificultar o cumprimento das expectativas da concessionária ou da instalação quanto à qualidade da energia. Uma configuração de 12 pulsos, possibilitada pelo deslocamento de fase do transformador, é frequentemente escolhida porque oferece uma melhoria significativa sem a complexidade de sistemas com um número muito elevado de pulsos.

É por isso que a seleção do transformador não pode ser separada da topologia do retificador. Um comprador que compare as soluções apenas pela tensão nominal e pelos kVA pode deixar de considerar a verdadeira questão de projeto: qual relação de fase é necessária para suportar o número de pulsos desejado e o desempenho harmônico esperado?

Entendendo as harmônicas em termos simples

As harmônicas são componentes de corrente ou tensão em frequências que são múltiplos da frequência fundamental da rede elétrica. Em um sistema CA perfeito, a forma de onda é uma senoide limpa. Em um sistema alimentado por retificador, a corrente é absorvida em pulsos descontínuos, distorcendo essa onda. Essas distorções são o que chamamos de harmônicas.

Por que isso é tão importante em uma aplicação com transformador retificador?

Porque as harmônicas não são um ruído elétrico inofensivo. Elas podem causar:

• Aquecimento adicional nos enrolamentos do transformador e nas partes metálicas próximas ao núcleo
• Aumento das perdas em cabos e barramentos
• Redução do fator de potência no nível do sistema
• Desarmes indevidos ou estresse em equipamentos de manobra e dispositivos de proteção
• Distorção da tensão que afeta outras cargas na mesma rede
• Envelhecimento mais rápido do isolamento caso o estresse térmico não seja controlado

Em instalações onde várias cargas não lineares operam simultaneamente, esses efeitos podem se acumular silenciosamente. Um sistema pode parecer adequado durante a fase inicial de operação e, posteriormente, apresentar superaquecimento, desempenho instável ou uma frequência de manutenção inesperada. Essa é uma das razões pelas quais equipes de projeto experientes vão além das capacidades nominais e prestam muita atenção às características da forma de onda da carga.

A relação entre o número de pulsos e o desempenho harmônico

Uma regra prática útil é que a retificação com um número maior de pulsos geralmente melhora o comportamento harmônico no lado CA. Um sistema de 6 pulsos é comum e econômico, mas sua assinatura harmônica é relativamente forte. Uma configuração de 12 pulsos, obtida com secundários do transformador com deslocamento de fase, pode reduzir significativamente as harmônicas dominantes de ordem inferior. Configurações com um número ainda maior de pulsos podem melhorar o desempenho em redes sensíveis ou quando a estabilidade do processo é crítica.

Ainda assim, mais pulsos não significam automaticamente a melhor escolha para todos os projetos. A decisão correta depende do tamanho da instalação, das condições da rede, da sensibilidade do processo, das restrições de custo e do espaço disponível. Em algumas aplicações, um sistema de 12 pulsos bem projetado oferece um equilíbrio prático. Em outras, pode ser justificável utilizar filtragem adicional ou uma tecnologia de conversão mais avançada.

É nesse ponto que uma discussão técnica realizada desde o início se torna valiosa. Fabricantes com forte conhecimento de aplicações podem ajudar a alinhar o projeto do transformador ao ambiente operacional real, em vez de tratá-lo como um componente isolado.

O que engenheiros e compradores devem verificar antes de selecionar um transformador retificador

Muitas fichas técnicas parecem tranquilizadoramente completas, mas nem sempre revelam se o transformador está realmente adequado ao sistema de CC. Se você ainda está na fase de coleta de informações, algumas perguntas podem esclarecer rapidamente a situação.

• Que tipo de retificador será utilizado? O projeto do transformador depende muito de o sistema ser de 6 pulsos, 12 pulsos ou de outra configuração.
• Qual deslocamento de fase é necessário? Isso determina a disposição dos enrolamentos e a capacidade de cancelamento de harmônicas.
• Quais são as expectativas para a corrente harmônica? O projeto térmico deve refletir o estresse real da forma de onda, e não apenas pressupostos de uma onda senoidal ideal.
• Quão estável é a rede a montante? Redes frágeis podem ser mais vulneráveis à distorção e às flutuações de tensão.
• Qual será o ciclo de trabalho do processo de CC? Uma operação contínua e pesada é muito diferente de um serviço intermitente.
• Existem restrições de espaço, resfriamento ou condições ambientais? Locais internos, externos, corrosivos, com alta temperatura ou empoeirados afetam as prioridades do projeto.

Essas perguntas são especialmente relevantes na fabricação industrial, em estações de conversão de energia e em projetos de energia nos quais o tempo de inatividade do sistema representa um custo operacional real.

Equívocos comuns que levam a decisões inadequadas sobre o sistema

Um equívoco comum é acreditar que os problemas de harmônicas sempre podem ser resolvidos posteriormente com filtros externos. Os filtros certamente têm sua função, mas não devem ser usados como justificativa para ignorar a coordenação entre o transformador e o retificador durante a fase de projeto. Se o deslocamento de fase, a impedância e as margens térmicas forem mal dimensionados desde o início, as correções posteriores poderão se tornar mais complexas e caras.

Outro equívoco é pensar que um transformador de distribuição convencional pode simplesmente substituir um transformador retificador quando a relação de tensão parece adequada. Em algumas situações de baixa exigência, essa hipótese pode parecer tentadora. No entanto, as cargas retificadoras impõem padrões de estresse não linear que um transformador comum pode não estar otimizado para suportar a longo prazo.

Também é fácil subestimar o impacto de uma futura expansão. Uma fábrica pode instalar inicialmente uma unidade retificadora e, posteriormente, adicionar mais cargas de CC à mesma rede. As condições harmônicas que antes eram administráveis podem se tornar problemáticas após a expansão. Considerar o futuro durante a seleção do transformador pode economizar um esforço considerável de reprojeto mais adiante.

Como o projeto do transformador retificador contribui para a confiabilidade a longo prazo

Os projetos mais confiáveis levam em consideração simultaneamente a teoria elétrica e a realidade operacional. Isso significa dar atenção ao dimensionamento dos condutores, ao desempenho do sistema de isolamento, à reatância de dispersão, à resistência mecânica sob flutuações de carga e ao comportamento do resfriamento sob condições de corrente rica em harmônicas.

Na arquitetura mais ampla de distribuição de energia, também é útil lembrar que os sistemas retificadores não operam isoladamente. Eles se conectam a subestações, alimentadores, equipamentos de manobra e, frequentemente, a outros transformadores que atendem cargas convencionais. Em muitos projetos, uma instalação retificadora pode coexistir com equipamentos padrão, como um Transformador de Distribuição de Potência Imerso em Óleo de 10kV/0.4kV, cada um desempenhando funções diferentes dentro do mesmo ecossistema elétrico. Compreender onde o transformador retificador se encaixa nessa cadeia ajuda os planejadores a tomar decisões mais equilibradas sobre a qualidade da rede, a segregação de cargas e a compatibilidade dos equipamentos.

Para empresas que atuam na construção de redes elétricas, fabricação industrial, novas energias e desenvolvimento de infraestrutura, essa visão mais ampla é importante. A Jinshida Electric Power Technology Co., Ltd. aborda os equipamentos elétricos com essa perspectiva sistêmica: não apenas como produtos isolados, mas como parte de soluções seguras, energeticamente eficientes e confiáveis de transmissão e distribuição. Especialmente em aplicações de retificação, essa perspectiva é valiosa porque o desempenho depende da forma como o transformador interage com todo o percurso da energia.

Quando o controle de harmônicas deve se tornar uma prioridade?

A resposta honesta é: mais cedo do que muitas equipes imaginam. O controle de harmônicas deve se tornar um tema prioritário quando qualquer uma das seguintes condições for verdadeira:

• A carga de CC for grande em relação à capacidade da fábrica ou do alimentador
• Houver cargas eletrônicas sensíveis nas proximidades
• A concessionária ou o projeto tiver requisitos rigorosos de qualidade da energia
• Processos industriais de operação contínua dependerem de um funcionamento estável
• Já tiverem ocorrido superaquecimento do transformador ou perdas inexplicadas

Esperar até que surjam problemas durante o comissionamento raramente é o caminho mais eficiente. Nessa fase, as decisões de layout, aquisição e cabeamento podem já ter limitado as opções disponíveis.

Uma forma prática de entender o assunto

Se você é novo no assunto, pense em um transformador retificador como um tradutor entre a rede CA e o processo de CC. Um bom tradutor não apenas transmite as informações. Ele as adapta, alinha e reduz os mal-entendidos entre dois lados muito diferentes. Em termos elétricos, o deslocamento de fase ajuda a alinhar a retificação multipulsos para reduzir a distorção, enquanto um projeto que considera as harmônicas ajuda o transformador a resistir e operar sob as formas de onda de corrente reais criadas pela conversão para CC.

É por isso que o deslocamento de fase e as harmônicas são tão importantes. Eles influenciam a eficiência, o desempenho térmico, a qualidade da rede e a vida útil dos equipamentos de maneiras fáceis de ignorar na fase conceitual, mas difíceis de desconsiderar quando o sistema é energizado.

Para quem busca informações e compara opções, o próximo passo mais inteligente não é simplesmente solicitar a capacidade nominal do transformador. É perguntar como o transformador se comportará no sistema retificador real: qual configuração de pulsos ele suporta, para quais condições harmônicas foi projetado e como sua construção protege a confiabilidade a longo prazo. Essas respostas revelam muito mais do que qualquer placa de identificação.
