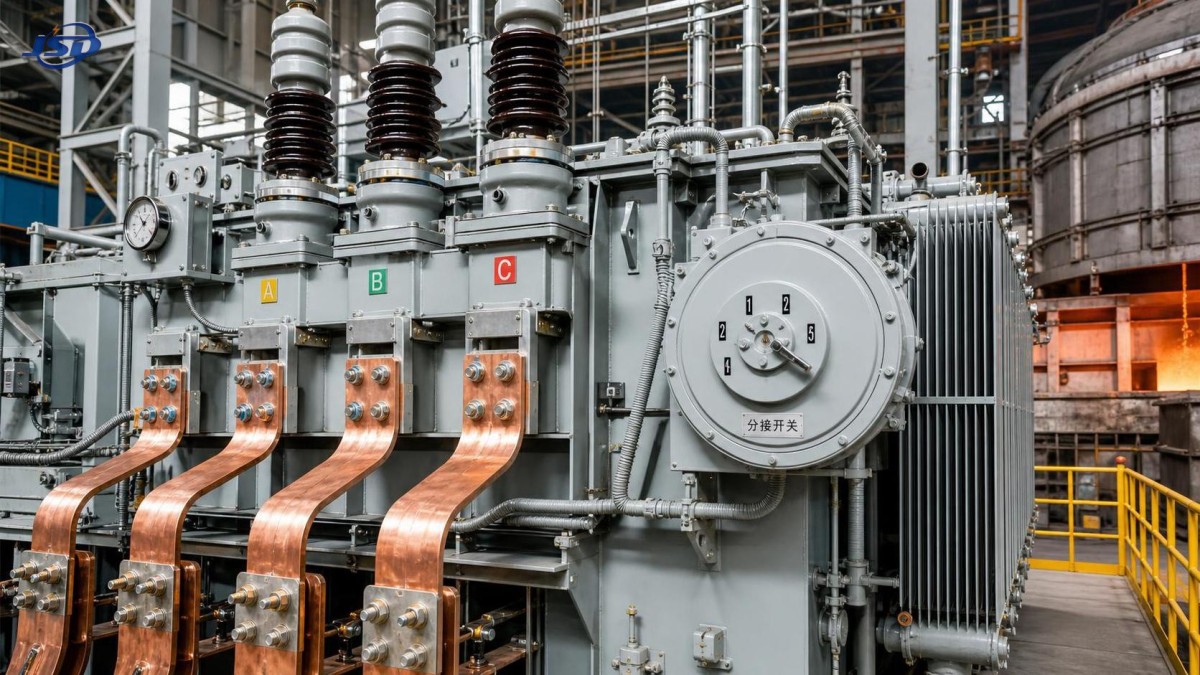

Выбор печного трансформатора: основные номинальные параметры для сталеплавильных, плавильных и дуговых печей

Выбор трансформатора для печной установки следует начинать с анализа графика нагрузки, а не только с номинальной мощности. Процессы плавки стали, ферросплавов и цветных металлов сопровождаются значительными колебаниями тока, частыми кратковременными перегрузками и повторяющимися тепловыми циклами. Трансформатор, который кажется подходящим по установившейся мощности в кВА, всё же может перегреваться, терять стабильность напряжения на электродах или преждевременно стареть, если рабочий профиль не соответствует его конструкции. Практический вопрос заключается в том, способен ли трансформатор поддерживать весь диапазон рабочих режимов печи, включая зажигание дуги, рафинирование, перерывы при выпуске металла и нерегулярные переходы между этими режимами.

Для работы с дуговыми печами в первую очередь необходимо тщательно оценить взаимосвязь между номинальной мощностью, рабочим циклом и допустимой перегрузкой. От трансформатора печи обычно требуется обеспечивать питание низковольтных нагрузок с очень большими токами и резкими колебаниями. При выборе полезно отдельно рассматривать непрерывную тепловую нагрузочную способность и кратковременную технологическую потребность. Трансформатор может выдерживать временную нагрузку выше номинальной, но только при определённых условиях охлаждения и с учётом ограничений по температуре наиболее нагретой точки обмотки. Если технологический график включает длительные этапы плавки с повторяющимися пиковыми токами, тепловой резерв следует оценивать по фактическому тепловому циклу, а не по отдельным пиковым значениям.

Мощность необходимо оценивать вместе с режимом работы печи

Номинальная мощность часто воспринимается как основной показатель, однако в применениях для печей она имеет смысл только в сочетании с методом эксплуатации. Электропечи сопротивления, рудно-термические печи, ковшовые печи и дуговые сталеплавильные печи по-разному воздействуют на трансформатор. Рудно-термическая печь может создавать относительно стабильную, но чрезвычайно большую потребность в токе, тогда как дуговая печь способна вызывать быстрые колебания, гармоники и условия, близкие к короткому замыканию, при обрушении шихты или нестабильном горении дуги. Если технологический процесс включает частые пуски и остановы, трансформатор может охлаждаться неравномерно, что влияет на требуемый запас по тепловой конструкции.

Следует также обратить внимание на то, основан ли заявленный показатель мощности на естественном охлаждении, принудительной циркуляции масла, принудительной подаче воздуха или ступенчатой системе охлаждения. Конструкцию, достигающую полной заявленной мощности только после полного включения вспомогательной системы охлаждения, необходимо тщательно оценивать в условиях, где присутствуют производственная пыль, нестабильное качество охлаждающей воды или недостаточное техническое обслуживание вентиляторов. В загрязнённой металлургической среде поверхности охлаждения могут покрываться отложениями, фильтры — засоряться, а эффективный отвод тепла — снижаться относительно расчётных условий.

Импеданс является технологическим параметром, а не только характеристикой защиты

Импеданс короткого замыкания напрямую влияет на работу печи. Более высокий импеданс может ограничивать ток короткого замыкания и снижать механические нагрузки при аварийных возмущениях, но одновременно увеличивает падение напряжения под нагрузкой. Более низкий импеданс повышает жёсткость напряжения на выводах печи, однако может привести к более сильным броскам тока и большим электродинамическим усилиям в обмотках. Универсального оптимального значения не существует: подходящий диапазон зависит от типа печи, мощности питающей сети, стратегии регулирования электродов и чувствительности процесса плавки к стабильности дуги.

Для дуговых сталеплавильных печей импеданс следует рассматривать вместе с ожидаемым перемещением электродов и конструкцией вторичной цепи. Даже при правильном выборе самого трансформатора длинные вторичные проводники, дополнительные реакторы или геометрия шин могут настолько изменить фактическое поведение цепи, что это повлияет на характеристики дуги. Ошибки при выборе часто возникают, когда поставщики сравнивают импеданс без подтверждения одинаковых исходных условий, включая положение переключателя ответвлений, температурную базу и размещение дополнительной реактивности — внутри или вне объёма поставки трансформатора.

Из этого также следует важность механической прочности. Трансформаторы печей подвергаются повторяющимся воздействиям сквозных токов короткого замыкания, особенно при нестабильных условиях плавки. Конструкцию стяжки обмоток, опоры проводников и изоляционные распорки следует рассматривать как реальные критерии выбора, а не как скрытые производственные детали, поскольку электродинамическая усталость может накапливаться задолго до появления явного электрического отказа.

Диапазон напряжения и схема регулирования определяют гибкость технологического процесса

Широкий диапазон регулирования на стороне высокого напряжения или многоступенчатый выход на вторичной стороне часто необходимы, поскольку условия работы печи меняются в течение плавки. Состав лома, плотность шихты, состояние ванны и длина дуги изменяют предпочтительную рабочую точку. Поэтому схему переключения ответвлений необходимо изучать особенно внимательно. Важно количество ответвлений, но размер ступени имеет ещё большее значение, чем предполагается во многих спецификациях. Если ступени напряжения слишком велики, регулирование становится резким, и печь может проводить слишком много времени вне оптимальных рабочих точек.

Выбор переключения без возбуждения или переключения под нагрузкой должен соответствовать требованиям непрерывности технологического процесса. Для применений с частой регулировкой мощности переключатель под нагрузкой может быть оправдан, однако его эксплуатационные и технические требования должны быть реалистичными для конкретного объекта. Необходимо учитывать износ контактов, чистоту масла, коммутационную нагрузку и доступ для осмотра. На некоторых установках более простая схема переключения без возбуждения в сочетании с внешними средствами управления может оказаться более удобной для длительной эксплуатации при условии приемлемости технологических перерывов.

Оценка регулирования напряжения должна охватывать весь путь от источника питания до печи. Коэффициент трансформации сам по себе не определяет фактическое напряжение на электроде, поскольку необходимо учитывать потери в шинопроводе, контактное сопротивление, падение напряжения на реакторе и нагрев кабелей. Технически корректный выбор часто зависит от запроса расчётного значения вторичного напряжения на выводах печи при характерном токе, а не только значения напряжения холостого хода на вводе трансформатора.

Конструкция системы охлаждения должна соответствовать реальным условиям окружающей среды

Охлаждение трансформатора печи нельзя оценивать в условиях, характерных для чистого помещения. На сталеплавильных и плавильных предприятиях могут присутствовать металлическая пыль, лучистое тепло, вибрация и ограниченный воздухообмен в зоне установки оборудования. Конструкция, хорошо работающая в стандартных испытательных условиях, может вести себя иначе, если радиаторы подвергаются воздействию окалины или охлаждающий воздух циркулирует внутри закрытого помещения трансформатора. Поэтому направление потока масла, расположение радиаторов, резервирование вентиляторов и точки контроля температуры следует рассматривать с учётом компоновки установки, а не изолированно.

Компоненты с водяным охлаждением, если они входят в состав общей цепи печи, создают дополнительный риск при выборе. Качество воды, обнаружение утечек, стратегия изоляции и защита от замерзания могут влиять на доступность трансформатора, даже если его магнитопровод и обмотки отличаются высокой надёжностью. Если надёжность вспомогательного электропитания во время аварийных возмущений на предприятии вызывает сомнения, целесообразно оценить, как Silent Canopy Diesel Generator Set вписывается в общий план обеспечения непрерывности работы вспомогательных систем охлаждения и систем управления, поскольку после потери принудительного охлаждения тепловая авария может развиться очень быстро.

Вторичная токовая цепь заслуживает такого же внимания, как и магнитопровод трансформатора

Многие проблемы трансформаторов печей фактически связаны со вторичной цепью. На участке прохождения тока от низковольтных вводов к печи может возникать интенсивный локальный нагрев, если соединения подготовлены ненадлежащим образом, гибкие соединители имеют недостаточное сечение или при прокладке шин не были учтены магнитные контурные эффекты. При выборе необходимо сопоставить номинальный ток вводов, расположение выводов, расстояния между ними и механическую доступность с фактической конструкцией шинопровода. Даже хорошо рассчитанный трансформатор может оказаться неудобным для монтажа или обслуживания, если геометрия выводов приводит к резким изгибам, неравномерному распределению тока или чрезмерному количеству соединений.

Низковольтные вводы также требуют механической и тепловой оценки. Режим работы печи может вызывать вибрацию, перемещение проводников и лучистый нагрев от расположенного рядом оборудования. Выбранный тип ввода должен соответствовать уровню загрязнения и требованиям к техническому обслуживанию. В некоторых конструкциях для тяжёлых условий эксплуатации стоит проверить необходимость разделения фаз, экранирования или изменения конструкции кожуха для ограничения перегрева и паразитных потерь вокруг выводов.

Потери, гармоники и паразитный нагрев

Сравнение эффективности не следует сводить только к потерям холостого хода и нагрузочным потерям. Работа печи часто сопровождается гармониками, асимметрией и нерегулярной формой тока, что увеличивает паразитные потери в конструкционных стальных деталях, стенках бака и выводах обмоток. В стандартном применении трансформатора эти потери могут не иметь решающего значения, но в трансформаторе печи они способны стать частью теплового ограничения. Поэтому вопросы экранирования, управления магнитным потоком вблизи бака и транспозиции проводников входят в техническую оценку, особенно если ожидаются длительные кампании при повышенном токе.

При слабой питающей сети или её чувствительности к гармоникам трансформатор следует оценивать вместе с реактором, фильтром или компенсационным устройством. Трансформатор, выбранный только по собственной паспортной табличке, всё равно может создавать эксплуатационные проблемы, если не учитывать взаимодействие с системой. Колебания напряжения, потребность в реактивной мощности и гармонические искажения являются вопросами уровня предприятия, однако спецификация трансформатора влияет на все три показателя.

Изоляционная система и диэлектрические запасы

Диэлектрическая прочность в данном режиме эксплуатации испытывается не только номинальным напряжением системы. Коммутационные перенапряжения, повторяющиеся операции переключения ответвлений и технологические возмущения могут создавать сложные нагрузки на изоляцию. Качество маслобумажной изоляции, процесс сушки, контроль влажности при производстве и обращение при транспортировке влияют на долгосрочную надёжность. Если трансформатор будет перевозиться по неровным дорогам или храниться до монтажа, транспортные крепления, контроль ударных воздействий и способ сохранения масла становятся важными критериями выбора, а не второстепенными логистическими деталями.

На объекте план ввода в эксплуатацию должен включать проверку состояния изоляции после транспортировки, проверку вспомогательных систем охлаждения, испытание масла при необходимости и подтверждение того, что уставки защиты соответствуют работе печи, а не типовой схеме для силового трансформатора. Распространённая ошибка заключается в предположении, что стандартные уставки дифференциальной и максимальной токовой защиты можно перенести непосредственно; пусковые токи трансформатора, рабочие колебания и технологические переходные процессы обычно требуют более тщательной координации.

Закупочная документация должна содержать технологические детали, а не общие формулировки о трансформаторе

Слабая техническая спецификация часто приводит к ошибкам при последующем сравнении предложений. Если участникам закупки сообщаются только первичное напряжение, вторичное напряжение и мощность в кВА, возвращаемые предложения могут различаться по базе определения импеданса, условиям охлаждения, трактовке диапазона регулирования и подходу к перегрузкам. Полезный пакет запроса должен содержать описание типа печи, ожидаемого поведения коэффициента мощности, если оно известно, рабочих стадий, условий окружающей среды, высоты над уровнем моря при необходимости, концепции вторичных проводников и ограничений по габаритам, уровню шума или доступу для обслуживания. В нём также следует указать, что должно входить в объём тепловой и электрической поставки, включая вводы, режим работы OLTC, контрольные устройства и логику сигнализации температуры.

Важны и точки контроля. Марка материала магнитопровода, материал проводников, исполнение паяных или болтовых соединений, конструкция стяжки и детали системы удержания масла могут влиять на срок службы, однако часто остаются скрытыми в чертежах поставщика, если их не указать заранее. Для этого класса трансформаторов рассмотрение стандартных испытаний следует дополнять вниманием к допуску импеданса, методу определения превышения температуры и специальным испытаниям, уточняющим поведение в условиях, близких к печным.

Ограничения при монтаже могут изменить предпочтительную конструкцию

Пространство вокруг трансформатора, маршрут прокладки к печному отделению и ограничения по подъёму могут исключить некоторые конструкции, в остальном являющиеся приемлемыми. До окончательного оформления заказа необходимо проверить съёмные секции радиаторов, ориентацию расширительного бака, доступ к кабельному коробу и зазор для демонтажа вводов. При модернизации существующих установок фундаменты и отметки шин могут вынудить использовать неудобные адаптации. Обычно лучше решить вопросы механического сопряжения ещё на этапе выбора, чем впоследствии компенсировать их модификациями на объекте, увеличивающими электрические потери или сложность обслуживания.

Детали заземления и экранирования также требуют раннего внимания. Рассеянные магнитные поля вокруг вторичных цепей с большими токами могут вызывать нагрев расположенных рядом металлоконструкций, кабельных лотков или опорных рам. Эта проблема может оставаться незаметной при обычной проверке спецификации, но после подачи напряжения превратиться в постоянную эксплуатационную проблему.

Наиболее удачные решения по выбору трансформатора для печи обычно объединяют электрические номинальные параметры, тепловые ограничения, механическую конструкцию и реальные условия монтажа в единую согласованную систему. При совместном рассмотрении этих аспектов спецификацию гораздо сложнее неправильно интерпретировать и значительно проще корректно сравнивать.
