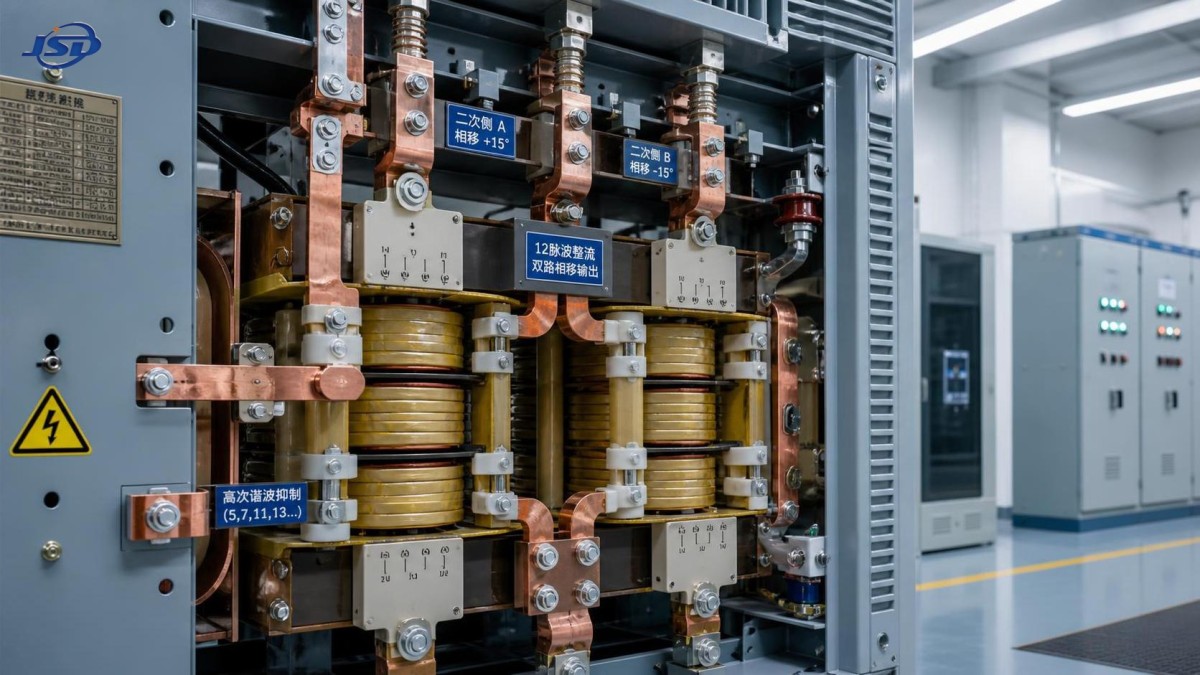

Fundamentos de los transformadores rectificadores: por qué el desplazamiento de fase y los armónicos son importantes en los sistemas de CC

Cuando las personas comienzan a analizar un transformador rectificador, suelen centrarse primero en su función más evidente: convertir el suministro de CA en una forma que permita realizar procesos de CC. Esto es importante, por supuesto, pero solo representa la superficie del tema. En los sistemas industriales reales, la diferencia entre una instalación de CC estable y eficiente y otra problemática suele depender de dos cuestiones menos visibles: el desfase de fase y los armónicos.

No se trata de conceptos abstractos de los libros de texto. Afectan al calentamiento del transformador, al rendimiento del rectificador, a la calidad de la tensión, al esfuerzo de la red aguas arriba e incluso a la vida útil de los equipos conectados. Para los ingenieros, equipos de compras y responsables de proyectos que desean comprender cómo funcionan en la práctica los sistemas de CC, conocer estos conceptos básicos facilita mucho la evaluación de si el diseño de un transformador es adecuado para electrólisis, accionamientos de velocidad variable, infraestructuras de carga de baterías, suministro de tracción u otras aplicaciones de potencia rectificada.

Por lo tanto, un transformador rectificador no es simplemente un transformador estándar colocado delante de un rectificador. Normalmente se diseña con disposiciones específicas de devanados, adaptación de tensión, coordinación del aislamiento y consideraciones térmicas, de modo que la fuente de CA y la unidad rectificadora puedan funcionar juntas de forma fiable bajo condiciones de carga no lineal.

¿Qué diferencia a un transformador rectificador de un transformador de potencia convencional?

A primera vista, ambos dispositivos transfieren energía eléctrica mediante inducción electromagnética. La diferencia clave reside en la naturaleza de la carga. Un transformador de potencia o de distribución convencional suele alimentar cargas lineales relativamente equilibradas. En cambio, un transformador rectificador alimenta un puente rectificador que absorbe corriente en pulsos, en lugar de hacerlo con una forma sinusoidal uniforme.

Este único cambio genera varias consecuencias de diseño. El transformador puede tener que soportar:

• Corrientes armónicas más elevadas
• Calentamiento adicional en los devanados y las partes estructurales
• Configuraciones especiales de tensión secundaria para los circuitos rectificadores
• Salidas desfasadas para la rectificación de múltiples pulsos
• Requisitos más estrictos de regulación de tensión bajo una demanda fluctuante de CC

En otras palabras, el transformador debe hacer algo más que “elevar o reducir la tensión”. Debe admitir el comportamiento de rectificación sin convertirse en el punto débil del sistema.

Por qué el desfase de fase es más importante de lo que muchos principiantes esperan

El desfase de fase puede parecer un concepto técnico, pero la idea es fácil de comprender. En los sistemas rectificadores, el desfase de fase se refiere al desplazamiento angular intencionado entre diferentes salidas secundarias del transformador. Esto suele lograrse mediante diferentes conexiones de devanados, como delta, estrella, zigzag o devanados secundarios dispuestos de forma especial.

¿Por qué introducir deliberadamente un desfase de fase? Porque ayuda a crear sistemas rectificadores de múltiples pulsos, como configuraciones de 12, 18 o 24 pulsos. Estos sistemas combinan las salidas de varios puentes rectificadores alimentados por devanados del transformador desfasados. Cuando se diseñan correctamente, determinados componentes armónicos de un puente se compensan con los de otro. El resultado es una corriente de entrada más limpia y una mejor calidad de potencia general.

Para quienes se encuentran en la fase de investigación, la conclusión práctica es la siguiente:el desfase de fase no es una función secundaria; es una estrategia fundamental de mitigación de armónicos.

Si un sistema de CC utiliza un rectificador sencillo de 6 pulsos, la distorsión armónica en el lado de CA suele ser mucho más pronunciada. En muchos entornos industriales, esto puede aumentar las pérdidas, interferir con los equipos cercanos y dificultar el cumplimiento de las expectativas de calidad de potencia de la compañía eléctrica o de la planta. A menudo se elige una configuración de 12 pulsos, habilitada por el desfase del transformador, porque ofrece una mejora significativa sin la complejidad de los sistemas de muy alto número de pulsos.

Por eso, la selección del transformador no puede separarse de la topología del rectificador. Un comprador que compare las soluciones únicamente por la tensión nominal y los kVA puede pasar por alto la verdadera cuestión de diseño: ¿qué relación de fase se necesita para admitir el número de pulsos y el rendimiento armónico deseados?

Comprender los armónicos en términos sencillos

Los armónicos son componentes de corriente o tensión cuyas frecuencias son múltiplos de la frecuencia fundamental de la red eléctrica. En un sistema de CA perfecto, la forma de onda es una onda sinusoidal limpia. En un sistema alimentado por un rectificador, la corriente se absorbe en pulsos discontinuos, lo que distorsiona dicha onda. Estas distorsiones son lo que denominamos armónicos.

¿Por qué es tan importante esto en una aplicación con untransformador rectificador?

Porque los armónicos no son un ruido eléctrico inofensivo. Pueden provocar:

• Calentamiento adicional en los devanados del transformador y en las partes metálicas próximas al núcleo
• Aumento de las pérdidas en cables y barras colectoras
• Reducción del factor de potencia a nivel del sistema
• Disparos intempestivos o esfuerzos adicionales en los equipos de conmutación y los dispositivos de protección
• Distorsión de tensión que afecta a otras cargas de la misma red
• Envejecimiento acelerado del aislamiento si no se controla el esfuerzo térmico

En instalaciones donde funcionan conjuntamente varias cargas no lineales, estos efectos pueden acumularse silenciosamente. Un sistema puede parecer aceptable durante las primeras etapas de funcionamiento y posteriormente presentar sobrecalentamiento, rendimiento inestable o una frecuencia de mantenimiento inesperada. Por esta razón, los equipos de proyectos experimentados van más allá de las capacidades nominales y prestan especial atención a las características de la forma de onda de la carga.

La relación entre el número de pulsos y el rendimiento armónico

Una regla práctica útil es que una rectificación con un mayor número de pulsos generalmente mejora el comportamiento armónico en el lado de CA. Un sistema de 6 pulsos es común y económico, pero su firma armónica es relativamente intensa. Una configuración de 12 pulsos, conseguida mediante secundarios del transformador desfasados, puede reducir significativamente los armónicos dominantes de orden inferior. Las configuraciones con un número de pulsos aún mayor pueden mejorar el rendimiento cuando la red es sensible o la estabilidad del proceso es fundamental.

Aun así, un mayor número de pulsos no significa automáticamente que sea la mejor opción para todos los proyectos. La decisión adecuada depende del tamaño de la instalación, las condiciones de la red, la sensibilidad del proceso, las limitaciones de costes y el espacio disponible. En algunas aplicaciones, un sistema de 12 pulsos bien diseñado ofrece un equilibrio práctico. En otras, puede estar justificado utilizar filtrado adicional o una tecnología de convertidor más avanzada.

Aquí es donde el debate técnico temprano adquiere valor. Los fabricantes con sólidos conocimientos de aplicación pueden ayudar a adaptar el diseño del transformador al entorno operativo real, en lugar de tratarlo como un componente aislado.

Qué deben comprobar los ingenieros y compradores antes de seleccionar un transformador rectificador

Muchas hojas de especificaciones parecen tranquilizadoramente completas, pero no siempre revelan si el transformador está realmente adaptado al sistema de CC. Si todavía se encuentra en la fase de recopilación de información, algunas preguntas pueden aclarar rápidamente la situación.

• ¿Qué tipo de rectificador se utilizará? El diseño del transformador depende en gran medida de si el sistema es de 6 pulsos, 12 pulsos u otra configuración.
• ¿Qué desfase de fase se requiere? Esto determina la disposición de los devanados y la capacidad de cancelación de armónicos.
• ¿Cuáles son las expectativas de corriente armónica? El diseño térmico debe reflejar el esfuerzo real de la forma de onda, no solo las suposiciones de una onda sinusoidal ideal.
• ¿Qué estabilidad tiene la red aguas arriba? Las redes débiles pueden ser más vulnerables a la distorsión y a las fluctuaciones de tensión.
• ¿Qué ciclo de trabajo tendrá el proceso de CC? El funcionamiento continuo en condiciones de servicio pesado es muy diferente del servicio intermitente.
• ¿Existen limitaciones de espacio, refrigeración o condiciones ambientales? Los emplazamientos interiores, exteriores, corrosivos, de alta temperatura o polvorientos afectan a las prioridades de diseño.

Estas preguntas son especialmente relevantes en la fabricación industrial, las estaciones de conversión de potencia y los proyectos energéticos, donde el tiempo de inactividad del sistema implica un coste operativo real.

Malentendidos comunes que conducen a decisiones deficientes sobre el sistema

Un error común es pensar que los problemas de armónicos siempre pueden resolverse posteriormente mediante filtros externos. Los filtros tienen sin duda su lugar, pero no deben utilizarse como excusa para ignorar la coordinación entre el transformador y el rectificador durante la fase de diseño. Si el desfase de fase, la impedancia y los márgenes térmicos no se ajustan correctamente desde el principio, las correcciones posteriores pueden volverse más complejas y costosas.

Otro malentendido es que un transformador de distribución estándar puede sustituir sin más a un transformador rectificador si la relación de tensión parece adecuada. En algunas situaciones de servicio ligero, esta suposición puede resultar tentadora. Sin embargo, las cargas rectificadoras imponen patrones de esfuerzo no lineales que un transformador convencional quizá no esté optimizado para soportar a largo plazo.

También es fácil subestimar el impacto de una futura ampliación. Una planta puede instalar inicialmente una unidad rectificadora y posteriormente añadir más cargas de CC a la misma red. Las condiciones armónicas que antes eran manejables pueden volverse problemáticas después de la ampliación. Tener en cuenta el futuro durante la selección del transformador puede ahorrar un esfuerzo considerable de rediseño más adelante.

Cómo el diseño del transformador rectificador favorece la fiabilidad a largo plazo

Los diseños más fiables tienen en cuenta al mismo tiempo la teoría eléctrica y la realidad operativa. Esto implica prestar atención al dimensionamiento de los conductores, al rendimiento del sistema de aislamiento, a la reactancia de fuga, a la resistencia mecánica bajo fluctuaciones de carga y al comportamiento de la refrigeración bajo condiciones de corriente rica en armónicos.

En una arquitectura más amplia de distribución de energía, también conviene recordar que los sistemas rectificadores no funcionan de forma aislada. Se conectan a subestaciones, alimentadores, equipos de conmutación y, a menudo, a otros transformadores que alimentan cargas convencionales. En muchos proyectos, una instalación rectificadora puede coexistir con equipos estándar, como untransformador de distribución de potencia sumergido en aceite de 10 kV/0,4 kV, cada uno con funciones diferentes dentro del mismo ecosistema eléctrico. Comprender el lugar que ocupa el transformador rectificador en esta cadena ayuda a los planificadores a tomar decisiones más equilibradas sobre la calidad de la red, la segregación de cargas y la compatibilidad de los equipos.

Para las empresas que trabajan en la construcción de redes eléctricas, la fabricación industrial, las nuevas energías y el desarrollo de infraestructuras, esta visión global es importante. Jinshida Electric Power Technology Co., Ltd. aborda los equipos eléctricos con una perspectiva a nivel de sistema: no simplemente como productos aislados, sino como parte de soluciones de transmisión y distribución seguras, energéticamente eficientes y fiables. Esta perspectiva es especialmente valiosa en las aplicaciones de rectificación, porque el rendimiento depende de la interacción del transformador con toda la trayectoria de potencia.

¿Cuándo debe convertirse el control de armónicos en una prioridad?

La respuesta sincera es: antes de lo que muchos equipos esperan. El control de armónicos debe convertirse en un tema prioritario cuando se cumpla cualquiera de las siguientes condiciones:

• La carga de CC es grande en relación con la capacidad de la planta o del alimentador
• Hay cargas electrónicas sensibles cerca
• La compañía eléctrica o el proyecto tienen requisitos estrictos de calidad de potencia
• Los procesos industriales de servicio continuo dependen de un funcionamiento estable
• En el pasado se han producido sobrecalentamiento del transformador o pérdidas inexplicables

Esperar a que aparezcan problemas durante la puesta en servicio rara vez es la opción más eficiente. Para entonces, las decisiones sobre la disposición, las compras y el cableado pueden haber limitado ya las opciones disponibles.

Una forma práctica de entenderlo

Si es nuevo en este tema, piense en untransformador rectificador como un traductor entre la red de CA y el proceso de CC. Un buen traductor no se limita a transmitir la información. También la adapta, la coordina y reduce los malentendidos entre dos partes muy diferentes. En términos eléctricos, el desfase de fase ayuda a coordinar la rectificación de múltiples pulsos para reducir la distorsión, mientras que un diseño consciente de los armónicos ayuda al transformador a resistir y funcionar bajo las formas de onda de corriente reales que genera la conversión de CA a CC.

Por eso el desfase de fase y los armónicos son tan importantes. Influyen en la eficiencia, el rendimiento térmico, la limpieza de la red y la vida útil de los equipos de maneras que pueden pasarse por alto fácilmente durante la fase conceptual, pero que son difíciles de ignorar una vez que el sistema está energizado.

Para quienes buscan información y comparan opciones, el siguiente paso más inteligente no consiste simplemente en solicitar la capacidad nominal de un transformador. Lo importante es preguntar cómo se comportará el transformador en el sistema rectificador real: qué configuración de pulsos admite, para qué condiciones armónicas está diseñado y cómo protege su construcción la fiabilidad a largo plazo. Estas respuestas revelan mucho más que cualquier placa de características.
