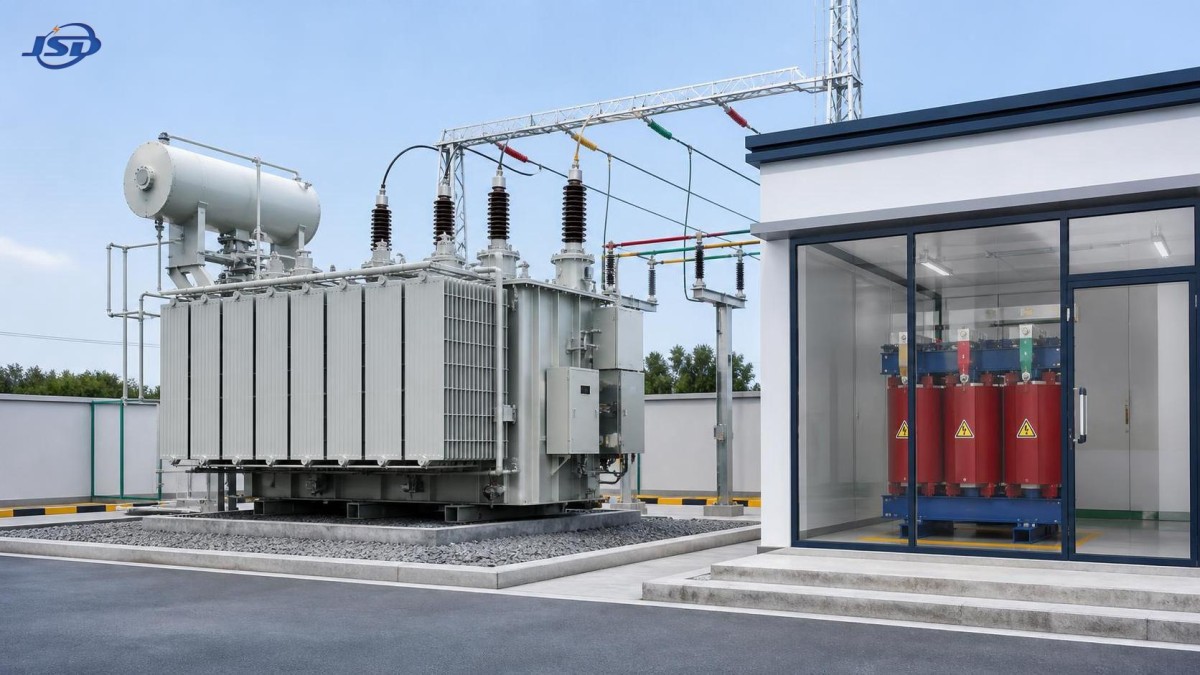

Transformateur à huile ou transformateur sec : quelle option convient à votre site et à vos exigences de sécurité ?

Transformateur à huile ou transformateur sec : quelle option convient à votre site et à vos exigences de sécurité ?

Le choix entre un transformateur à huile et un transformateur sec est rarement une simple décision entre une solution « meilleure » ou « moins bonne ». Les deux technologies sont éprouvées, fiables et largement utilisées dans les installations industrielles, les bâtiments commerciaux, les projets d’énergies renouvelables, les postes électriques et les systèmes d’infrastructure. Le bon choix dépend du lieu d’installation de l’unité, de son niveau de charge, des exigences réglementaires locales en matière d’incendie et de la capacité réelle du propriétaire à en assurer la maintenance tout au long de sa durée de vie.

Pour une équipe d’évaluation technique, le prix d’achat initial ne doit pas être le seul facteur déterminant. Un transformateur qui paraît économique dans un devis peut entraîner, après son installation, des coûts supplémentaires de génie civil, des exigences de ventilation, des contraintes de séparation coupe-feu ou une charge de maintenance accrue. À l’inverse, choisir une unité sèche uniquement parce qu’elle est perçue comme « plus sûre » peut conduire à une solution surdimensionnée, insuffisamment ventilée ou inutilement coûteuse.

Une sélection pratique commence par le site, et non par le catalogue de transformateurs.

La différence essentielle : le milieu d’isolation et de refroidissement

Un transformateur à huile utilise un liquide isolant pour assurer l’isolation diélectrique et évacuer la chaleur des enroulements et du noyau. Dans les configurations courantes, la chaleur passe des parties actives à l’huile isolante, puis est transférée à l’air ambiant par les surfaces des radiateurs. Selon la puissance et le régime de fonctionnement, le refroidissement peut être naturel huile/air naturel ou assisté par ventilation forcée.

Un transformateur sec utilise des systèmes d’isolation solide, généralement avec l’air comme milieu de refroidissement. Les conceptions en résine moulée et imprégnées sous vide et pression en sont des exemples courants. En l’absence de cuve d’huile isolante, les transformateurs secs évitent le risque spécifique de fuite d’huile. Cette caractéristique est précieuse dans de nombreux sites intérieurs ou sensibles sur le plan environnemental, mais elle ne signifie pas que chaque transformateur sec convient à tous les environnements difficiles.

Le milieu de refroidissement modifie bien plus que l’apparence du transformateur. Il influence le comportement thermique, la réponse aux surcharges, la conception de l’enveloppe, les pratiques d’inspection, les performances acoustiques, la planification des risques d’incendie et l’environnement d’exploitation utilisable.

Quand un transformateur à huile est généralement pertinent

Les unités immergées dans l’huile restent un choix pratique solide pour les applications de distribution et de puissance en extérieur. Elles sont particulièrement courantes lorsque des puissances élevées, un encombrement réduit, une bonne dissipation thermique et une fiabilité de fonctionnement continue sont prioritaires. Les postes de distribution, les parcs industriels extérieurs, les installations minières, les sites de fabrication et les centrales photovoltaïques en sont des exemples typiques.

L’avantage thermique est important lorsque le transformateur est soumis à une charge soutenue, à une demande fluctuante ou à des températures ambiantes élevées. L’huile transfère efficacement la chaleur, ce qui permet aux concepteurs de gérer de plus grandes capacités sans rendre le transformateur physiquement disproportionné. C’est l’une des raisons pour lesquelles les conceptions de transformateurs à huile sont fréquemment évaluées pour les applications moyenne tension et les installations où une unité sèche exigerait davantage d’espace ou des dispositions de ventilation plus contraignantes.

Toutefois, l’utilisation en extérieur n’est pas automatiquement simple. La cuve, les traversées, les radiateurs, les boîtes à câbles, les dispositifs de protection et tout équipement de refroidissement auxiliaire doivent toujours être adaptés à l’environnement local. La contamination saline en zone côtière, les fortes concentrations de poussière, les grands écarts de température, l’exposition aux inondations et les atmosphères industrielles corrosives doivent être pris en compte avant de spécifier une configuration extérieure standard. Le transformateur lui-même peut être robuste, tandis qu’un accessoire ou une terminaison de câble mal choisi devient le véritable point faible.

Les équipements immergés dans l’huile nécessitent également un plan de maintenance crédible. Cela ne signifie pas nécessairement des interventions constantes, mais les propriétaires doivent pouvoir inspecter les fuites, surveiller les indicateurs d’état lorsque cela est applicable, maintenir les radiateurs dégagés et organiser des essais d’huile ou des diagnostics conformément à la stratégie de maintenance du projet. Un site éloigné avec un accès limité aux services mérite un examen plus prudent de la surveillance, de la protection et de la disponibilité des pièces de rechange.

Pourquoi le type sec est souvent choisi pour les installations intérieures

Les transformateurs secs sont souvent privilégiés lorsque l’équipement doit être installé à l’intérieur de bâtiments occupés ou à proximité d’activités sensibles. Les complexes commerciaux, les hôpitaux, les installations liées aux données, les infrastructures de transport, les écoles, les immeubles de grande hauteur et les zones industrielles fermées peuvent avoir des exigences strictes concernant la séparation coupe-feu, les voies d’accès, le confinement et les conséquences d’une fuite de liquide.

L’absence d’huile simplifie certains aspects de la gestion des risques en intérieur. Il n’y a pas de liquide diélectrique à confiner, pas de fosse à huile à prévoir et pas de programme d’échantillonnage d’huile. Pour les projets disposant d’un espace limité dans le local technique ou d’un accès difficile pour les travaux de génie civil, cela peut constituer un avantage significatif.

Néanmoins, le « type sec » ne doit pas être considéré comme un raccourci permettant d’éviter l’ingénierie de sécurité incendie. Le local du transformateur doit toujours respecter les exigences électriques et de construction locales applicables. Les câbles, l’appareillage de commutation, les ouvertures de ventilation, la coordination des protections, l’accès d’urgence et le comportement des matériaux voisins sont tous importants. Un transformateur sec peut réduire certains risques, mais il ne remplace pas une analyse de sécurité et d’incendie propre au site.

La ventilation est un autre point parfois sous-estimé. Les transformateurs secs évacuent leur chaleur directement dans l’air du local. Si le local est sous-dimensionné, si les passages d’air sont obstrués, si les filtres sont négligés ou si la température ambiante dépasse les conditions de conception, le transformateur peut fonctionner à une température plus élevée que prévu. En pratique, un local de transformateur inadapté peut transformer une unité sèche techniquement appropriée en une source de préoccupation thermique à long terme.

Une comparaison directe pour l’évaluation technique

La sécurité incendie est une question de site, pas une étiquette de produit

La sécurité incendie est souvent l’élément décisif, mais elle doit être évaluée avec davantage de précision que l’idée selon laquelle « l’huile est dangereuse et le type sec est sûr ». Les questions pertinentes sont les suivantes : le transformateur est-il installé à l’intérieur d’un bâtiment ? Est-il adjacent à des zones occupées ? Un défaut peut-il affecter une voie d’évacuation ou un processus critique ? Y a-t-il suffisamment d’espace pour la séparation, les barrières, le confinement ou un local de transformateur dédié ? Qu’exigent les réglementations locales, l’assureur et les règles d’ingénierie internes du propriétaire ?

Pour un poste industriel extérieur clairement séparé des bâtiments, un transformateur à huile peut être tout à fait approprié. Pour un local électrique en sous-sol sous une zone commerciale très fréquentée, le même choix peut nécessiter des mesures d’ingénierie plus étendues et ne pas constituer l’option privilégiée. L’emplacement modifie la réponse.

Il est également pertinent d’examiner la protection contre les défauts dans le cadre de la décision de sécurité. La technologie du transformateur ne peut pas compenser une protection mal coordonnée, une conception de câblage insuffisante, une mise à la terre défaillante ou une élimination tardive des défauts. Le transformateur, l’appareillage de commutation, les réglages des relais et la configuration de l’installation doivent être considérés comme un seul système.

Profil de charge, harmoniques et fonctionnement dans les énergies renouvelables

La puissance nominale n’est que le point de départ de la sélection d’un transformateur. Les évaluateurs techniques doivent déterminer si la charge est stable, cyclique, saisonnière, entraînée par moteur, alimentée par onduleur ou susceptible d’augmenter. Un transformateur alimentant une charge industrielle conventionnelle de jour se comporte différemment d’un transformateur raccordé à une centrale d’énergies renouvelables présentant des profils de production variables et des harmoniques liées aux onduleurs.

Pour les projets photovoltaïques, la sortie basse tension de l’onduleur doit être élevée à la tension de raccordement au réseau, tandis que le transformateur doit également être adapté aux conditions extérieures ainsi qu’aux exigences harmoniques et thermiques du projet. Un transformateur élévateur pour centrales photovoltaïques configuré spécifiquement peut être défini de 500kVA à 5000kVA, avec des options haute tension de 10kV, 20kV ou 35kV et des options basse tension comprenant 0.315kV, 0.4kV et 0.69kV. Ces paramètres doivent être adaptés à la sortie de l’onduleur, aux exigences du réseau, au groupe vectoriel, à la plage de prises et à la configuration réelle du site, plutôt que sélectionnés isolément.

Par exemple, les groupes vectoriels Dyn11 ou Yyn0 peuvent être pertinents selon la conception du système, mais aucun ne doit être choisi uniquement parce qu’il est familier. La philosophie de mise à la terre, la coordination des protections, le comportement harmonique et les exigences de raccordement du réseau doivent tous être examinés. Lorsque la norme IEC 60076 est spécifiée, elle fournit un cadre important de conception et d’essai, mais la spécification du projet doit toujours indiquer les conditions électriques et environnementales réelles de fonctionnement.

Coût du cycle de vie : regardez au-delà du bon de commande

Le transformateur offrant le meilleur rapport qualité-prix n’est pas nécessairement celui dont le prix d’équipement est le plus bas. Les évaluateurs doivent comparer l’ensemble des conditions d’installation et d’exploitation : pertes du transformateur, charge prévue, travaux de génie civil, ventilation du local, dispositions de protection incendie, cheminement des câbles, besoins de confinement, travaux d’inspection, conséquences des temps d’arrêt et accessibilité pour le remplacement.

Une unité immergée dans l’huile peut être intéressante lorsque ses performances thermiques réduisent les contraintes d’espace ou permettent une configuration extérieure avec un accès simple. Un transformateur sec peut justifier son coût lorsqu’il réduit les modifications du bâtiment ou simplifie l’installation dans un environnement intérieur contraint. Aucune de ces conclusions n’est universelle.

L’évaluation des pertes mérite une attention particulière dans les systèmes fonctionnant en continu. Les pertes à vide sont présentes dès que le transformateur est sous tension, tandis que les pertes en charge varient avec le courant. Une comparaison techniquement valable utilise le même profil de charge supposé pour les deux options. Comparer la conception à faibles pertes en charge d’un fournisseur avec la conception standard d’un autre fournisseur sans harmoniser les hypothèses de fonctionnement peut conduire à un résultat trompeur.

Questions à résoudre avant l’approbation

Avant de finaliser l’une ou l’autre technologie, l’équipe projet doit pouvoir répondre clairement à quelques questions pratiques :

• Le transformateur sera-t-il installé à l’intérieur, à l’extérieur, sur un toit, dans un conteneur ou dans un poste dédié ?
• Quelles sont la température ambiante maximale, le niveau de contamination, l’humidité, l’altitude et les conditions de ventilation ?
• Le site présente-t-il des exigences de séparation coupe-feu, de confinement, de drainage et d’accès d’urgence ?
• La charge est-elle stable, intermittente, alimentée par onduleur, riche en harmoniques ou susceptible d’augmenter ?
• Le propriétaire peut-il effectuer des inspections de routine et organiser une maintenance basée sur l’état ?
• Quelles exigences de régulation de tension, de plage de prises, de groupe vectoriel, d’impédance et de protection sont imposées par le réseau ?
• Le transformateur peut-il être remplacé ou entretenu en toute sécurité une fois l’installation environnante achevée ?

Ces questions révèlent souvent la véritable contrainte. Il peut s’agir d’une route d’accès étroite, d’un local électrique chaud, d’une tension de raccordement exigée par le distributeur, d’un manque de drainage ou d’une équipe de maintenance incapable d’assurer des visites fréquentes sur site. Une bonne sélection de transformateur consiste généralement moins à trouver une conception universellement supérieure qu’à éliminer rapidement les points de défaillance propres au site.

Faire le choix final

Choisissez un transformateur à huile lorsque le projet est extérieur ou convenablement séparé, que la puissance et le régime thermique favorisent le refroidissement liquide et que le site peut correctement gérer le confinement, l’inspection et les mesures de maîtrise du risque incendie. Choisissez un transformateur sec lorsque l’installation en intérieur, l’absence de liquide, les contraintes du bâtiment ou les exigences locales de sécurité rendent cette option plus pratique, à condition que les conditions de ventilation et d’environnement soient réellement adaptées.

La qualité de fabrication est importante, quelle que soit la technologie choisie. Une fabrication fiable des enroulements, une conception d’isolation adéquate, des marges thermiques, un contrôle qualité et une compréhension claire de l’application d’exploitation sont plus utiles que des affirmations générales sur un type de transformateur. Jinshida Electric Power Technology Co., Ltd. aborde les projets de transport et de distribution d’électricité selon cette perspective guidée par l’application, en combinant assistance technique, processus de fabrication maîtrisés et gestion de la qualité pour les exigences des réseaux, de l’industrie, des énergies renouvelables et des infrastructures.

L’étape suivante raisonnable consiste à comparer les deux options sur la base des mêmes données de projet : emplacement d’installation, courbe de charge, niveau de défaut, exposition environnementale, règles de sécurité et capacité de maintenance. Une fois ces paramètres définis, la décision entre un transformateur à huile et un transformateur sec devient généralement beaucoup plus claire.
