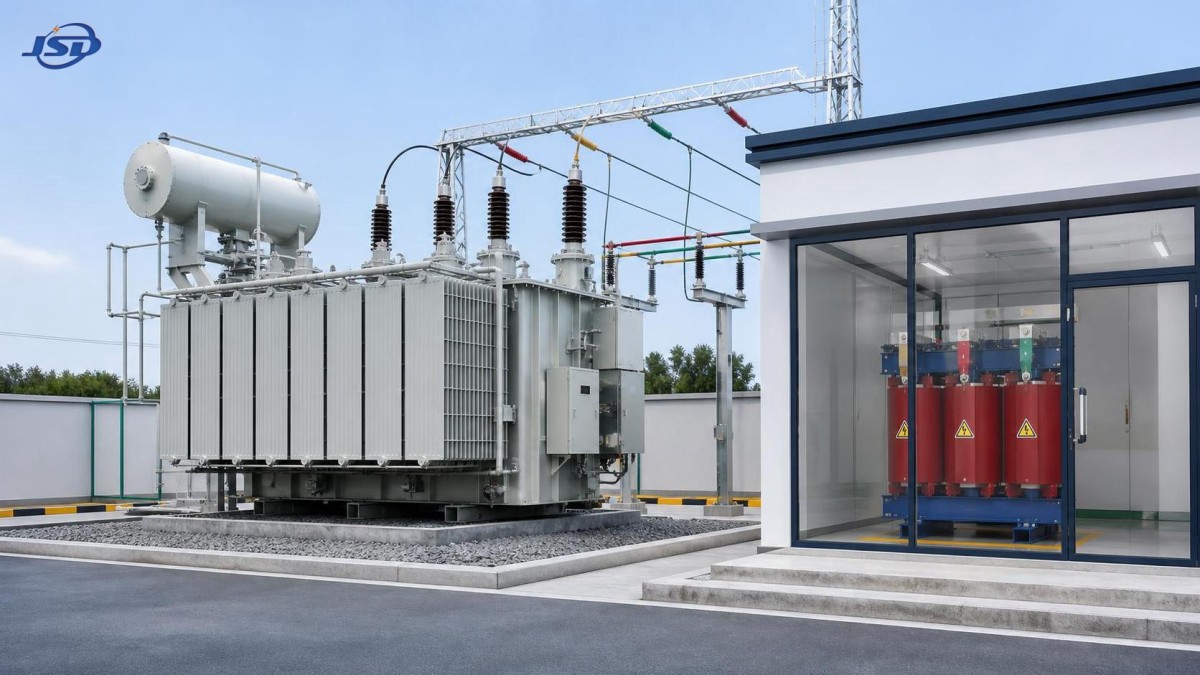

Transformador a Óleo vs. Transformador a Seco: Qual Opção Atende aos Requisitos do Seu Local e de Segurança?

Transformador a óleo vs. transformador a seco: qual opção atende às exigências do seu local e de segurança?

Escolher entre um transformador a óleo e um transformador a seco raramente é uma simples decisão de “melhor versus pior”. Ambas as tecnologias são consolidadas, confiáveis e amplamente utilizadas em plantas industriais, edifícios comerciais, projetos de energia renovável, subestações e sistemas de infraestrutura. A escolha certa depende de onde a unidade será instalada, como será carregada, do que exigem as normas locais de incêndio e de quão realisticamente o proprietário pode realizar sua manutenção ao longo da vida útil.

Para uma equipe de avaliação técnica, o preço inicial de compra não deve determinar a decisão por si só. Um transformador que parece econômico em uma cotação pode gerar custos adicionais de obras civis, requisitos de ventilação, limitações de separação contra incêndio ou exposição à manutenção após a instalação. Por outro lado, selecionar uma unidade a seco apenas por ser considerada “mais segura” pode resultar em uma solução superdimensionada, mal ventilada ou desnecessariamente cara.

Uma seleção prática começa pelo local, e não pelo catálogo de transformadores.

A diferença fundamental: meio de isolamento e resfriamento

Um transformador a óleo utiliza líquido isolante para fornecer isolamento dielétrico e transferir o calor para longe dos enrolamentos e do núcleo. Em configurações comuns, o calor passa das partes ativas para o óleo isolante e, em seguida, pelas superfícies dos radiadores até o ar ao redor. Dependendo da potência e do regime de operação, o resfriamento pode ser por óleo natural/ar natural ou contar com assistência de ar forçado.

Um transformador a seco utiliza sistemas de isolamento sólido, normalmente com ar como meio de resfriamento. Projetos em resina fundida e impregnados sob vácuo e pressão são exemplos comuns. Como não há tanque de óleo isolante, os transformadores a seco evitam o risco específico de vazamento de óleo. Essa característica é valiosa em muitos locais internos ou ambientalmente sensíveis, mas não significa que todo transformador a seco seja adequado a todos os ambientes severos.

O meio de resfriamento altera muito mais do que a aparência do transformador. Ele afeta o comportamento térmico, a resposta a sobrecargas, o projeto do invólucro, as práticas de inspeção, o desempenho acústico, o planejamento do risco de incêndio e o ambiente operacional utilizável.

Onde um transformador a óleo geralmente faz sentido

As unidades imersas em óleo continuam sendo uma escolha prática sólida para aplicações de distribuição e potência em ambientes externos. São especialmente comuns onde potências mais elevadas, ocupação compacta, boa dissipação de calor e confiabilidade operacional contínua são prioridades. Subestações de concessionárias, pátios industriais externos, instalações de mineração, locais de fabricação e usinas fotovoltaicas são exemplos típicos.

A vantagem térmica é importante quando o transformador enfrenta carga sustentada, demanda flutuante ou temperaturas ambiente elevadas. O óleo transfere calor de forma eficaz, permitindo que os projetistas gerenciem maiores capacidades sem tornar o transformador fisicamente desproporcional. Essa é uma das razões pelas quais projetos de transformadores a óleo são frequentemente avaliados para aplicações de média tensão e instalações nas quais uma unidade a seco exigiria mais espaço ou arranjos de ventilação mais exigentes.

No entanto, o uso externo não é automaticamente simples. O tanque, as buchas, os radiadores, as caixas de cabos, os dispositivos de proteção e quaisquer equipamentos auxiliares de resfriamento ainda precisam ser adequados ao ambiente local. Contaminação salina costeira, poeira intensa, grandes variações de temperatura, exposição a inundações e atmosferas industriais corrosivas devem ser considerados antes de especificar um arranjo externo padrão. O próprio transformador pode ser robusto, enquanto um acessório ou terminação de cabo mal selecionado se torna o verdadeiro ponto fraco.

Os equipamentos imersos em óleo também exigem um plano de manutenção confiável. Isso não significa necessariamente intervenção constante, mas os proprietários devem poder inspecionar vazamentos, monitorar indicadores de condição quando aplicável, manter os radiadores desobstruídos e organizar ensaios de óleo ou trabalhos de diagnóstico de acordo com a filosofia de manutenção do projeto. Um local remoto com acesso limitado a serviços merece uma análise mais conservadora quanto ao monitoramento, à proteção e à disponibilidade de peças de reposição.

Por que o tipo a seco é frequentemente escolhido para instalações internas

Transformadores a seco são frequentemente preferidos quando o equipamento deve ser instalado dentro de edifícios ocupados ou próximo a operações sensíveis. Complexos comerciais, hospitais, instalações relacionadas a dados, estruturas de transporte, escolas, edifícios altos e áreas industriais fechadas podem ter requisitos rigorosos relativos à separação contra incêndio, rotas de acesso, contenção e às consequências de um vazamento de líquido.

A ausência de óleo simplifica alguns aspectos da gestão de riscos em ambientes internos. Não há dielétrico líquido a ser contido, nem poço de óleo a considerar no projeto, nem programa de amostragem de óleo. Para projetos com espaço limitado na sala de equipamentos ou acesso difícil para obras civis, isso pode ser uma vantagem significativa.

Ainda assim, “tipo a seco” não deve ser tratado como um atalho para dispensar a engenharia de proteção contra incêndio. A sala do transformador ainda deve atender aos requisitos elétricos e de construção locais aplicáveis. Cabos, equipamentos de manobra, aberturas de ventilação, coordenação de proteção, acesso de emergência e o comportamento dos materiais próximos são todos importantes. Um transformador a seco pode reduzir certos riscos, mas não substitui uma análise de incêndio e segurança específica do local.

A ventilação é outro ponto que por vezes é subestimado. Transformadores a seco liberam calor diretamente no ar da sala. Se a sala for subdimensionada, as passagens de ar estiverem bloqueadas, os filtros forem negligenciados ou a temperatura ambiente subir além da base de projeto, o transformador poderá operar a uma temperatura mais alta do que o esperado. Na prática, uma sala de transformador inadequada pode transformar uma unidade a seco tecnicamente adequada em uma preocupação térmica de longo prazo.

Uma comparação direta para avaliação técnica

A segurança contra incêndio é uma questão do local, não um rótulo de produto

A segurança contra incêndio costuma ser a questão decisiva, mas deve ser avaliada com mais precisão do que “óleo é inseguro e tipo a seco é seguro”. As perguntas relevantes são: O transformador está dentro de um edifício? Está adjacente a áreas ocupadas? Uma falha pode afetar uma rota de fuga ou um processo crítico? Há espaço para separação, barreiras, contenção ou uma sala dedicada para transformador? O que exigem as regulamentações locais, a seguradora e as normas internas de engenharia do proprietário?

Para uma subestação industrial externa com separação clara dos edifícios, um transformador a óleo pode ser inteiramente adequado. Para uma sala elétrica no subsolo abaixo de uma área comercial movimentada, a mesma escolha pode exigir controles de engenharia mais abrangentes e pode não ser a opção preferida. O local muda a resposta.

Também é sensato analisar a proteção contra falhas como parte da decisão de segurança. A tecnologia do transformador não pode compensar uma proteção mal coordenada, projeto de cabos inadequado, aterramento deficiente ou eliminação tardia de falhas. O transformador, os equipamentos de manobra, os ajustes dos relés e o layout da instalação devem ser considerados como um único sistema.

Perfil de carga, harmônicos e operação em energia renovável

A capacidade nominal é apenas o início da seleção de um transformador. Os avaliadores técnicos devem entender se a carga é constante, cíclica, sazonal, acionada por motores, alimentada por inversores ou se há previsão de expansão. Um transformador que atende a uma carga industrial convencional durante o dia comporta-se de forma diferente de outro conectado a uma usina de energia renovável com padrões variáveis de geração e harmônicos relacionados a inversores.

Para projetos fotovoltaicos, a saída do inversor de baixa tensão deve ser elevada à tensão de conexão à rede, enquanto o transformador também deve ser adequado às condições externas e às expectativas harmônicas e térmicas do projeto. Umtransformador elevador para usinas fotovoltaicas configurado especificamente pode ser especificado de 500kVA a 5000kVA, com opções de alta tensão de 10kV, 20kV ou 35kV e opções de baixa tensão incluindo 0.315kV, 0.4kV e 0.69kV. Esses parâmetros devem ser compatibilizados com a saída do inversor, os requisitos da rede, o grupo vetorial, a faixa de taps e o layout real do local, em vez de serem selecionados isoladamente.

Por exemplo, os grupos vetoriais Dyn11 ou Yyn0 podem ser relevantes dependendo do projeto do sistema, mas nenhum deles deve ser escolhido simplesmente por ser familiar. A filosofia de aterramento, a coordenação de proteção, o comportamento harmônico e os requisitos de conexão da concessionária precisam ser analisados. Quando a IEC 60076 é especificada, ela fornece uma importante estrutura de projeto e ensaio, mas a especificação do projeto ainda precisa indicar o regime elétrico e ambiental efetivo.

Custo do ciclo de vida: olhe além da ordem de compra

O transformador com melhor valor não é necessariamente aquele com o menor preço de equipamento. Os avaliadores devem comparar o cenário completo de instalação e operação: perdas do transformador, carregamento previsto, obras civis, ventilação da sala, disposições contra incêndio, roteamento de cabos, necessidades de contenção, trabalhos de inspeção, consequências de paradas e acessibilidade para substituição.

Uma unidade imersa em óleo pode ser atraente quando seu desempenho térmico reduz a pressão por espaço ou suporta um layout externo com acesso direto. Um transformador a seco pode justificar seu custo quando reduz modificações no edifício ou simplifica a instalação em um ambiente interno restrito. Nenhuma das conclusões é universal.

A avaliação de perdas merece atenção especial em sistemas de operação contínua. A perda no núcleo está presente sempre que o transformador está energizado, enquanto a perda em carga varia com a corrente. Uma comparação tecnicamente sólida utiliza o mesmo perfil de carga assumido para ambas as opções. Comparar o projeto de baixa perda em carga de um fornecedor com o projeto padrão de outro, sem alinhar as premissas operacionais, pode produzir um resultado enganoso.

Perguntas que devem ser resolvidas antes da aprovação

Antes de finalizar qualquer uma das tecnologias, a equipe do projeto deve ser capaz de responder claramente a algumas perguntas práticas:

• O transformador será instalado em ambiente interno, externo, em cobertura, em contêiner ou em uma subestação dedicada?
• Quais são a temperatura ambiente máxima, o nível de contaminação, a umidade, a altitude e as condições de ventilação?
• O local possui requisitos de separação contra incêndio, contenção, drenagem e acesso de emergência?
• A carga é constante, intermitente, alimentada por inversor, rica em harmônicos ou há previsão de crescimento?
• O proprietário pode realizar inspeções de rotina e providenciar manutenção baseada em condição?
• Quais requisitos de regulação de tensão, faixa de taps, grupo vetorial, impedância e proteção são impostos pela rede?
• O transformador pode ser substituído ou receber manutenção com segurança após a conclusão da instalação ao redor?

Essas perguntas frequentemente revelam a verdadeira restrição. Pode ser uma via de acesso estreita, uma sala elétrica quente, uma tensão de conexão exigida pela concessionária, falta de drenagem ou uma equipe de manutenção incapaz de dar suporte a visitas frequentes ao local. Uma boa seleção de transformador geralmente tem menos a ver com encontrar um projeto universalmente superior e mais com eliminar antecipadamente os pontos de falha específicos do local.

Fazendo a escolha final

Escolha um transformador a óleo quando o projeto for externo ou adequadamente separado, a potência e o regime térmico favorecerem o resfriamento líquido e o local puder tratar corretamente da contenção, inspeção e controles de risco de incêndio. Escolha um transformador a seco quando a instalação interna, a ausência de líquido, as limitações do edifício ou os requisitos locais de segurança tornarem essa alternativa mais prática — desde que as condições de ventilação e ambientais sejam realmente adequadas.

A qualidade de fabricação é importante, independentemente da tecnologia selecionada. Execução confiável dos enrolamentos, projeto de isolamento, margens térmicas, controle de qualidade e uma compreensão clara da aplicação operacional são mais úteis do que alegações amplas sobre um tipo de transformador. A Jinshida Electric Power Technology Co., Ltd. aborda projetos de transmissão e distribuição com essa visão orientada pela aplicação, combinando suporte técnico, processos de fabricação controlados e gestão da qualidade para requisitos de redes elétricas, indústria, energia renovável e infraestrutura.

O próximo passo sensato é comparar ambas as opções com os mesmos dados do projeto: local de instalação, curva de carga, nível de falha, exposição ambiental, normas de segurança e capacidade de manutenção. Depois que essas informações forem definidas, a decisão entre o tipo a óleo e o tipo a seco geralmente se torna muito mais clara.
