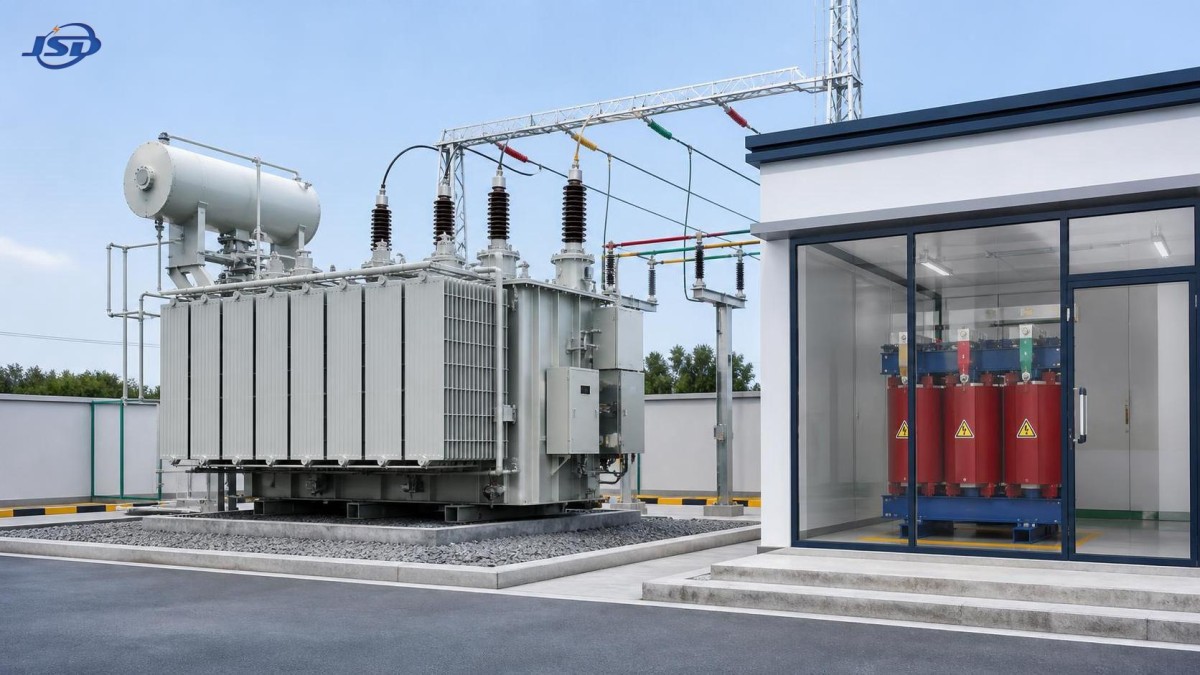

Transformador de aceite vs. transformador seco: ¿qué opción se adapta a los requisitos de su instalación y seguridad?

Transformador de aceite vs. transformador seco: ¿Qué opción se adapta a su instalación y requisitos de seguridad?

Elegir entre un transformador de aceite y un transformador seco rara vez es una decisión sencilla de «mejor frente a peor». Ambas tecnologías están consolidadas, son fiables y se utilizan ampliamente en plantas industriales, edificios comerciales, proyectos de energía renovable, subestaciones y sistemas de infraestructura. La elección correcta depende de dónde se instalará la unidad, cómo se cargará, qué exigen las normativas locales contra incendios y de qué manera realista el propietario puede mantenerla durante su vida útil.

Para un equipo de evaluación técnica, el precio inicial de compra no debe determinar la decisión por sí solo. Un transformador que parece económico en una cotización puede generar costes adicionales de obra civil, requisitos de ventilación, limitaciones de separación contra incendios o necesidades de mantenimiento después de la instalación. Por otro lado, seleccionar una unidad seca únicamente porque se percibe como «más segura» puede conducir a una solución sobredimensionada, mal ventilada o innecesariamente costosa.

Una selección práctica comienza por la instalación, no por el catálogo de transformadores.

La diferencia fundamental: medio de aislamiento y refrigeración

Un transformador de aceite utiliza líquido aislante para proporcionar aislamiento dieléctrico y transferir el calor fuera de los devanados y el núcleo. En configuraciones comunes, el calor pasa de las partes activas al aceite aislante y, posteriormente, a través de las superficies de los radiadores al aire circundante. Según la potencia nominal y el servicio, la refrigeración puede ser aceite natural/aire natural o contar con asistencia de aire forzado.

Un transformador seco utiliza sistemas de aislamiento sólido, normalmente con aire como medio de refrigeración. Los diseños de resina moldeada e impregnados al vacío y presión son ejemplos habituales. Como no hay un tanque de aceite aislante, los transformadores secos evitan el riesgo específico de fugas de aceite. Esta característica es valiosa en muchas ubicaciones interiores o sensibles desde el punto de vista medioambiental, pero no significa que todos los transformadores secos sean adecuados para todos los entornos exigentes.

El medio de refrigeración cambia mucho más que la apariencia del transformador. Afecta al comportamiento térmico, la respuesta a sobrecargas, el diseño de la envolvente, las prácticas de inspección, el rendimiento acústico, la planificación del riesgo de incendio y el entorno operativo utilizable.

Dónde suele ser conveniente un transformador de aceite

Las unidades llenas de aceite siguen siendo una sólida opción práctica para aplicaciones de distribución y potencia en exteriores. Son especialmente comunes cuando las prioridades son mayores potencias nominales, una huella compacta, buena disipación térmica y fiabilidad de funcionamiento continuo. Las subestaciones de servicios públicos, patios industriales exteriores, instalaciones mineras, plantas de fabricación y plantas fotovoltaicas son ejemplos típicos.

La ventaja térmica es importante cuando el transformador experimenta carga sostenida, demanda fluctuante o temperaturas ambiente elevadas. El aceite transfiere el calor de forma eficaz, lo que permite a los diseñadores gestionar mayores capacidades sin que el transformador resulte físicamente desproporcionado. Esta es una razón por la que los diseños de transformadores de aceite se evalúan con frecuencia para aplicaciones de media tensión e instalaciones en las que una unidad seca requeriría más espacio o disposiciones de ventilación más exigentes.

Sin embargo, el uso en exteriores no es automáticamente sencillo. El tanque, las boquillas, los radiadores, las cajas de cables, los dispositivos de protección y cualquier equipo auxiliar de refrigeración deben seguir siendo adecuados para el entorno local. La contaminación salina costera, el polvo intenso, las grandes oscilaciones de temperatura, la exposición a inundaciones y las atmósferas industriales corrosivas deben considerarse antes de especificar una disposición estándar para exteriores. El propio transformador puede ser robusto, mientras que un accesorio o una terminación de cable mal elegidos se convierten en el verdadero punto débil.

Los equipos llenos de aceite también requieren un plan de mantenimiento creíble. Esto no significa necesariamente una intervención constante, pero los propietarios deben poder inspeccionar posibles fugas, supervisar indicadores de estado cuando corresponda, mantener despejados los radiadores y organizar pruebas de aceite o trabajos de diagnóstico conforme a la filosofía de mantenimiento del proyecto. Una ubicación remota con acceso limitado al servicio técnico merece una revisión más conservadora de la supervisión, la protección y la disponibilidad de repuestos.

Por qué el tipo seco suele elegirse para instalaciones interiores

Los transformadores secos suelen preferirse cuando el equipo debe instalarse dentro de edificios ocupados o cerca de operaciones sensibles. Complejos comerciales, hospitales, instalaciones relacionadas con datos, estructuras de transporte, escuelas, edificios de gran altura y áreas industriales cerradas pueden tener requisitos estrictos relativos a la separación contra incendios, las rutas de acceso, la contención y las consecuencias de una fuga de líquido.

La ausencia de aceite simplifica algunos aspectos de la gestión de riesgos en interiores. No hay dieléctrico líquido que contener, no hay foso de aceite que considerar en el diseño y no hay programa de muestreo de aceite. Para proyectos con espacio limitado en la sala de equipos o acceso difícil para la obra civil, esto puede ser una ventaja significativa.

Aun así, «tipo seco» no debe tratarse como un atajo para evitar la ingeniería contra incendios. La sala del transformador debe seguir cumpliendo los requisitos eléctricos y de construcción locales aplicables. Los cables, la aparamenta, las aberturas de ventilación, la coordinación de protecciones, el acceso de emergencia y el comportamiento de los materiales cercanos son aspectos importantes. Un transformador seco puede reducir ciertos riesgos, pero no sustituye una revisión de incendios y seguridad específica para la instalación.

La ventilación es otro punto que a veces se subestima. Los transformadores secos liberan calor directamente al aire de la sala. Si la sala es demasiado pequeña, las vías de aire están bloqueadas, se descuidan los filtros o la temperatura ambiente aumenta por encima de la base de diseño, el transformador puede funcionar a una temperatura superior a la prevista. En la práctica, una sala de transformador inadecuada puede convertir una unidad seca técnicamente adecuada en una preocupación térmica a largo plazo.

Una comparación directa para la evaluación técnica

La seguridad contra incendios es una cuestión de la instalación, no una etiqueta de producto

La seguridad contra incendios suele ser el factor decisivo, pero debe evaluarse con mayor precisión que «el aceite es inseguro y el tipo seco es seguro». Las preguntas pertinentes son: ¿El transformador está dentro de un edificio? ¿Está junto a zonas ocupadas? ¿Puede una falla afectar una ruta de evacuación o un proceso crítico? ¿Hay espacio para separación, barreras, contención o una sala de transformador dedicada? ¿Qué exigen las normativas locales, la aseguradora y las reglas internas de ingeniería del propietario?

Para una subestación industrial exterior con una clara separación de los edificios, un transformador de aceite puede ser totalmente adecuado. Para una sala eléctrica en sótano bajo una zona comercial concurrida, la misma elección puede requerir controles de ingeniería más extensos y puede no ser la opción preferida. La ubicación cambia la respuesta.

También es razonable revisar la protección contra fallas como parte de la decisión de seguridad. La tecnología del transformador no puede compensar una protección mal coordinada, un diseño de cables inadecuado, una puesta a tierra deficiente o una eliminación tardía de fallas. El transformador, la aparamenta, los ajustes de relés y la disposición de instalación deben considerarse como un solo sistema.

Perfil de carga, armónicos y servicio de energía renovable

La capacidad de placa es solo el comienzo de la selección del transformador. Los evaluadores técnicos deben comprender si la carga es estable, cíclica, estacional, accionada por motores, alimentada por inversores o si se prevé que aumente. Un transformador que alimenta una carga industrial convencional diurna se comporta de forma distinta a uno conectado a una planta de energía renovable con patrones de generación variables y armónicos relacionados con inversores.

Para proyectos fotovoltaicos, la salida del inversor de baja tensión debe elevarse a la tensión de conexión a la red, mientras que el transformador también debe adaptarse a las condiciones exteriores y a las expectativas de armónicos y térmicas del proyecto. Untransformador elevador para centrales fotovoltaicas configurado específicamente puede especificarse de 500kVA a 5000kVA, con opciones de alta tensión de 10kV, 20kV o 35kV y opciones de baja tensión que incluyen 0.315kV, 0.4kV y 0.69kV. Estos parámetros deben ajustarse a la salida del inversor, los requisitos de la red, el grupo vectorial, el rango de tomas y la disposición real de la instalación, en lugar de seleccionarse de forma aislada.

Por ejemplo, los grupos vectoriales Dyn11 o Yyn0 pueden ser relevantes según el diseño del sistema, pero ninguno debe elegirse simplemente porque resulta familiar. La filosofía de puesta a tierra, la coordinación de protecciones, el comportamiento armónico y los requisitos de conexión de la compañía eléctrica deben revisarse. Cuando se especifica IEC 60076, proporciona un marco importante de diseño y ensayo, pero la especificación del proyecto aún debe indicar el servicio eléctrico y ambiental real.

Coste del ciclo de vida: mire más allá de la orden de compra

El transformador de mejor valor no es necesariamente el que tiene el precio de equipo más bajo. Los evaluadores deben comparar el panorama completo de instalación y operación: pérdidas del transformador, carga prevista, obra civil, ventilación de la sala, medidas contra incendios, tendido de cables, necesidades de contención, trabajos de inspección, consecuencias de tiempos de inactividad y accesibilidad para sustitución.

Una unidad llena de aceite puede ser atractiva cuando su rendimiento térmico reduce la presión de espacio o permite una disposición exterior con acceso sencillo. Un transformador seco puede justificar su coste cuando reduce las modificaciones del edificio o simplifica la instalación en un entorno interior restringido. Ninguna de las dos conclusiones es universal.

La evaluación de pérdidas merece especial atención en sistemas de funcionamiento continuo. La pérdida en el núcleo está presente siempre que el transformador está energizado, mientras que la pérdida de carga cambia con la corriente. Una comparación técnicamente sólida utiliza el mismo perfil de carga supuesto para ambas opciones. Comparar el diseño de bajas pérdidas de carga de un proveedor con el diseño estándar de otro proveedor sin alinear los supuestos operativos puede producir un resultado engañoso.

Preguntas que deben resolverse antes de la aprobación

Antes de finalizar cualquiera de las dos tecnologías, el equipo del proyecto debe poder responder claramente algunas preguntas prácticas:

• ¿El transformador se instalará en interiores, exteriores, en una cubierta, en un contenedor o en una subestación dedicada?
• ¿Cuáles son la temperatura ambiente máxima, el nivel de contaminación, la humedad, la altitud y las condiciones de ventilación?
• ¿La instalación tiene requisitos de separación contra incendios, contención, drenaje y acceso de emergencia?
• ¿La carga es estable, intermitente, alimentada por inversores, rica en armónicos o se espera que crezca?
• ¿Puede el propietario realizar inspecciones rutinarias y organizar mantenimiento basado en la condición?
• ¿Qué requisitos de regulación de tensión, rango de tomas, grupo vectorial, impedancia y protección impone la red?
• ¿Puede el transformador sustituirse o mantenerse de forma segura una vez terminada la instalación circundante?

Estas preguntas suelen revelar la limitación real. Puede ser una vía de acceso estrecha, una sala eléctrica calurosa, una tensión de conexión exigida por la compañía eléctrica, falta de drenaje o un equipo de mantenimiento que no puede realizar visitas frecuentes a la instalación. Una buena selección de transformadores suele consistir menos en encontrar un diseño universalmente superior y más en eliminar pronto los puntos de falla específicos de la instalación.

Cómo tomar la decisión final

Elija un transformador de aceite cuando el proyecto sea exterior o esté adecuadamente separado, la potencia nominal y el servicio térmico favorezcan la refrigeración líquida y la instalación pueda abordar correctamente la contención, la inspección y los controles de riesgo de incendio. Elija un transformador seco cuando la ubicación interior, la instalación sin líquido, las limitaciones del edificio o los requisitos locales de seguridad hagan esta alternativa más práctica, siempre que las condiciones de ventilación y ambientales sean realmente adecuadas.

La calidad de fabricación es importante independientemente de la tecnología seleccionada. Una fabricación fiable de devanados, el diseño del aislamiento, los márgenes térmicos, el control de calidad y una comprensión clara de la aplicación operativa son más útiles que afirmaciones generales sobre un tipo de transformador. Jinshida Electric Power Technology Co., Ltd. aborda los proyectos de transmisión y distribución con esa perspectiva orientada a la aplicación, combinando soporte técnico, procesos de fabricación controlados y gestión de calidad para requisitos de red, industria, energía renovable e infraestructura.

El siguiente paso razonable es comparar ambas opciones con los mismos datos del proyecto: ubicación de instalación, curva de carga, nivel de falla, exposición ambiental, normas de seguridad y capacidad de mantenimiento. Una vez definidos estos datos, la decisión entre aceite y tipo seco suele quedar mucho más clara.
