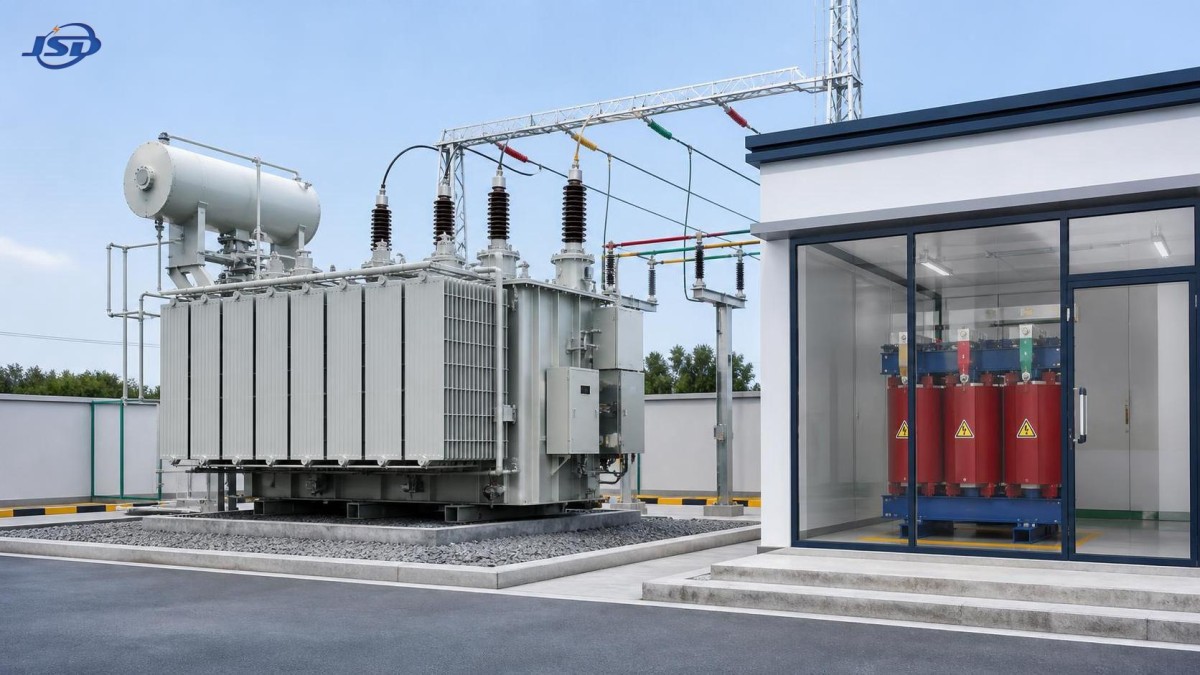

المحول الزيتي مقابل المحول الجاف: أي خيار يناسب موقعك ومتطلبات السلامة لديك؟

المحول الزيتي مقابل المحول الجاف: أي خيار يناسب موقعك ومتطلبات السلامة لديك؟

نادراً ما يكون الاختيار بين المحول الزيتي والمحول الجاف قراراً بسيطاً بين «الأفضل والأسوأ». فكلتا التقنيتين راسختان وموثوقتان وتُستخدمان على نطاق واسع في المنشآت الصناعية والمباني التجارية ومشروعات الطاقة المتجددة والمحطات الفرعية وأنظمة البنية التحتية. ويعتمد الاختيار الصحيح على مكان تركيب الوحدة، وكيفية تحميلها، وما تتطلبه لوائح الحريق المحلية، ومدى واقعية قدرة المالك على صيانتها طوال عمرها التشغيلي.

بالنسبة لفريق التقييم الفني، لا ينبغي أن يكون سعر الشراء الأولي وحده هو ما يحدد القرار. فقد يتسبب محول يبدو اقتصادياً في عرض السعر في تكاليف إضافية للأعمال المدنية، أو متطلبات تهوية، أو قيود على الفصل ضد الحريق، أو متطلبات صيانة بعد التركيب. ومن ناحية أخرى، فإن اختيار وحدة جافة لمجرد اعتبارها «أكثر أماناً» قد يؤدي إلى حل كبير الحجم أو سيئ التهوية أو مرتفع التكلفة دون داعٍ.

يبدأ الاختيار العملي من الموقع، وليس من كتالوج المحولات.

الفرق الأساسي: وسط العزل والتبريد

يستخدم المحول الزيتي سائلاً عازلاً لتوفير العزل الكهربائي ونقل الحرارة بعيداً عن الملفات والقلب. وفي التكوينات الشائعة، تنتقل الحرارة من الأجزاء الفعالة إلى الزيت العازل، ثم عبر أسطح المشعات إلى الهواء المحيط. واعتماداً على القدرة وظروف التشغيل، قد يكون التبريد بالزيت الطبيعي/الهواء الطبيعي أو بمساعدة الهواء القسري.

يستخدم المحول الجاف أنظمة عزل صلبة، ويكون الهواء عادةً وسط التبريد. ومن الأمثلة الشائعة التصاميم المصبوبة بالراتنج والتصاميم المشبعة بالضغط الفراغي. ونظراً لعدم وجود خزان زيت عازل، تتجنب المحولات الجافة المخاطر المحددة لتسرب الزيت. وتُعد هذه الخاصية قيّمة في العديد من المواقع الداخلية أو الحساسة بيئياً، لكنها لا تعني أن كل محول جاف مناسب لكل بيئة قاسية.

يغير وسط التبريد أكثر بكثير من مجرد مظهر المحول. فهو يؤثر في السلوك الحراري، والاستجابة للحمل الزائد، وتصميم الغلاف، وممارسات الفحص، والأداء الصوتي، وتخطيط مخاطر الحريق، وبيئة التشغيل المناسبة.

متى يكون المحول الزيتي خياراً مناسباً عادةً

تظل الوحدات المملوءة بالزيت خياراً عملياً قوياً لتطبيقات التوزيع والطاقة الخارجية. وهي شائعة بصفة خاصة عندما تكون القدرات الأعلى، والمساحة المدمجة، والتبديد الحراري الجيد، والموثوقية التشغيلية المستمرة من الأولويات. ومن الأمثلة النموذجية محطات المرافق الفرعية والساحات الصناعية الخارجية ومنشآت التعدين ومواقع التصنيع ومحطات الطاقة الكهروضوئية.

تكتسب الميزة الحرارية أهمية عندما يتعرض المحول لحمل مستمر أو طلب متذبذب أو درجات حرارة محيطة مرتفعة. وينقل الزيت الحرارة بفعالية، مما يتيح للمصممين إدارة قدرات أكبر دون جعل المحول كبيراً بصورة غير متناسبة. وهذا أحد أسباب تقييم تصاميم المحولات الزيتية بشكل متكرر لتطبيقات الجهد المتوسط والتركيبات التي تتطلب فيها الوحدة الجافة مساحة أكبر أو ترتيبات تهوية أكثر تطلباً.

لكن الاستخدام الخارجي ليس سهلاً تلقائياً. إذ يجب أن يتناسب الخزان والعوازل والمشعات وصناديق الكابلات وأجهزة الحماية وأي معدات تبريد مساعدة مع البيئة المحلية. وينبغي مراعاة التلوث الملحي الساحلي، والغبار الكثيف، والتقلبات الكبيرة في درجات الحرارة، والتعرض للفيضانات، والأجواء الصناعية المسببة للتآكل قبل تحديد ترتيب خارجي قياسي. فقد يكون المحول نفسه متيناً، بينما تصبح إحدى الملحقات أو نهاية الكابل المختارة بشكل سيئ هي نقطة الضعف الفعلية.

تتطلب المعدات المملوءة بالزيت أيضاً خطة صيانة موثوقة. ولا يعني ذلك بالضرورة تدخلاً مستمراً، لكن ينبغي أن يكون المالكون قادرين على فحص التسربات ومراقبة مؤشرات الحالة عند الاقتضاء والحفاظ على نظافة المشعات وترتيب اختبارات الزيت أو الأعمال التشخيصية وفقاً لفلسفة صيانة المشروع. ويستحق الموقع البعيد ذو إمكانية الوصول المحدودة للخدمة مراجعة أكثر تحفظاً لمراقبة الحالة والحماية وتوافر قطع الغيار.

لماذا يُختار النوع الجاف غالباً للتركيبات الداخلية

غالباً ما تُفضل المحولات الجافة عندما يجب تركيب المعدات داخل مبانٍ مأهولة أو بالقرب من عمليات حساسة. وقد تفرض المجمعات التجارية والمستشفيات والمنشآت المرتبطة بالبيانات ومنشآت النقل والمدارس والمباني الشاهقة والمناطق الصناعية المغلقة متطلبات صارمة تتعلق بالفصل ضد الحريق ومسارات الوصول والاحتواء وعواقب تسرب السوائل.

يبسط غياب الزيت بعض جوانب إدارة المخاطر الداخلية. فلا يوجد عازل سائل يحتاج إلى احتواء، ولا حفرة زيت يجب تصميمها، ولا برنامج لأخذ عينات الزيت. وقد تكون هذه ميزة مهمة للمشروعات ذات المساحة المحدودة لغرفة المعدات أو صعوبة الوصول لتنفيذ الأعمال المدنية.

ومع ذلك، لا ينبغي التعامل مع «النوع الجاف» باعتباره اختصاراً لتجاوز هندسة السلامة من الحريق. فلا بد أن تظل غرفة المحول مستوفية للمتطلبات الكهربائية ومتطلبات البناء المحلية المعمول بها. وتظل الكابلات ومعدات التبديل وفتحات التهوية وتنسيق الحماية ووصول الطوارئ وسلوك المواد القريبة جميعها أموراً مهمة. يمكن للمحول الجاف أن يقلل بعض المخاطر، لكنه لا يحل محل مراجعة خاصة بالموقع للحريق والسلامة.

التهوية نقطة أخرى يُستهان بها أحياناً. إذ تطلق المحولات الجافة الحرارة مباشرة إلى هواء الغرفة. فإذا كانت الغرفة صغيرة الحجم أو كانت مسارات الهواء مسدودة أو أُهملت المرشحات أو ارتفعت درجة الحرارة المحيطة فوق أساس التصميم، فقد يعمل المحول بدرجة حرارة أعلى من المتوقع. وعملياً، يمكن لغرفة محولات غير كافية أن تحول وحدة جافة مناسبة تقنياً إلى مصدر قلق حراري طويل الأمد.

مقارنة مباشرة للتقييم الفني

السلامة من الحريق مسألة موقع وليست تسمية منتج

غالباً ما تكون السلامة من الحريق المسألة الحاسمة، لكن ينبغي تقييمها بدقة أكبر من مقولة «الزيت غير آمن والنوع الجاف آمن». والأسئلة ذات الصلة هي: هل يوجد المحول داخل مبنى؟ هل هو مجاور لمناطق مأهولة؟ هل يمكن أن يؤثر عطل في مسار إخلاء أو عملية حرجة؟ هل توجد مساحة للفصل أو الحواجز أو الاحتواء أو غرفة محول مخصصة؟ ماذا تتطلب اللوائح المحلية وشركة التأمين وقواعد الهندسة الداخلية للمالك؟

بالنسبة لمحطة فرعية صناعية خارجية ذات فصل واضح عن المباني، قد يكون المحول الزيتي مناسباً تماماً. أما بالنسبة لغرفة كهرباء في قبو أسفل منطقة تجارية مزدحمة، فقد يتطلب الخيار نفسه ضوابط هندسية أكثر شمولاً وقد لا يكون المسار المفضل. الموقع هو ما يغير الإجابة.

ومن المنطقي أيضاً مراجعة الحماية من الأعطال كجزء من قرار السلامة. فلا يمكن لتقنية المحول أن تعوض الحماية سيئة التنسيق أو تصميم الكابلات غير الكافي أو التأريض الضعيف أو التأخر في فصل الأعطال. ويجب اعتبار المحول ومعدات التبديل وإعدادات المرحلات وتخطيط التركيب نظاماً واحداً.

ملف الحمل والتوافقيات وتشغيل الطاقة المتجددة

إن قدرة لوحة البيانات ليست سوى بداية اختيار المحول. وينبغي للمقيّمين الفنيين فهم ما إذا كان الحمل ثابتاً أو دورياً أو موسمياً أو مدفوعاً بمحركات أو مغذى من عاكسات أو متوقعاً أن يتوسع. فالمحول الذي يخدم حملاً صناعياً تقليدياً نهارياً يتصرف بطريقة مختلفة عن المحول المتصل بمحطة طاقة متجددة ذات أنماط توليد متغيرة وتوافقيات مرتبطة بالعاكسات.

بالنسبة للمشروعات الكهروضوئية، يجب رفع خرج العاكس منخفض الجهد إلى جهد ربط الشبكة، كما يجب أن يلائم المحول الظروف الخارجية وتوقعات المشروع المتعلقة بالتوافقيات والحرارة. ويمكن تحديد مواصفات محول رافع لمحطات الطاقة الكهروضوئية بقدرات من 500kVA إلى 5000kVA، وخيارات جهد عالٍ تبلغ 10kV أو 20kV أو 35kV، وخيارات جهد منخفض تشمل 0.315kV و0.4kV و0.69kV. وينبغي مواءمة هذه المعلمات مع خرج العاكس ومتطلبات الشبكة ومجموعة المتجهات ونطاق مغير النقرات والتخطيط الفعلي للموقع بدلاً من اختيارها بصورة منفصلة.

على سبيل المثال، قد تكون مجموعات المتجهات Dyn11 أو Yyn0 ذات صلة حسب تصميم النظام، لكن لا ينبغي اختيار أي منهما لمجرد أنه مألوف. إذ تتطلب فلسفة التأريض وتنسيق الحماية والسلوك التوافقي ومتطلبات ربط المرافق جميعها مراجعة. وعندما يتم تحديد IEC 60076، فإنه يوفر إطاراً مهماً للتصميم والاختبار، لكن مواصفات المشروع يجب أن توضح أيضاً ظروف التشغيل الكهربائية والبيئية الفعلية.

تكلفة دورة الحياة: انظر إلى ما بعد أمر الشراء

ليس المحول الأفضل قيمة بالضرورة هو الأقل سعراً للمعدات. وينبغي للمقيّمين مقارنة الصورة الكاملة للتركيب والتشغيل: فاقد المحول، والتحميل المتوقع، والأعمال المدنية، وتهوية الغرفة، وتدابير الحريق، ومسارات الكابلات، واحتياجات الاحتواء، وأعمال الفحص، وعواقب التوقف، وإمكانية الوصول للاستبدال.

قد تكون الوحدة المملوءة بالزيت جذابة عندما يقلل أداؤها الحراري ضغط المساحة أو يدعم تخطيطاً خارجياً ذا وصول مباشر. وقد يبرر المحول الجاف تكلفته عندما يقلل تعديلات المبنى أو يبسط التركيب في بيئة داخلية محدودة. ولا ينطبق أي من الاستنتاجين على جميع الحالات.

يستحق تقييم الفواقد اهتماماً خاصاً في الأنظمة التي تعمل باستمرار. ففاقد القلب موجود كلما كان المحول تحت الجهد، في حين يتغير فاقد الحمل مع التيار. وتستخدم المقارنة السليمة تقنياً ملف الحمل المفترض نفسه لكلا الخيارين. وقد تؤدي مقارنة تصميم أحد الموردين منخفض فاقد الحمل بتصميم قياسي لمورد آخر من دون مواءمة افتراضات التشغيل إلى نتيجة مضللة.

أسئلة ينبغي حسمها قبل الاعتماد

قبل اعتماد أي من التقنيتين نهائياً، ينبغي أن يكون فريق المشروع قادراً على الإجابة بوضوح عن بعض الأسئلة العملية:

• هل سيُركب المحول داخل المبنى، أو في الخارج، أو على السطح، أو في حاوية، أو في محطة فرعية مخصصة؟
• ما أقصى درجة حرارة محيطة، ومستوى التلوث، والرطوبة، والارتفاع، وظروف التهوية؟
• هل لدى الموقع متطلبات للفصل ضد الحريق والاحتواء والتصريف ووصول الطوارئ؟
• هل الحمل ثابت أم متقطع أم مغذى من عاكسات أم غني بالتوافقيات أم متوقع أن ينمو؟
• هل يستطيع المالك إجراء الفحوصات الروتينية وترتيب الصيانة المعتمدة على الحالة؟
• ما متطلبات تنظيم الجهد ونطاق مغير النقرات ومجموعة المتجهات والممانعة والحماية التي تفرضها الشبكة؟
• هل يمكن استبدال المحول أو صيانته بأمان بعد اكتمال المنشأة المحيطة؟

تكشف هذه الأسئلة غالباً القيد الحقيقي. فقد يكون طريق وصول ضيقاً أو غرفة كهرباء حارة أو جهد ربط تطلبه شركة المرافق أو نقصاً في التصريف أو فريق صيانة لا يمكنه دعم الزيارات الميدانية المتكررة. وعادةً ما يتعلق الاختيار الجيد للمحول بدرجة أقل بإيجاد تصميم متفوق عالمياً وبدرجة أكبر بإزالة نقاط الفشل الخاصة بالموقع مبكراً.

اتخاذ الاختيار النهائي

اختر محولاً زيتياً عندما يكون المشروع خارجياً أو مفصولاً بشكل مناسب، وتكون القدرة وظروف التشغيل الحرارية ملائمة للتبريد بالسائل، ويستطيع الموقع معالجة الاحتواء والفحص وضوابط مخاطر الحريق بصورة صحيحة. واختر محولاً جافاً عندما يجعل التركيب الداخلي أو التركيب الخالي من السوائل أو قيود المبنى أو متطلبات السلامة المحلية هذا المسار أكثر عملية، شريطة أن تكون ظروف التهوية والبيئة مناسبة بالفعل.

تعد جودة التصنيع مهمة مهما كانت التقنية المختارة. فإتقان تصنيع الملفات، وتصميم العزل، والهوامش الحرارية، ومراقبة الجودة، والفهم الواضح لتطبيق التشغيل، أمور أكثر فائدة من الادعاءات العامة بشأن نوع واحد من المحولات. وتتبع Jinshida Electric Power Technology Co., Ltd. هذا المنظور القائم على التطبيق في مشروعات النقل والتوزيع، من خلال الجمع بين الدعم الفني وعمليات التصنيع الخاضعة للرقابة وإدارة الجودة لمتطلبات الشبكات والصناعة والطاقة المتجددة والبنية التحتية.

تتمثل الخطوة التالية المنطقية في مقارنة الخيارين استناداً إلى بيانات المشروع نفسها: موقع التركيب، ومنحنى الحمل، ومستوى الأعطال، والتعرض البيئي، وقواعد السلامة، وقدرة الصيانة. وبمجرد تحديد هذه المدخلات، يصبح القرار بين النوع الزيتي والنوع الجاف أكثر وضوحاً عادةً.
