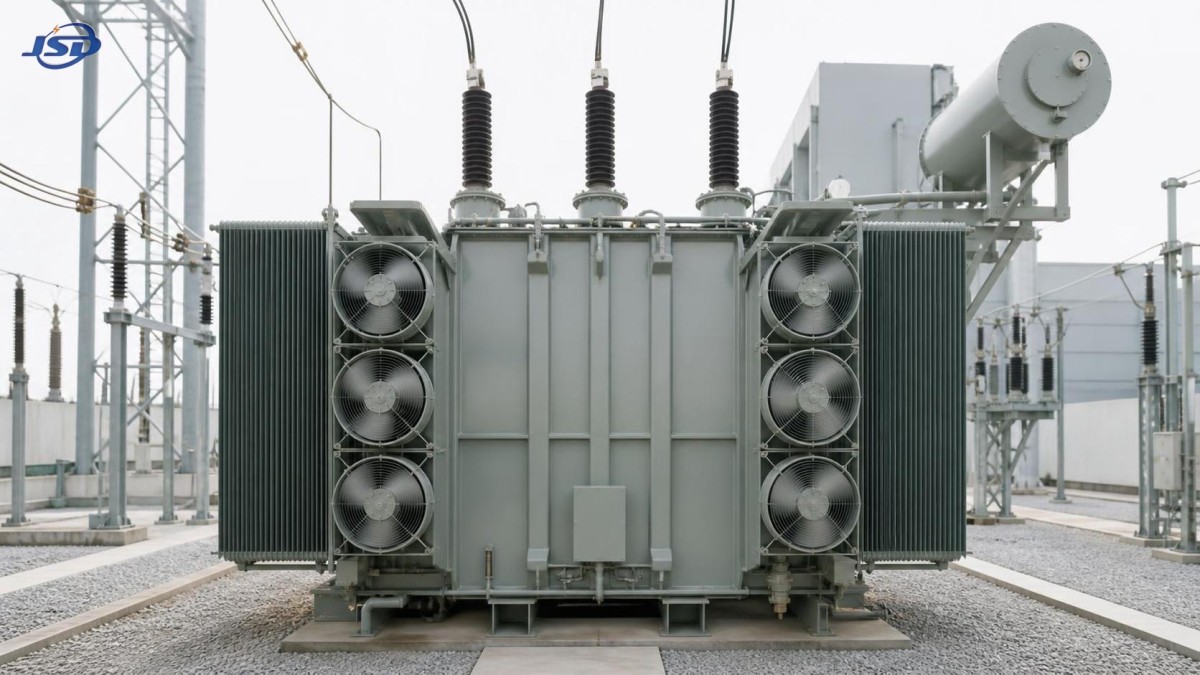

Почему масляные трансформаторы перегреваются? Причины, проверки и корректирующие меры

Перегрев масляного трансформатора редко является «просто проблемой температуры». Обычно это предупреждение о том, что тепло вырабатывается быстрее, чем система охлаждения может его отвести, либо что внутренний тепловой путь трансформатора нарушен. Если такое состояние сохраняется, ускоряется старение изоляции, ухудшается качество масла, повышается вероятность повреждения обмоток, а предотвратимый сервисный выезд может обернуться вынужденным отключением.

Для персонала послепродажного обслуживания приоритетом является не просто снижение отображаемой температуры. Реальная задача состоит в том, чтобы определить, почему температура повысилась, достоверны ли показания и какие корректирующие действия восстановят безопасный запас по температуре без создания нового риска. Остановившийся вентилятор, покрытый пылью радиатор, заблокированный путь циркуляции масла, перегруженная вторичная цепь или масло, загрязнённое влагой, могут вызвать аналогичный сигнал тревоги, однако требуют совершенно разных мер.

Начинайте с характера изменения температуры, а не только с сигнала тревоги

Перед открытием шкафа или отключением оборудования изучите журнал эксплуатации. Однократное событие высокой температуры после резкого увеличения нагрузки отличается от медленного повышения в течение нескольких недель. Также следует рассматривать в совокупности температуру верхних слоёв масла, температуру обмоток, температуру окружающей среды, ток нагрузки, состояние вентиляторов и уровень масла.

Полезный вопрос на объекте: Соответствует ли повышение температуры нагрузке и условиям окружающей среды? Если трансформатор работал вблизи своего проектного предела в жаркий день, более высокие показания могут быть объяснимы. Если нагрузка умеренная, условия окружающей среды нормальные, а температура всё равно растёт, система охлаждения или внутреннее состояние требуют немедленного внимания.

• Высокая температура при высокой нагрузке: проверьте перегрузку, несимметрию фаз, гармоники и недостаточную охлаждающую способность.
• Высокая температура при нормальной нагрузке: проверьте работу вентиляторов, состояние радиаторов, циркуляцию масла, точность датчиков и внутренние потери.
• Быстрое повышение температуры: считайте ситуацию срочной; проверьте отказ охлаждающего оборудования, неисправность насоса при его наличии, короткозамкнутый компонент или аномальный циркулирующий ток.
• Постепенное длительное повышение: осмотрите радиаторы на загрязнение, проверьте старение масла, ухудшение контактов, снижение воздушного потока и рост нагрузки, который не был учтён в первоначальном проекте охлаждения.

Не считайте индикатор исправным только потому, что он находится под напряжением. Сравните местные приборы, значения контроллера, данные SCADA и, если это безопасно и практически возможно, результаты инфракрасного температурного сканирования. Неисправный датчик или неправильно настроенный контроллер могут вызвать ложную тревогу; что ещё опаснее, они также могут скрыть реальное состояние перегрева.

Откуда обычно возникает тепло

1. Постоянная перегрузка или неравномерная нагрузка по фазам

Потери нагрузки резко возрастают с увеличением тока. Даже если общая мощность в кВА кажется допустимой, одна сильно нагруженная фаза может работать горячее остальных и создавать локальные напряжения в выводах, вводах, соединениях переключателя ответвлений и обмотках. В коммерческих объектах, центрах обработки данных, горнодобывающих предприятиях и установках возобновляемой энергетики нелинейные нагрузки могут добавлять гармонические токи, увеличивающие вихретоковые и добавочные потери сверх того, что показывает простое измерение тока.

Измерьте фазные токи на стороне низкого и высокого напряжения, затем сравните результаты с паспортной мощностью трансформатора и допустимым профилем нагрузки. При необходимости проверьте ток нейтрали. Высокий ток нейтрали, необъяснимая несимметрия фаз или искажённая форма тока должны стать поводом для анализа подключённой нагрузки, а не только для решения усилить охлаждение.

Принудительное охлаждение может позволить некоторым конструкциям трансформаторов нести повышенную нагрузку при определённых условиях, однако оно не является универсальным решением для агрегата недостаточной мощности или постоянно перегруженной установки. Длительная работа за пределами предусмотренной тепловой способности сокращает срок службы изоляции, даже если отключение не происходит.

2. Радиаторы не могут эффективно отдавать тепло

Радиаторы работают только тогда, когда тепло может переходить от масла через поверхность радиатора в окружающий воздух. Пыль, хлопковые волокна, солевые отложения, промышленные испарения, избыточное распыление краски, насекомые, растительность или плохо спланированные стены ограждения могут уменьшить этот теплообмен. На открытых площадках одна сторона блока радиаторов также может получать значительно меньший воздушный поток, чем ожидается, из-за расположенных рядом сооружений.

Проверьте неравномерность температуры радиаторов инфракрасной камерой. Радиатор, остающийся значительно холоднее соседних секций при высокой температуре масла, может иметь ограниченный поток масла, закрытый клапан, скопившийся воздух или внутреннюю закупорку. Напротив, равномерно горячие радиаторы с незначительным снижением температуры между входом и выходом часто указывают на слабый воздушный поток или недостаточную охлаждающую способность.

Очистку следует проводить осторожно. Не допускайте деформации рёбер, проникновения загрязнений глубже в узкие каналы или распыления воды туда, где она может попасть в электрические отсеки. После любых работ по обслуживанию убедитесь, что все запорные клапаны радиаторов полностью открыты; частично закрытые клапаны являются на удивление частой причиной плохого отвода тепла после ввода в эксплуатацию или ремонта.

3. Вышли из строя вентиляторы, насосы или цепи управления

В масляном трансформаторе, оснащённом принудительным воздушным или принудительным масляным охлаждением, механическое охлаждающее оборудование является частью системы тепловой защиты, а не вспомогательным устройством. У вентилятора могут быть неисправный двигатель, заклинивший подшипник, повреждённая крыльчатка, сработавшее реле перегрузки, неисправный контактор, перегоревший предохранитель, неисправный термостат или неправильная настройка автоматического/ручного управления. В системе с насосом возможны низкий расход, обратное вращение, вибрация, утечка или засорённый фильтр.

Не проверяйте вентиляторы, лишь прислушиваясь на расстоянии. Подтвердите направление вращения каждого вентилятора, направление воздушного потока, потребляемый ток, уровень вибрации и реакцию запуска/остановки при заданной температурной уставке. Вентилятор, вращающийся в обратную сторону, может казаться нормально работающим, но обеспечивать очень слабый полезный воздушный поток. Если установлено несколько вентиляторов, убедитесь, что контроллер правильно вводит их в работу по ступеням, а не многократно запускает только одну группу.

Для систем с циркуляционным насосом масла сравните температуры на входе и выходе, проверьте индикацию перепада давления или расхода, если она предусмотрена, и осмотрите насос на наличие аномального шума. Если процедуры объекта это допускают, изучите историю срабатываний защиты двигателя. Повторные срабатывания защиты от перегрузки могут быть симптомом механической, а не электрической неисправности.

4. Ограничена циркуляция масла или ухудшилось состояние масла

Трансформаторное масло обеспечивает изоляцию и отводит тепло от активных частей. Низкий уровень масла, образование шлама, попадание влаги, окисление или ограниченная циркуляция могут ухудшить обе эти функции. Потемнение масла само по себе не является полным диагнозом, но служит поводом провести испытания, а не строить предположения.

Проверяйте уровень в расширителе или индикатор уровня масла с учётом температурной компенсации. Низкое показание может быть вызвано утечкой, неправильной работой прибора или аномальным давлением. Осмотрите фланцы, клапаны, радиаторы, вводы, прокладки и трубопроводы охлаждения на предмет подтекания. Также проверьте осушители и уплотнения: насыщенный влагой осушитель или повреждённое уплотнение могут пропускать влагу в систему, постепенно снижая диэлектрические характеристики и ускоряя ухудшение масла.

Для трансформатора, работавшего при высокой температуре или демонстрирующего устойчивую тепловую тенденцию, организуйте анализ масла в соответствии с планом технического обслуживания. Типовые испытания могут включать содержание влаги, пробивное напряжение, кислотность, межфазное натяжение, анализ растворённых газов и фурановый анализ для оценки состояния бумажной изоляции. Результаты анализа растворённых газов особенно важны, когда перегрев может быть внутренним, поскольку локальные горячие точки могут создавать характерные газовые составы.

5. Внутренние электрические дефекты создают аномальные потери

Не каждая проблема перегрева начинается за пределами бака. Ослабленные или деградировавшие соединения, износ контактов переключателя ответвлений, циркулирующие токи, неисправности заземления сердечника, деформация обмоток, короткозамкнутые витки или плохое переходное сопротивление контактов могут вызывать локальный нагрев, который вентиляторы охлаждения устранить не способны. На ранней стадии такие неисправности могут проявляться как общее повышение температуры, но часто появляются и предупреждающие признаки: аномальные результаты газового анализа, необычный звук, повторные срабатывания защит, внезапное изменение тока холостого хода или поведение одной фазы, отличающееся от других.

Если внешние проверки не объясняют температуру, не выполняйте многократное повторное включение только для того, чтобы «посмотреть, стабилизируется ли ситуация». Расширьте обследование. В зависимости от типа трансформатора и процедур объекта диагностические работы могут включать измерение сопротивления изоляции, измерение сопротивления обмоток, проверку коэффициента трансформации, анализ частотной характеристики, термографическое обследование доступных соединений и подробный анализ тенденций растворённых газов.

Практическая последовательность проверки на объекте

Когда действует температурная сигнализация, спокойная и повторяемая последовательность действий снижает вероятность упустить очевидное и при этом обеспечивает безопасность персонала. На всём протяжении работ соблюдайте требования объекта по блокировке, защите от электрической дуги и работам под напряжением.

1. Подтвердите сигнал тревоги: сравните температурные индикаторы и изучите последние данные о нагрузке, окружающей среде и ступенях охлаждения.
2. Оцените нагрузку: зафиксируйте токи всех фаз, параметры напряжения, коэффициент мощности при наличии данных, ток нейтрали и признаки гармоник.
3. Осмотрите путь охлаждения: проверьте работу вентиляторов, состояние насоса, чистоту радиаторов, свободный проход воздуха, положения клапанов и уровень масла.
4. Используйте тепловизионную съёмку: просканируйте вводы, кабельные оконцеватели, блоки радиаторов, двигатели вентиляторов, панели управления и доступные соединения на предмет неравномерного нагрева.
5. Проверьте органы управления и вспомогательные устройства: убедитесь в правильности уставок термостатов, ступенчатого включения вентиляторов, состояния контакторов, устройств защиты двигателя, питающего напряжения и логики сигнализации.
6. Изучите историю масла и диагностики: сопоставьте текущие результаты с предыдущими анализами масла, данными о нагрузке и предыдущими записями технического обслуживания.
7. Примите решение о режиме работы: снизьте нагрузку, включите имеющееся резервное охлаждение, отключите для ремонта или организуйте углублённые испытания на основании серьёзности ситуации и полученных данных.

Документирование фактических показаний имеет значение. Запись «Вентиляторы проверены, OK» гораздо менее полезна, чем «Группа вентиляторов 2 не запустилась при заданной уставке; питание двигателя присутствует, катушка контактора под напряжением, сопротивление обмотки двигателя аномальное». Чёткие записи облегчают выявление повторяющихся неисправностей и помогают инженерным группам отличить условия на объекте от проблем оборудования.

Корректирующие действия должны соответствовать первопричине

Когда замену следует включить в обсуждение

Повторяющийся перегрев может указывать на то, что существующая маслонаполненная конструкция больше не соответствует условиям установки. Это особенно актуально там, где увеличилась плотность нагрузки, ограничена вентиляция, изменились требования пожарной безопасности или возникла проблема удержания масла. При решении о замене следует учитывать не только номинальную мощность, но и условия окружающей среды, гармоническую нагрузку, доступную вентиляцию помещения, доступ для обслуживания, уровень короткого замыкания и будущее расширение.

Для внутренних подстанций и применений, где приоритетами являются пожарная безопасность и снижение объёма обслуживания, может быть целесообразно рассмотреть альтернативу с литой смоляной изоляцией. Jinshida Electric Power Technology поставляет оборудование для передачи и распределения электроэнергии для промышленных, инфраструктурных, энергетических и коммерческих объектов; еётрёхфазный распределительный трансформатор сухого типа с литой смоляной изоляцией 35 кВ предназначен для распределительных задач 35 кВ/0,4 кВ в таких условиях, как промышленные предприятия, больницы, центры обработки данных, горнодобывающие объекты и системы возобновляемой энергетики. Его система температурной защиты и управления обеспечивает более понятный тепловой мониторинг, а конструкция с литой смоляной изоляцией устраняет необходимость в изоляционном масле внутри самого трансформатора.

Это не означает, что каждый перегревающийся маслонаполненный агрегат необходимо заменить сухим трансформатором. Хорошо обслуживаемый масляный трансформатор остаётся эффективным решением для многих установок. Главное — принимать решение на основе документированной оценки первопричины, а не под давлением единичного сигнала тревоги.

Не допускайте, чтобы следующий сигнал тревоги стал повторным сервисным вызовом

Наилучшие корректирующие действия включают профилактику. Организуйте анализ тенденций температуры верхних слоёв масла и обмоток, фазной нагрузки, часов работы вентиляторов, результатов анализа масла и условий окружающей среды. Очищайте радиаторы по графику, основанному на фактических условиях эксплуатации, а не на общем календарном интервале. Проверяйте автоматическое управление охлаждением перед сезонами пиковых нагрузок. После любого ремонта проведите функциональную проверку в контролируемых условиях и подтвердите, что температурное поведение вернулось к ожидаемому режиму.

Перегрев часто является первым видимым признаком проблемы, которая развивалась незаметно. Последовательно проверяя нагрузку, воздушный поток, циркуляцию масла, управление и внутреннее состояние, группы технического обслуживания могут защитить срок службы изоляции, сократить внеплановые простои и уверенно вернуть трансформатор к стабильной работе.
