Проблемы низковольтных трансформаторов: распространённые причины перегрева и преждевременного выхода из строя

Обычно всё начинается с жалобы, которая звучит просто: шкаф стал горячее обычного, гул трансформатора стал резче или защитные устройства срабатывают без очевидного короткого замыкания. При техническом обслуживании на эти признаки легко не обратить внимания, если оборудование всё ещё работает. Однако низковольтный трансформатор, который продолжает работать за пределами своего нормального теплового диапазона, редко «восстанавливается сам». Тепло постепенно накапливается, изоляция стареет быстрее ожидаемого, клеммы всё больше ослабевают, и то, что сначала выглядело как небольшая сервисная проблема, превращается в повторные отключения и необходимость замены.

Многие специалисты, занимающиеся эксплуатационным обслуживанием, сталкиваются с одной и той же проблемой. Трансформатор заменяют, подтягивают соединения или очищают, но перегрев возвращается. Обычно это означает, что первоначальный ремонт устранил симптом, а не причину. Если вы диагностируете низковольтный трансформатор с повторяющимся повышением температуры или неожиданно коротким сроком службы, лучше не делать выводы только по внешним признакам. Необходимо последовательно проверить состояние нагрузки, условия установки, качество электрических соединений и внутреннее состояние оборудования, пока не станет понятна общая закономерность.

Сложность заключается в том, что перегрев не всегда вызван одной неисправностью. В реальных условиях часто накладываются несколько небольших проблем: слегка перегруженная линия питания, недостаточный воздухообмен внутри шкафа, нагрузки с высоким содержанием гармоник, скопление пыли и соединение, которое больше не обеспечивает полноценный контакт. Ни одна из этих проблем не обязательно приводит к немедленному отказу, но вместе они переводят трансформатор в состояние, при котором преждевременное старение становится практически неизбежным.

Когда проблема с температурой на самом деле не сводится только к «температуре»

Распространённая ошибка при обслуживании — рассматривать нагрев как изолированное явление. Специалист проверяет внешний термометр, обнаруживает горячую точку и сосредотачивается только на охлаждении. Однако перегрев часто является видимым результатом электрической нагрузки, механического ослабления соединений или несоответствия условиям установки. Если поверхность трансформатора горячее ожидаемого, полезнее задать другой вопрос:что именно увеличивает потери в данный момент, в этом месте и при таком характере нагрузки?

В низковольтных распределительных системах избыточное тепло обычно проявляется одним из четырёх способов. Во-первых, весь блок работает в нагретом состоянии, поскольку фактический спрос близок к предусмотренному рабочему диапазону трансформатора или превышает его. Во-вторых, один участок становится заметно горячее из-за локального сопротивления, часто в области клемм или шинных соединений. В-третьих, температура повышается в определённые рабочие часы, поскольку профиль нагрузки неравномерен, а не постоянен. В-четвёртых, сначала температура трансформатора кажется приемлемой, но внутренняя изоляция всё равно быстро стареет из-за содержания гармоник и повторяющихся циклов нагрузки, повышающих внутреннее напряжение.

Эти различия имеют значение. Общее повышение температуры указывает на нагрузку, условия окружающей среды или неправильный выбор конструкции. Единичная горячая точка в большей степени говорит о качестве соединения или локальной проблеме обмотки. Колебания температуры, связанные с рабочими сменами, часто указывают на особенности технологической нагрузки. Если не разделять эти сценарии, легко потратить время на неправильные ремонтные действия.

Перегрузка очевидна, но частичную перегрузку заметить сложнее

Большинство технических специалистов знают, что перегрузка вызывает нагрев. Более сложная проблема — частичная перегрузка, которая не выглядит серьёзной при быстрой проверке. Трансформатор может работать приемлемо во время обычного измерения, тогда как в реальных условиях он испытывает повторяющиеся пиковые нагрузки, неравномерное распределение нагрузки по фазам или длительную работу вблизи верхнего предела. Такие условия создают накопленную тепловую нагрузку, не вызывая немедленного срабатывания защиты.

Одна из практических рекомендаций — не полагаться на результаты измерения в один момент времени. Если низковольтный трансформатор перегревается главным образом в реальных рабочих условиях, нагрузку следует анализировать во времени, а не только в спокойный период технического обслуживания. Проверьте, не несёт ли одна фаза постоянно большую нагрузку, не запускаются ли двигатели группами, не было ли недавно добавлено сезонное оборудование и не изменилась ли схема питания после других модификаций в панели.

Особого внимания требует неравномерная нагрузка по фазам. Даже если суммарная нагрузка кажется допустимой, дисбаланс может вызвать локальный нагрев и неравномерное магнитное напряжение. Вероятность этого выше на предприятиях, где цепи постепенно расширялись с течением времени. После нескольких циклов обслуживания или производственных изменений первоначальное распределение может больше не соответствовать фактической структуре нагрузки.

Соединения постепенно выходят из строя ещё до серьёзной неисправности

Ослабленные или загрязнённые соединения — одна из наиболее распространённых причин постоянного перегрева. Клемма не обязательно должна быть полностью ослаблена, чтобы создать проблему. Немного сниженное контактное давление, окисление, вибрация или неправильный момент затяжки могут увеличить сопротивление настолько, чтобы под нагрузкой образовалась горячая точка. Поскольку трансформатор продолжает работать, проблема может оставаться незаметной, пока расположенная рядом изоляция не затвердеет, не потемнеет или не растрескается.

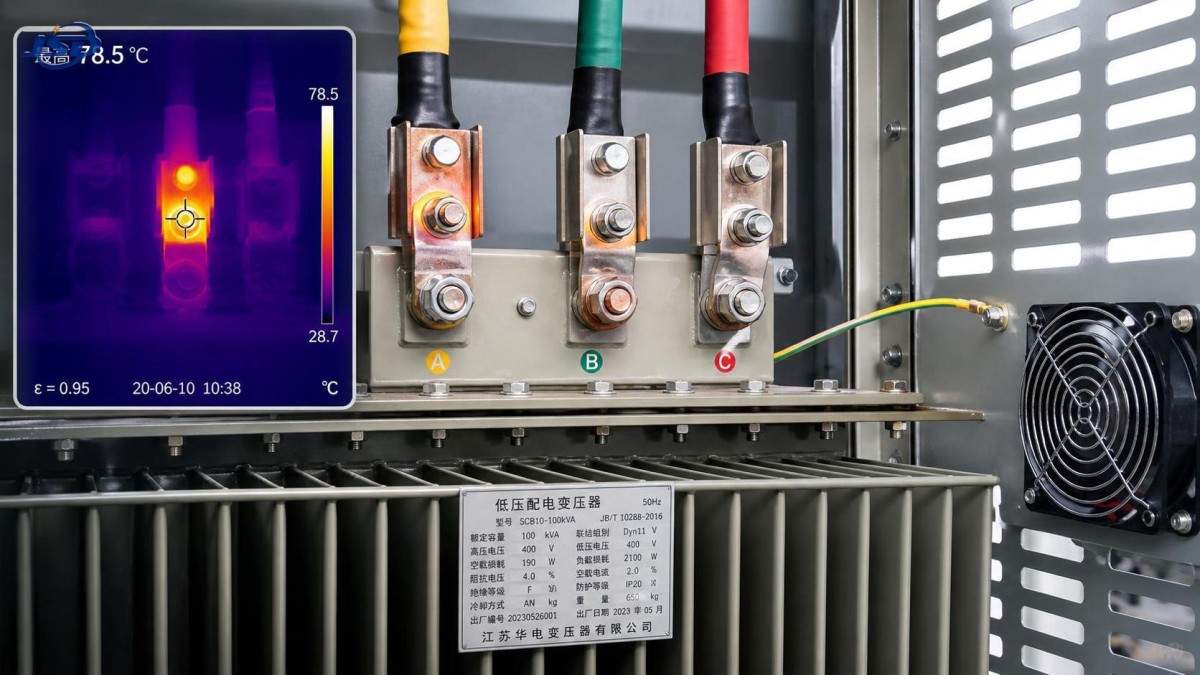

При проверке соединений одного визуального осмотра недостаточно. Клемма может выглядеть нормально и при этом перегреваться. Стоит сравнить такие признаки, как изменение цвета, хрупкость изоляции возле одного наконечника, асимметричная температура аналогичных клемм и запах после длительной работы. При наличии тепловизионного оборудования оно особенно полезно, поскольку позволяет определить, сосредоточено ли тепло в месте соединения, распространяется ли оно на проводник или поступает из более глубоких частей устройства.

Ещё одна проблема связана с качеством повторных работ после предыдущего обслуживания. Соединения, которые неоднократно подвергались разборке, могут стать более уязвимыми, если контактные поверхности не были надлежащим образом очищены, крепёж использовался повторно без должной осторожности или последовательность затяжки была непостоянной. Повторяющиеся циклы нагрева и охлаждения также со временем могут ослабить контактное давление, особенно в условиях вибрации.

Проблемы с вентиляцией часто скрыты в планировке установки

Не каждый случай перегрева имеет электрическую природу. Иногда причина связана со способом установки трансформатора. Оборудование, размещённое в тесном отсеке, рядом с другим источником тепла или в пространстве с ограниченным воздушным потоком, может работать при более высокой температуре даже при нормальной нагрузке. На это легко не обратить внимания в помещениях после реконструкции и компактных распределительных зонах, где дополнительное оборудование устанавливалось уже после первоначального проектирования.

Пыль и масляные остатки усугубляют проблему. Они не всегда вызывают немедленную неисправность, но ухудшают отвод тепла и могут удерживать тепло возле поверхностей и соединительных точек. На промышленных объектах загрязнения в воздухе часто являются частью повседневных условий, поэтому трансформатор, который имел приемлемые тепловые характеристики в чистом состоянии, через несколько месяцев эксплуатации может оказаться на границе допустимого режима.

Службы технического обслуживания иногда сосредотачиваются только на трансформаторе и игнорируют изменения вокруг него. Недавно установленный кабельный лоток, перегородка или сложенные рядом материалы могут мешать охлаждению. Даже дверь, которую теперь обычно держат закрытой, хотя во время работы раньше оставляли открытой, способна изменить температурный режим внутри помещения или шкафа.

Проблемы с качеством электроэнергии сокращают срок службы даже при нормальном токе нагрузки

Если показания тока не выглядят чрезмерными, но трансформатор всё равно работает горячим, следует обратить внимание на тип нагрузки. Нелинейные нагрузки могут создавать гармоники, увеличивающие потери и нагрев. Это особенно актуально там, где в сети используются преобразователи частоты, электронные источники питания, зарядное оборудование и аналогичные системы. В обычном смысле трансформатор может не выглядеть перегруженным, однако внутреннее напряжение оказывается выше ожидаемого.

Гармоники также могут усложнять диагностику, поскольку их признаки похожи на другие проблемы. Можно наблюдать повышение температуры, ложные срабатывания защиты, изменение шума или ускоренный износ изоляции без очевидного объяснения в виде перегрузки. В таких случаях анализа только среднеквадратичного значения тока часто недостаточно. Полезно изучить состав подключённой нагрузки и, если возможно, оценить качество формы сигнала, а не предполагать, что любой ток оказывает одинаковое тепловое воздействие.

Частые колебания напряжения могут создавать дополнительную нагрузку. Повторяющиеся изменения электрических параметров, особенно в сочетании с циклическими нагрузками, способствуют тепловой усталости. Со временем это приводит к сокращению срока службы изоляции, ухудшению диэлектрических характеристик и повышению вероятности того, что трансформатор начнёт выходить из строя «преждевременно», даже если ни одной серьёзной единичной неисправности зафиксировано не было.

Старение изоляции обычно является конечным результатом, а не исходной причиной

При преждевременном отказе трансформатора часто говорят, что изоляция «вышла из строя», однако изоляция редко разрушается без причины. Правильнее рассматривать повреждение изоляции как результат предшествующих условий: чрезмерного нагрева, проникновения влаги, загрязнения, недостаточной вентиляции, перегрузки или длительной работы с неустранёнными горячими точками. Если первопричина сохраняется, одна лишь замена трансформатора может просто запустить тот же цикл отказа заново.

Именно поэтому важны записи о техническом обслуживании. Если ранее неоднократно наблюдались необъяснимый нагрев, запах, потемнение участков возле клемм или увеличение нагрузки без проверки мощности, эти сведения следует рассматривать как взаимосвязанные, а не как отдельные инциденты. На практике преждевременному отказу обычно предшествуют небольшие предупреждающие признаки.

Более надёжный порядок диагностики в полевых условиях

Вместо немедленной замены начните с разделения возможных причин на внешние и внутренние. К внешним причинам относятся несоответствие нагрузки, дисбаланс фаз, плохие соединения, ограниченная вентиляция, загрязнение и высокая температура окружающей среды. Внутренние причины включают проблемы с обмотками, ухудшение изоляции, аномальные потери в сердечнике или повреждения, которые уже не удаётся чётко выявить снаружи.

Практическая последовательность часто эффективнее, чем широкая проверка всего сразу. Сначала сравните фактическую рабочую нагрузку во времени и по фазам. Затем осмотрите все доступные точки соединения на наличие признаков резистивного нагрева. После этого проверьте условия охлаждения в помещении и шкафу во время обычной работы, а не только в период доступа для обслуживания. Далее определите, не изменился ли тип подключённой нагрузки. Только после этих проверок имеет смысл более серьёзно переходить к оценке внутренних неисправностей.

Если становится необходимой замена или корректировка системы, выбор следует связывать с реальными условиями эксплуатации, а не только с данными паспортной таблички. В некоторых распределительных системах в рамках более комплексного решения может рассматриваться такое оборудование, как масляный силовой распределительный трансформатор 10 кВ/0,4 кВ, если требуется точнее согласовать способ охлаждения, условия применения и характер нагрузки. Практический вывод заключается не в том, чтобы считать замену модели быстрым решением, а в необходимости убедиться, что выбранный тип трансформатора соответствует фактическим рабочим условиям.

Признаки, указывающие на необходимость замены, а не очередного временного ремонта

Наступает момент, когда повторная подтяжка, очистка и мониторинг уже нельзя считать эффективным обслуживанием. Если перегрев возвращается после правильного устранения проблем с соединениями, на поверхностях изоляции наблюдается прогрессирующее ухудшение, запах или изменение шума сохраняются без внешнего объяснения либо трансформатор больше не соответствует текущей структуре нагрузки, продолжение временных ремонтных работ может лишь повысить риск простоя.

Это не означает, что каждый нагревающийся трансформатор необходимо заменять. Решение должно зависеть от того, можно ли устранить первопричину и подходит ли существующий блок обслуживаемой системе. Трансформатор, первоначально установленный для одного режима работы, может испытывать трудности после нескольких лет изменений в распределении, добавления нагрузок и изменения условий на объекте. В этом случае техническое обслуживание превращается в серию компромиссов, если не устранить основное несоответствие.

Снижение риска повторных неисправностей после текущего ремонта

После выявления причины перегрева предотвращение его повторения обычно зависит от дисциплины в небольших, но важных деталях. Если установка подвергается вибрации или тепловым циклам, повторно проверяйте момент затяжки через соответствующие интервалы обслуживания. Держите вентиляционные каналы свободными и не допускайте, чтобы близлежащие дополнения блокировали отвод тепла. При добавлении новых цепей проверяйте распределение нагрузки по фазам, а не подключайте их в любое доступное место. Если количество нелинейных нагрузок увеличивается, включайте проверку качества электроэнергии в план технического обслуживания, вместо того чтобы ждать необъяснимых жалоб на температуру.

Также полезно перестать рассматривать температуру трансформатора как отдельный пункт обслуживания. Температуру следует оценивать вместе с профилем нагрузки, условиями окружающей среды и состоянием соединений. Такой подход значительно облегчает понимание того, как меняется проблема. Низковольтный трансформатор, который нагревается только во время дневных пиков, рассказывает совсем другую историю по сравнению с трансформатором, у которого перегревается одна клемма, или с устройством, температура которого постепенно повышается месяц за месяцем.

Для специалистов, отвечающих за послепродажную поддержку, наиболее полезен простой подход: перегрев обычно является свидетельством, а не всей проблемой. Если внимательно проследить за этим свидетельством, многие преждевременные отказы становится легче понять и предотвратить. А когда замена действительно является правильным решением — на такой же тип или на оборудование, лучше подходящее для конкретного применения, например масляный силовой распределительный трансформатор 10 кВ/0,4 кВ, — решение оказывается более обоснованным и менее реактивным.
