مشكلات المحولات منخفضة الجهد: الأسباب الشائعة لارتفاع درجة الحرارة والتعطل المبكر

يبدأ الأمر عادةً بشكوى تبدو بسيطة: الخزانة أكثر سخونة من المعتاد، أو أن طنين المحول أصبح أشد حدة، أو أن أجهزة الحماية تفصل دون وجود دائرة قصر واضحة. في أعمال الصيانة، من السهل تجاهل هذه العلامات ما دام الجهاز لا يزال يعمل. لكن المحول منخفض الجهد الذي يواصل التشغيل فوق نطاقه الحراري الطبيعي نادرًا ما «يتعافى من تلقاء نفسه». إذ تتراكم الحرارة ببطء، ويتقادم العزل بوتيرة أسرع من المتوقع، وتزداد حالة ارتخاء الأطراف، وما بدا في البداية مشكلة خدمة بسيطة يتحول إلى توقفات متكررة وضغط لاستبدال الجهاز.

يواجه كثير ممن يتعاملون مع الصيانة الميدانية الإحباط نفسه. إذ يتم استبدال المحول أو إحكام ربطه أو تنظيفه، ومع ذلك تعود مشكلة ارتفاع الحرارة. وهذا يعني عادةً أن الإصلاح الأول عالج العَرَض وليس السبب. إذا كنت تقوم باستكشاف أعطال محول منخفض الجهد يعاني من ارتفاع متكرر في درجة الحرارة أو عمر خدمة أقصر من المتوقع، فإن أفضل نهج ليس التخمين بناءً على الأعراض الظاهرية. بل ينبغي الرجوع إلى حالة الحمل، وبيئة التركيب، وجودة التوصيلات الكهربائية، والحالة الداخلية، حتى يصبح نمط المشكلة مفهومًا.

تكمن الصعوبة في أن ارتفاع الحرارة لا ينتج عن عطل واحد فقط. ففي التطبيقات الفعلية، غالبًا ما تتداخل عدة مشكلات صغيرة: مغذٍ محمّل بدرجة زائدة قليلًا، وضعف تدفق الهواء داخل الحاوية، وأحمال غنية بالتوافقيات، وتراكم الغبار، ونقطة توصيل لم تعد تحقق تلامسًا كاملًا. ولا تؤدي أي من هذه العوامل دائمًا إلى عطل فوري، لكنها مجتمعة تدفع المحول إلى حالة يصبح فيها التقادم المبكر شبه حتمي.

عندما لا تكون مشكلة الحرارة «مجرد حرارة» في الواقع

من الأخطاء الشائعة في أعمال الخدمة التعامل مع الحرارة باعتبارها حدثًا منفصلًا. يفحص أحدهم مقياس الحرارة الخارجي، ويرى نقطة ساخنة، ثم يركز فقط على التبريد. لكن ارتفاع الحرارة غالبًا ما يكون النتيجة المرئية لإجهاد كهربائي، أو ارتخاء ميكانيكي، أو عدم توافق في التركيب. إذا كان سطح المحول أكثر سخونة من المتوقع، فمن المفيد طرح سؤال أكثر أهمية:ما الذي يؤدي إلى زيادة الفواقد في هذه اللحظة، وفي هذا الموقع، وتحت نمط الحمل هذا؟

في أنظمة التوزيع منخفضة الجهد، يظهر ارتفاع الحرارة عادةً بأحد أربعة أشكال. أولًا، ترتفع حرارة الوحدة بالكامل لأن الطلب الفعلي يقترب من نطاق التشغيل المقصود للمحول أو يتجاوزه. ثانيًا، تصبح منطقة واحدة أكثر سخونة بشكل ملحوظ بسبب نقطة مقاومة محلية، غالبًا عند الأطراف أو وصلات قضبان التوصيل. ثالثًا، ترتفع الحرارة خلال ساعات تشغيل معينة لأن نمط الحمل غير متوازن بدلًا من أن يكون ثابتًا. رابعًا، قد تبدو درجة حرارة المحول مقبولة في البداية، بينما يتقادم العزل الداخلي مبكرًا بسبب زيادة التوافقيات وتكرار دورات التشغيل، مما يرفع الإجهاد الداخلي.

هذه الفروق مهمة. فارتفاع درجة الحرارة على مستوى الوحدة بأكملها يشير إلى الحمل أو الظروف المحيطة أو اختيار التصميم. أما النقطة الساخنة المنفردة فتشير بدرجة أكبر إلى جودة التوصيل أو مشكلة محلية في الملف. وتقلبات الحرارة المرتبطة بنوبات التشغيل غالبًا ما تشير إلى سلوك حمل ناتج عن العملية الإنتاجية. وإذا لم تميز بين هذه الأنماط، فمن السهل إهدار الوقت في إجراء إصلاح غير مناسب.

الحمل الزائد واضح، لكن الحمل الزائد الجزئي أسهل في عدم ملاحظته

يعرف معظم الفنيين أن الحمل الزائد يسبب ارتفاع الحرارة. لكن المشكلة الأصعب هي الحمل الزائد الجزئي الذي لا يبدو واضحًا أثناء الفحص السريع. فقد يبدو المحول مقبولًا عند فحصه خلال فترة عادية، بينما يتعرض أثناء الاستخدام الفعلي لطلب ذروة متكرر، أو لحمل غير متوازن بين الأطوار، أو لفترات طويلة قريبة من الحد الأعلى. ويمكن لهذه الظروف أن تسبب إجهادًا حراريًا تراكميًا دون أن تؤدي إلى فصل فوري لأجهزة الحماية.

من العادات العملية المفيدة التوقف عن الاعتماد على قياس واحد في لحظة واحدة. فإذا كان المحول منخفض الجهد يسخن بشكل مفرط خصوصًا أثناء ظروف التشغيل الفعلية، فيجب مراجعة الحمل على مدى زمني، وليس فقط خلال فترة صيانة هادئة. تحقق مما إذا كان أحد الأطوار يحمل باستمرار أكثر من الأطوار الأخرى، وما إذا كانت عمليات بدء تشغيل المحركات تحدث على شكل مجموعات، وما إذا تمت إضافة معدات موسمية مؤخرًا، أو ما إذا كان ترتيب التغذية قد تغير بعد إجراء تعديلات أخرى في اللوحة.

يستحق عدم توازن حمل الأطوار اهتمامًا خاصًا. فحتى عندما يبدو إجمالي الحمل مقبولًا، يمكن لعدم التوازن أن يسبب ارتفاعًا موضعيًا في الحرارة وإجهادًا مغناطيسيًا غير متساوٍ. ويصبح ذلك أكثر احتمالًا في المنشآت التي تم فيها تمديد الدوائر تدريجيًا بمرور الوقت. فبعد دورات صيانة متعددة أو تعديلات في الإنتاج، قد لا يعكس التوزيع الأصلي ترتيب الحمل الفعلي anymore.

تتعطل التوصيلات بهدوء قبل أن تتعطل بشكل خطير

تعد التوصيلات المرتخية أو الملوثة من أكثر أسباب ارتفاع الحرارة المستمر شيوعًا. وليس من الضروري أن يكون الطرف مرتخيًا تمامًا حتى يسبب مشكلة. فقد يؤدي انخفاض ضغط التلامس قليلًا، أو تراكم الأكسيد، أو الاهتزاز، أو عزم الربط غير الصحيح إلى زيادة المقاومة بما يكفي لإنشاء نقطة ساخنة تحت الحمل. وبما أن المحول يستمر في العمل، فقد تظل المشكلة مخفية إلى أن يصبح العزل القريب صلبًا أو داكن اللون أو متشققًا.

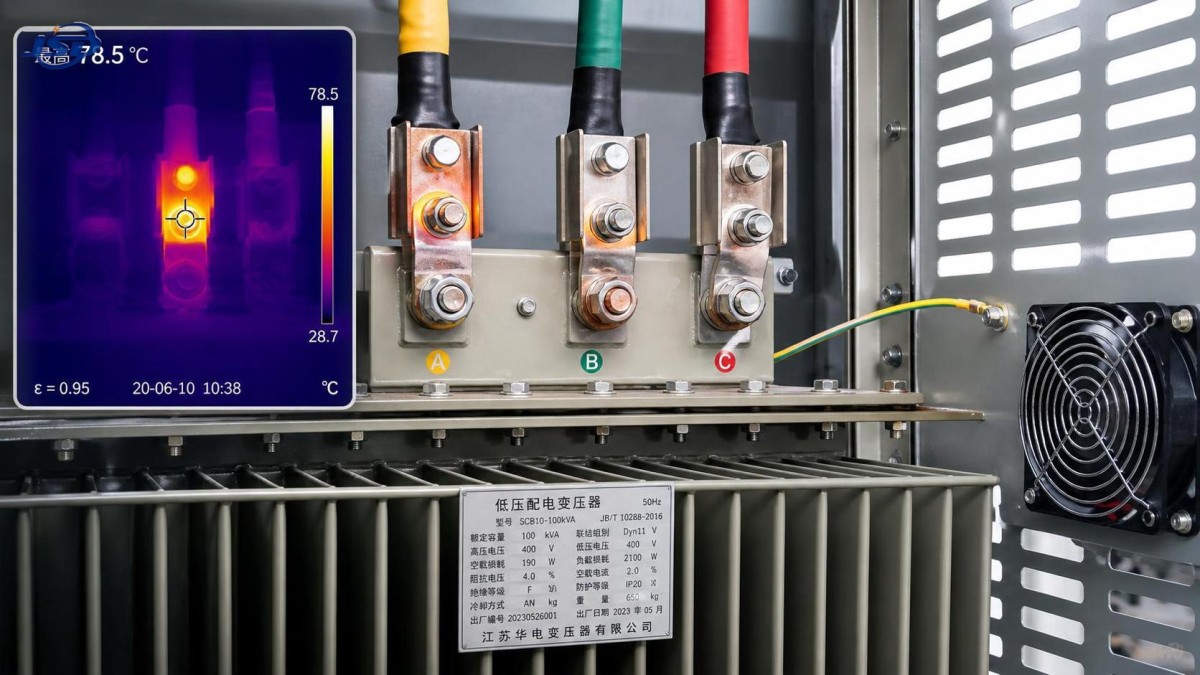

عند فحص التوصيلات، لا يكفي الفحص البصري. فقد يبدو الطرف سليمًا، ومع ذلك ترتفع حرارته بشكل مفرط. وتشمل العلامات التي يجدر مقارنتها تغير اللون، وهشاشة العزل بالقرب من إحدى وصلات الكابل، وعدم تماثل درجة الحرارة بين الأطراف المتشابهة، وظهور رائحة بعد التشغيل المستمر. وإذا كان التصوير الحراري متاحًا، فهو مفيد بشكل خاص هنا لأنه يكشف ما إذا كانت الحرارة مركزة عند الوصلة، أو تنتشر إلى الموصل، أو تأتي من عمق الوحدة.

وهناك مشكلة أخرى تتعلق بجودة إعادة العمل بعد الصيانة السابقة. فقد تصبح التوصيلات التي تم العبث بها عدة مرات أكثر عرضة للمشكلات إذا لم تُنظف الأسطح بشكل صحيح، أو أُعيد استخدام المعدات بلا عناية، أو لم يكن تسلسل إحكام الربط متسقًا. كما قد تؤدي دورات التسخين والتبريد المتكررة إلى إرخاء ضغط التوصيل بمرور الوقت، وخاصة في البيئات التي تتعرض للاهتزاز.

غالبًا ما تختبئ مشكلات التهوية في تخطيط التركيب

ليست كل مشكلة ارتفاع حرارة كهربائية المنشأ. فبعضها ينتج عن طريقة تركيب المحول. إذ يمكن لوحدة موضوعة في حجرة ضيقة، أو بالقرب من مصدر حرارة آخر، أو في مكان يعوق تدفق الهواء، أن تعمل بدرجة حرارة أعلى حتى مع وجود حمل طبيعي. ومن السهل إغفال ذلك في الغرف التي أعيد تجهيزها وفي مناطق التوزيع المدمجة التي أضيفت إليها معدات إضافية بعد التصميم الأصلي.

ويزيد الغبار وبقايا الزيت المشكلة سوءًا. فهي لا تسبب دائمًا عطلًا فوريًا، لكنها تقلل تبديد الحرارة وقد تحبس الحرارة حول الأسطح ونقاط التوصيل. وفي المواقع الصناعية، غالبًا ما تكون الملوثات المحمولة جوًا جزءًا من الواقع اليومي، ولذلك قد يصبح المحول الذي كان مقبولًا حراريًا عندما كان نظيفًا قريبًا من حدود التشغيل بعد أشهر من العمل.

تركز فرق الصيانة أحيانًا على المحول وحده وتتجاهل ما تغير من حوله. فقد يتداخل مع التبريد مجرى كابلات تم تركيبه حديثًا، أو لوح فاصل، أو مواد مكدسة بالقرب من المحول. وحتى الباب الذي يُترك مغلقًا بشكل روتيني الآن، رغم أنه كان مفتوحًا أثناء التشغيل سابقًا، يمكن أن يغير نمط درجة الحرارة داخل الغرفة أو الحاوية.

تقلل مشكلات جودة الطاقة من العمر التشغيلي حتى عندما يبدو تيار الحمل معقولًا

إذا لم تبدُ قراءات التيار مرتفعة للغاية، ومع ذلك ظل المحول يعمل بدرجة حرارة عالية، فعليك الانتباه إلى نوع الحمل. إذ يمكن للأحمال غير الخطية أن تولد توافقيات تزيد الفواقد والحرارة. ويكتسب ذلك أهمية خاصة في المواقع التي تشكل فيها مغيرات السرعة، ومصادر القدرة الإلكترونية، ومعدات الشحن، أو الأنظمة المماثلة جزءًا من الشبكة. فقد لا يبدو المحول محملًا فوق طاقته بالمعنى التقليدي، إلا أن الإجهاد الداخلي يصبح أعلى من المتوقع.

وقد تربك التوافقيات عملية استكشاف الأعطال أيضًا، لأن أعراضها تشبه مشكلات أخرى. فقد تلاحظ ارتفاعًا في درجة الحرارة، أو فصلًا مزعجًا لأجهزة الحماية، أو تغيرًا في الضوضاء، أو تآكلًا متسارعًا للعزل دون وجود تفسير بسيط قائم على الحمل الزائد. وفي هذه الحالات، غالبًا لا يكفي النظر إلى تيار RMS وحده. ومن المفيد مراجعة تركيبة الأحمال المتصلة، وتقييم جودة شكل الموجة حيثما أمكن، بدلًا من افتراض أن كل تيار له التأثير الحراري نفسه.

وقد يضيف التذبذب المتكرر في الجهد طبقة أخرى من الإجهاد. فالتغير الكهربائي المتكرر، وخاصة عندما يقترن بأحمال دورية التشغيل، يساهم في الإجهاد الحراري. ومع مرور الوقت، يعني ذلك قصر عمر العزل، وضعف الأداء العازل، وارتفاع احتمال أن يبدأ المحول في التعطل «مبكرًا» رغم عدم تسجيل أي عطل واحد كبير وواضح.

يكون تقادم العزل عادةً نهاية المشكلة وليس بدايتها

عندما يتعطل المحول مبكرًا، يقول الناس غالبًا إن العزل «تلف»، لكن العزل نادرًا ما يتدهور دون سبب. والأدق هو التعامل مع تلف العزل باعتباره نتيجة لظروف سابقة: الحرارة المفرطة، أو تسرب الرطوبة، أو التلوث، أو ضعف التهوية، أو الحمل الزائد، أو التشغيل المطول مع وجود نقاط ساخنة لم تتم معالجتها. وإذا ظل السبب الجذري قائمًا، فقد يؤدي استبدال المحول وحده ببساطة إلى إعادة دورة العطل نفسها.

وهذا أحد أسباب أهمية سجلات الصيانة. فإذا تكررت حالات ارتفاع حرارة غير مفسرة، أو ظهور رائحة، أو اسمرار مناطق الأطراف، أو توسع الحمل دون مراجعة السعة، فينبغي التعامل مع هذه التفاصيل باعتبارها مترابطة لا حوادث منفصلة. فمن الناحية العملية، يترك العطل المبكر عادةً تحذيرات صغيرة قبل أن يتحول إلى انقطاع خطير.

مسار أكثر موثوقية لاستكشاف الأعطال في الموقع

بدلًا من الانتقال مباشرة إلى الاستبدال، ابدأ بتقسيم المشكلة إلى احتمالات خارجية وداخلية. وتشمل الأسباب الخارجية عدم توافق الحمل، وعدم توازن الأطوار، وضعف التوصيلات، وقيود التهوية، والتلوث، وارتفاع درجة الحرارة المحيطة. أما الأسباب الداخلية فتشمل مشكلات الملفات، وتدهور العزل، والفواقد غير الطبيعية المرتبطة بالقلب، أو الأضرار التي لم تعد تظهر بوضوح من الخارج.

وغالبًا ما يكون التسلسل العملي أكثر فعالية من إجراء فحص واسع دفعة واحدة. أولًا، قارن الحمل التشغيلي الفعلي على مدى الوقت وبين الأطوار. ثانيًا، افحص جميع نقاط التوصيل التي يمكن الوصول إليها بحثًا عن علامات التسخين المقاومي. ثالثًا، راجع ظروف تبريد الغرفة والحاوية كما تكون أثناء التشغيل الطبيعي، وليس فقط أثناء إتاحة الوصول للصيانة. رابعًا، ضع في الاعتبار ما إذا كان نوع الحمل المتصل قد تغير. ولا يصبح الانتقال بجدية إلى تقييم العطل الداخلي منطقيًا إلا بعد مراجعة هذه الجوانب.

إذا أصبح الاستبدال أو تعديل النظام ضروريًا، فينبغي ربط خطوة الاختيار ببيئة التشغيل الفعلية، وليس بلوحة البيانات وحدها. ففي بعض إعدادات التوزيع، قد تتم دراسة معدات مثل محول توزيع قدرة مغمور بالزيت 10kV/0.4kV كجزء من مسار الحل الأوسع، عندما تكون هناك حاجة إلى مواءمة طريقة التبريد وبيئة التطبيق وسلوك الحمل بعناية أكبر. والدرس المفيد هنا هو عدم اعتبار تغيير الطراز اختصارًا، بل التأكد من أن نوع المحول المختار يتوافق مع ظروف الخدمة الفعلية.

علامات تشير إلى الاستبدال بدلًا من إصلاح مؤقت آخر

تأتي نقطة لا يعود عندها إحكام الربط والتنظيف والمراقبة المتكررة صيانة فعالة. فإذا عاد ارتفاع الحرارة بعد تصحيح التوصيلات بشكل صحيح، أو أظهرت أسطح العزل تدهورًا مستمرًا، أو استمرت التغيرات في الرائحة أو الضوضاء دون تفسير خارجي، أو لم يعد المحول متوافقًا مع هيكل الحمل الحالي، فإن الاستمرار في أعمال التصحيح المؤقتة قد لا يؤدي إلا إلى زيادة خطر التوقف.

وهذا لا يعني ضرورة استبدال كل محول دافئ. بل يعني أن القرار ينبغي أن يعتمد على إمكانية إزالة السبب الجذري، وعلى استمرار ملاءمة الوحدة الحالية للنظام الذي تخدمه. فقد يواجه محول رُكب أصلًا لنمط تشغيل معين صعوبة بعد سنوات من تغييرات التوزيع، وإضافة الأحمال، وتغير ظروف الموقع. وفي هذه الحالة، تصبح الصيانة سلسلة من الحلول الوسطية ما لم تتم معالجة عدم التوافق الأساسي.

الحد من الأعطال المتكررة بعد الإصلاح الفوري

بعد العثور على سبب ارتفاع الحرارة، يعتمد منع تكرار المشكلة عادةً على الانضباط في التفاصيل الصغيرة. أعد فحص عزم الربط بعد فترات الخدمة المناسبة إذا كان التركيب معرضًا للاهتزاز أو لدورات حرارية. حافظ على خلو مسارات التهوية وتجنب السماح للإضافات القريبة بإعاقة تبديد الحرارة. راجع توزيع الأطوار عند إضافة دوائر جديدة بدلًا من توصيلها حيثما تتوفر المساحة. وعندما تتوسع الأحمال غير الخطية، أدرج مراجعة جودة الطاقة في تخطيط الصيانة بدلًا من انتظار شكاوى ارتفاع الحرارة غير المفسرة.

ومن المفيد أيضًا التوقف عن التعامل مع درجة حرارة المحول باعتبارها بند صيانة منفردًا. إذ ينبغي قراءة درجة الحرارة في سياق نمط الحمل والبيئة وحالة التوصيلات. وتُسهل هذه العادة كثيرًا ملاحظة ما إذا كانت المشكلة تغير طبيعتها. فالمحول منخفض الجهد الذي ترتفع حرارته فقط خلال ذروة الظهيرة يروي قصة مختلفة عن محول لديه نقطة ساخنة واحدة عند أحد الأطراف، أو عن محول ترتفع حرارته تدريجيًا شهرًا بعد شهر.

وبالنسبة إلى الفرق التي تتولى دعم ما بعد الخدمة، فإن العقلية الأكثر فائدة بسيطة: ارتفاع الحرارة عادةً دليل، وليس المشكلة بأكملها. فإذا تتبعت هذا الدليل بعناية، يصبح فهم كثير من الأعطال المبكرة أسهل وتقل احتمالية تكرارها. وعندما يكون الاستبدال هو الخطوة الصحيحة، سواء بالنوع نفسه أو بمعدات أكثر ملاءمة للتطبيق، مثل محول توزيع قدرة مغمور بالزيت 10kV/0.4kV، يصبح القرار أكثر استنادًا إلى الواقع وأقل انفعالًا.
